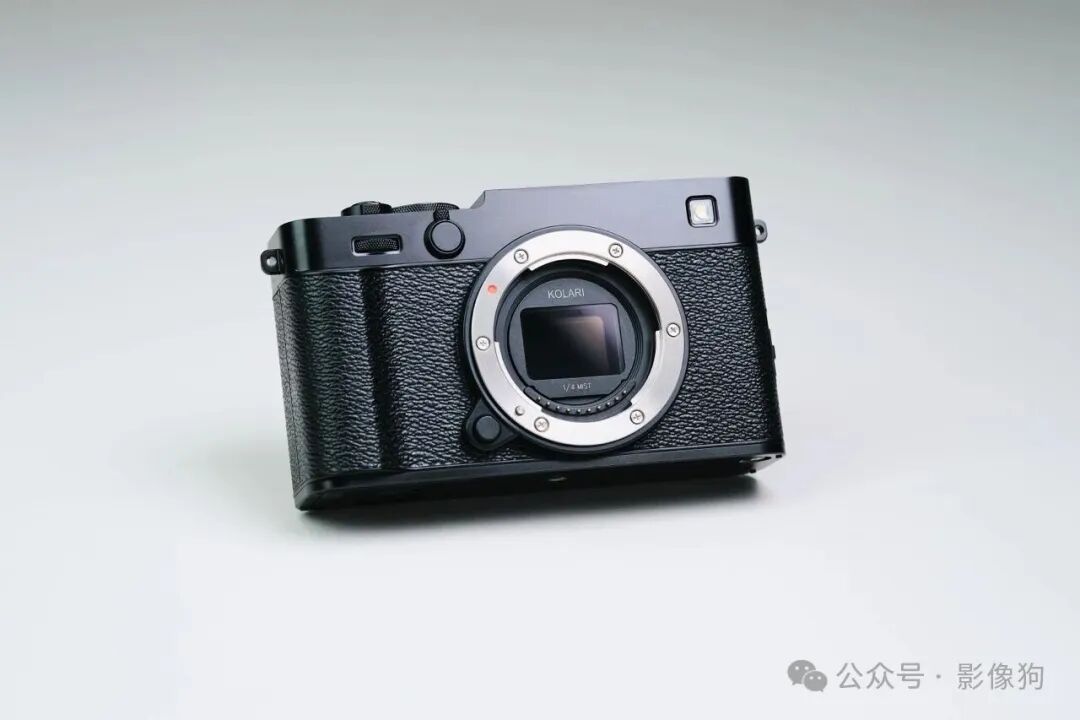

富士在去年发布了富士X-E5相机，它在机身质感、核心性能方面相比前代都有了很大的提升，那么它的内部长啥样呢！

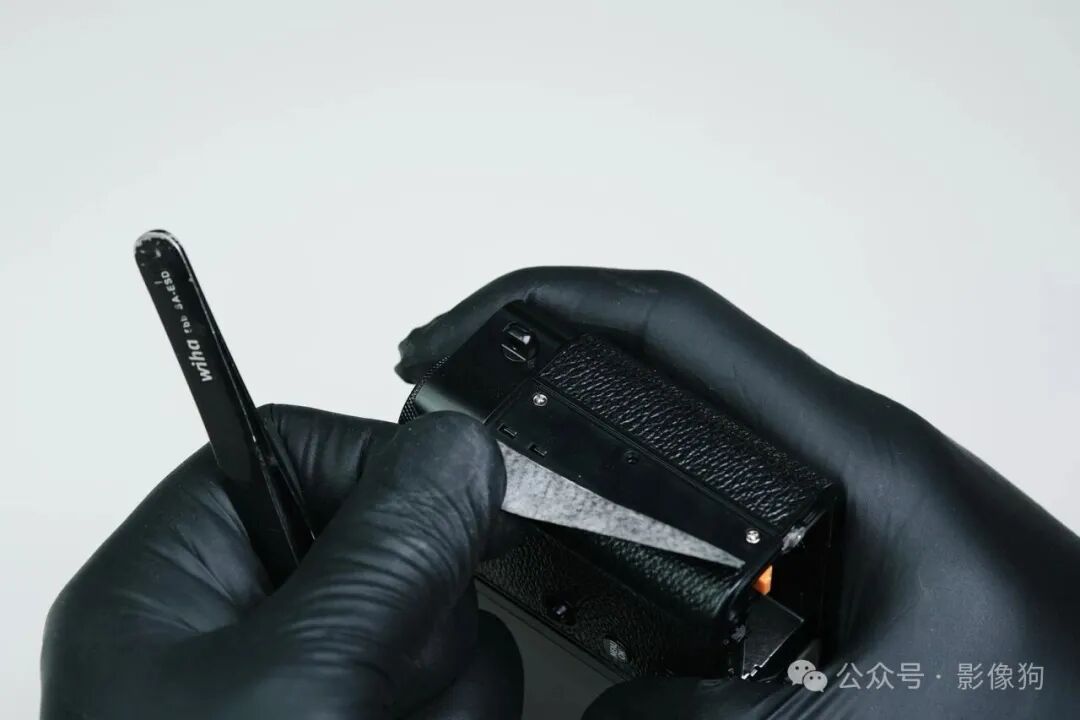

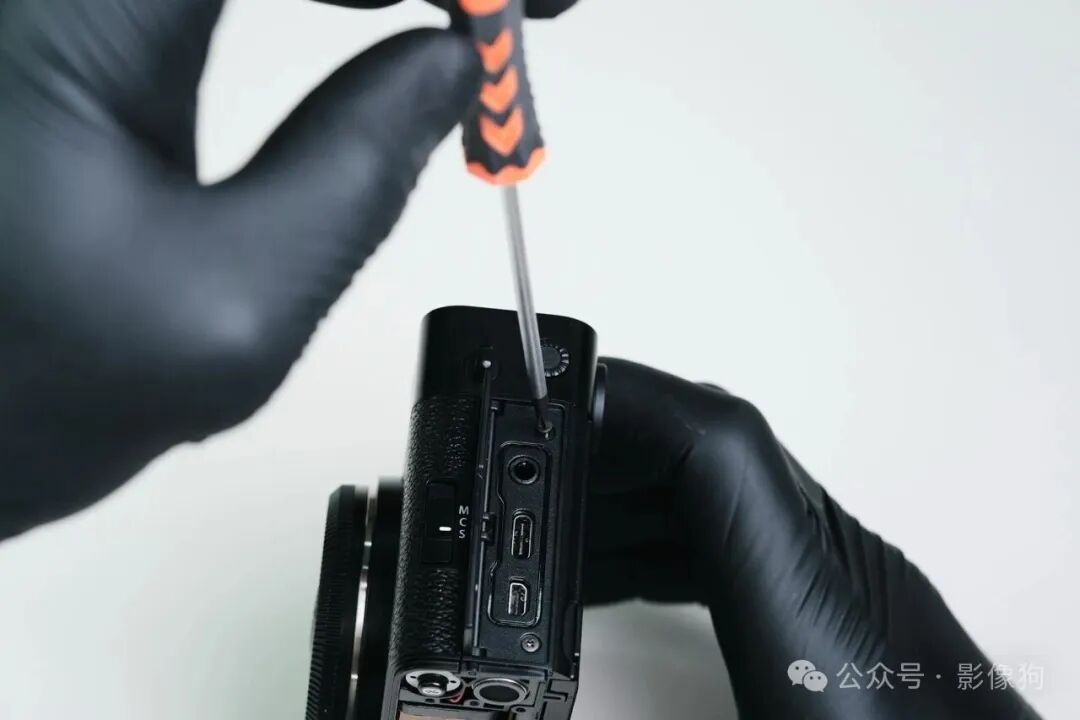

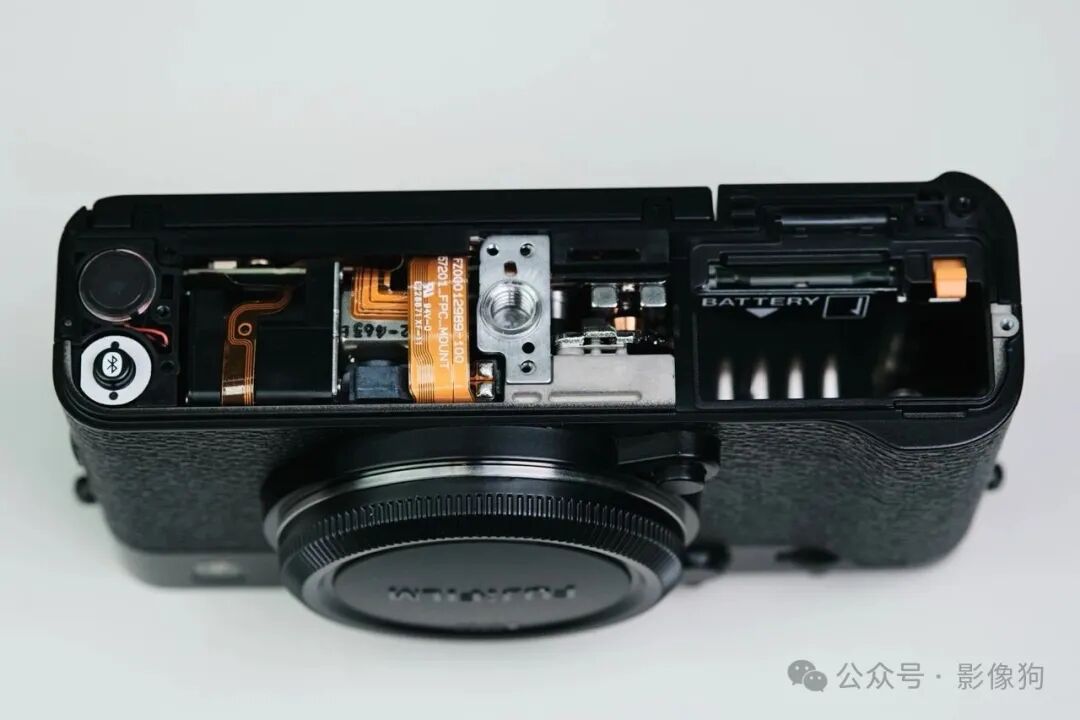

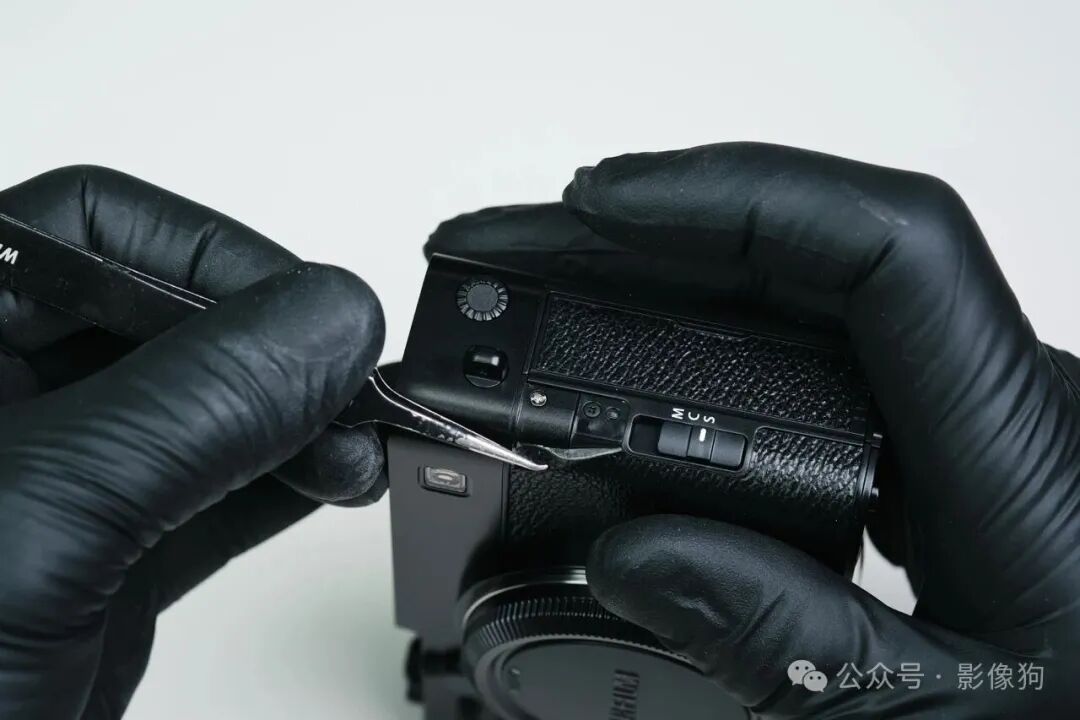

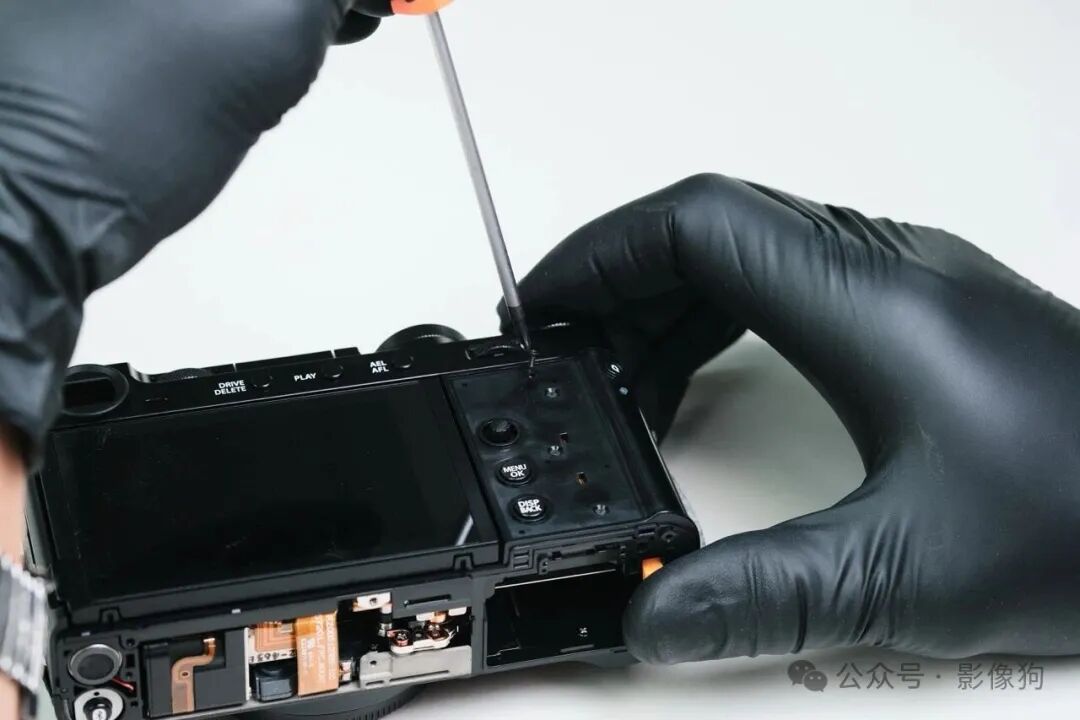

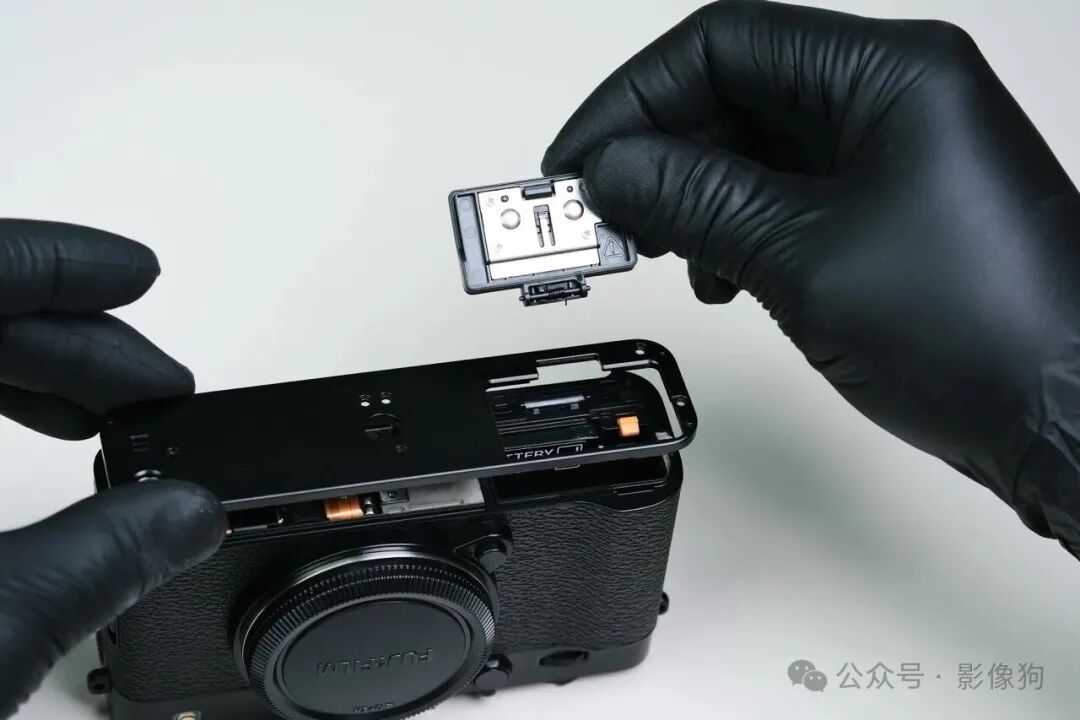

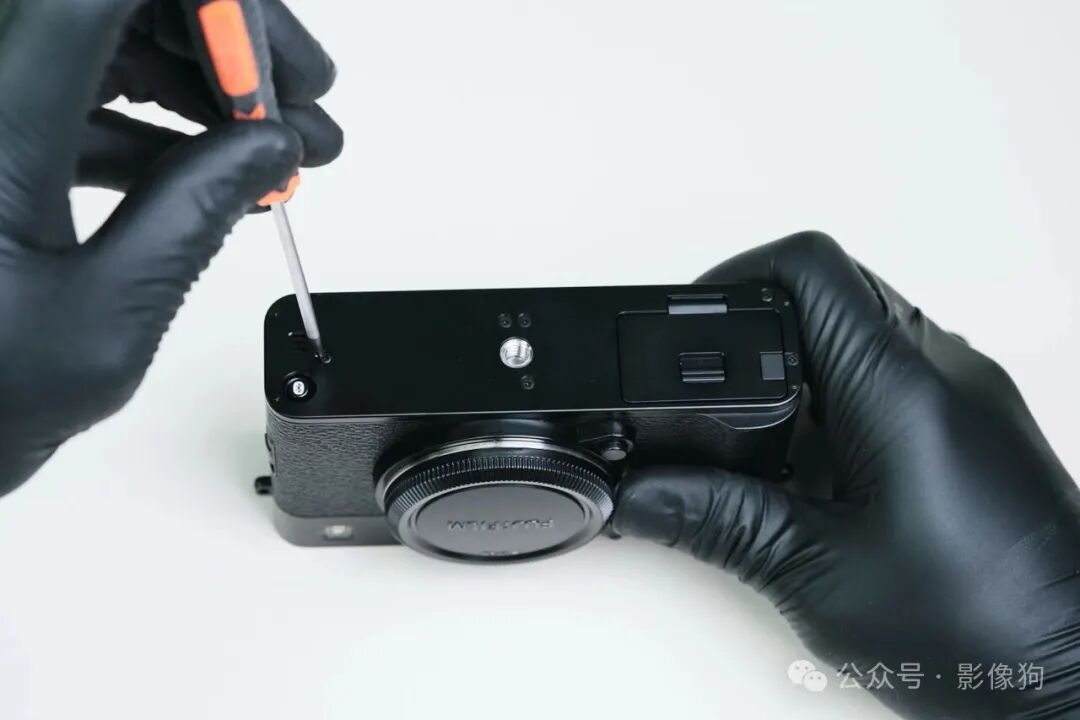

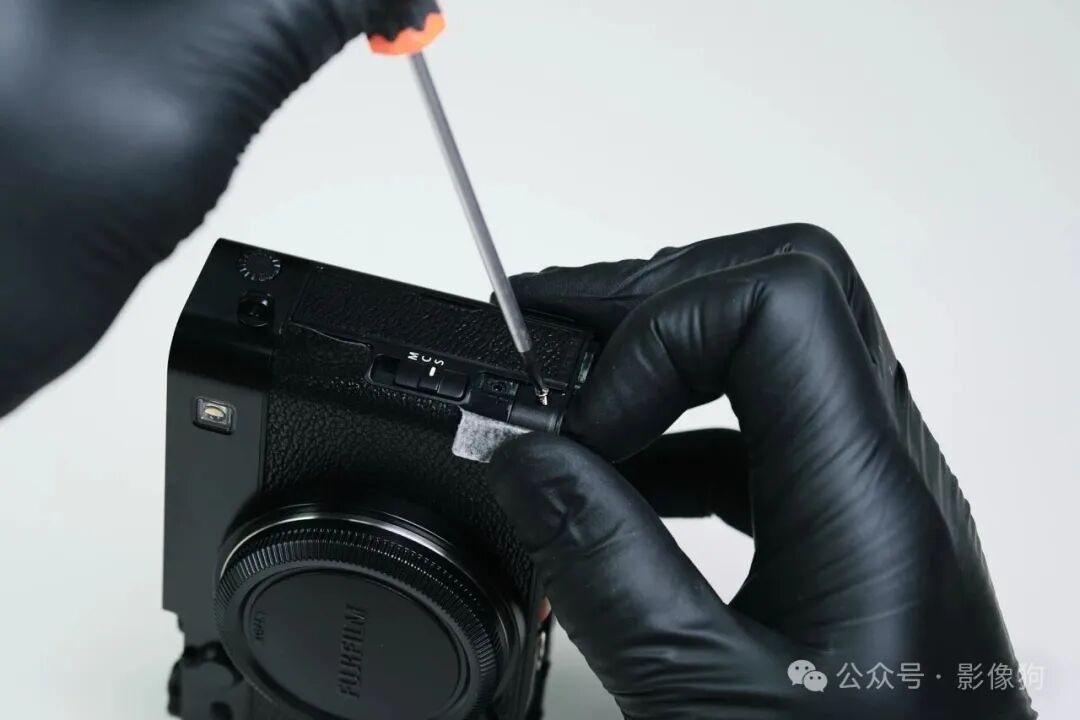

和大多数相机一样，拆解一般从底板开始，富士X-E5的底部共有6颗螺丝。底部的螺丝也兼做内部螺丝孔的固定，拆下底部螺丝后即可分开。顶部面板下方有三颗螺丝，其布局与许多同类型的相机略有不同，可能是为了保持紧凑体积而做的设计。相机的接口一侧，掀开防尘盖，下方有两颗可见的螺丝。为了保持机身的简洁美观，许多螺丝都会隐藏在蒙皮下面，需要撕开蒙皮后再拆卸。通常在靠近相机接口的一侧，以及手柄的下方都会有隐藏的螺丝。富士X-E5的操控区域蒙皮下方也隐藏着螺丝，需要撕开后拆卸。

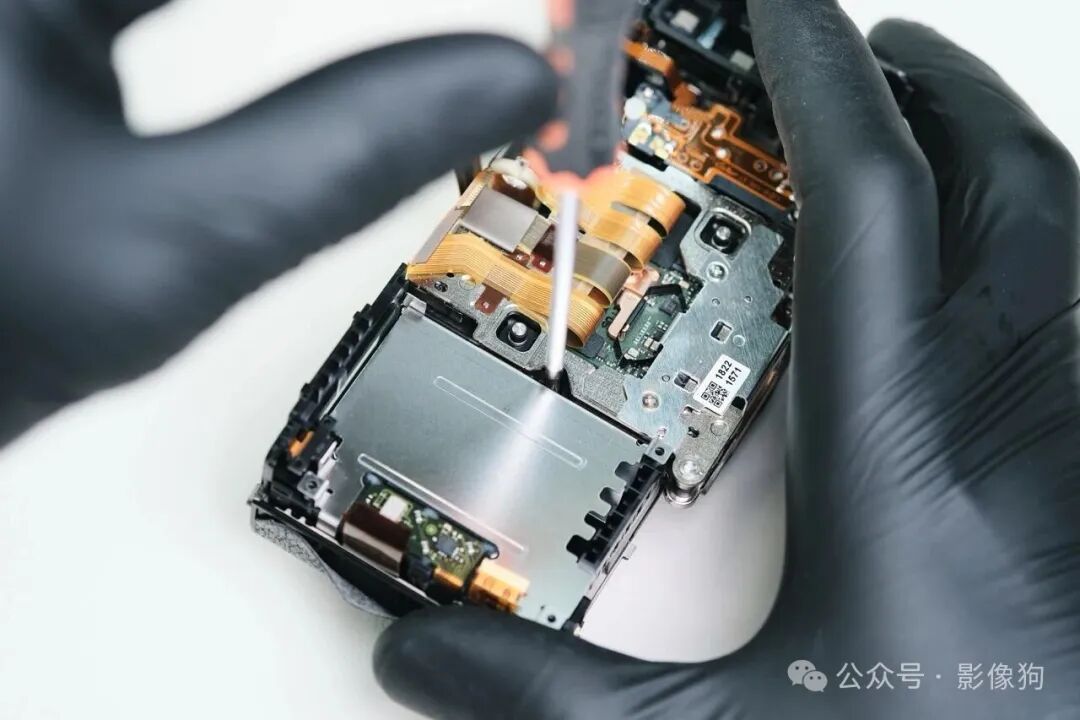

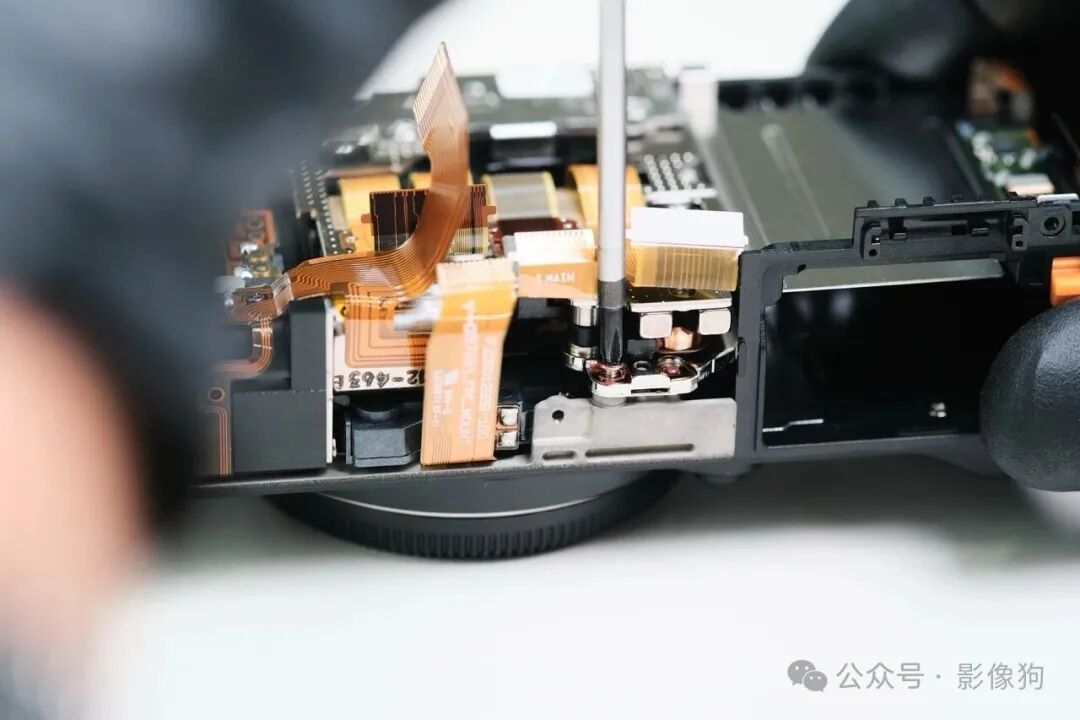

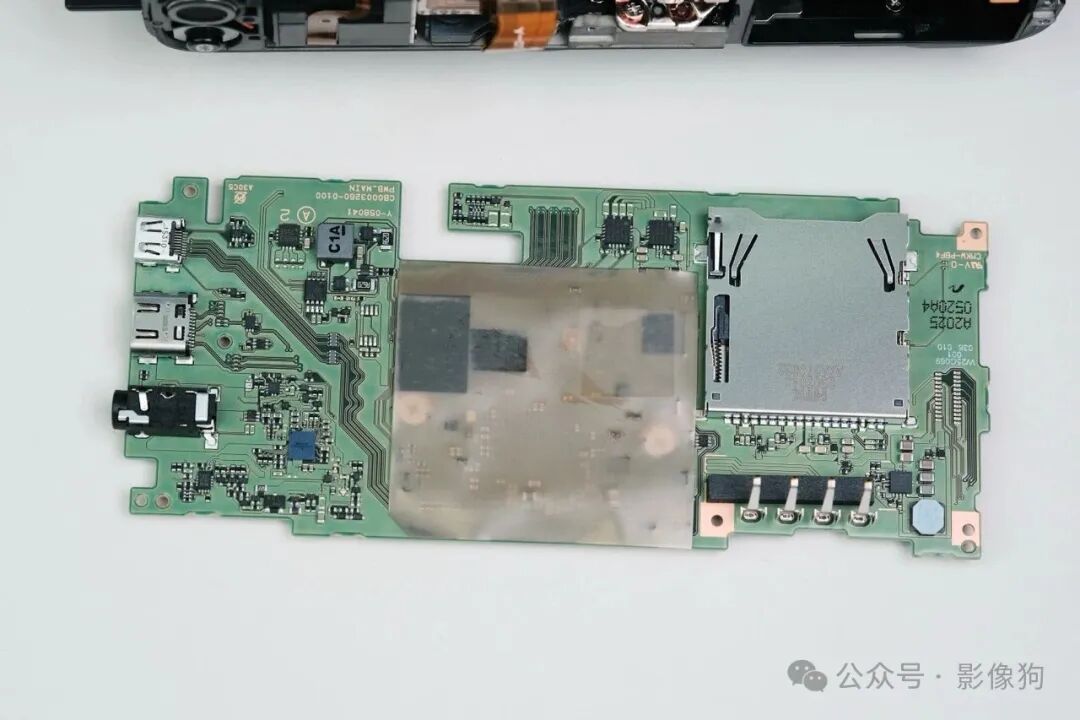

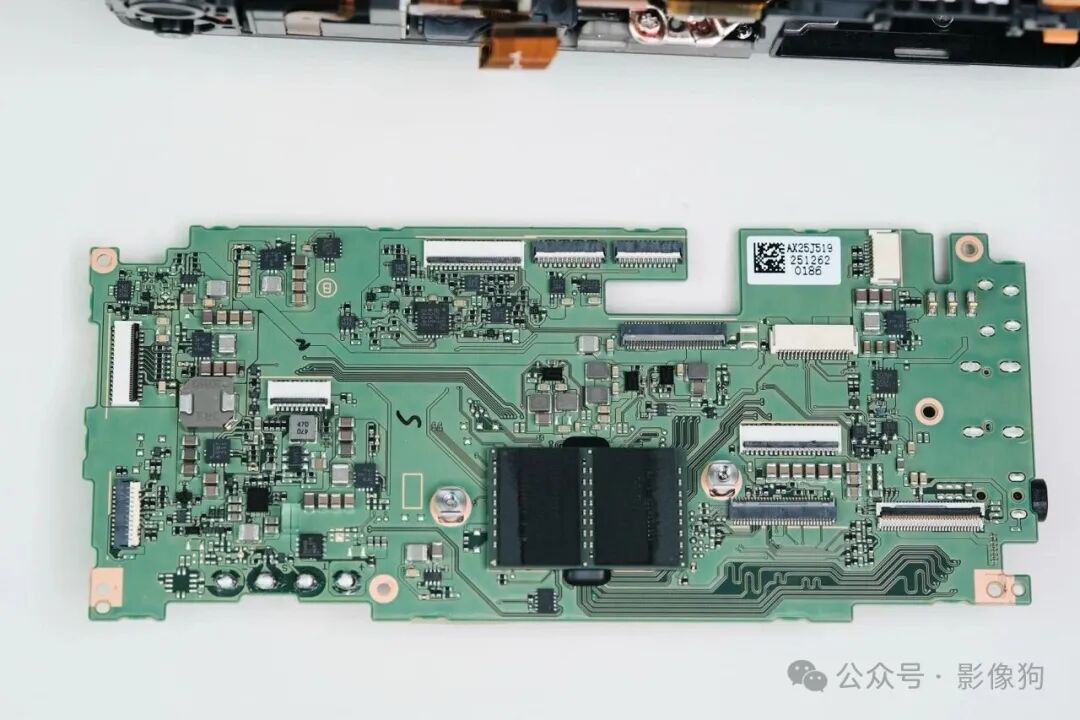

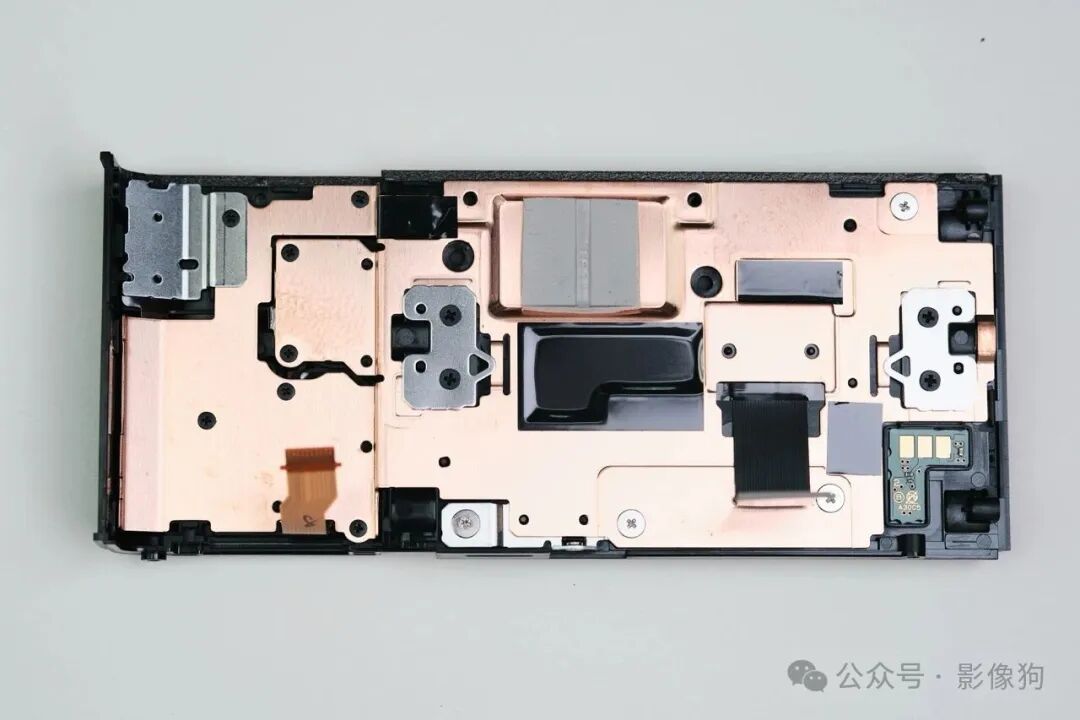

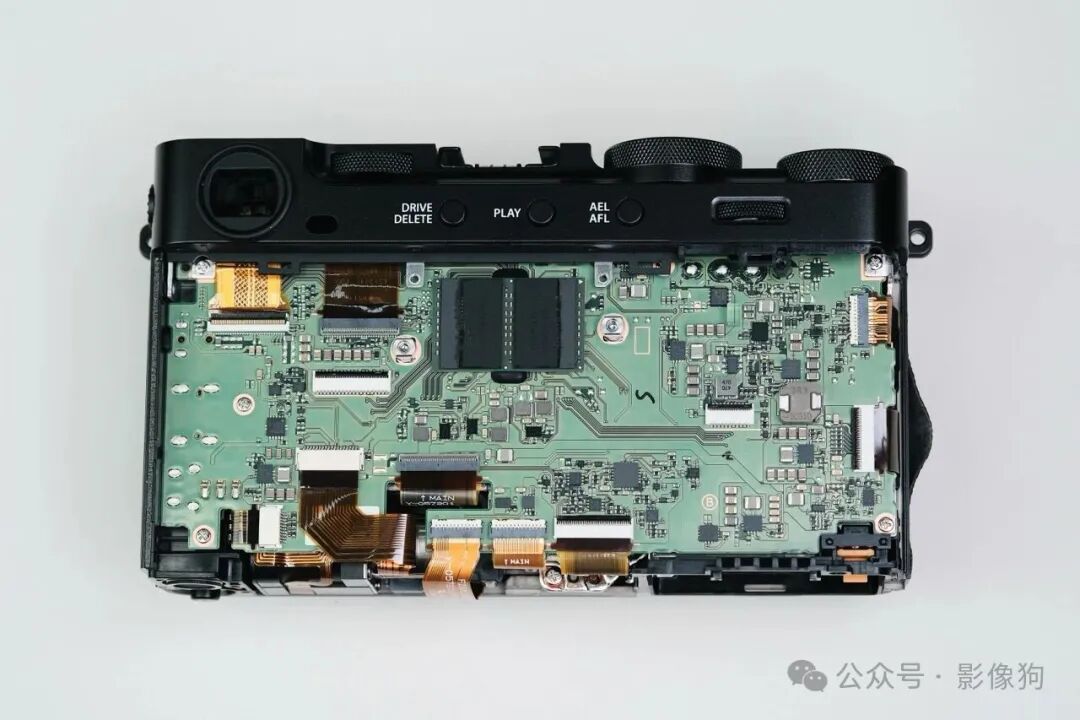

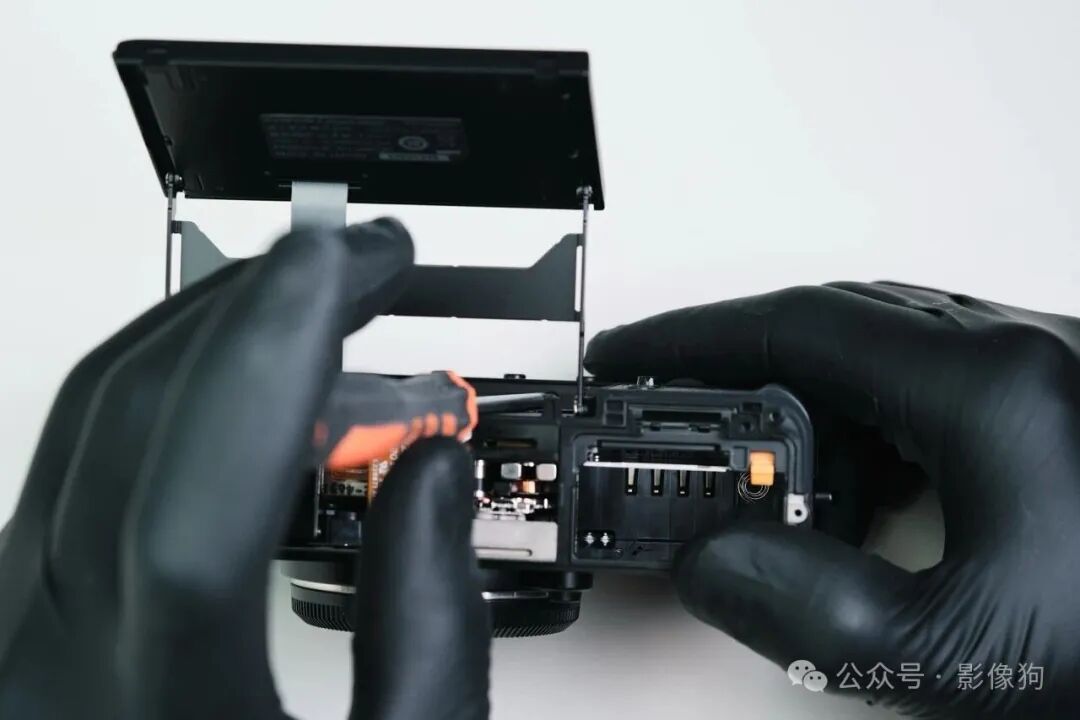

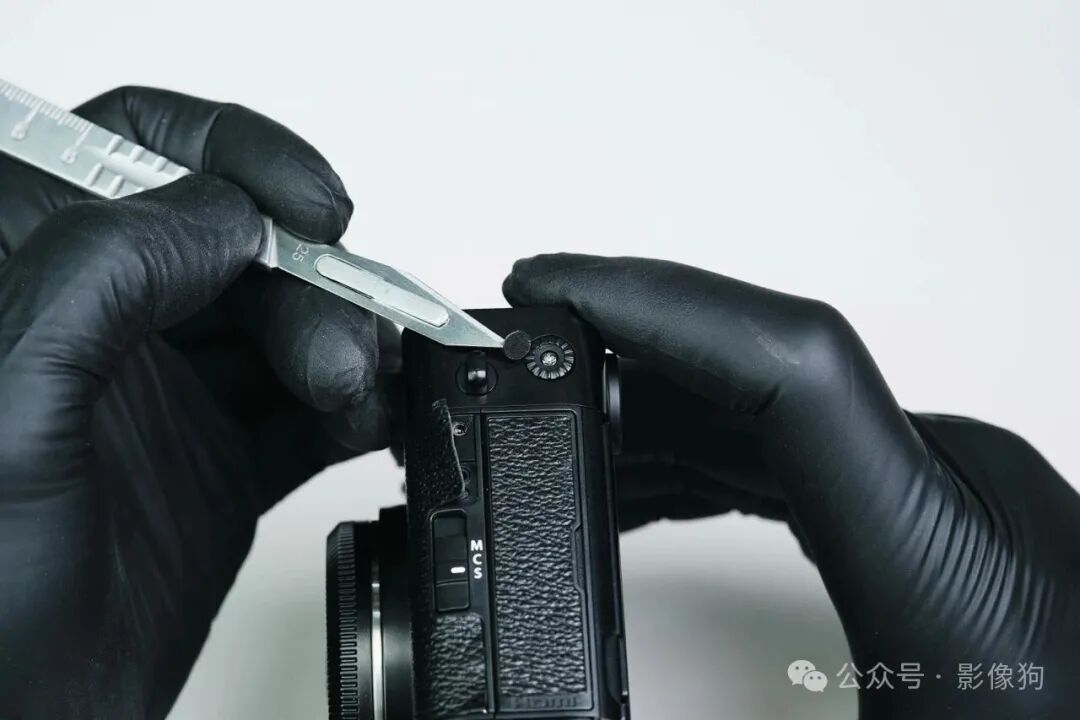

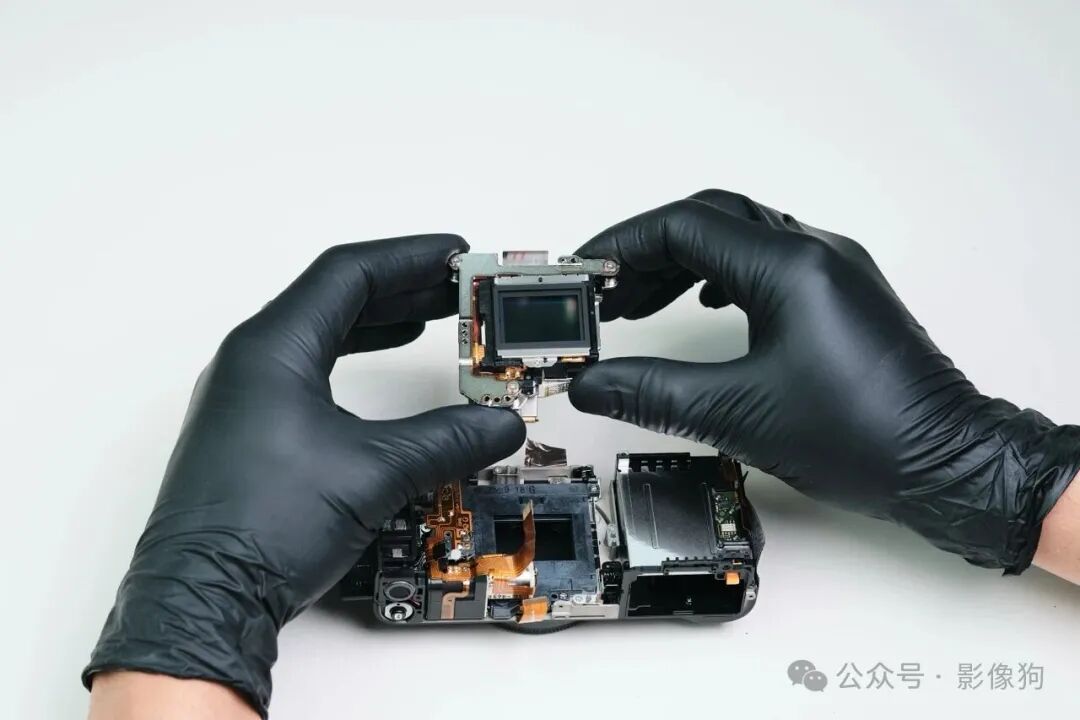

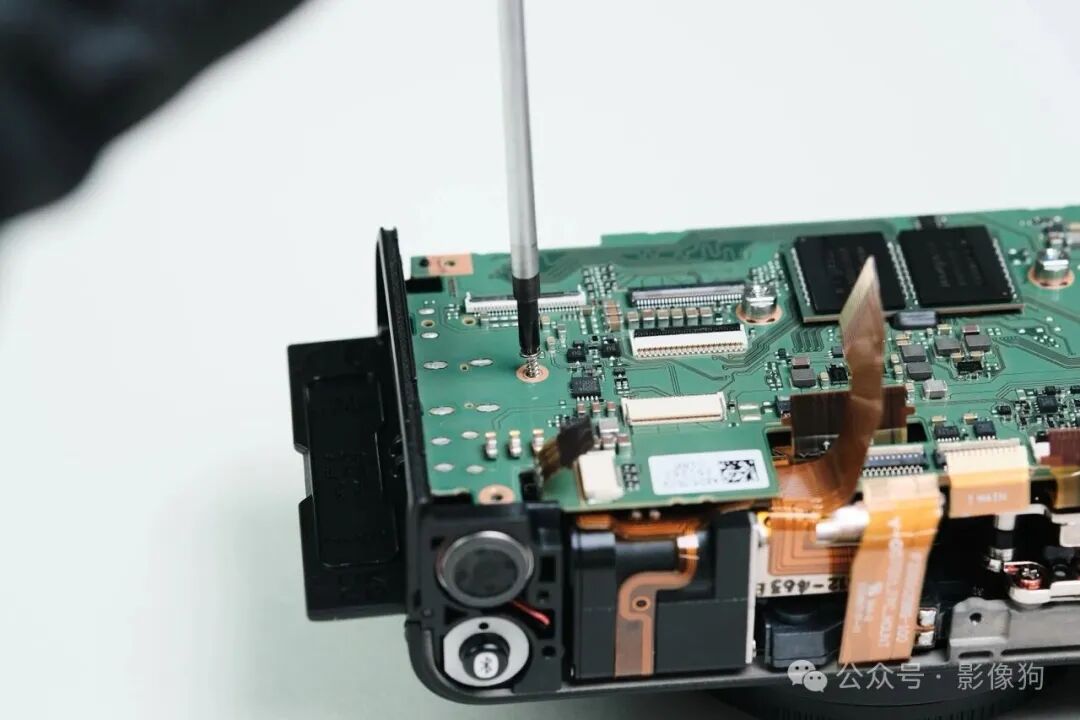

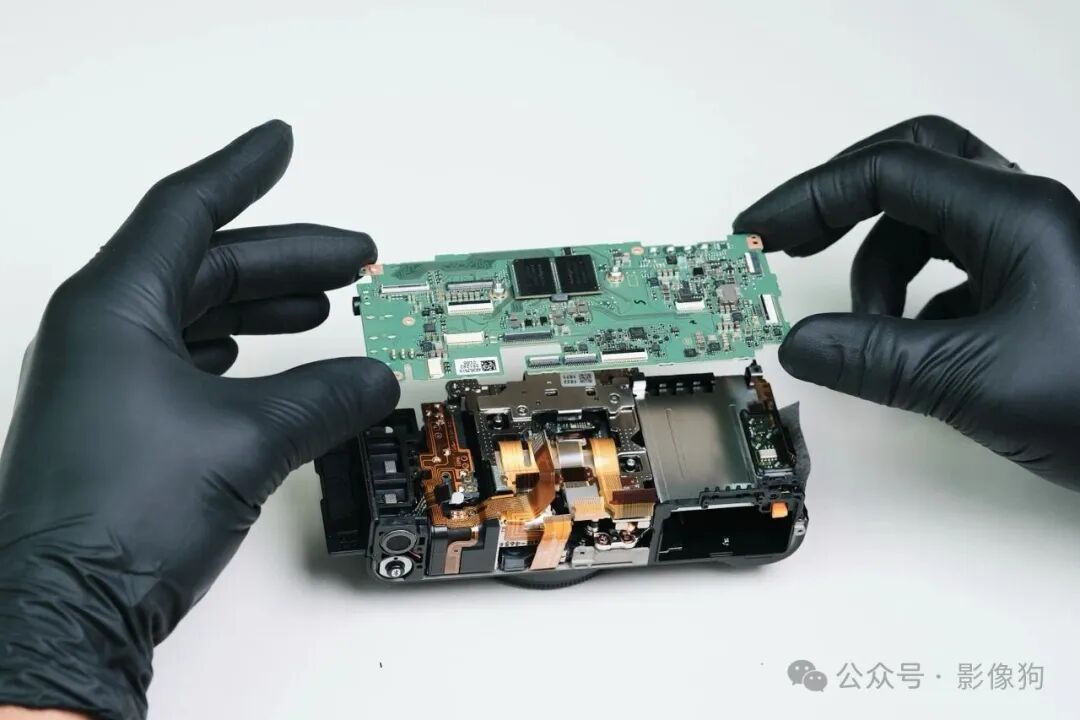

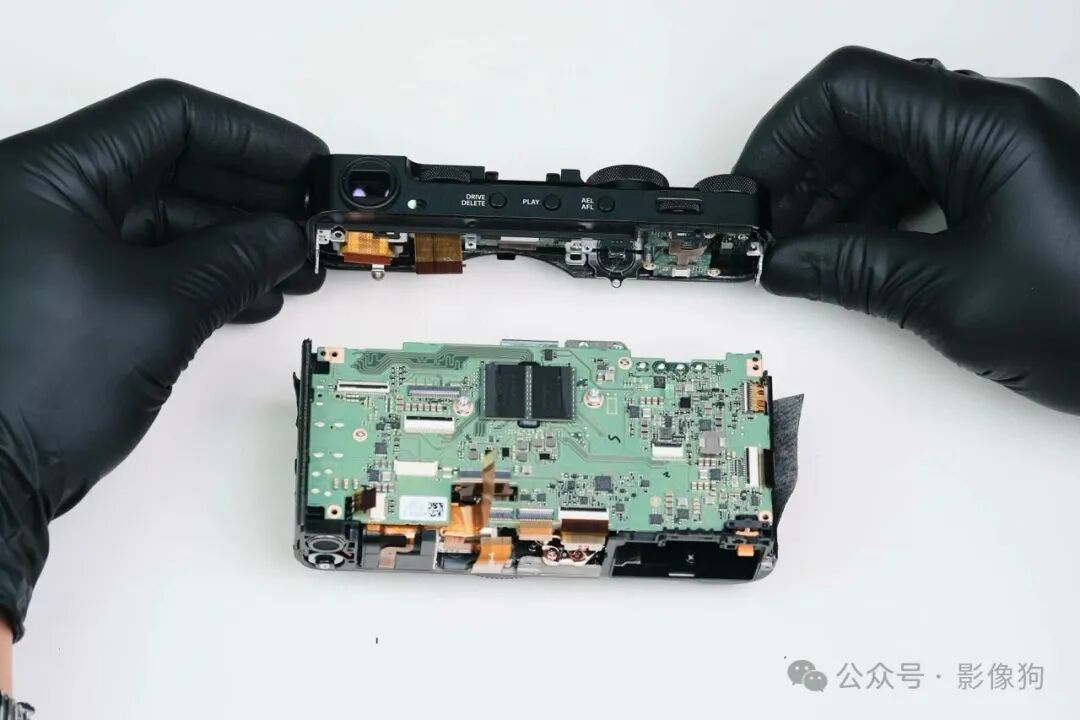

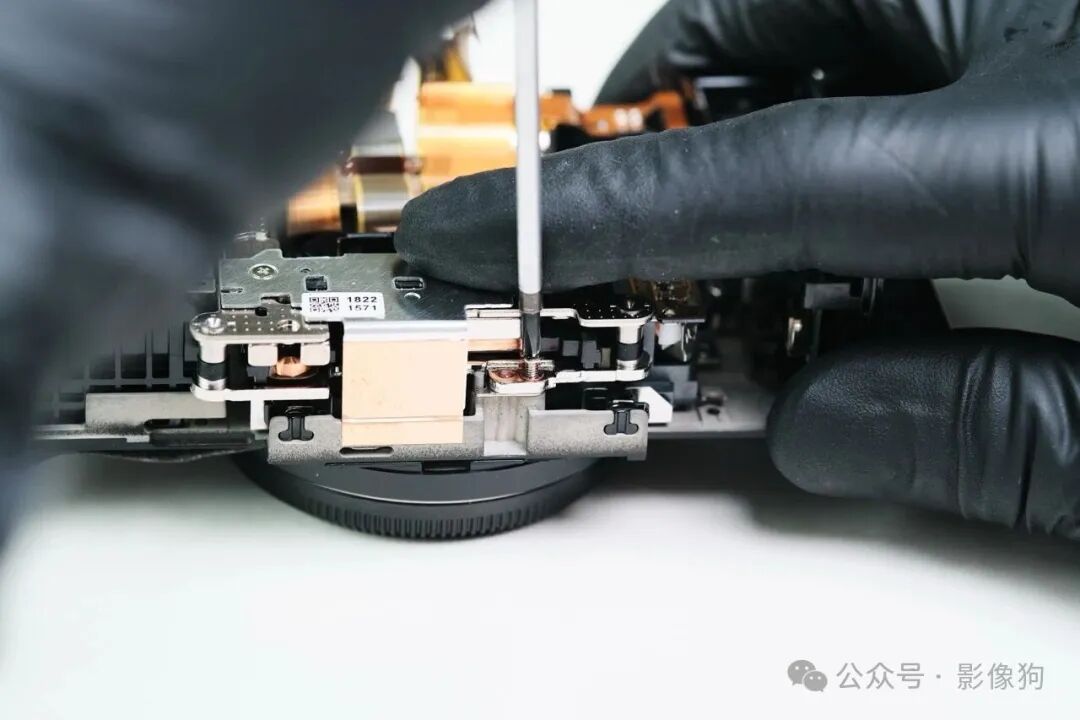

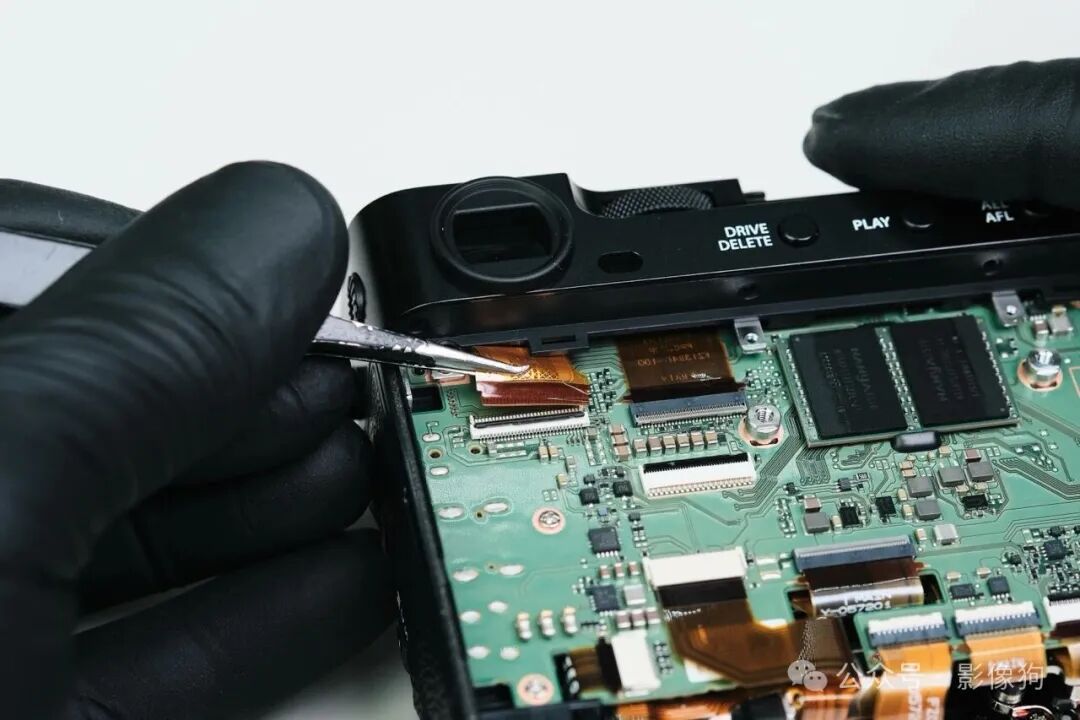

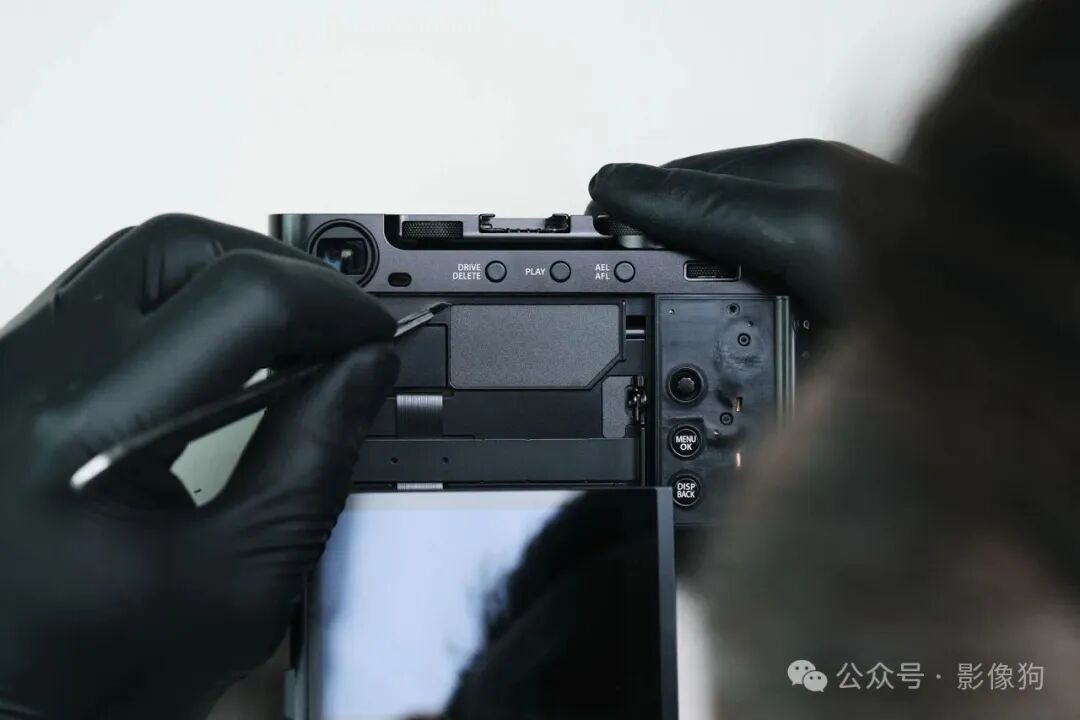

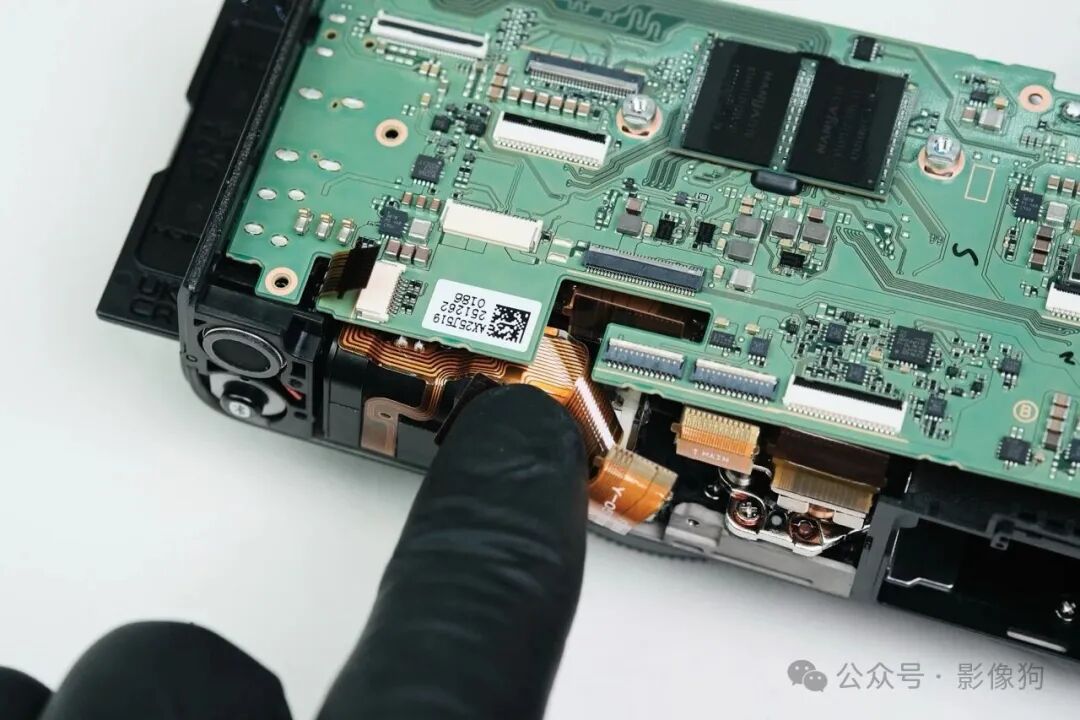

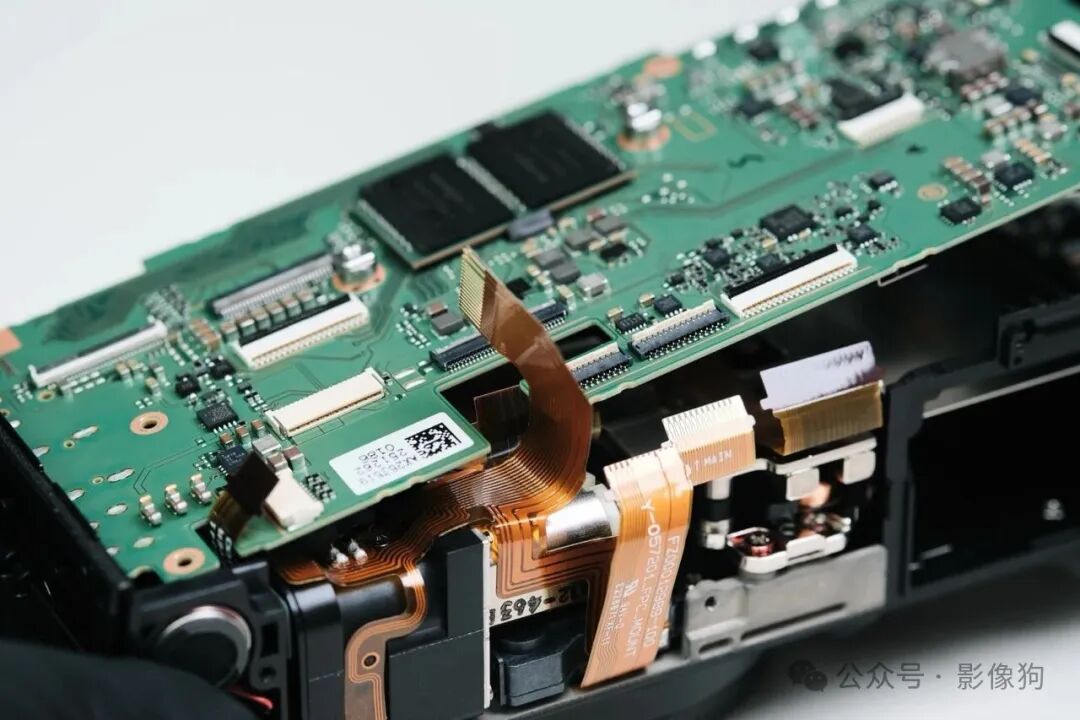

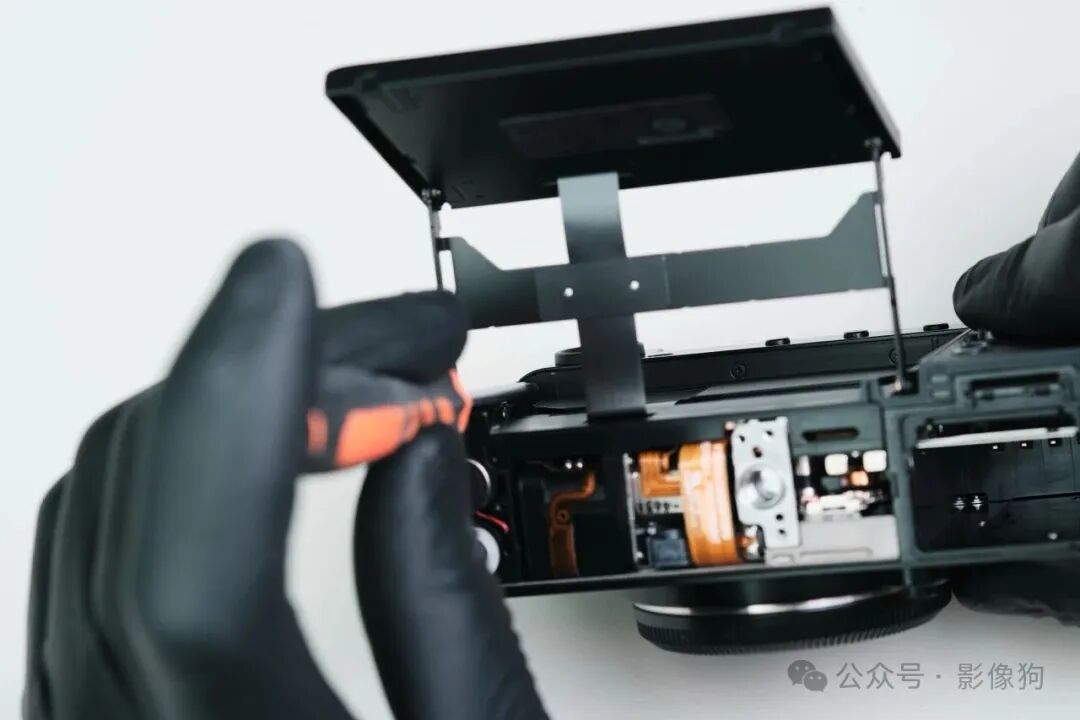

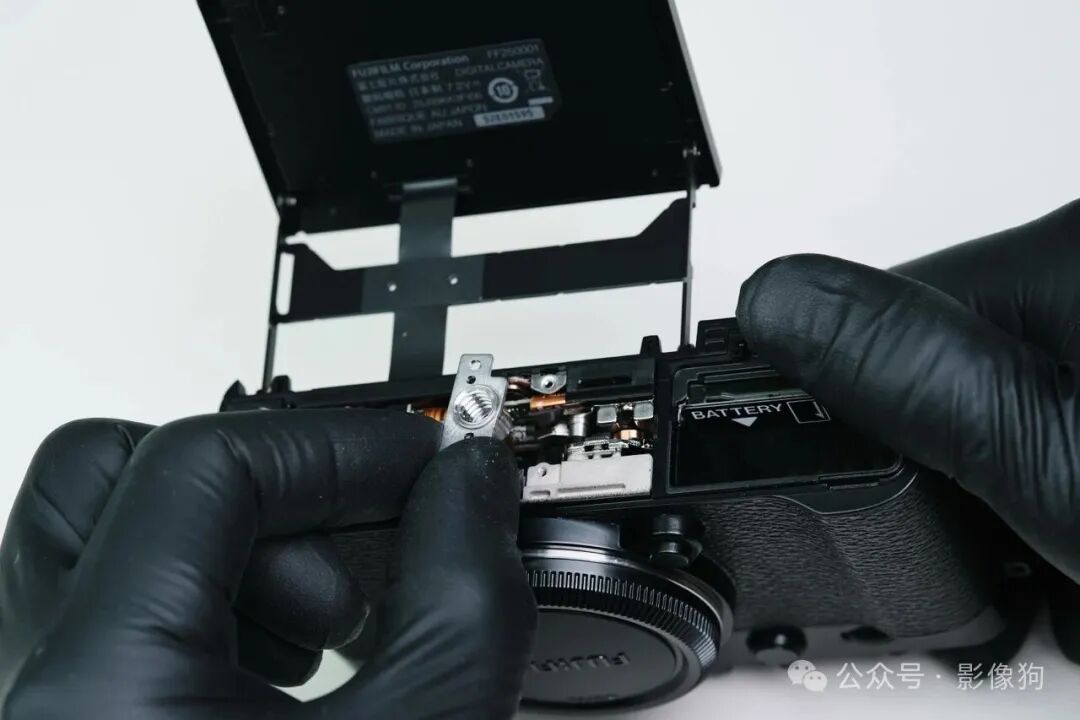

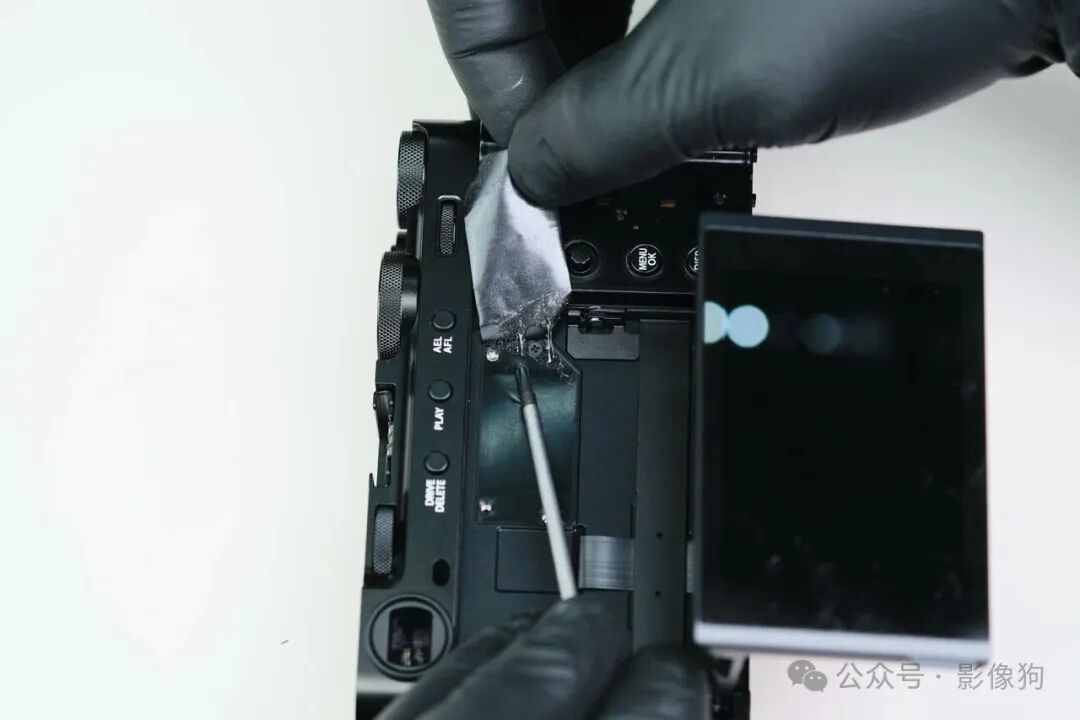

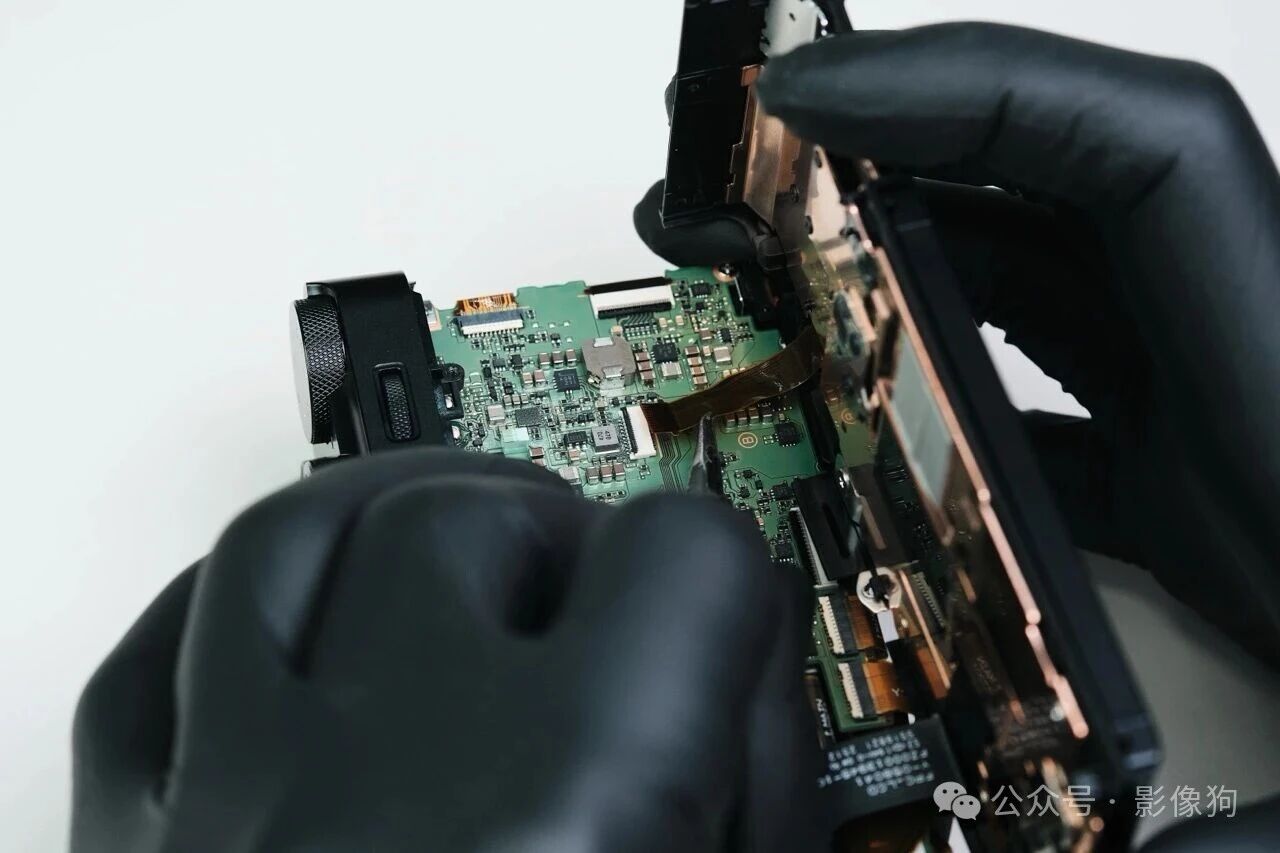

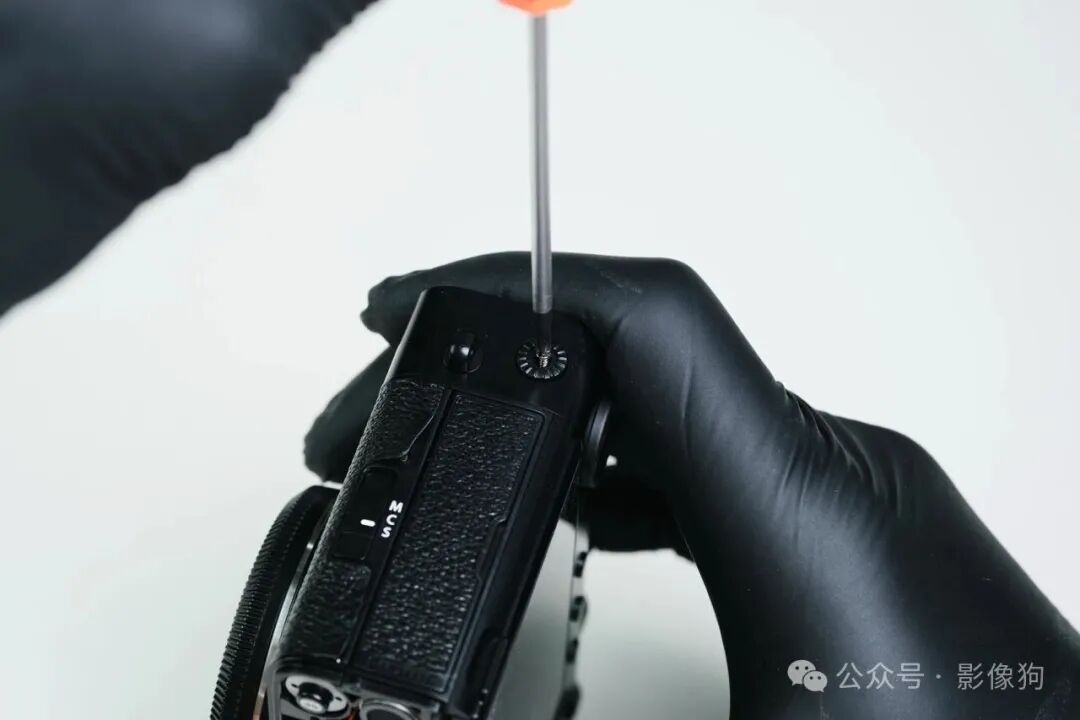

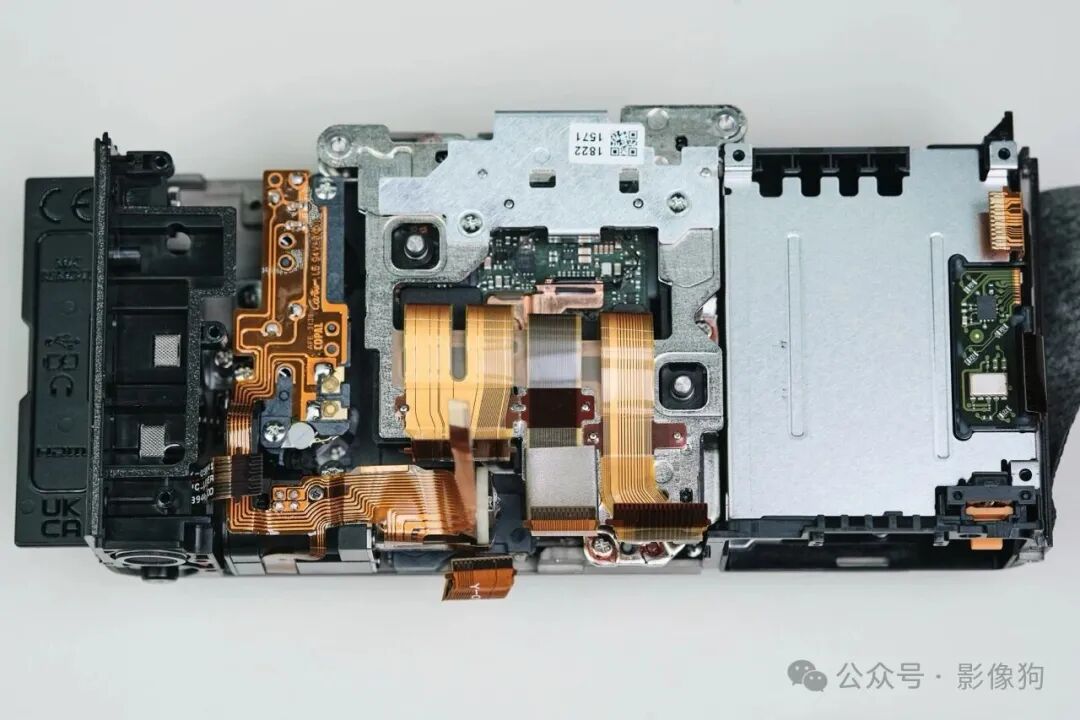

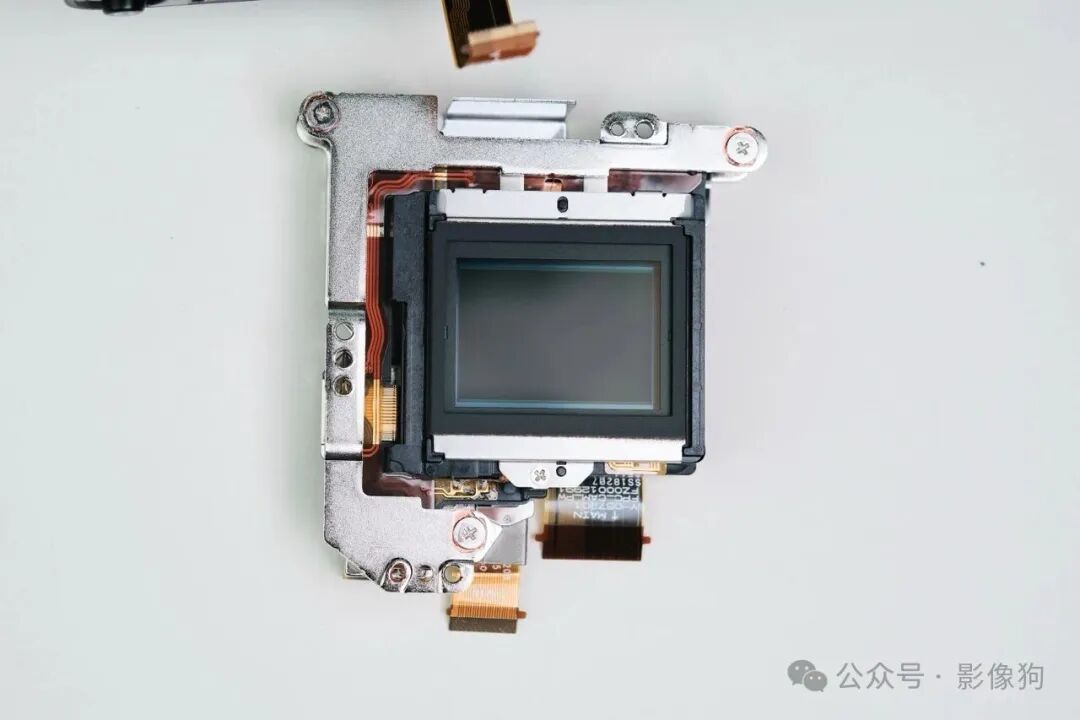

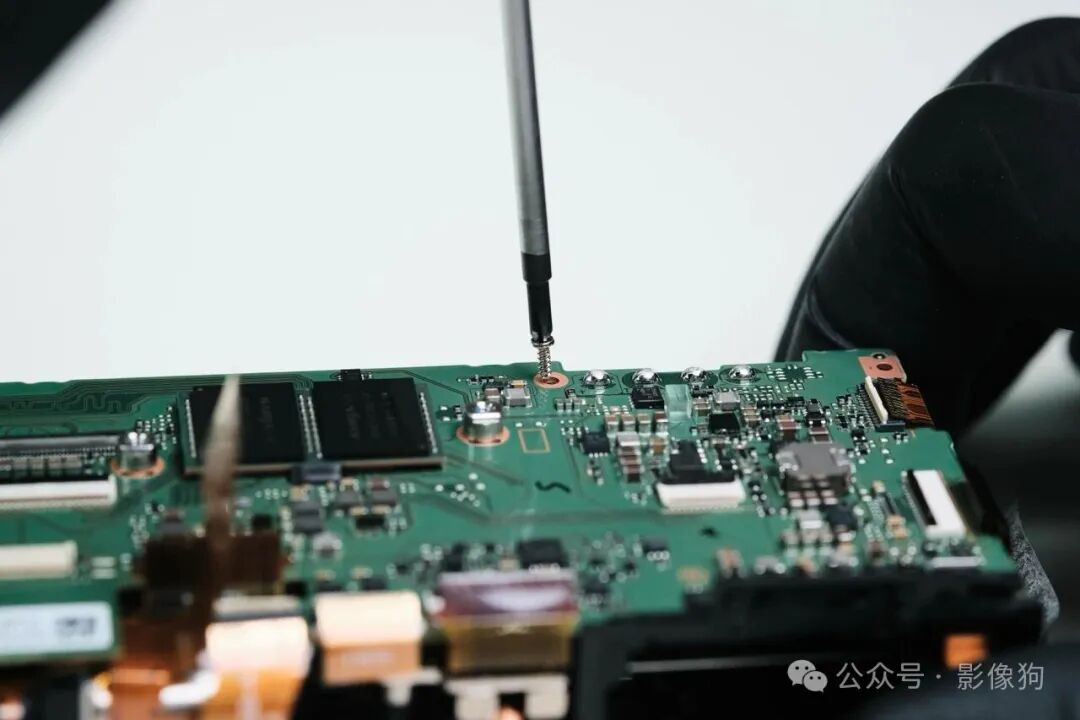

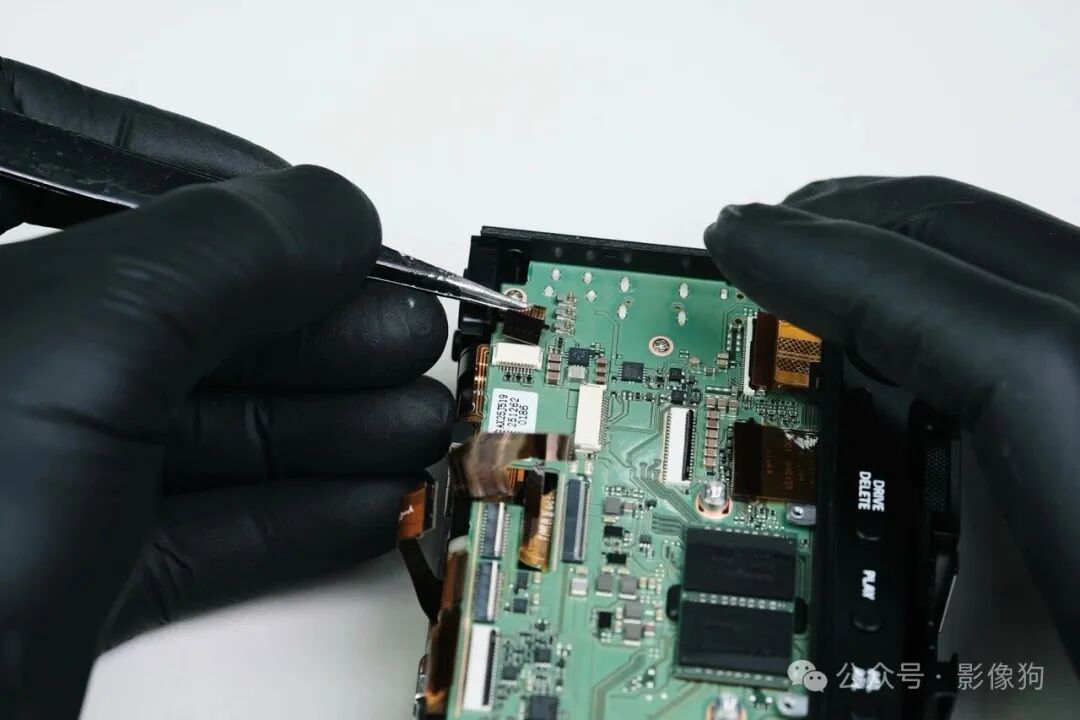

取景器屈光度调节旋钮的盖子下方通常会藏有一颗螺丝，富士X-E5也不例外。其翻折屏下方的装饰件上还藏着一颗螺丝，需要撕下表面的装饰件后拆卸。在拆下相机四周以及机身各处蒙皮下方的隐藏螺丝后，就能分离开相机的外壳，看到里面的电路板了。和绝大多数相机一样，屏幕一侧都由排线连接到主板上，分离时需要小心，不要把排线扯坏。现在能清晰地看到整个相机的主板，背板一侧设置了大量的铜质材料，不仅能加强结构，也能辅助相机的散热，整体还是比较扎实的。移除靠近顶部的两条排线后，相机的整个顶盖就可以分离开了。相机主板上的排线很多，分布在各处，一共有大约10条排线。接着就是分离主板，主板的四个角各有一颗螺丝，在中间的部分还有两颗螺丝。需要注意的是有一根排线是“反穿”过主板的，分离主板时需要注意不要扯坏这根排线。主板就非常清晰地展现在我们面前了，能看到处理芯片、卡槽、缓存芯片等结构。传感器及防抖相关组件由三颗螺丝固定，将其一一拆下，并断开附近的排线。
