一、方案概述

（一）项目背景

本项目作为核心演艺活动的关键视觉呈现载体，其LED屏系统旨在依托高可靠性与高稳定性的动态视觉呈现技术，深度融合水幕特效与LED显示技术，构建出高度沉浸式的演艺场景，显著提升游客的视觉震撼度及其观演体验。项目选址位于景区演艺水池区域，需适应户外淋水等复杂工况——系统须具备抗水体腐蚀、耐水压冲击及适应温度波动等应对环境挑战的能力，同时需满足演出过程中画面同步精度与多通道实时切换的技术需求，并统筹考虑后期运维的便捷性与安全性，以确保系统长期稳定运行，保障景区演艺活动的常态化开展。

（二）设计依据

本项目建设依据国家相关法律规章、国家和行业相关标准、相关研究成果等资料进行规划设计，具体如下：

Ø《LED显示屏通用规范》　SJ/T 11141-2025

ØSJ/T 11281-2025  LED显示屏测试方法

ØGY/T 155-2000高清晰度电视节目制作及交换用视频参数值

Ø符合最新版中国电磁兼容性（EMC）标准要求

ØGY/T155-2000高清清晰电视节目制作及交换用视频参数值

Ø《UTP电缆芯线定义》　　 ANSI/TIA-568-E

Ø《电磁兼容》　GB/T 17626.30-2023

Ø《运动设备及系统第2 部分：工作条件 第 1 篇：电源和电磁兼容性》　 GB/T 15153.1-2024

Ø《计算机信息系统安全保护等级划分准则》GB17859-1999

Ø国际电工学会标准　　IEC

Ø国际标准化组织标准　　ISO

Ø国家标准《建筑物防雷设计规范》　GB50057-2010

Ø《民用建筑电气设计规范》

Ø《民用建筑电气设计规范》　JGJ16-2008

Ø《建筑设计防火规范》　　GB50016-2014

Ø《电气装置安装工程接地装置施工及验收规范》　GB50169-2016

Ø《计算机机房设计规范》　 GB50174-2017

Ø《低压配电设计规范》　GB50054-2011

（三）核心目标

1．视觉呈现目标：精准满足全彩色动态视频、高清图文信息、特效动画等多种播放需求，实现整屏联动、分段展示、同步播放、异步控制等多样化播放模式，保障画面色彩真实、流畅无卡顿，与演艺剧情完美契合；

2．环境适配目标：全面适应淋水浸泡、海洋性潮湿气候、温度-20℃～65℃极端温差、湿度≤90%RH高湿环境，确保系统防水、抗震、抗腐蚀、抗电磁干扰等核心防护性能全面达标；

3．稳定运行目标：保障系统具备7×24小时连续稳定运行能力，无故障运行时间满足景区演艺活动的连续性要求，避免因设备故障导致演出中断；

4．工期履约目标：严格遵循招标文件约定的工期节点，确保按时完成全部设备的采购、安装、调试工作，并通过竣工验收交付使用；

5．运维保障目标：提供全周期的技术支持、定制化培训及完善的售后服务体系，确保景区运维人员能够熟练掌握系统操作与故障排查技能，实现系统长期高效、低成本运维。

二、系统总体设计

（一）系统架构

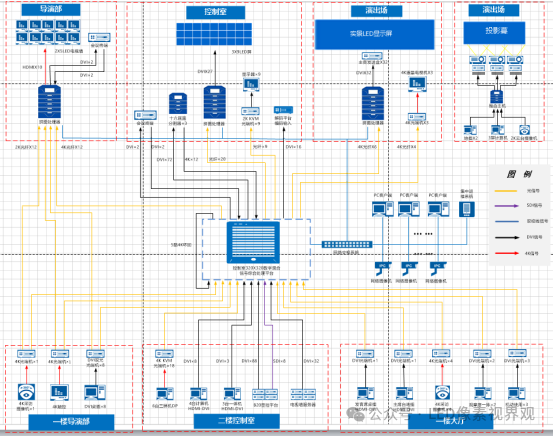

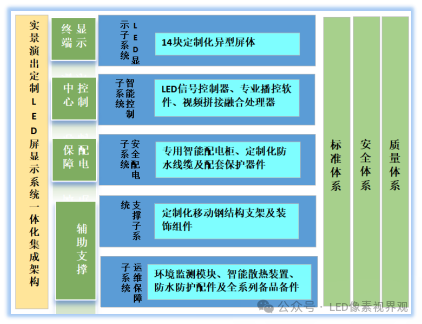

本系统采用“显示终端+控制中心+配电保障+辅助支撑”的一体化集成架构，通过各子系统的协同联动，实现“信号采集-处理-传输-显示-运维”的全流程闭环管理，涵盖五大核心子系统，各子系统功能互补、数据互通，确保系统整体性能最优：

1．LED显示子系统：作为核心视觉输出终端，由14块定制化异型屏体组成，通过精密拼接技术实现整屏无缝显示，同时支持单块屏体独立显示、多块屏体组合分区显示，适配不同演艺场景的视觉需求；

2．智能控制子系统：作为系统的“大脑中枢”，包含LED信号控制器、专业播控软件、视频拼接融合处理器等核心设备，负责完成视频信号的采集、解码、拼接、融合及输出控制，实现画面的精准同步与灵活调度；

3．安全配电子系统：由专用智能配电柜、定制化防水线缆及配套保护器件组成，构建分级供电架构，实现供电的稳定输出、智能监测与故障保护，为系统运行提供可靠的能源保障；

4．支撑子系统：包含定制化移动钢结构支架及装饰组件，不仅要满足14块异型屏体的承重需求，还需实现屏体的升降、平移等灵活移动功能，同时适配水池环境的安装条件，与周边演艺场景协调统一；

5．运维保障子系统：涵盖环境监测模块、智能散热装置、防水防护配件及全系列备品备件，通过实时监测与主动防护，提前预警潜在故障，为系统的长期稳定运行提供全方位保障。

（二）关键设计原则

1．环境适配性原则：以复杂环境为核心设计导向，针对淋水浸泡、海洋性气候导致的高湿度、高盐雾，以及-20℃～65℃的极端温度波动，重点强化屏体、线缆、接插件的防水、防腐、抗震及高低温适应能力，确保系统在各类恶劣环境下均能稳定运行；

2．性能高标性原则：严格对标招标文件及相关行业标准，对屏体亮度、刷新率、视角等核心性能参数进行高标准设计，关键器件均选用行业知名品牌产品，从源头保障系统的显示效果与运行可靠性；

3．安全可靠性原则：构建多重安全防护体系，针对电气安全设置过流、短路、防雷、防静电保护，针对设备可靠性采用关键设备冗余备份设计，避免单点故障导致系统瘫痪，确保系统运行全过程的安全性与连续性；

4．操作便捷性原则：优化系统控制逻辑，开发人性化的操作界面，支持远程控制、定时开关、自动亮度调节等智能功能，简化操作流程，降低运维人员的操作难度，提升运维效率；

5．维护可行性原则：采用模块化、标准化的结构设计，优化屏体、设备的安装与拆卸流程，便于水下及现场维护作业；同时配备完善的故障监测与定位功能，快速锁定故障点，降低维护成本与停机时间。

三、核心子系统详细设计

（一）户外LED显示子系统

1. 屏体总体设计

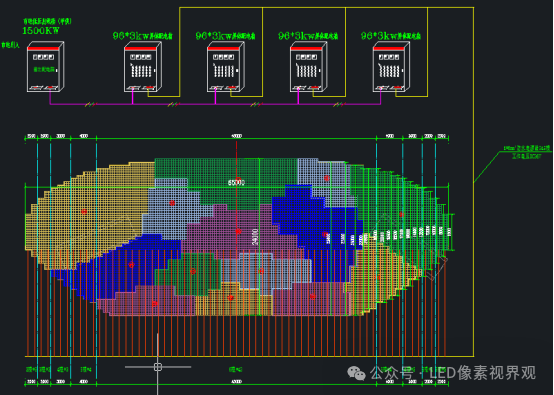

①　规格参数：采用P7.8mm间距全彩户外地砖屏，总面积约1353㎡（最终以现场CAD图纸实际测量数据为准）。考虑到演艺场景的视觉需求，屏体采用14块定制化异型屏体组合设计，每块屏体均具备独立驱动能力，可实现单屏独立显示、多屏组合显示及整屏无缝拼接显示三种模式切换，适配不同剧情场景的视觉呈现需求；

②　核心性能：

a.亮度性能：白平衡亮度≥4500cd/m²，可满足白天强光环境下的清晰显示需求；同时支持256级亮度自动调节功能，通过环境光传感器实时采集现场亮度数据，自动适配亮度参数，兼顾不同时段的显示效果与节能需求；

b.刷新与流畅度：刷新率≥3840HZ，画面换帧频率≥60Hz，确保动态视频画面流畅无拖影、无闪烁；信噪比＞47dB，有效降低信号干扰导致的画面噪点，提升画面纯净度；

c.视角与平整度：水平/垂直视角均≥165°，确保观众在演艺场地的不同观赏位置均能获得清晰、一致的视觉体验；整屏平整度≤1mm，通过精密的拼接工艺消除屏体缝隙带来的视觉割裂感，提升画面完整性；白场亮度不均匀性＜5%，对比度≥5000:1，确保画面色彩均匀、层次丰富；

d.可靠性指标：盲点率＜3/100000且呈离散型分布，避免盲点集中影响视觉效果；验收环节严格执行无盲点标准，确保屏体显示质量；

e.色彩调节：色温调节范围覆盖3000-12000K，可根据演艺剧情需求精准匹配画面色温；支持单点亮度、色度校正功能，通过专业校正设备对每一颗灯珠进行参数校准，确保整屏色彩一致性。

2. 关键组件设计

①　模组与箱体：

a.模组设计：模组尺寸根据14块异型屏体的实际造型进行定制化优化，确保模组拼接后与屏体造型精准契合；驱动方案采用台湾聚积的高刷新IC，驱动方式为恒流驱动，有效提升画面刷新率与稳定性，降低器件功耗；

b.灯珠选型：灯珠选用行业一线品牌产品，具备更强的导电性、导热性及抗老化能力，可提升灯珠的使用寿命与稳定性；灯珠亮度一致性好，确保模组内及整屏灯珠亮度均匀；

c.箱体结构：防水铝箱体具备高强度、耐腐蚀、轻量化的特点，适配淋水安装环境；PCB板采用厚度≥2.0mm的沉金工艺板材，铜箔厚度≥1盎司，提升PCB板的导电性与抗腐蚀能力；板材中添加阻燃剂并喷涂进口三防水涂层，进一步强化防水、防潮、阻燃性能；

d.接插件选型：采用镀金材质接插件，镀金层可有效提升接插件的抗腐蚀能力与导电稳定性，避免水下环境导致的接触不良问题，确保模组与驱动系统的可靠连接。

②　防护设计：

a.防水防护：整屏及所有接插件的防水等级均达到IP65最高防护等级，可实现长期淋水无渗漏，完全适配水池环境的使用需求；

b.承重防护：屏体设计承重≥600KG/㎡，可承受演艺过程中道具移动、人员踩踏等外力冲击，确保屏体结构安全；

c.耐候防护：箱体表面采用透光性强、耐腐蚀、防滑、耐磨且抗老化的专用材料，通过盐雾试验检测，可有效抵御海洋性气候的盐雾腐蚀，延长屏体使用寿命；

d.综合防护：具备完善的防静电、抗震动、防电磁干扰、抗雷击功能，确保系统在复杂环境下的全面防护能力。

③　散热设计：

a.散热基础设计：采用高效率电源模块，电源与箱体安装面之间涂抹高导热硅胶，提升电源散热效率；

b.主动散热系统：在关键发热器件表面涂覆散热油，增强热量传导；屏体后部安装定制化对流散热系统，通过热对流原理快速排出箱体内热量，确保在平均功耗≤200W/㎡、峰值功耗≤600W/㎡的工况下，箱体内温度稳定在安全范围，避免高温导致器件性能下降或损坏；

c.智能散热控制：支持箱体温度、湿度实时监测功能，监测数据实时反馈至控制中心，当温度超过预设阈值时，系统自动启动散热增强模式；温度低于阈值时，自动降低散热功率，实现节能与散热的平衡。

（二）智能控制子系统

1. LED信号控制器

①　核心要求：LED信号控制器需与LED显示屏为同一品牌，确保系统兼容性；产品通过CCC强制认证，符合国家电气安全标准；

②　功能特性：

a.灵活组网功能：支持智能连接、异型分割显示功能，可适配14块异型屏体的复杂组网需求，实现画面的精准分割与拼接显示；具备逐点校正与检测功能，可通过控制器对屏体亮度、色度参数进行统一校准；

b.全面监测功能：支持对每一个箱体的温度、湿度、电源电压进行实时监测，同时可控制箱体散热风扇的运行状态，实现箱体级的全面状态监控，提前预警潜在故障；

c.冗余备份功能：配备双卡备份、双电源备份设计，当主卡或主电源出现故障时，系统可自动切换至备份设备，切换过程无黑屏、无卡顿，确保显示连续性；设备延时≤1帧，可保证画面与演艺音频的精准同步；

d.智慧适配功能：支持智慧模组接入，可将校正系数、模组参数等信息存储于模组内部，便于模组的更换与维护，提升系统组网的灵活性与可扩展性。

2. LED智能控制系统软件

①　核心要求：软件与LED显示屏为同一品牌，确保与硬件设备的完美兼容；

②　功能模块：

a.基础控制模块：实现整屏亮度统一调节、硬件工作状态实时监测、单元箱体温度监测、供电电压检测、网线通讯状态检测等核心基础功能，可通过软件界面直观查看系统运行状态；

b.内容编辑模块：具备完善的多媒体编辑功能，支持视频、图片、文字等多种素材的导入与编辑；可实现特效组合、伽马调节、滚动字幕（字体、背景、位置可灵活调整）、多窗口显示等功能，满足不同演艺场景的内容呈现需求；

c.安全管理模块：内置权限管理功能，可根据运维人员职责分配不同操作权限，避免误操作；具备数据加密功能，保障节目内容与系统配置信息的安全性；支持配置文件回读功能，便于系统参数的备份与恢复；

d.智能适配模块：支持任意开窗、画面复制/叠加/切割/反转/镜像/旋转/无极缩放等多种画面处理功能，内嵌数百种特技特效，可快速制作沉浸式演艺画面；

e.第三方对接模块：支持UDP协议远程指令控制（如IPAD遥控），便于演出过程中操作人员的灵活控制；支持串口对接功能，可实现LED开关屏、亮度设定等指令的快速传输；可与景区中控系统及第三方机械设备实现联动控制，提升演艺场景的协同性。

3. 视频拼接、融合处理器

①　核心要求：选用国际知名品牌产品，采用大规模FPGA阵列式纯硬件技术架构，标准8U高度集成可上架机型，适配机房标准化安装；搭载嵌入式操作系统，具备防掉电、防配置丢失功能，确保系统断电后重新启动时参数不丢失；

②　性能参数：

a.输出能力：标配12个DVI输出接口，总点数最大可达3100万点，具备强大的画面输出能力；支持8个全高清视频或2个4K视频或1个6K视频的点对点播放，可满足大尺寸异型屏体的高清画面显示需求；

b.接口配置：配置1个HDMI、1个12G-SDI输入接口，可适配不同类型的视频信号源；配备2路USB2.0、2路USB3.0接口，满足素材导入与设备调试需求；2路千兆以太网口保障网络传输稳定；1路串口用于与第三方设备的联动控制；

c.音频与画质处理：支持立体声音频输出，实现音画同步输出；具备纯色背景实时抠像功能，可快速融合虚拟场景与实景演艺；支持多画面组合显示与任意模式分割，适配复杂演艺场景的画面调度；

d.管理功能：支持网络远程管理，可通过网络实现设备参数配置、节目调度等操作；具备时间计划播出功能，可提前预设节目播放时间表，实现无人值守自动播放；支持紧急消息推送功能，可在突发情况下快速插入紧急信息；节目播放间隔无黑场，播出画面实时监控，确保播放质量。

4. 编播软件

①　核心要求：编播软件与视频拼接、融合处理器为同一品牌，确保软件与硬件的深度兼容，避免因兼容性问题导致的画面卡顿、传输中断等问题；

②　功能特性：

a.操作界面：采用所见即所得的图形化即编即播界面，操作逻辑清晰直观，无需专业编程知识即可完成节目制作；支持特殊长宽比画面的快速生成，可精准适配14块异型屏体的显示需求；

b.画面处理：支持任意画面/窗口叠加、绿背景抠像VR显示功能，可实现虚拟场景与实景演艺的深度融合，提升演艺的沉浸感；支持多镜头画面编辑与串播功能，可实时切换不同镜头素材，丰富画面呈现形式；

c.特效与快捷操作：内置数百种特技特效，可直接调用并灵活组合；支持热键自定义功能，可将转场、开窗、亮度调节等常用操作设置为热键，提升节目制作与播放的效率；

d.数据可视化：支持XML格式数据动态实时显示功能，可将演艺过程中的实时数据转化为可视化画面，适配演出数据可视化的展示需求。

（三）安全配电子系统

1. 专用智能控制配电柜

①　核心要求：专用智能控制配电柜，确保与系统的兼容性；配电柜功率为1500KW，可满足整个LED显示系统及相关控制设备的供电需求；柜体采用冷轧钢板制作，具备高强度、抗腐蚀的特点；

②　安全特性：

a.综合防护功能：具备防静电、抗雷击、浪涌保护功能，可有效抵御外部电磁干扰与雷击冲击；采用分级启动、延时上电设计，避免系统启动时的电流冲击对设备造成损坏；

b.故障保护功能：支持过流、短路、断电等多种故障的自动检测与保护，当出现故障时，可快速切断故障回路，避免故障扩大，同时发出故障报警信号；可自动处理部分简单应急情况，如短暂断电后的自动恢复供电；

c.智能控制功能：实现远程控制与定时自动开关屏功能，可通过控制中心或移动端远程控制配电柜的启停，也可预设开关屏时间，实现自动化管理；具备实时温度监测与故障报警功能，可实时监测柜内温度，当温度异常或出现其他故障时，及时向运维人员发送报警信息；

d.器件选型：核心电气器件选用施耐德、西门子、ABB或同档次国际知名品牌产品，确保配电柜的供电可靠性与使用寿命；所有器件均通过相关国际国内认证，符合电气安全标准。

2. 线缆及敷设

①　动力电缆：采用符合国家标准的知名品牌电缆，电缆截面规格根据系统总功耗及传输距离进行精准核算，确保满足大电流传输需求；电缆具备良好的绝缘性能、耐热性能及抗老化性能，适配户外环境的使用要求；

②　防水电缆：选用国标柔性移动特种防水电缆，电缆绝缘护套采用进口专用防水绝缘材料，具备优异的防水、阻水、耐寒、耐热、耐酸、耐磨、防紫外线、抗拉、防油性能，可长期在户外环境中稳定使用；

③　通信线缆：采用定制化国标超六类网线及光纤，搭配专用光纤收发设备；超六类网线具备高速数据传输能力与抗干扰性能，光纤则用于长距离、大容量的信号传输，确保控制信号的稳定传输；线缆总长约5000米，适配系统的组网需求，可适应长期户外移动使用；

④　敷设要求：所有线缆均采用穿管保护方式，选用耐腐蚀的不锈钢保护管，避免线缆直接接触水体或受到外力损伤；线缆固定牢固，固定点间距≤1.5米，防止线缆移位；针对屏体升降、移动需求，在线缆敷设过程中预留≥1.5米的冗余长度，避免屏体移动时拉扯线缆；所有线缆接头均采用IP65级防水接头，接头处进行二次密封处理，确保防水可靠性。

（四）水下支撑子系统

1. 移动钢结构及装饰

①　材质选择：屏面支撑及承重结构均采用适应长期水下使用的国标钢材及铝材，钢材选用耐腐蚀性能优异的不锈钢材质，铝材选用高强度铝合金材质，两者均具备高强度、轻量化、抗腐蚀的特点；所有材质均需提供产品合格证，确保材质质量符合设计要求；

②　结构设计：

a.基础结构：整体支架采用三防设计，通过精密力学计算进行结构优化，确保支架在水下环境中具备足够的承重能力与稳定性；支架设计与现场建筑结构紧密配合，充分利用现有建筑基础，降低施工难度；

b.装饰设计：包边装饰采用铝板烤漆工艺，烤漆颜色与周边演艺场景环境协调统一，避免支架结构影响演艺场景的整体美观度；装饰板材具备防水、抗老化、易清洁的特点，适配水下环境的使用需求；

c.设计资质：钢结构及支架的设计工作由具备专业设计资质的单位承担，施工图需加盖出图章和注册结构师章，确保设计方案的专业性与合规性；

d.移动与抗震性能：支架满足演出时屏体上下、左右移动的需求，配备高精度移动导轨与驱动机构，确保屏体移动平稳、精准；支架结构需适应道具移动震动和舞台升降共震，通过振动测试，确保在震动环境下仍能保持结构稳定，不影响屏体显示效果与使用寿命。

（五）运维保障子系统

1. 环境监测模块

①　传感设备部署：在屏体内部、箱体内部及水池周边关键位置内置温湿度传感器、烟雾传感器、亮度传感器，实现对系统运行环境及周边环境参数的全面、实时采集；传感器具备防水、抗腐蚀性能，适配水下及高湿度环境；

②　监测与预警功能：传感器采集的环境参数实时反馈至控制中心，通过智能控制系统软件进行数据分析与展示；当监测到参数异常时，系统立即触发应急保护机制，同时向运维人员发送报警信息，提醒及时处理。

2. 防护保障

①　防雷设计：严格遵循《建筑物防雷设计规范》的要求，在配电系统输入端、屏体电源接口等关键位置配备防雷保安器，构建多级防雷体系；同时优化系统接地设计，确保防雷保安器的有效泄放，保障雷雨天气下系统安全；

②　防静电设计：箱体外壳、PCB板及相关电路均采用防静电处理工艺，配备专用防静电接地装置，确保系统接地电阻≤4Ω；通过防静电设计，避免静电对电子器件造成损坏，提升系统运行稳定性；

③　电磁兼容设计：系统整体通过EMC电磁兼容测试，系统设计符合GJB151B-2013相关标准的电磁脉冲辐射敏感度要求，确保系统运行时不会对周边演艺设备、通信系统造成电磁干扰，同时抵御外部电磁干扰。

3. 备品备件

①　核心备件储备：配备与项目所用设备同批次的箱体、模组、控制卡、电源、IC、灯珠、面罩、螺丝等核心零部件，备件数量根据设备损耗率及维护需求进行合理配置，确保常见故障发生时能够快速更换；

②　辅材储备：提供配套的箱体连接网线、电源线、DVI线、转接头等辅助材料，所有辅材均选用适配长期水下使用的防水、抗腐蚀产品；建立备件台账，对备件的入库、领用、更换进行全程记录，确保备件管理规范有序。

四、设备选型与质量控制

（一）核心设备选型清单

（二）质量控制措施

1．供应商审核：建立严格的供应商准入与审核机制，对核心器件的供应商进行全面资质审查；优先选择行业内知名度高、过往项目业绩优良、技术实力雄厚的供应商；对核心供应商进行实地考察，核实其生产能力、质量控制流程及售后服务水平，确保所选供应商具备稳定的供货能力与可靠的产品质量；

2．生产制造控制：

①　严格遵循ISO9001质量管理体系标准，建立覆盖原材料采购、模组生产、箱体组装、整屏调试等全流程的质量控制体系；明确各工序的质量控制要点与检验标准，关键工序实行全检制度，安排专业质检人员全程监督，确保每一道工序均符合质量要求；

②　屏体出厂前进行严格的出厂测试，包括72小时连续老化测试、高低温测试、盐雾测试、防水测试；测试合格并出具测试报告后，方可出厂发货。

3．进场验收控制：设备到场后，组织招标人、监理单位共同进行开箱验收；验收内容包括设备型号、规格、数量与采购合同及送货单的一致性，设备外观是否存在损伤，产品合格证、检测报告、认证文件等资料是否齐全；对关键设备的核心参数进行抽样检测，核实是否符合设计要求；发现不合格产品时，立即通知无条件退换，确保进场设备均为合格产品；

4．过程检验控制：安装过程中严格实行“三检制”，施工人员完成本工序施工后先进行自检，自检合格后由班组进行互检，互检合格后提交专职质检员进行专检；对钢结构安装、屏体拼接、线缆连接、防水密封等关键节点，设置质量控制点，检验合格并经招标人签字确认后，方可进入下一工序；施工过程中做好质量记录，详细记录每一道工序的施工情况、检验结果及责任人，确保质量追溯可查。

五、安装调试方案

（一）施工流程

1.现场勘测与准备：

①　组织专业勘测团队进行现场详细勘测，核对现场实际情况与CAD设计图纸的一致性；针对勘测中发现的问题，及时与招标人、设计单位沟通，优化屏体及钢结构安装方案，确保方案的可行性与精准性；

②　在景区指定区域搭建临时施工设施，包括材料仓库、设备调试区、施工人员休息区等；对施工区域进行清理与围挡，设置安全警示标识，避免施工影响景区正常运营及游客安全；提前协调景区管理部门，办理施工所需的各类手续，确保施工合法合规；

③　组织施工人员进行全面的岗前培训，培训内容包括水下作业安全规范、设备安装技术要点、质量控制要求、应急预案等；对水下作业人员、电气焊工等特殊工种进行资质审核，确保其具备相应的专业资质与操作技能；组织培训考核，考核合格后方可上岗。

2.钢结构制作与安装：

①　根据优化后的设计图纸，选择具备专业资质的钢结构加工厂进行钢结构加工；加工过程中安排专人驻厂监督，确保钢结构的材质、尺寸、焊接质量等符合设计要求；钢结构加工完成后，进行防腐、防锈处理，提升钢结构的抗腐蚀能力，适配户外环境；

②　制定详细的吊装方案，选用符合要求的吊装设备，在确保安全的前提下，完成钢结构的现场吊装与定位；吊装过程中采用精密测量仪器进行实时监测，确保钢结构安装位置精准；安装完成后，调试钢结构的移动机构，测试屏体升降、平移的灵活性与平稳性，确保移动功能正常；

③　委托第三方权威检测机构进行钢结构承重测试，测试载荷≥600KG/㎡，模拟屏体重量及演艺过程中的外力冲击，检验钢结构的承重稳定性；测试合格后，出具正式的测试报告，作为钢结构安装质量的验收依据。

3.屏体及设备安装：

①　按照“分区安装、逐块调试”的原则，组织施工人员进行14块异型屏体的安装；先进行屏体支架的固定，再将模组逐块拼接安装，通过激光定位仪器确保屏体拼接间隙≤0.5mm，整屏平整度≤1mm；每安装完成一块屏体，进行初步的通电测试，检查模组点亮情况；

②　根据线缆敷设方案，进行动力电缆、防水电缆、通信线缆的敷设；线缆穿管保护后，按预设路径固定，确保线缆排列整齐、固定牢固；线缆接头采用IP65级防水接头，接头处涂抹专用防水胶并进行二次密封处理，完成后进行防水测试；

③　在景区机房及控制中心安装配电柜、控制器、处理器、控制台等设备，进行设备的固定与线路连接；连接过程中严格遵循电气安装规范，确保线路连接正确、牢固、绝缘良好；完成设备安装后，整理线路，做好标识，便于后期维护。

4.系统调试：

①　通电测试：先进行分区域通电，检查各区域供电系统的稳定性，查看是否存在短路、过流、电压异常等问题；分区域测试正常后，进行整系统通电，全面检查供电系统的运行状态，确保供电稳定可靠；

②　功能调试：调试视频播放功能，测试不同分辨率、不同格式的视频素材播放效果，确保画面清晰、流畅；调试图文显示功能，检查文字、图片的显示清晰度与色彩准确性；测试整屏、分段、同步/异步等多种播放模式，确保模式切换灵活、稳定；调试远程控制、亮度自动调节等智能功能，确保功能正常实现；

③　环境适配测试：通过专业设备模拟高低温、高湿度环境，测试系统在极端环境下的运行稳定性；将屏体完全浸入水中，进行长期水下运行测试，检查防水性能及显示效果；

④　故障模拟测试：人为模拟设备故障，测试系统的故障报警功能是否正常，冗余备份设备是否能自动切换，确保系统具备完善的故障应对能力。

5.试运行与整改：

①　进行180天试运行前的预运行测试，连续72小时无间断运行系统，全面监测系统的运行状态、显示效果、设备温度、供电参数等指标，记录运行数据；

②　针对预运行测试中发现的问题，组织技术团队制定整改方案，明确整改责任人与整改时限，快速完成问题整改；整改完成后，进行二次测试，确保问题彻底解决；

③　全面整理技术资料，包括设备清单、检测报告、认证文件、设计图纸、施工记录、调试记录等；编制验收报告，明确验收内容、验收标准、测试结果等；向招标人提交验收申请，准备验收交付工作。

（二）关键施工技术要点

1．安装防护：作业人员上岗前进行专项安全培训；施工区域设置封闭围挡及明显的安全警示标识，安排专人现场监护，禁止无关人员进入；水下作业前，对水池水质、水流速度等环境参数进行检测，确保作业环境安全；

2．屏体拼接精度：采用激光测距定位仪进行实时精准定位，每拼接一块模组，立即测量拼接间隙与平整度，确保14块异型屏拼接间隙≤0.5mm，整屏平整度≤1mm；对于异型屏体的转角、弧形等特殊部位，采用定制化拼接工具，确保拼接精度与造型契合度；

3．电缆敷设防护：电缆穿不锈钢保护管时，在管口加装防护套，避免管口锋利边缘划伤电缆护套；电缆固定点采用耐腐蚀的金属卡箍，固定时避免过度挤压电缆，确保电缆正常散热；针对屏体升降、移动需求，预留的冗余线缆采用伸缩式收纳装置，避免线缆缠绕、拉扯；

4．防水密封处理：所有接头的防水处理均由专业技术人员操作，严格按照防水施工规范进行；箱体拼接处涂抹专用防水胶时，确保胶层均匀、连续，无气泡、缝隙；防水处理完成后，进行24小时泡水测试，通过压力测试仪器检测是否存在渗漏，确保防水密封可靠。

（三）工期保障措施

1．制定详细的施工进度计划，明确各阶段、各工序的时间节点、施工内容及责任人，将进度计划细化至周、至日；建立进度跟踪机制，安排专人每日核对施工进度，每周召开进度协调会，及时掌握进度情况；对进度滞后的工序，分析滞后原因，制定赶工方案，确保进度回归计划轨道；

2．根据施工需求，配备充足的施工人员、施工设备及施工材料；施工人员实行分班制，合理安排作业时间，确保关键工序能够连续施工；提前与供应商沟通，明确设备、材料的供货时间，确保物资及时到位；配备备用施工设备，避免因设备故障导致施工中断；

3．建立完善的应急预案，针对恶劣天气、设备故障、材料短缺等突发情况，制定相应的应对措施；在工期计划中预留10天缓冲期，用于应对突发情况导致的工期延误；突发情况发生时，立即启动应急预案，组织力量快速解决问题，将工期影响降至最低；

4．加强与招标人、监理单位及景区管理部门的沟通协调，建立定期沟通机制，及时汇报施工进度、质量情况及遇到的问题；主动配合招标人、监理单位的监督检查工作，对提出的问题及时整改；提前与景区协调施工时间，避免施工与景区高峰期运营冲突，确保施工顺利进行。

六、安全保障方案

（一）施工安全管理

1．建立健全安全生产管理体系，成立安全生产领导小组，由项目负责人担任组长，配备专职安全员，明确各岗位人员的安全生产职责，将安全生产责任落实到个人；制定完善的安全生产管理制度，包括安全操作规程、安全检查制度、隐患整改制度等；

2．施工人员进场前必须进行全面的岗前安全生产教育培训，培训内容包括安全生产法律法规、项目安全管理制度、施工安全要点、应急处理流程等；电气焊工、水下作业人员等特殊工种必须持有有效的专业资质证书，经专项培训考核合格后，方可上岗作业；定期组织安全生产再培训，强化施工人员的安全意识；

3．室外现场安装人员必须配备合格的吊索、吊绳等安全防护装备，作业时确保装备绑扎牢固；高空作业人员必须佩戴安全带、安全帽，搭设安全防护脚手架，确保高空作业安全；水下作业人员必须严格遵守水下作业安全规范，配备全套安全防护装备，作业过程中保持与地面监护人员的实时通讯；

4．施工现场配备充足的灭火器材、急救设备及应急物资，明确应急通道位置，确保应急通道畅通；定期对安全防护装备、灭火器材、急救设备进行检查维护，确保其完好有效；专职安全员每日进行施工现场安全检查，重点排查高空作业、水下作业、电气作业等危险工序的安全隐患，发现隐患立即整改；

5．严格遵守景区相关安全管理要求，主动接受相关部门的监督检查；施工过程中避免对景区设施、植被造成损坏，减少施工对景区环境的影响。

（二）系统安全保障

1．电气安全：配电系统采用分级保护设计，配备过流保护器、短路保护器、漏电保护器等多种保护器件，确保电气故障时能够快速切断故障回路；采用隔离变压器，将进入水池区域的供电转换为直流安全电压，避免水体导电导致的触电风险；所有电气设备及线路均符合国家电气安全标准，严禁违规接线、超负荷用电；

2．防雷防静电：严格遵循《建筑物防雷设计规范》，在配电系统输入端、屏体电源接口、控制设备接口等关键位置安装防雷保安器，构建多级防雷防护体系；优化系统接地设计，采用联合接地方式，确保屏体、设备、配电柜等的接地电阻均≤4Ω；系统所有金属部件均进行防静电处理，避免静电积累导致的设备损坏或信号干扰；

3．设备安全：对控制器、电源、处理器等关键设备采用冗余备份设计，配备主备两套设备，当主设备出现故障时，备用设备可自动无缝切换，避免单点故障导致整个系统瘫痪；定期对设备进行维护保养，检查设备运行状态，及时更换老化、损坏的部件，确保设备长期稳定运行；

4．数据安全：控制系统采用数据加密技术，对节目内容、系统配置参数等敏感数据进行加密存储与传输，防止数据泄露或被篡改；建立权限管理体系，对不同岗位的运维人员分配不同的操作权限，设置操作密码，防止非法操作；定期对系统数据进行备份，确保数据丢失时能够快速恢复。

七、售后服务与技术支持

（一）质保期服务

1．质保期限：本项目所有设备及系统的质保期为自竣工验收合格之日起3年。在质保期内，凡因产品质量缺陷或施工安装不当导致的设备故障、性能下降、功能异常等问题，我方均提供免费的维修、更换或升级服务。

2．服务响应机制：我方承诺在接到用户报修通知后的2小时内作出响应，12小时内派遣专业技术工程师抵达现场进行处理。对于严重影响系统运行的紧急故障，提供7×24小时技术支持服务，确保系统及时恢复运行。

3．定期巡检服务：质保期内，我方将每季度提供一次定期巡检服务，对系统设备进行全面检测、清洁及调试，并提交巡检报告，提前发现并排除潜在故障隐患，保障系统长期稳定运行。

4．技术支持热线：提供专属技术服务热线及工程师一对一支持，用户可通过电话、邮件等多种方式实时咨询技术问题，获得远程诊断与操作指导。

5．质保期结束后，客户可自愿选择签订续保协议，以继续享受有偿的维保服务，确保设备的长期稳定运行。我方将提供具有竞争力的维保价格方案，并根据客户的具体需求，灵活提供按次计费、按年合约或全包服务等多种模式。这些服务涵盖定期保养、应急维修及备件优先供应等全方位技术支持，其中定期保养包括常规检查与调整，应急维修确保快速响应与解决突发问题，备件优先供应则保障维修效率。此外，我方还可提供定制化服务方案，以满足不同客户的维保需求，帮助降低运营成本并延长设备使用寿命。(来源:LED像素视界观)
