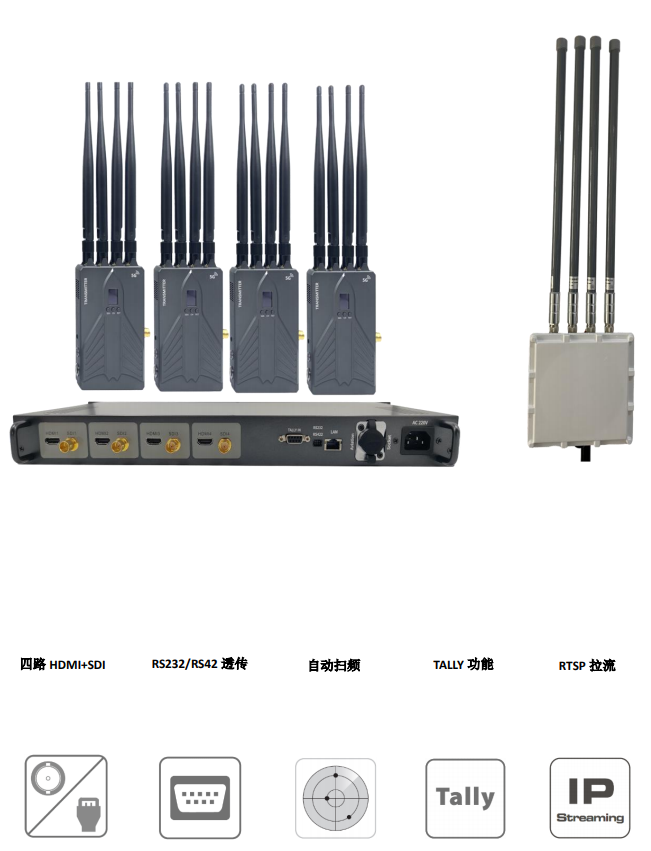

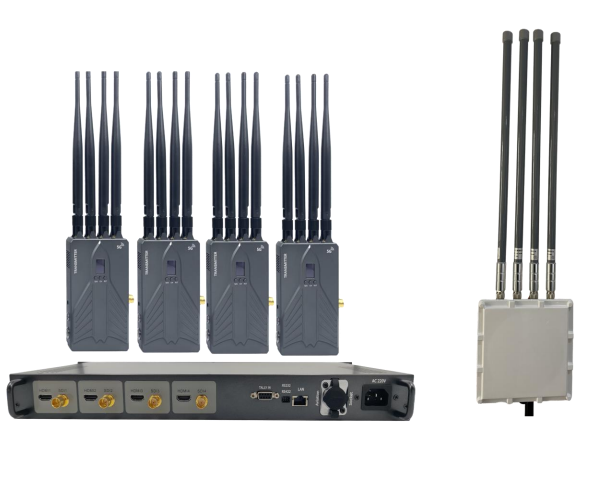

芯致TN-IW1000F无线图传 四发一收 1000米

最大距离：1000米

发射器视频接口：HDMI,SDI输入

接收器视频接口：HDMIx4,SDIx4

工作电压：6-18V

发射器功耗: <10W

接收器功耗: <20W

无线频带：5.1-5.9GHz

发射功率：最大23dBm

接收端配备安装架

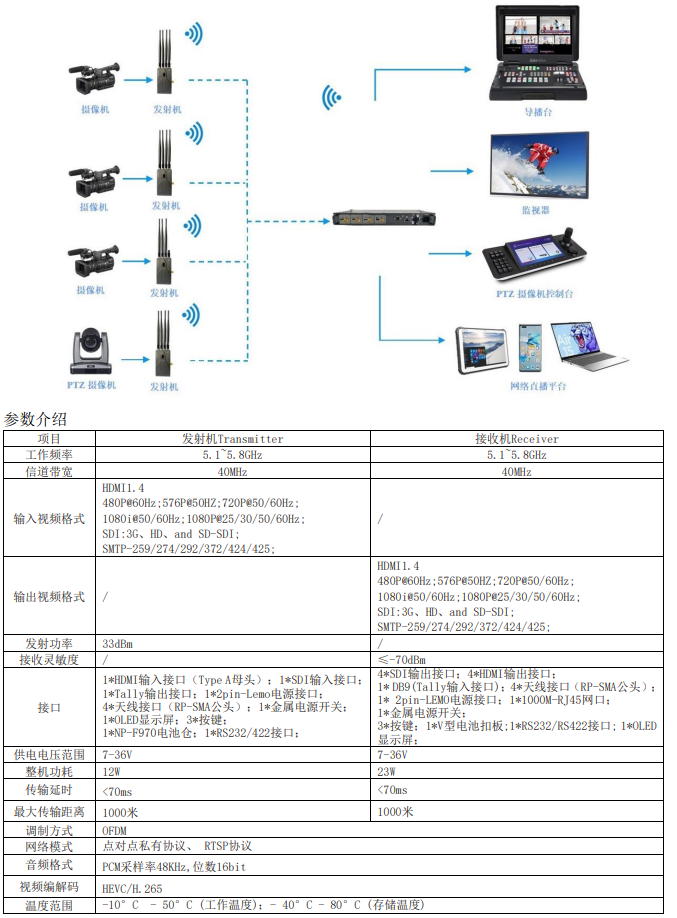

详细参数

四路无线高清图传系统，4发1收，四路发射共用一路无线信道，支持最高视频分辨率1080P/60Hz， 此系统基于5G无线网络技术进行传输的，并具有先进的4x4 MIMO技术，采用H.265编解码技术进行图像处理，图像更清晰，延时更低。

设备支持SMPTE 259M、SMPTE 292M、SMPTE 372M、SMPTE 424M协议【可提供第三方CNAS检测报告复印件佐证】

发射端支持双模式，无线点对点最远1000米，并且可以实现电转光传输最远100km，兼容同品牌音视频传输设备

支持多套同品牌设备中继级联，可适应不同复杂应用场景

设备工作在5.1-5.9GHz的SHF频段，采用OFDM-16QAM调制方式，可实现1080P的高清视频传输

接收端选配外接5~10dBi全向玻璃天线没距离较标准天线增加30%以上

天线驻波比≤2.0，阻抗50Ω，抗风强度36.9m/s【可提供第三方CNAS检测报告复印件佐证】

水平波瓣宽度360°，垂直波瓣宽度18±3°【可提供第三方CNAS检测报告复印件佐证】

无线接收器为1U形态，支持4路SDI和4路HDMI同时输出

无线接收器外置增益延长天线，最远可达100米，在主站端支持POE技术向高增益天线供电，不用独立供电，安装使用简单便捷

*无线接收器外延天线采用4根玻璃钢全向天线

*无线发射器接收器天线采用4x4 MIMO，高带宽，超低延时，可视条件下最大传输距离可达1000米

*设备支持同时无线传输4路高清信号，4个发射器采用1个无线信道，抗干扰能力强

*设备具备11个无线频点，具备快速切换频点功能，切换频点的时候接收器输出视频不黑屏

*无线发射器最大功耗10W，无线接收器最大功耗13W

*无线发射器支持单/双扣板，可配备F970/V口电池扣板，可用F电池供电，也可通过标配的2PIN LEMO线连接V口电池的B口供电

*无线发射器具备多个安装孔，可通过热靴、怪手固定安装到各种类型摄像机上，无线发射器电源及信号线缆连接方便，不影响摄像操作及摄像机电源、信号线缆的连接

*无线发射器支持6-18V宽电压输入，并具备电源保护功能，电源极性错误不会损坏设备

*无线发射器、接收器具备RJ45网络接口，支持发射器，接收器之间的网络透传功能，实现RTSP网络推流/拉流功能，支持网络控制功能

*无线发射器、接收器具备RS422/RS485接口，可设置串口波特率，支持RS422/RS485控制协议透传功能，支持各种云台摄像机的无线控制功能

*无线发射器具备3.5mm TALLY OUT接口，可连接外置TALLY灯

*无线接收器具备RS232接口，可连接TALLY转换器实现无线TALLY功能

*无线发射器、接收器均具备USB接口，可以实现USB升级功能

*设备所有接口均通过了±6KV  ESD静电测试，设备工作稳定，不易损坏

*无线发射器、接收器均具备液晶屏，可方便的显示设备工作状态

*无线发射器可设置3种工作模式 高增益模式/低增益模式/拉流模式

*无线接收器具备扫频功能，可显示当前环境的无线信道的干扰情况，并显示最优的无线信道列表

*无线发射器、无线接收器支持视频转换功能，可以实现SDI IN，HDMI OUT或者HDMI IN,SDI OUT功能

*无线发射器具备HDMI与SDI视频输入口,支持以下视频格式：480i,576i,720p,1080i,1080p,1080psf。SDI接口具备优先级功能，优先传输SDI接口输入的视频

*无线接收器具备4路SDI视频输出口，4路HDMI视频输出口，两种接口能同时输出由无线发射器传送的视频信号与内嵌同步音频信号

*无线发射器天线接口采用保护结构设计，避免天线接口跌落损坏，天线拆装方便

*物品清单：发射机*4，接收机*1，天线*20，外延天线*1，热靴*4，Lemo电源线*4，电源适配器*1，RS232线*5，玻璃钢天线*4。
