LED 屏发热烧模组？全套功耗、热负荷、空调风机标准化计算指南

前言

LED 全彩显示屏广泛应用于户外广告幕墙、室内指挥中心、文旅场馆、商业综合体等场景，设备长期连续运行下的温升控制直接决定屏体寿命、显示色彩稳定性与系统运维成本。项目方案设计阶段，屏体实际功耗、内部热负荷核算、空调 / 通风设备选型是集成商、甲方、暖通设计单位核心关注技术指标。
本文依托光电热转换行业通用理论、户外屏密闭箱体散热修正系数、通风风量标准化计算公式，结合真实工程案例分步拆解热负荷测算逻辑，输出可直接用于方案报价、施工图深化、暖通配套设计的标准化空调、轴流风机选型计算流程，兼顾设备运行可靠性与项目造价控制，规避制冷配置不足过热死机、配置冗余造成预算浪费两大行业常见问题。

一、LED 屏功耗与内部热负荷底层换算逻辑

LED 发光属于光电能量转换过程，输入电能仅部分转化为可见光，剩余能量全部以热能形式释放，是屏体升温的核心热源。行业经过大量模组温升实测形成统一换算标准，为制冷设备选型提供计算基准。

1.1 光电转换与热分配通用参数

常规商用全彩 LED 显示屏光电转换效率仅 20%~30%，剩余电能全部转化为热量，热量分为两部分：

1．总产热占屏体输入总功耗 70%；剩余 30% 电能直接以光能输出；

2．70% 总产热中，20% 热量可通过屏表面、背板自然辐射扩散至外部环境；剩余 50% 热量滞留于屏体后方密闭箱体内部，是空调、风机需要处理的有效热负荷。

1.2 户外屏标准热负荷计算案例

项目基础参数：户外高清 LED 屏，单平米平均工作功耗 500W/㎡，屏幕总面积 50㎡

1．屏体总平均输入功耗 = 单位面积功耗 × 屏体面积
P总= 500W/㎡ x 50 ㎡= 25000W=25kW

2．箱体内部滞留有效热负荷

Q=25000Wx0.5= 12500W= 12.5kW

二、户外密闭箱体 LED 屏空调制冷系统标准化选型方法

户外 LED 屏后置检修箱体属于狭窄密闭空间，常规检修通道宽度仅 0.8~1m，空间容积远小于标准民用房间，热空气聚集、换热效率大幅提升，实测同等制冷量空调在屏箱内制冷效果约为普通室内空间 3 倍，选型计算需引入 3 倍效率修正系数。

2.1 空调匹数与名义制冷量对应基准表

说明：表格内“普通房间制冷量” 为空调国标标称额定制冷量；户外屏等效制冷量为箱体狭窄空间修正后实际换热能力，是选型核心参考依据。

重要概念区分：空调额定制冷量≠空调自身输入功耗；制冷量代表单位时间内设备可从密闭空间移除的总热量，选型匹配需以热负荷数值对标制冷量，不可混淆耗电功率。

2.2 四步标准化空调选型计算流程（沿用 50㎡户外屏案例）

步骤 1：计算箱体内部有效热负荷 Q

Q=500W/㎡x50 ㎡x0.5=12500W

步骤 2：折算普通房间等效基准热负荷

因箱体换热效率提升 3 倍，需将屏内热负荷反向折算为常规房间等效热量，匹配空调标称参数：
等效基准热量

步骤 3：叠加户外太阳辐射冗余热负荷

户外幕墙长期受日照直射，玻璃、铝型材持续蓄热，需增加 40%~50% 制冷冗余；常规温和地区取 40%，高温暴晒区域（华南、西部露天大屏）建议取 50%。
所需总标称制冷量≥4166x1.4=5832W

步骤 4：空调机组组合匹配选型

对照制冷量参数表筛选组合方案：

1．方案 1：2 台 1 匹空调，总标称制冷量5000W，略低于 5832W 需求，高温工况存在过热风险，不推荐；

2．方案 2：1 台1.5 匹 + 1 台 1 匹，总标称制冷量 6000W，冗余充足，可稳定覆盖模组产热 + 日照辐射热，为最优落地配置。

三、开放 / 半开放箱体风机强制通风散热计算方案

针对无密闭箱体、预算有限、轻度散热需求的室内屏、通透式户外格栅屏，轴流风机强制对流通风为低成本散热方案，依靠空气置换带走箱体蓄积热量，需结合箱体容积、换气次数核算风机总风量与设备数量。

3.1 通风风量核心计算公式

1．箱体内部总容积V=屏体面积x箱体进深（通道厚度）

2．小时总置换风量：行业规范最低换气次数 100 次 / 小时，保障热量快速排出
L总=Vx100

3．风机配置数量：总风量÷ 单台风机额定排风量，计算结果向上取整，预留风量冗余

3.2 200㎡户外通透屏风机计算实例

已知条件：屏体面积 200㎡，箱体检修进深 0.8m，单台轴流风机额定排风量 5300m³/h

1．箱体容积V=200X0.8=160m3

2．小时所需总置换风量L总=160X100=16000m3/h

3．风机理论数量N=16000/5300=3.02，向上取整配置 3 台风机

3.3 风机安装与风道设计专业规范

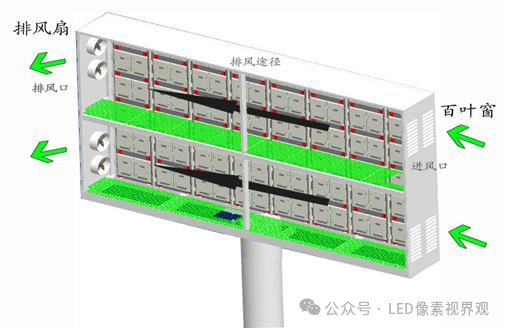

1．热对流优先方案：顶部安装排风轴流风机，箱体底部预留大面积进风百叶，利用热空气上浮自然对流，换热效率提升 30% 以上；

2．横向对流备用方案：箱体左右分设进风、排风风机，形成横向循环风道，适用于上下空间受限场景；

3．箱体进深控制标准：后置通道宽度维持 600~800mm；通道过宽会造成气流流速下降、局部热窝堆积，削弱通风散热效果；

4．防尘防雨要求：户外风机必须配套防虫、防雨百叶，避免雨水、灰尘进入箱体腐蚀电源与驱动板。

四、功耗与制冷通风设计关键技术管控要点

4.1 区分平均功耗与峰值功耗，匹配不同运行工况

全文计算基准为模组常规平均工作功耗，适配日常 70% 亮度常规播放场景；若项目要求长期满亮度、全天候连续播放（交通诱导屏、户外高亮广告屏），需更换计算基准，采用模组峰值功耗 ×50% 重新核算热负荷，提升制冷冗余。

4.2 空调选型核心判定指标为额定制冷量，而非匹数

行业不同品牌空调匹数标定标准不统一，同匹数机型制冷量存在偏差；方案设计、设备采购时，必须以机身铭牌标注额定制冷量（W） 作为唯一匹配依据，不可仅依靠匹数选型。

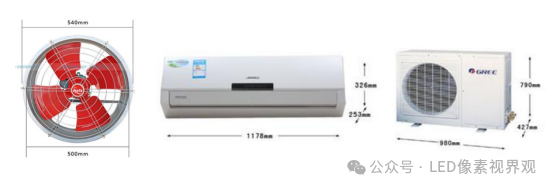

4.3 大型屏体推荐 “空调 + 风机” 复合散热架构

面积 80㎡以上大型户外 LED 幕墙，单一空调易出现局部风道死角、热量堆积；采用复合散热方案：空调承担基础恒温制冷，风机持续循环箱内空气，均衡箱体温度场，大幅降低局部高温烧灯、驱动板故障概率。

4.4 室内屏简化计算说明

室内无太阳辐射热源，无需叠加日照冗余系数；室内密闭箱体可沿用 3 倍换热修正系数，开放室内大厅屏仅依靠风机通风即可满足散热需求，无需配置空调。

五、总结

LED 显示屏散热配套设计需遵循 “先算功耗、再核热负荷、后匹配制冷通风设备” 标准化流程，依托光电热转换固定换算系数、箱体空间换热修正系数、通风换气标准，可精准量化空调匹数、风机台数。
合理的热工计算既能控制箱体长期运行温度，保护 LED 灯珠、驱动 IC、开关电源，延长整机使用寿命；同时避免制冷设备过度配置造成的采购、用电浪费，为工程方案设计、成本核算、现场施工提供标准化技术依据。
