未来传感器动态范围可接近20档

未来的摄影机传感器

或将不再只是

被动成像器件

据消息称，meta 最新资助的一项研究项目，推出了一种颠覆性的成像方案：采用三层堆叠计算式传感器架构，动态范围接近 20 档，同时将图像处理功能直接集成在传感器内部。尽管这款原型传感器尺寸小巧，但其对电影摄影机、计算摄影及人工智能成像系统的未来发展，具备深远影响。

相关论文题为《一款 400×400、像素间距 3.24 微米、117 分贝动态范围的三层堆叠数字像素传感器》，于 2025 年国际固态电路会议（ISSCC）上发布，该会议是全球最重要的半导体行业顶级会议之一。此项研究由布里林尼克斯公司与 meta 联合研发，指明了未来成像技术的发展方向，图像传感器与图像处理器的边界将逐渐消融。

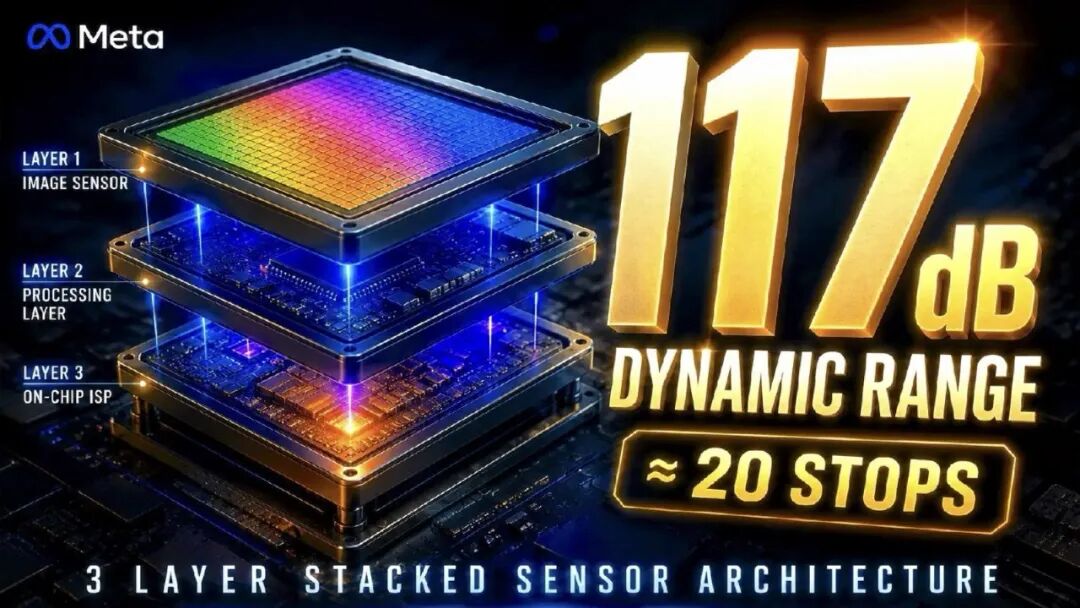

117 分贝动态范围：三层传感器架构解析

颇具革新意义的图像传感器

初看之下，这款传感器原型参数并不起眼：分辨率仅 400×400，像素间距 3.24 微米。但其真正突破不在于分辨率，而在于架构设计。 该传感器融合数字像素传感器设计、三层堆叠结构以及片内集成图像信号处理器（ISP）。这意味着传感器不再局限于单纯捕捉光线，可在图像信号传出芯片前，就在内部完成实时图像处理。这彻底颠覆了现代摄影机传统的成像工作流。 传统成像链路：传感器 → 图像信号处理器 → 中央处理器 / 图形处理器 而这项研究预示：未来成像链路的各环节边界，将在传感器堆叠架构内部深度融合。

高动态范围意义何在

论文中最亮眼的参数便是 117 分贝的动态范围，换算为摄影档位，理论动态范围约19.4 档。 相较于绝大多数现役专业电影摄影机，这一数值极具优势。更关键的是，该传感器实现高动态范围的方式与众不同：依托单次曝光 HDR 成像，而非传统多帧合成 HDR 模式。 这一特性对动态影像拍摄至关重要。多帧合成 HDR 在快速运动画面中，极易产生重影、画面明暗波动及运动伪影。而单次曝光 HDR 架构能保持帧间时序一致性，在电影拍摄与机器视觉领域具备极高应用价值。

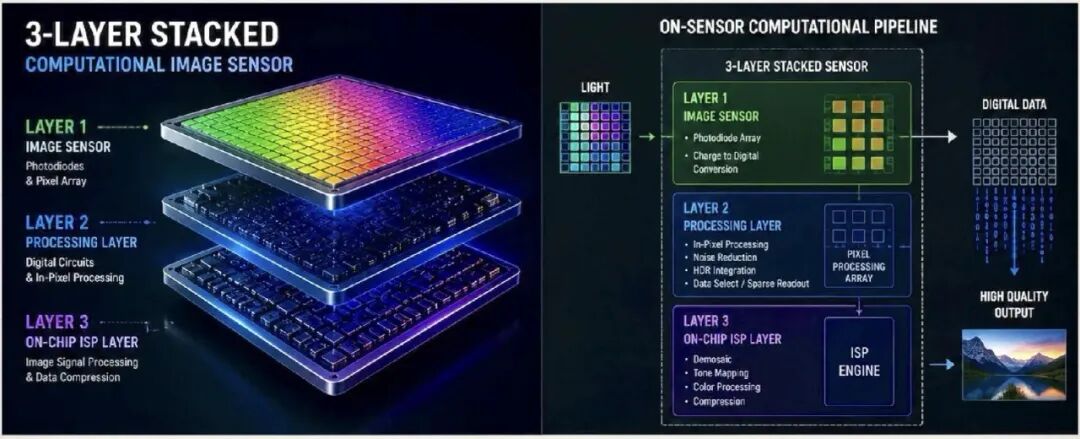

117 分贝动态范围原型传感器的三层计算式架构及片内 ISP 处理链路示意图

传感器和处理器深度融合

这项研究的核心亮点之一，是芯片内集成图像信号处理器。 多年来，影像行业始终向计算摄影、AI 辅助成像方向演进，智能手机早已高度依赖软件图像处理链路。而这个全新架构，直接将计算成像功能内置到传感器芯片之中。 未来趋势已愈发清晰：下一代传感器不再只是捕捉光子光线，还能在图像信号传输至主处理器前，自主完成画面分析、画质优化、数据压缩、色调映射及智能影像处理。 论文还提及数据传输与像素级数字处理技术，均适配未来 AI 成像系统与边缘计算架构。该技术可大幅降低带宽占用、功耗、延迟及散热功耗。

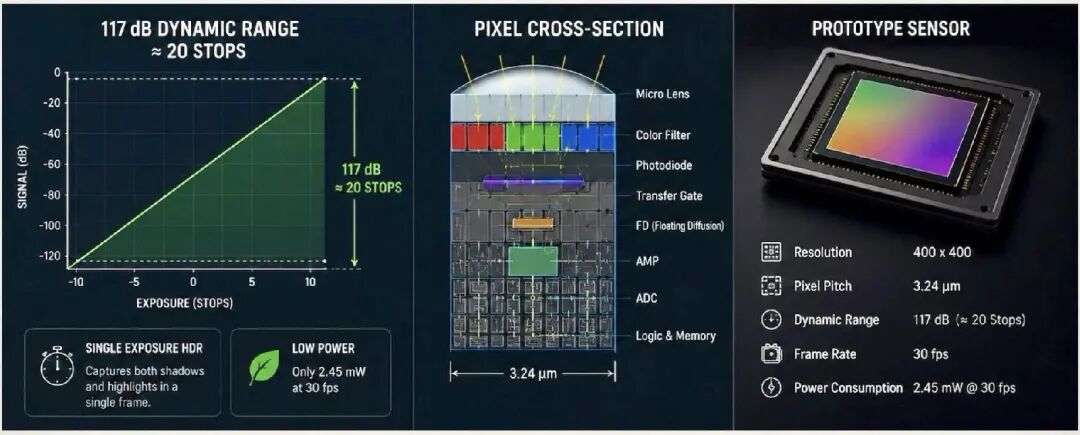

meta 合作研发数字像素传感器设计技术示意图，含堆叠层结构、HDR 处理链路及像素构造细节

meta 入局的行业价值

meta 的参与，让这项研究的价值不再局限于学术半导体领域。 meta 持续重金投入 AR 眼镜、空间计算、可穿戴人工智能设备及全天候机器视觉技术。这类未来终端设备，亟需同时兼顾高动态范围、低功耗、小型化与集成计算处理能力的成像系统，而这款传感器恰好完美契合需求。 其功耗表现尤为亮眼：30 帧帧率下整机功耗仅 2.45 毫瓦，对于一款拥有 117 分贝动态范围的传感器架构而言，功耗控制达到极高水准。超高能效意味着它更适配可穿戴设备与边缘 AI 场景，而非仅面向传统摄影器材。

会重塑电影摄影机的未来吗？

仅 400×400 的低分辨率，乍看之下这款原型传感器与专业影视成像无关。但纵观行业发展史，诸多突破性传感器技术均先从小尺寸实验阵列起步，后续再迭代商用大尺寸产品。背照式传感器、堆叠 DRAM 架构、进阶 HDR 系统、全局快门技术，均遵循这一发展规律。 该原型的核心目的是验证架构可行性，而非对标商用摄影机传感器。关键不在于这款原型能否直接搭载于电影摄影机，而在于其底层架构能否拓展适配大尺寸成像系统。 尽管该研究首要瞄准 AR、人工智能及机器视觉领域，但其对电影技术的启发意义深远。未来电影传感器或将在堆叠架构内部，直接集成实时 HDR 处理、计算色调映射、AI 降噪、智能运动分析以及低延迟画质优化功能。 这并不代表大尺寸传感器的光学优势失去价值：传感器画幅依旧在进光量、噪点控制、层次还原及电影质感呈现上起到决定性作用。但影像行业的未来，将是光学与计算成像并重的时代。 索尼、佳能、三星早已全力布局堆叠式传感器架构，而 meta 主导的这项研究，标志着行业下一个核心赛道：传感器将从被动捕光器件，进化为智能成像核心系统。

我们认为：未来摄影机传感器将不再只是单纯感光元件，更会成为整套成像链路的核心中枢。
