佳能近日提交了一项新专利，聚焦于数字图像传感器中一个特定却至关重要的环节——传感器读出图像数据速度。这一概念看似抽象，却直接影响着电影创作者日常关注的诸多问题，如滚动快门效应、最高帧率、运动畸变以及传感器整体响应速度。本文作者将解读佳能的技术目标，用通俗语言阐释其工作原理，以及该技术在实际影视制作中的重要意义。
佳能试图解决的核心问题
所有数码相机传感器均采用逐行读取图像数据的方式：选中每一行水平像素、读取数据、完成重置，再进入下一行。单帧图像的生成需要重复此过程数千次。问题的关键不仅在于读取像素值，传感器还必须在行与行之间重置内部信号线，以确保下一行数据读取的准确性，而这一重置步骤会消耗大量时间。当传感器分辨率极高或运行在高帧率模式下时，重置时间将成为性能瓶颈。简单来说，传感器在相邻行的间隙中花费了过多时间进行“自我清理”，而佳能的这项专利正是为了减少这种时间浪费。

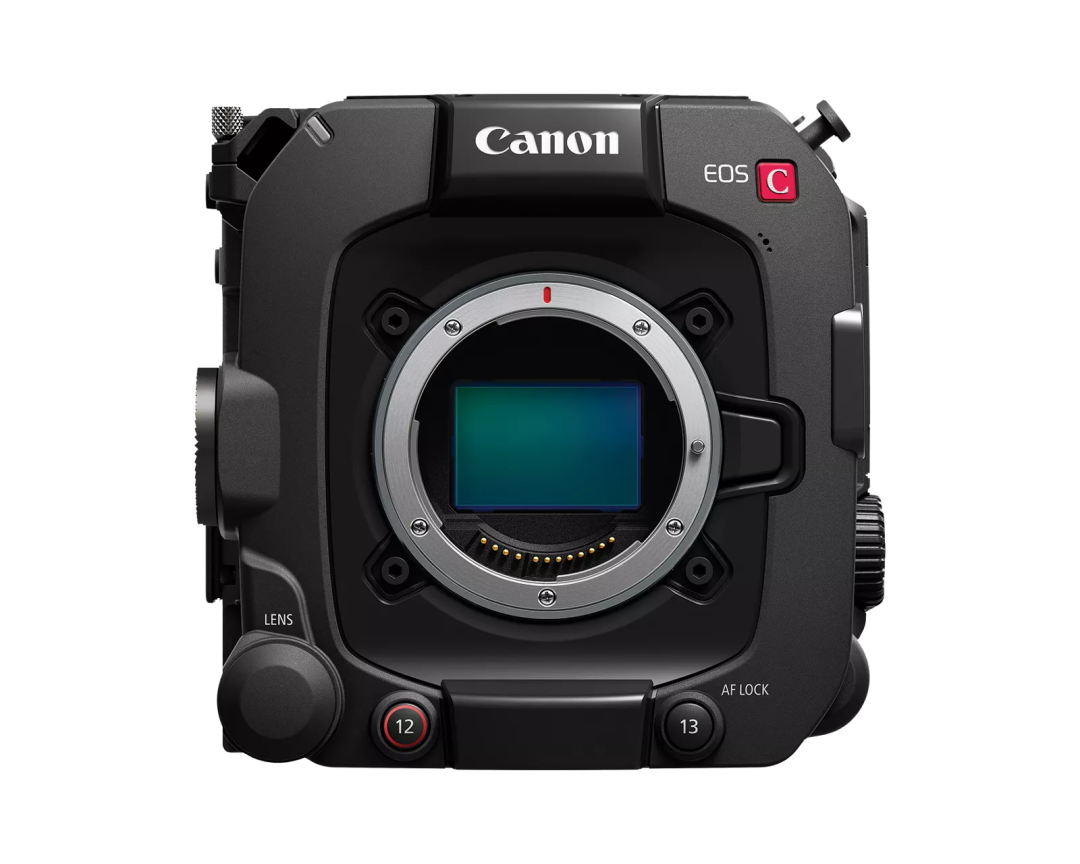

佳能 EOS Cinema C400 电影摄影机。
提升读出速度的实际意义
传感器读出速度指的是传感器遍历所有像素行并提取图像数据的快慢。更快的读出速度能带来多重优势：
减轻滚动快门畸变
提高最大帧率
缩短曝光到图像处理的延迟
提升电子快门视频表现
读出速度过慢则会引发一系列可见问题，如垂直线条倾斜、手持拍摄时的画面抖动，以及快速摇镜时的运动畸变。佳能并未改变像素捕获光线的方式，而是优化了光线捕获后传感器的数据传输流程。

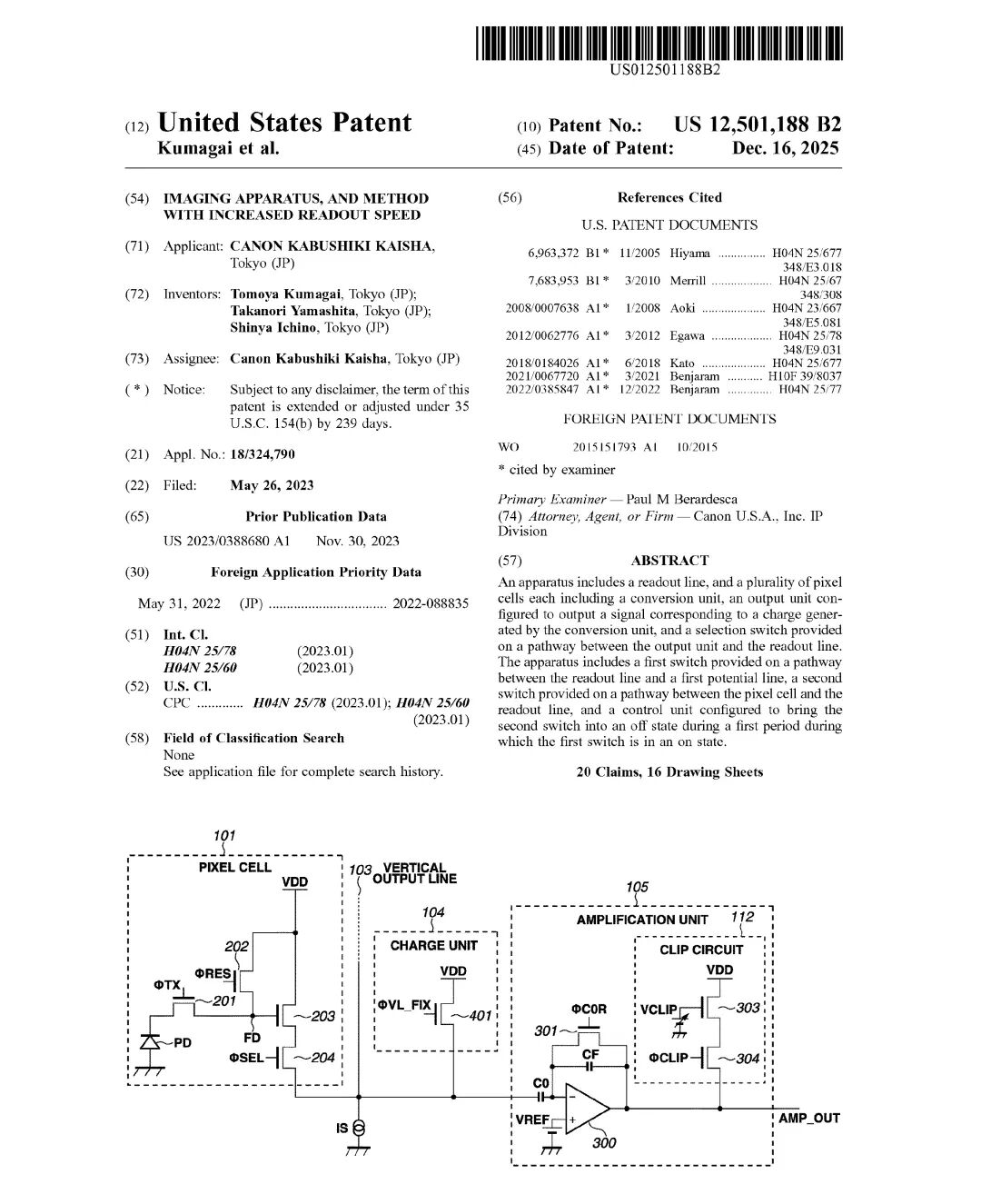

佳能专利：具备读出速度提升功能的成像装置及方法。
核心理念
佳能提出了一种新方案，可在快速重置传感器部分内部线路的同时，暂时隔离或保护后续的精密电子元件。这一过程类似水管系统的排水：每次使用后，需在下次使用前冲洗某一段管道。佳能的创新之处在于，能在不影响其他管道的前提下，更快地完成该段管道的冲洗，而实现这一目标的关键是开关组件。

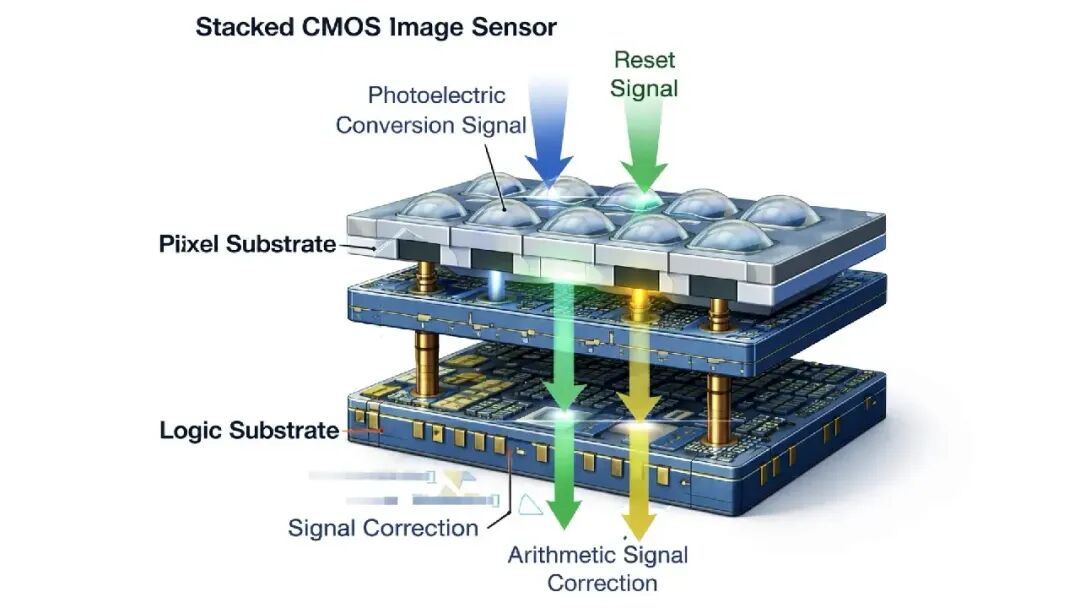

组成部件
该专利描述了四个协同工作的核心组件：
像素单元：负责捕获光线并将其转换为电信号的独立像素
读出线：用于将每一行像素数据传输至处理电路的共享信号通道
快速重置开关：可快速将读出线强制置于已知电状态，实现远超常规速度的线路重置
隔离保护开关：在快速重置过程中，暂时断开或稳定下游电子元件，避免其受到干扰

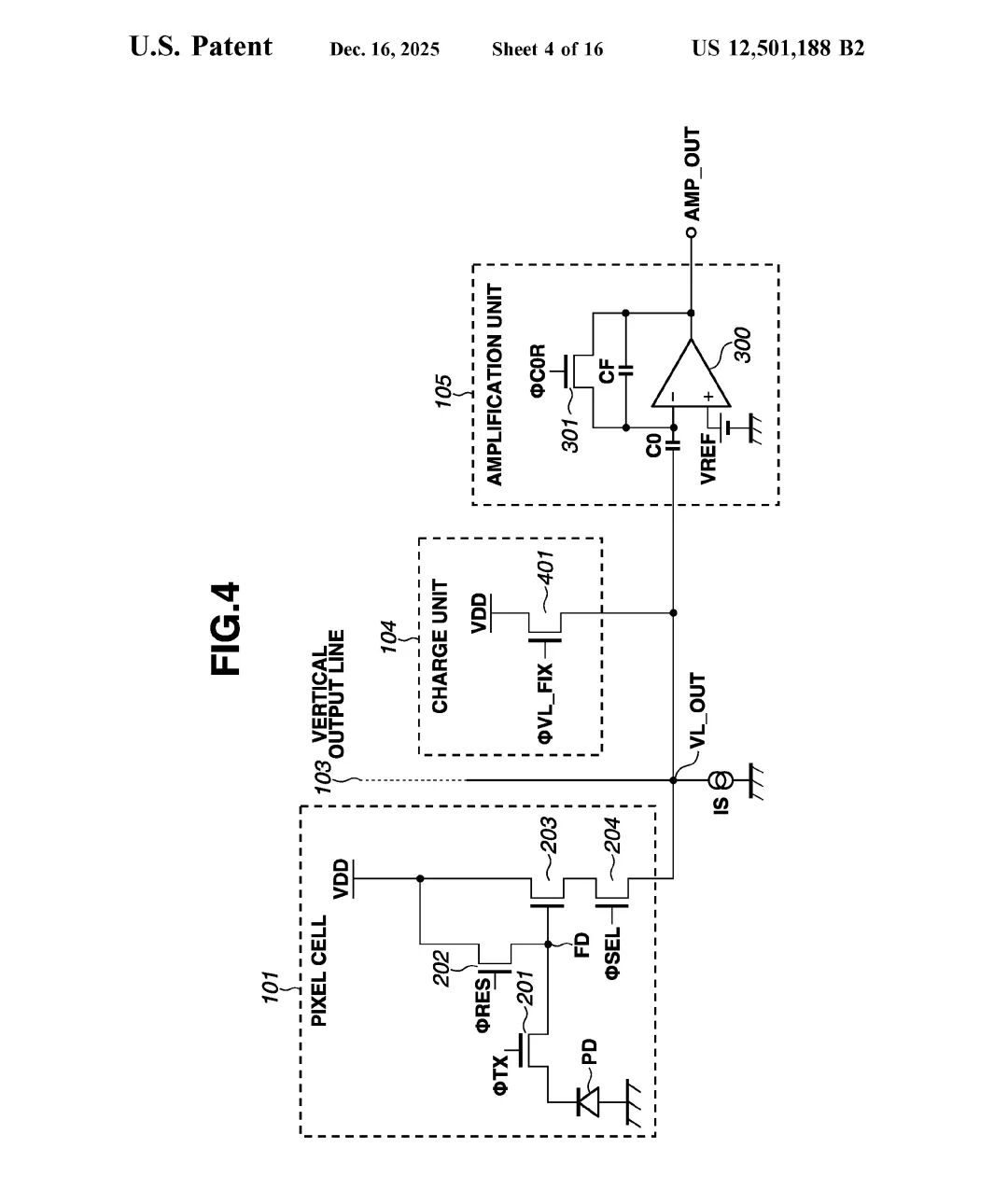

佳能专利：具备读出速度提升功能的成像装置及方法。
快速重置的技术难点
对读出线进行快速强制重置会产生电尖峰信号，这些信号可能干扰或破坏传感器后方的放大与转换电路。一旦这些电路受影响，图像质量将下降，出现噪声、偏移误差或列间亮度不均等问题。佳能的解决方案并非单纯追求速度，而是在不损害电路的前提下提升速度。专利中描述了多种实现方式，佳能可能会根据传感器设计选择其中一种或多种组合：
方法一：临时隔离。在快速重置过程中，将读出线与其他电路断开，减少电负载并防止噪声扩散。重置完成后，恢复连接并继续正常读出。
方法二：锁定放大器状态。暂时将放大电路强制置于稳定模式，使其输入与输出保持锁定。即便输入线路快速变化，输出电压也能保持稳定。简单来说，就是让放大器“忽略”重置过程。
方法三：输出钳位。采用限幅电路，防止放大器输出在重置过程中出现过大波动，保护电子元件免受极端电压变化的影响。
所有方法的核心目标一致：在快速重置的同时，保持信号链的稳定。

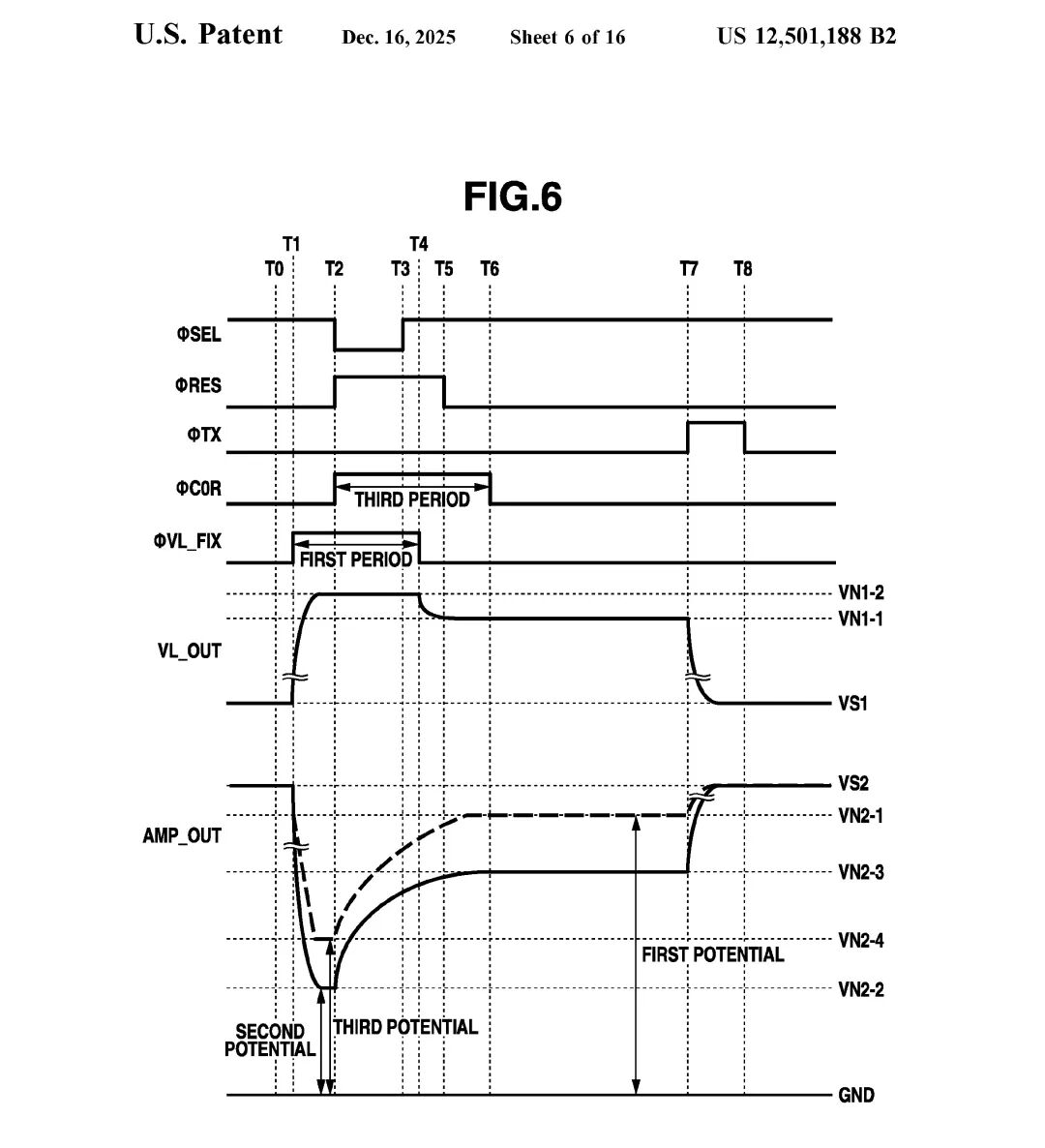

佳能专利：具备读出速度提升功能的成像装置及方法。
关键突破：操作重叠
该专利最核心的创新点在于操作重叠。传统传感器采用串行操作模式：读取一行→处理数据→重置线路→进入下一行。佳能通过调整时序，使传感器在处理上一行数据的同时，对部分电路进行重置。这种重叠操作减少了空闲时间，从而在不增加功耗或时钟频率的前提下提升了读出速度。
技术说明
需要明确的是：
这并非全域快门设计，像素仍采用逐行读取方式
专利未承诺具体的帧率提升幅度，也未给出任何具体数值
未指向特定的相机型号或传感器尺寸
该技术的核心意义在于，佳能正将滚动快门的性能推向极限。

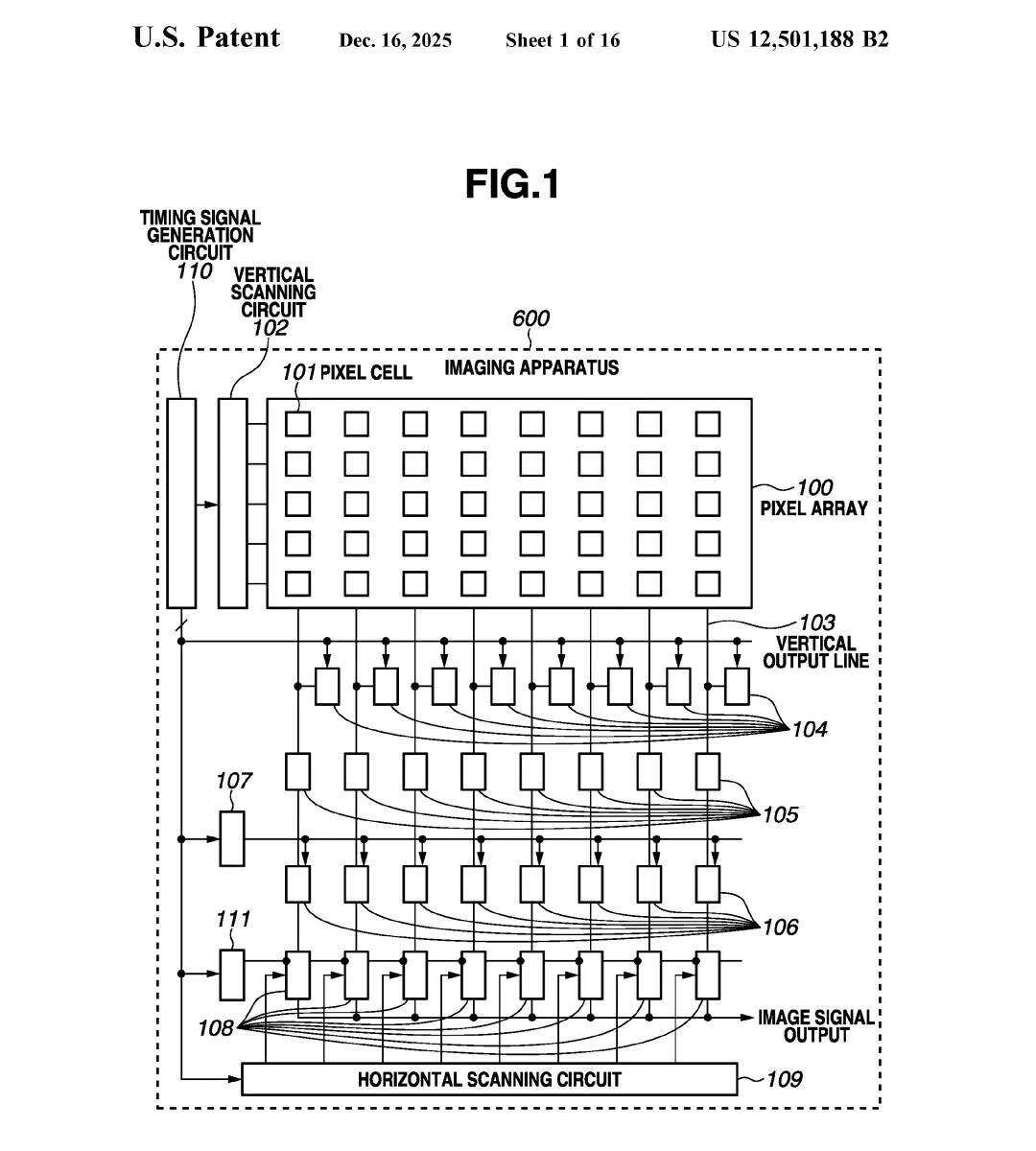

佳能专利：具备读出速度提升功能的成像装置及方法。
对创作者的重要意义
从影视创作者的角度来看，更快的传感器读出速度意味着诸多实际优势：
手持拍摄时画面更稳定，抖动更少
摇镜过程中垂直线条更平稳
实现更高可用帧率，同时避免严重滚动快门效应
提升电子快门视频的画质
增强高分辨率传感器的可靠性
对于电影机而言，这意味着在6K或8K分辨率下可实现更流畅的运动画面。对于无反相机而言，更有利于拍摄快速运动镜头，对于在手持拍摄视频时画面或将变得更稳定。
为何聚焦于此
真正的全域快门传感器存在诸多弊端，往往会导致动态范围降低、满阱容量减少或画质下降。佳能显然选择投入资源优化滚动快门传感器，使其尽可能实现高速、无畸变的表现，而非转向存在性能折损的全域快门架构。这项专利正是该战略的完美体现。
佳能的这项新专利并非孤立存在。过去一年，传感器制造商的研发目标呈现出明显的一致性：在不牺牲画质的前提下提升传感器读出速度。
技术趋势的整体意义
综合来看，在我们面前出现的清晰的行业趋势：相机制造商不再仅追求分辨率或动态范围，而是开始大力投入读出效率的优化。佳能的专利展示了一种电路层面的解决方案，而尼康等厂商则通过传感器架构和系统级设计应对同一问题。对于影视创作者而言，这一趋势意味着未来的相机无需依赖全域快门传感器，也无需在画质上做出重大让步，就能实现更高帧率、更流畅的运动画面和更轻微的滚动快门效应。佳能的这项专利再次明确信号：传感器读出速度正成为现代相机研发的核心竞争领域。佳能正研发一种更智能的方法，以更快速度将图像数据从传感器中传输出来。通过在保护其他电路的同时更高效地重置内部信号线，佳能有望减少行间读出时间，实现性能突破。
