斯坦尼康可以让我们拍摄运动镜头的时候更加得心应手，这篇文章就给大家详细解析一下斯坦尼康的一些基本构造。
斯坦尼康（Steadicam）是一种机械稳定器，由美国人Garrett Brown于20世纪70年代发明，其通过机械稳定消除手持摄影的晃动，减震臂可消除摄影师运动时的上下抖动。由于其纯机械平衡稳定与减震的特性，承重能力强，要求斯坦尼康操作手具有一定的熟练度。
基本构造

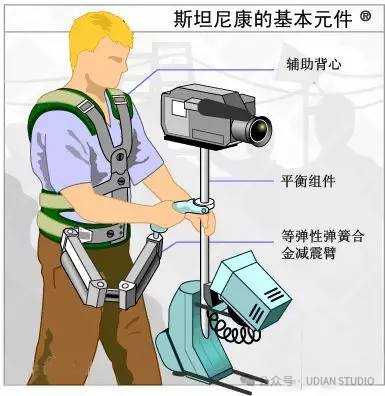

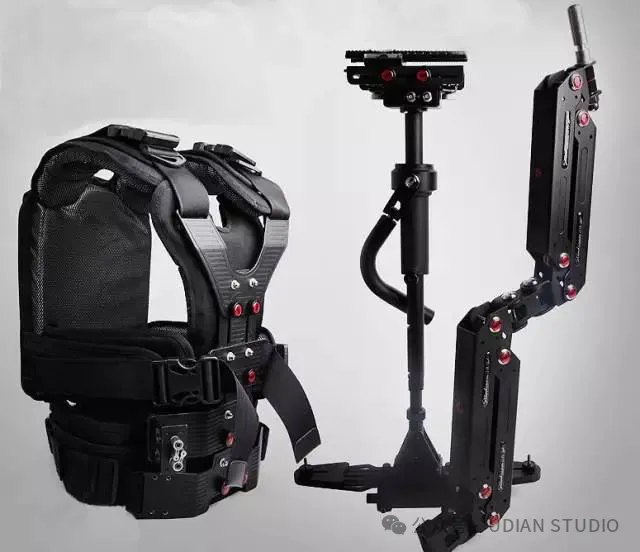

斯坦尼康的组成大致可以分成三个部分，穿戴背心、平衡杆、减震臂。

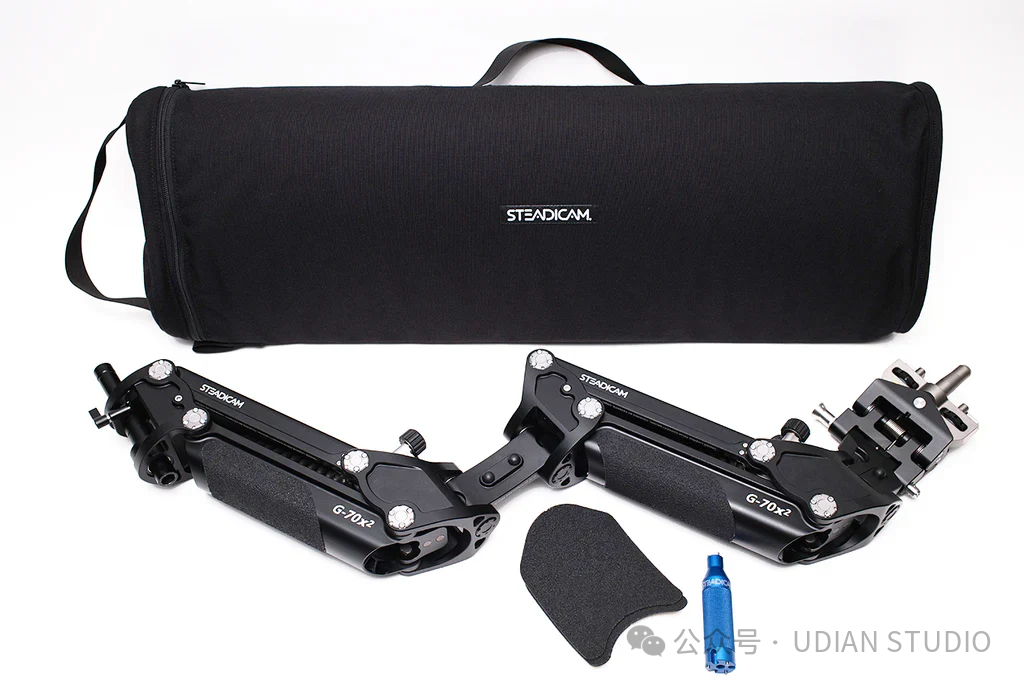

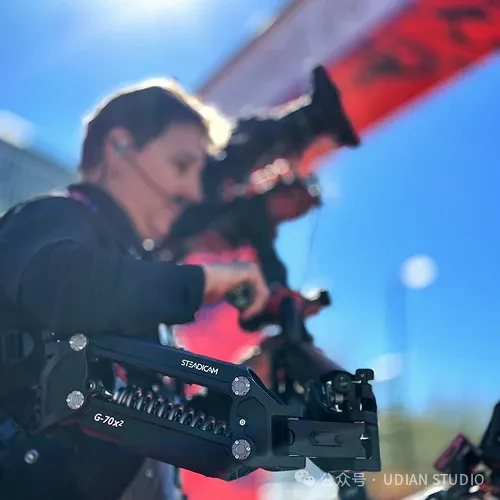

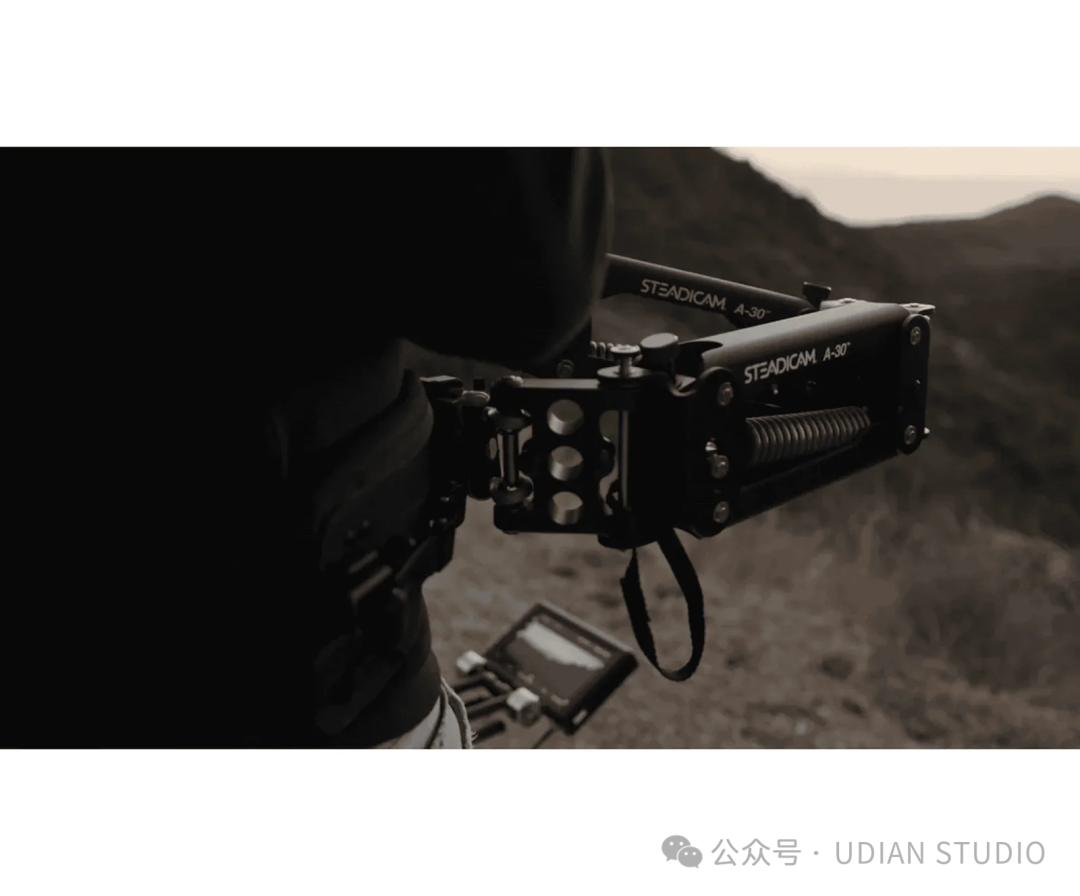

01 减震臂
1.1 核心功能：隔离垂直方向的震动与颠簸
减震臂的核心功能，不是阻止运动，而是进行“隔离”。 它通过精密的机械结构，将摄影机与摄影师身体的上下颠簸和震动分离开来。
想象一下：当你行走时，你的肩膀会沿着一条类似正弦波的轨迹上下运动。如果没有减震臂，这个上下运动将直接传递给摄影机，导致画面令人不适地颠簸。减震臂的作用，就是像一个高度灵敏的“机械过滤器”，吸收掉这条运动轨迹中的高频震动和大幅颠簸，只留下平滑的低频移动传递给摄影机。这是斯坦尼康系统中最为精妙的部分，是它实现了“漂浮感”的魔法。
1.2 结构与组成
一套典型的减震臂通常由以下部分构成：
臂段：通常由两段或三段高强度、轻质的金属（如航空铝或钛合金）或碳纤维杆组成。这些臂段通过特殊的铰链连接。

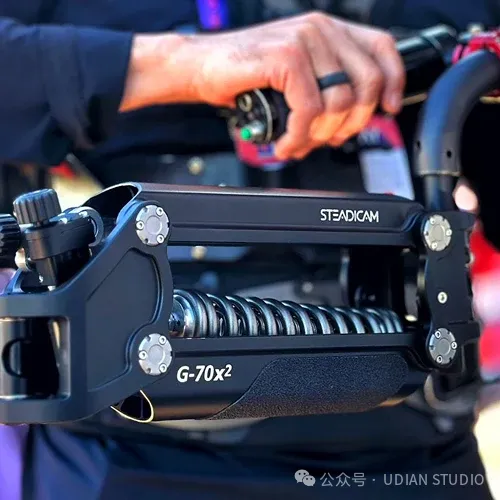

弹簧系统：精密弹簧隐藏在臂杆内部，是提供减震力的核心。通过更换不同强度的弹簧或调节预紧力，来匹配不同重量的摄影机配置。
等低座：位于减震臂的底端，用于连接到摄影师所穿的背心上。它是一个快速的连接/断开机构。
万向节连接头：位于减震臂的顶端，用于连接万向节，进而连接整个平衡杆和摄影机系统。
调节机构：包括用于调节弹簧张力的旋钮或机构，以适应不同的设备重量。
1.3 工作原理
减震臂的工作原理基于经典的等臂杠杆和胡克定律。
当你行走时，你的身体和肩膀会自然地上下运动。这个运动传递到减震臂连接背心的一端，减震臂内部的弹簧会吸收并抵消这些上下运动的能量。它就像一个高度灵敏的汽车悬挂系统，无论你的身体如何上下颠簸，减震臂都能努力保持其另一端的万向节 处于一个相对恒定的高度。它主要解决的是垂直轴（Z轴） 的震动。
等臂杠杆原理：减震臂的每一段都可以看作一个等臂杠杆，支点在中间，一端连接着摄影师（通过背心），另一端连接着摄影机（通过万向节）。当摄影师的身体向上移动时，通过杠杆作用，会施加一个力试图让摄影机一端向下移动。当摄影师的身体向下移动时，则会试图让摄影机一端向上移动。等臂杠杆在这里起到了一个 “运动方向转换器” 的作用。它将身体恼人的上下颠簸，转换为了弹簧系统能够处理的、摄影机端的上下运动。
弹簧的对抗与吸收：在这里，弹簧发挥了关键作用。它被预紧在一个平衡状态下。当上述杠杆力试图推动摄影机向下时，弹簧会提供一个反向的力来抵抗这个运动，吸收掉大部分能量。同样，当杠杆力试图拉动摄影机向上时，弹簧也会反向抵抗。最终效果是： 摄影师身体的上下运动，被弹簧的对抗力大部分“抵消”了。传递到摄影机一端的，只剩下被大幅平滑化后的残余运动。
简单比喻：
想象一个高级汽车的独立悬挂系统。当一个车轮压过坑洼上下跳动时，悬挂系统中的弹簧和减震器会吸收这个冲击，确保车身保持相对平稳。减震臂就是斯坦尼康的“悬挂系统”，你的身体是“车轮”，而摄影机就是“车身”
理想的状态是，当整个系统完美平衡后，你用手指轻轻一点减震臂，它就会柔和地上下浮动，既不会过硬（无法有效减震），也不会过软（像果冻一样难以控制），而摄影机本身始终保持在一个高度。
1.4 关键特性与调节
浮动与平衡：一个完美调校的减震臂，其顶端（连接摄影机的一端）应该处于一种“失重”或“漂浮”的状态。
测试方法：当系统完全平衡后，用手指轻轻点一下减震臂顶端，它会开始柔和地上下浮动，并像钟摆一样慢慢停止。如果它一动不动，说明太“硬”，无法有效减震；如果它来回振荡不停，说明太“软”，难以控制。
弹簧刚度的调节：这是减震臂最重要的调节功能。弹簧的刚度必须与整个摄影机系统的总重量精确匹配。太软：摄影机系统会像在果冻上一样，过度反应，漂浮不定，难以控制。太硬：减震臂无法有效伸缩，无法吸收震动，摄影机会直接传递身体的颠簸。操作员通过更换不同强度的弹簧或调节预紧力旋钮，来找到那个“刚刚好”的平衡点。
自由度：减震臂主要解决的是垂直轴的运动。它允许摄影机在水平面上自由移动（平移、俯仰、旋转），同时过滤掉垂直方向的干扰。

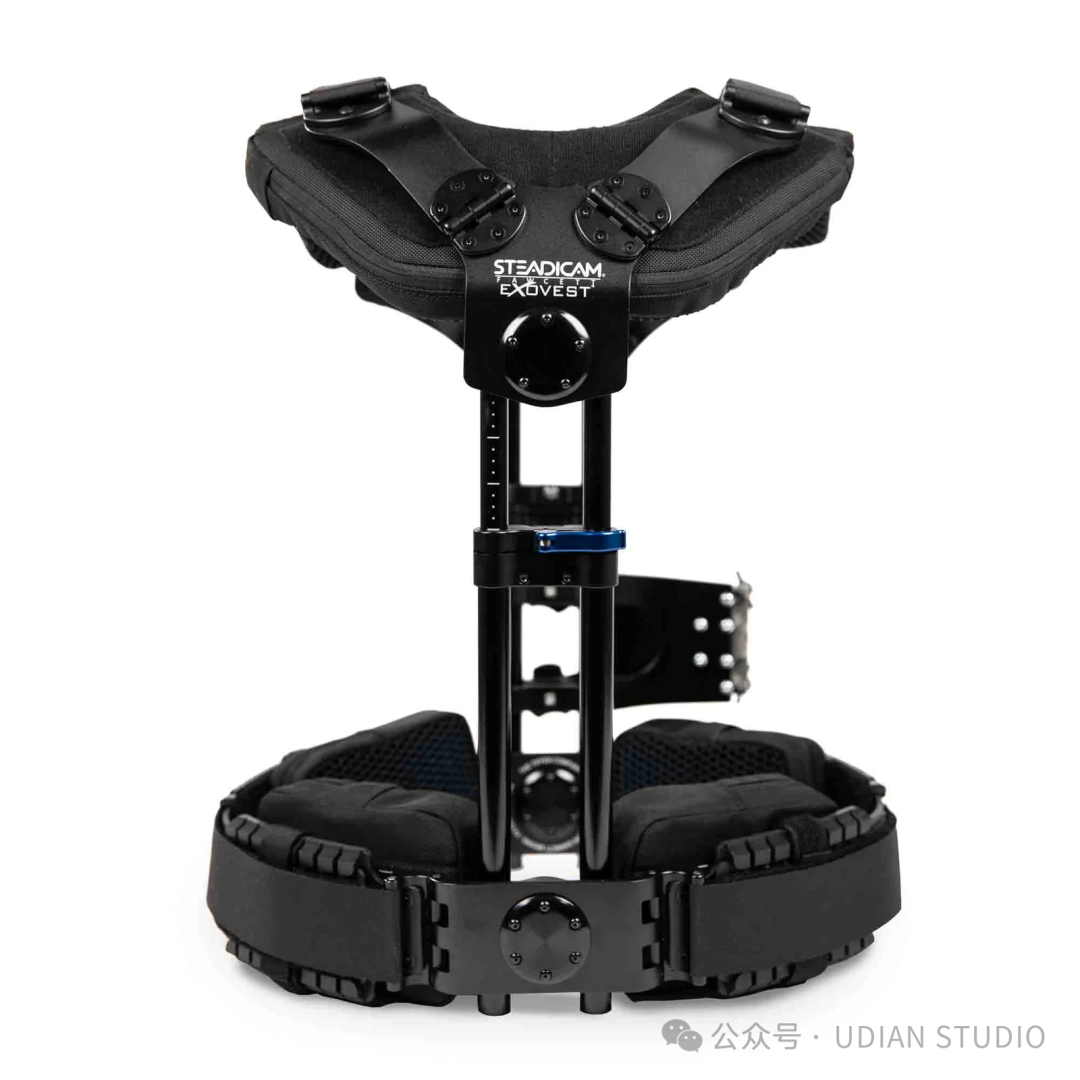

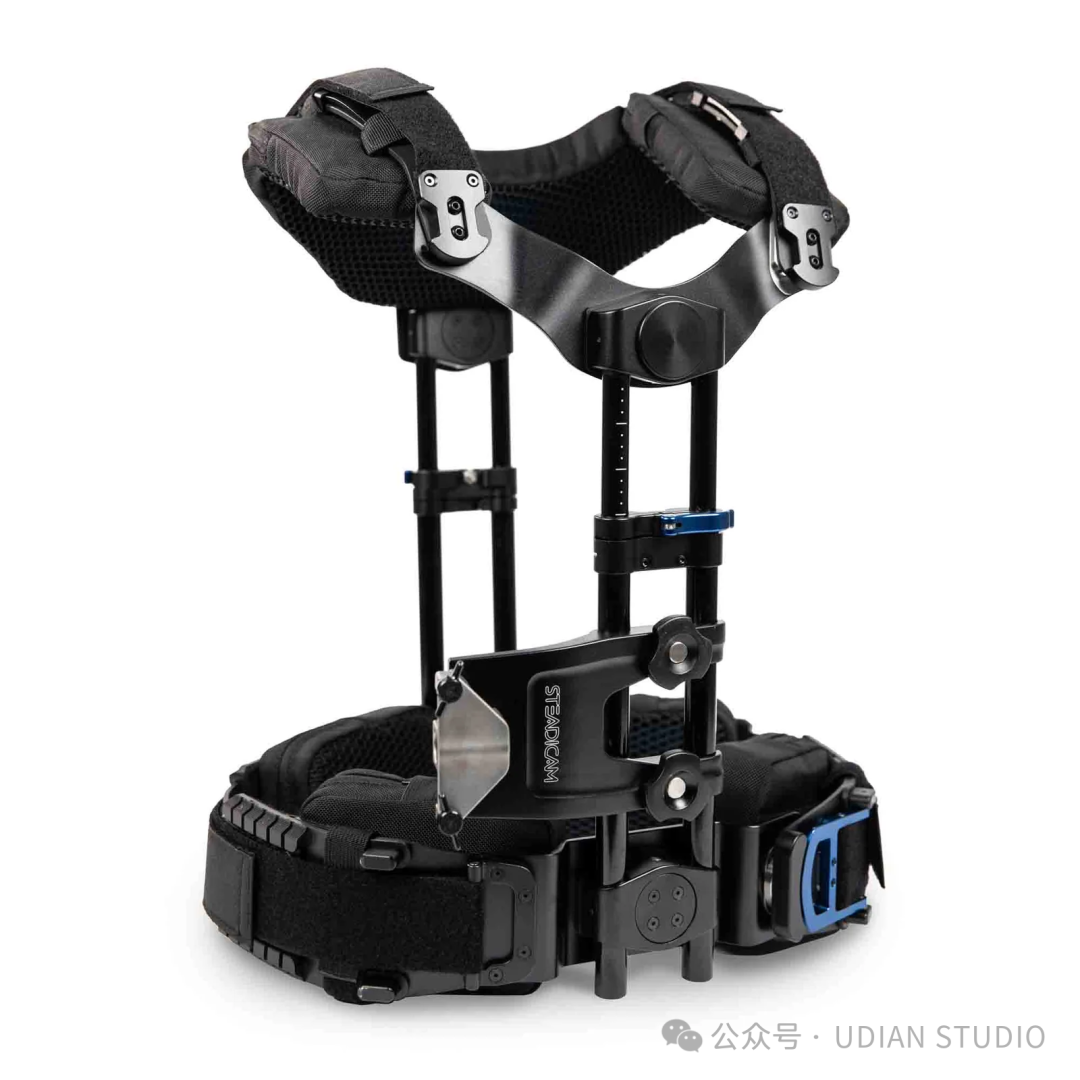

02 承重背心
2.1 核心功能：从“负重”到“人机合一”
承重背心的核心功能可以概括为三点：
重量分布与转移：这是其最根本的作用。它将整套设备（可能重达15-25公斤）的重量分布到人体最强壮的核心肌群——肩部、背部、腰部和臀腿部。
稳定的操作平台：它为减震臂提供了一个稳固且灵活的锚点。任何来自身体的微小晃动都必须通过这个平台进行传递，再由减震臂吸收。背心本身的稳定性直接决定了减震臂的工作效率。
动作的自由度：一个优秀的背心在分散重量的同时，并不会锁死操作员的身体。相反，它必须允许操作员进行行走、奔跑、下蹲、转身甚至上下楼梯等复杂动作，成为操作员身体的“外骨骼”。
2.2 结构与设计：工程学与人体工学的结合
一套专业的承重背心通常由以下部分构成：
主体框架/骨架：材质通常采用高强度的工程塑料、碳纤维复合材料或金属（如镁合金）制成。这些材料确保了在轻量化的同时，具备极高的结构强度和耐久性。框架的设计模仿了人体的核心肌肉群和骨骼结构，形成一个刚性的“壳”，作为力量的传导主体。
衬垫系统：内部覆盖有高密度、透气、吸汗的记忆海绵或高性能泡沫。衬垫并非均匀分布，而是根据人体曲线和压力点进行科学排布，尤其在肩部、背部和髋骨接触点最为厚实。作用是防止坚硬的框架直接压迫身体，避免淤青和疼痛。同时增加摩擦力，帮助背心更紧密地贴合身体，防止滑动和旋转，确保动作的精准传递。
调节系统：这是背心能否“合身”的关键。通常包括：
肩带：可调节长度和角度，以适应不同肩宽和肩型。
胸带：提供上身的辅助固定，防止背心左右晃动。
侧带/腰围带：通常位于肋骨下方，用于将背心紧密地包裹在腰部，确保主要重量由髋部承担。
所有带子通常都采用快拆扣具（如ISO插扣），方便快速穿脱。

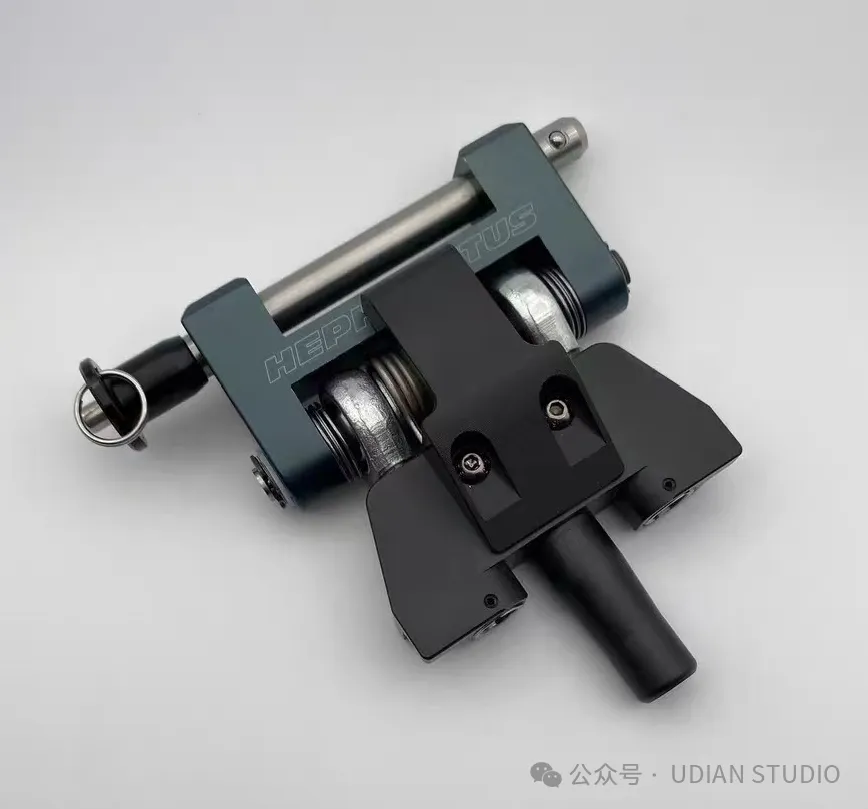

连接接口——等低座：这是背心上与减震臂连接的专用接口。它通常是一个精密的、带锁止机制的金属件，位于操作员髋部一侧（通常是惯用手另一侧）。其核心功能是提供一个快速连接和断开的支点，同时保证减震臂能在所有必要方向上自由活动。一个稳固的起点是减震臂有效工作的先决条件。
2.3 工作原理：生物力学应用
背心的工作原理基于一个简单的生物力学原理：用身体最强壮的部分去承担重量，同时不影响自由行动。
从肩膀到髋部：如果没有背心，操作员需要用肩膀和手臂的力量硬扛整个系统，不到几分钟就会疲劳。背心通过其框架结构，将受力点从脆弱的肩膀向下转移，让宽大的髂骨（髋骨）成为主要的承重平台。这里是人体承重能力最强的部位之一。正确的重量分布能有效预防操作员的肌肉和脊柱损伤。
均匀分布压力：通过可调节的带子和宽大的衬垫，背心将巨大的集中负载，分散到更大的皮肤表面区域。这极大地降低了压强，避免了局部疼痛和血液循环不畅。
创造动态统一体：当背心完美贴合后，操作员、背心、减震臂和摄影机就形成了一个统一的动态系统。操作员的运动意图可以精准地通过这个系统传递，而系统本身的惯性又通过背心反馈给操作员，形成一种“肌肉记忆”和“人机反馈”，使得操控变得直观。
2.4 如何选择与调试一个合身的背心
“合身”是背心的灵魂。 一个不合身的背心就像一双不合脚的鞋，不仅痛苦，而且根本无法正常工作。
主要承重部位：穿上后，你应该感觉到重量主要由你的髋部和下背部承担，肩膀只起到辅助稳定和防止前倾的作用，而不是主要受力点。
紧密贴合，但不束缚：背心应该像第二层皮肤一样紧贴身体，在你深呼吸时能感觉到压力，但不应让你感到呼吸困难和行动受限。
无晃动：系紧所有带子后，用力扭动身体和跳跃，背心核心部分不应与你的躯干发生相对移动。任何滑动都会直接影响画面的稳定性。
动作自由度：确保你能在穿着背心的情况下，轻松地完成深蹲、弯腰、转身等拍摄中需要的动作。

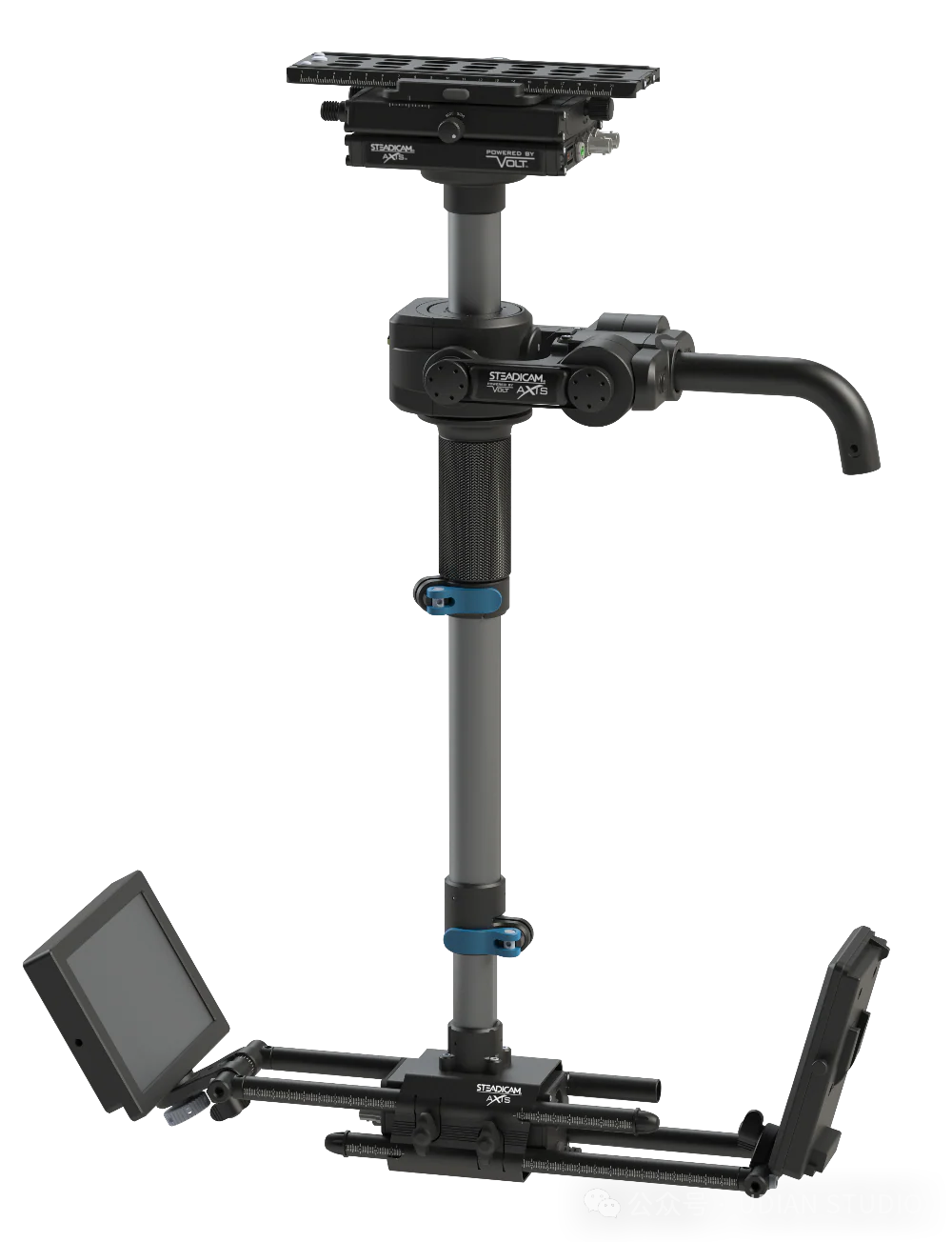

03 平衡杆
一个精密的惯性稳定平台，可将整体分解为上下两部分。
3.1 核心功能：稳定与操控的枢纽
平衡杆的核心功能可以概括为三点：
提供惯性稳定：通过精确的平衡配置，赋予整个摄影机系统巨大的惯性，使其能够抵抗突如其来的外力干扰，保持运动方向的平滑和姿态的稳定。
实现静态平衡：作为一个可调节的杠杆，它允许操作员将摄影机系统的重心精确地调整到万向节轴承的中心点，这是实现“失重漂浮”状态的前提。
作为主操控界面：操作员通过手持平衡杆，来直接控制整个摄影机系统，完成所有预期的运镜轨迹。

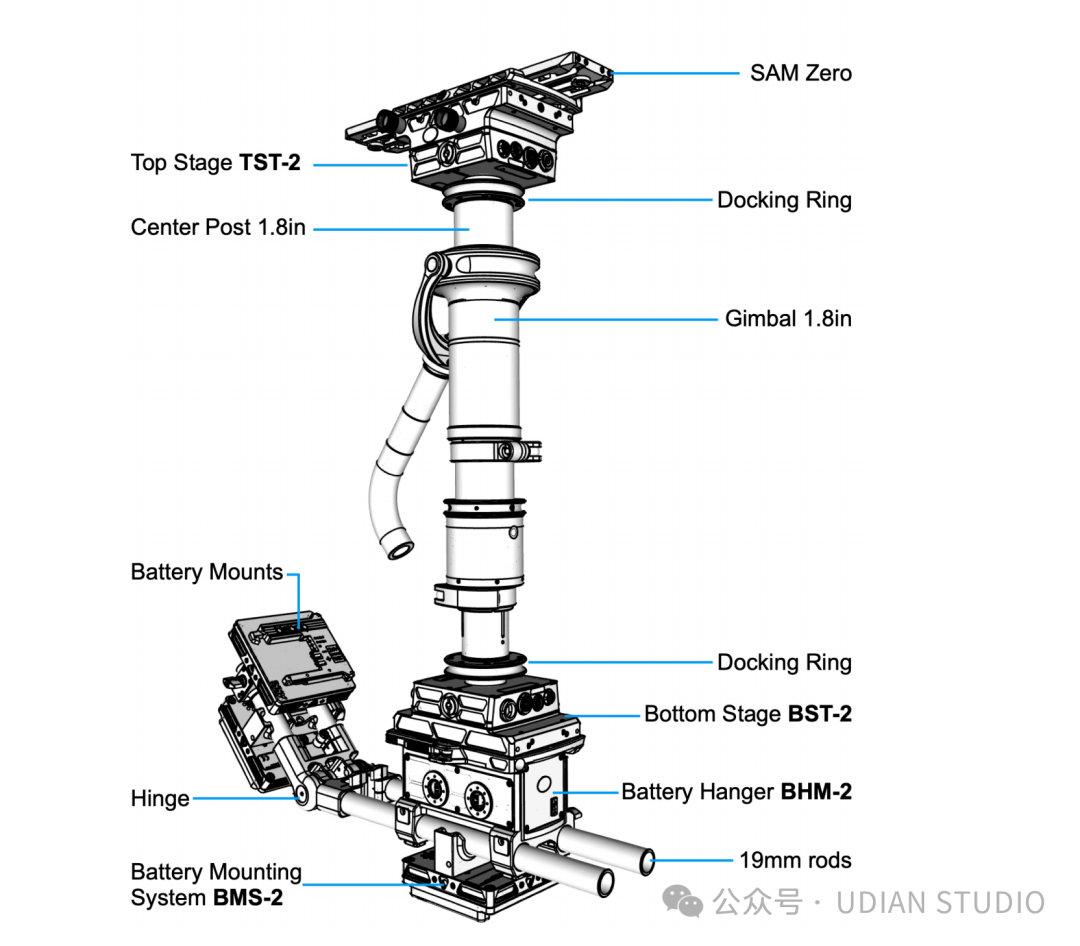

3.2 结构与组成：一个精密的杠杆系统
一套典型的平衡杆由以下关键部件构成：

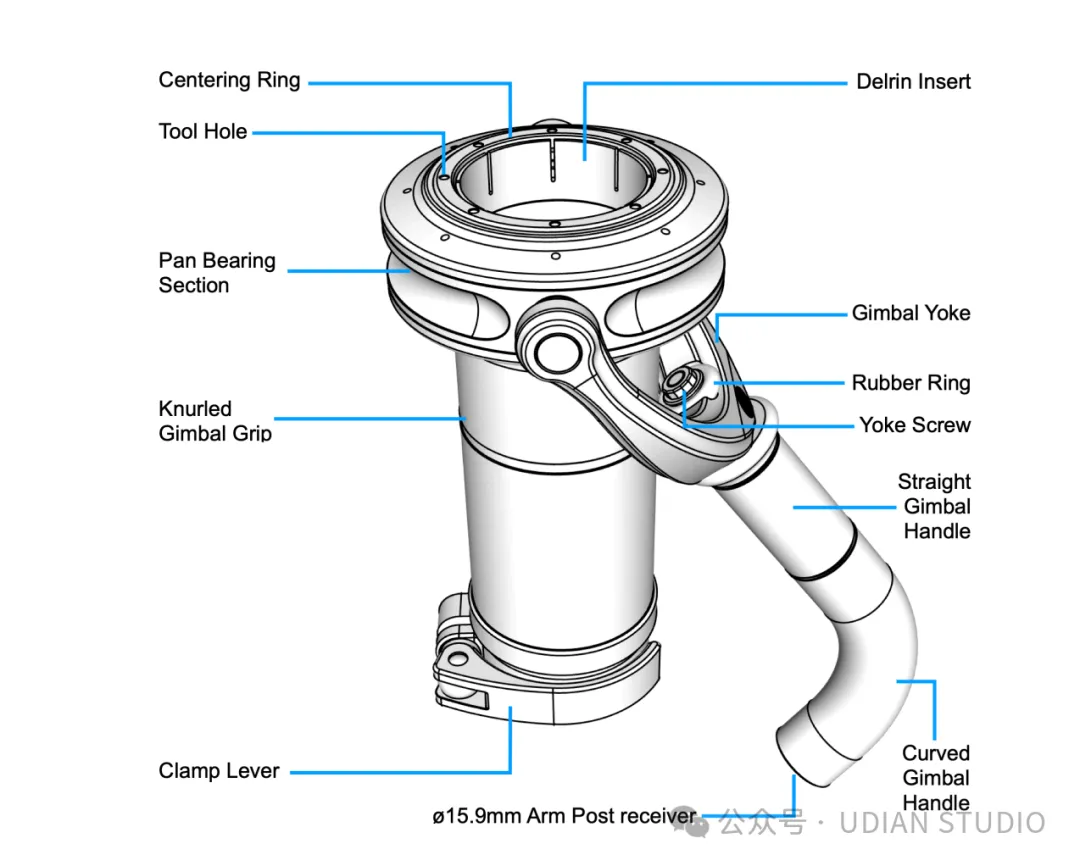

万向节：位于平衡杆中部，是连接减震臂顶端的接口。这是一个低摩擦、高精度的轴承。它是整个平衡杆的支点。当系统完美平衡后，整个平衡杆和摄影机可以围绕这个支点，像指南针一样，在任意方向上自由、顺滑地倾斜和转动。万向节的顺滑度直接决定了操作的精细程度。

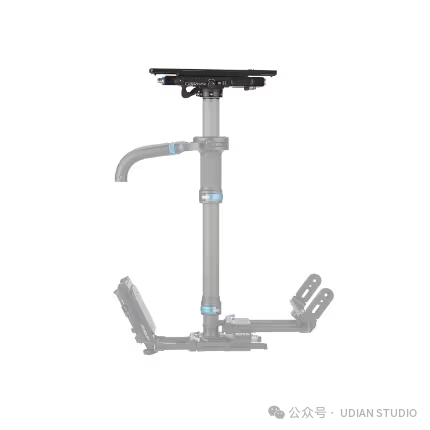

摄影机平台：位于平衡杆的顶端。一个用于安装和固定摄影机的快装板。它通常可以在前后和左右两个方向上进行微调（在安装摄影机之前记得先把微调旋钮置于中位，并对摄影机整体测量重心位置，保持与杆的中心一致），实现系统的前后平衡与左右平衡。

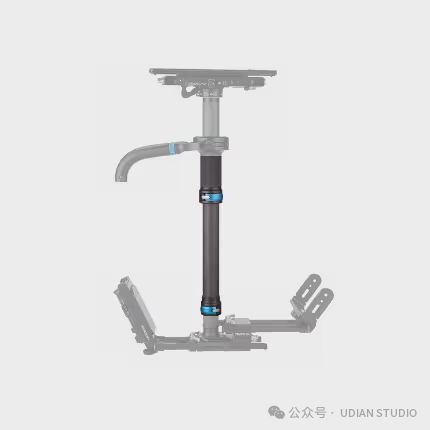

杆体：连接顶部平台和底部平台的主体。它可伸缩，以适应不同大小和重量的摄影机配置。由高强度、轻质的金属材质制成（如铝合金、碳纤维）。

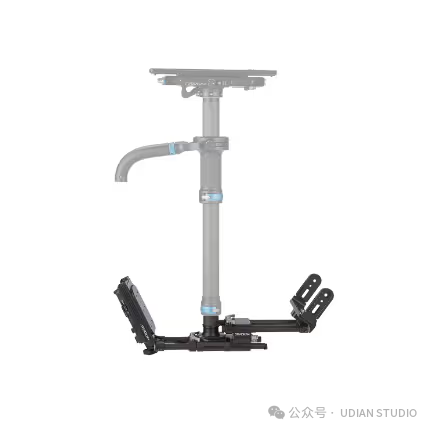

底部平台/监视器支架：位于平衡杆的底端。在底部前端安装监视器，可以让操作员能够实时观看构图的同时，注意脚下是否安全，便于运动。在底部后段安装电池，为摄影机和监视器供电，同时充当配重，通过调节电池和监视器在底部平台上的前后位置，来实现系统的上下平衡。
扶手：安装在杆体上，可供手握的一个或多个手柄。这是操作员主要的手动控制点。操作员通过扶手来施加细微的力，引导系统运动，而不是“紧握”或“硬掰”。

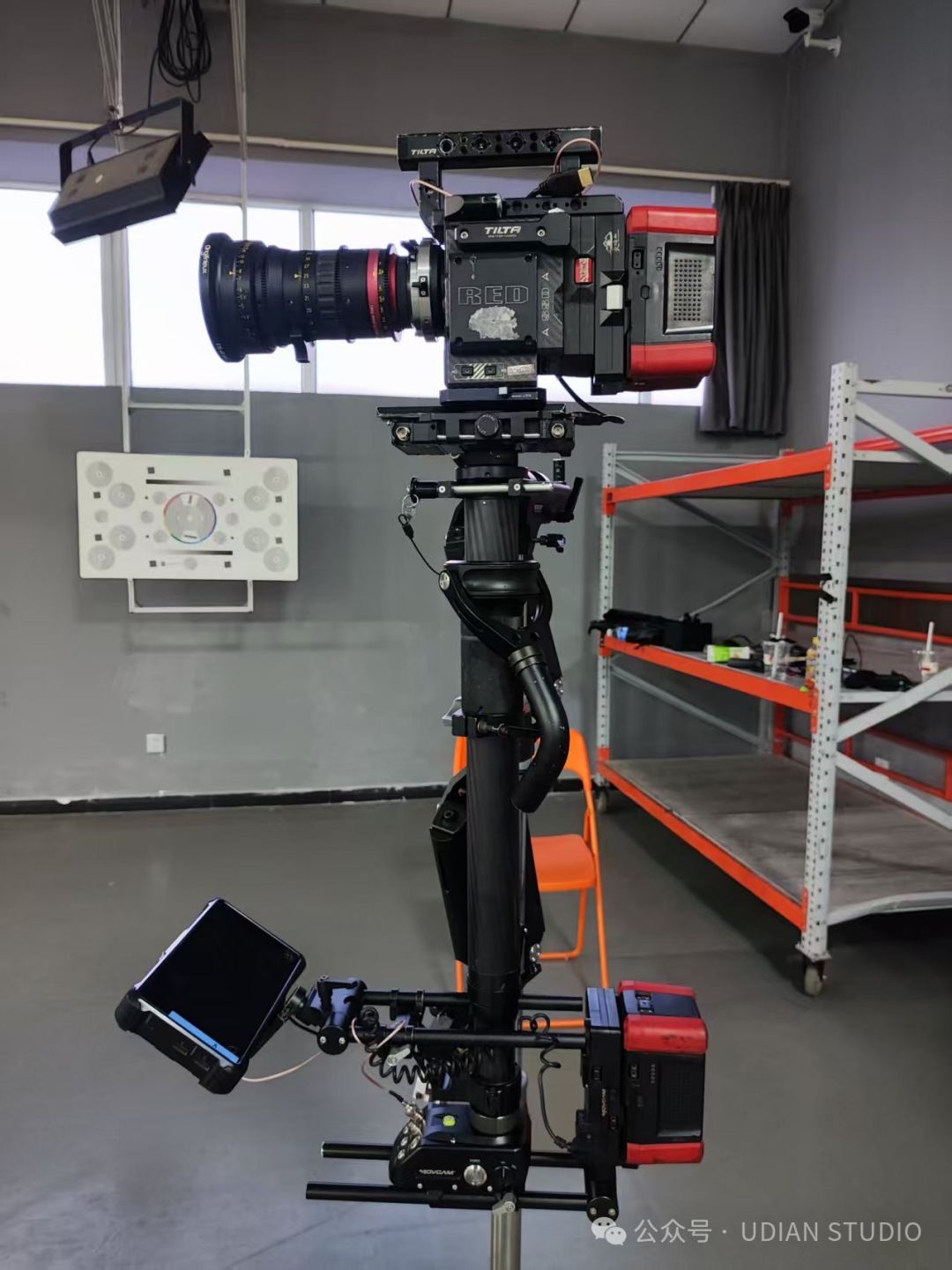

3.3 工作原理：静态平衡的艺术
平衡杆工作的核心是静态平衡。这是一个在拍摄前必须完成的、如同仪式般的精确调校过程。目标是让系统的重心完美地落在万向节轴承的中心，此时系统处于随遇平衡状态。
调校过程遵循严格的顺序，被称为“三轴平衡”：
第一步：上下平衡
通过调节伸缩杆体的长度，或者调节底部平台上电池和监视器的前后位置。找到平衡杆的稳定点，使杆体在水平状态下，松开手，朝底部下坠时间大概3s左右，具体情况视拍摄内容和个人习惯而定。
第二步：前后平衡
调节顶部摄影机平台的前后位置。确保摄影机在俯仰（前后倾斜）方向上是平衡的。
第三步：左右平衡
调节顶部摄影机平台的左右位置。确保摄影机在横滚（左右倾斜）方向上是平衡的。
3.4 操作哲学：引导而非操控
一旦平衡完成，操作平衡杆的方式就完全不同于手持任何东西：
轻柔的接触：操作员的手只是轻轻地放在扶手上，用指尖和手腕发出指令。
引导惯性：你不是在“移动”一个重物，而是在“引导”一个已经处于运动状态或准备运动的、具有巨大惯性的物体。想象一下推动一个沉重的飞轮，启动需要一点力，但一旦运动起来，只需很小的力就能维持，并且很难突然停止。
预见性：优秀的操作员会预见运动轨迹，提前开始引导，并允许系统惯性自然地将运动结束。
动态平衡：在复杂运动中，操作员会适时地施加微小的力来“驾驭”系统的惯性，例如在转身结束时，利用惯性让摄影机自然平滑地停止，而不是死板地刹停。例如启停的时候，需要预知惯性是如何影响摄影机运动，并引导惯性，不使得惯性直接作用于画面。
误区：
握得太紧：这会导致肌肉紧张，将身体的抖动直接传递给系统，破坏稳定性。
过度校正：当系统稍有倾斜时，不要猛地拉回。应施加一个微小、反向的力，让系统柔和地回到水平。
为什么它不可替代？
电子稳定器是一场伟大的技术民主化革命，它让稳定拍摄变得简单、廉价且易于上手，满足了绝大多数创作需求。然而，斯坦尼康代表的是一种机械工程的巅峰和操作艺术的升华。它并非被“取代”，而是占据了另一个维度的生态位。对于追求极致影像质感、绝对可靠性和人机合一创作体验的专业电影工业而言，这套纯粹的机械平衡系统，至今仍是皇冠上的明珠，它们在业余爱好者圈子里不流行。在专业圈子里，它们仍然是首选。
不过Steadicam Volt 系统，一款为 Steadicam 操作员提供水平稳定性的工具电子辅助平衡，大幅度降低了操控的难度，使他们能够在完全手动和自动辅助模式之间轻松切换。
尽管现代电子三轴稳定器非常强大，但纯机械的减震臂仍有其独特优势：
无延迟：机械反应是即时的，没有电子传感器和电机带来的任何计算延迟。
无限续航：不依赖电力，可以全天候连续工作。
独特质感：它提供的稳定感并非“绝对锁定”的电子感，而是一种带有轻微生命感的、有机的平滑，许多摄影师认为这更具电影感和代入感。
超高负载：能够支撑更重的电影级摄影机和镜头组合
斯坦尼康系统通过纯粹的机械平衡，创造了一个稳定、顺从且充满惯性的平台。掌握承重背心、减震臂、平衡杆的调校与和理解其工作状态，让摄影机得以在其中平稳“飞行”，是成为一名优秀斯坦尼康摄影师的第一步，也是最关键的一步。
