来源：UDIAN STUDIO公众号
随着电机、传感器、陀螺仪、控制算法的发展，「用电机 + 电子 + 算法」来稳定摄影机，成为可能。相较于机械稳定器，这种方式明显“门槛更低、操作更方便、启动更快”。 一种新的稳定器形式——电子万向稳定器（“gimbal” + Brushless motor / 电机 + 电子平衡）开始出现。
基本构造
稳定器的物理组成结构大致可以分成三个部分，手柄延长脚架、电池手柄、稳定器主体（多轴结构）。
01 手柄延长脚架
操作稳定器的主要握持部位和停靠支腿。
延长与低角度：可延伸手柄长度，方便进行高、低角度的创意拍摄。
稳定底座：底部通常集成三脚架，用于固定放置让稳定器独立站立、临时休息，完成延时摄影。
明白了手柄延长脚架的作用，就可以拓展思维，把原装的脚架换成独脚架或其他配件。
利用独脚架代替并延长手柄延长脚架

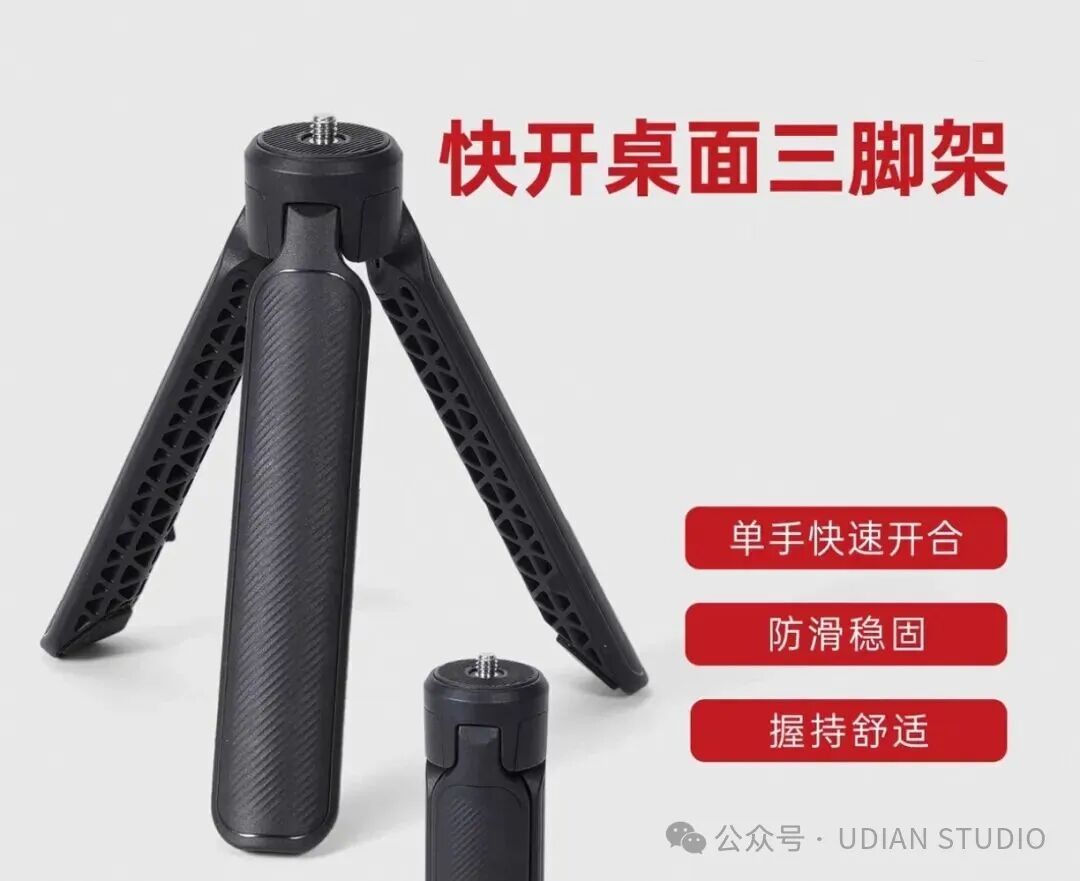

一键快开手柄脚架（无广纯分享）
这两个东西你用了之后都会上瘾，特别是一键快开手柄脚架。原本你打开支腿需要掰三下，现在只需要用一下，实现秒级架设。这东西就和 DJI RS3 Pro的一键锁轴一样，用过之后就回不去了，原装的脚架已经被我打入冷宫落灰。这篇文章没有接广子，纯分享内容，希望有赞助商看到可以联系我hh。

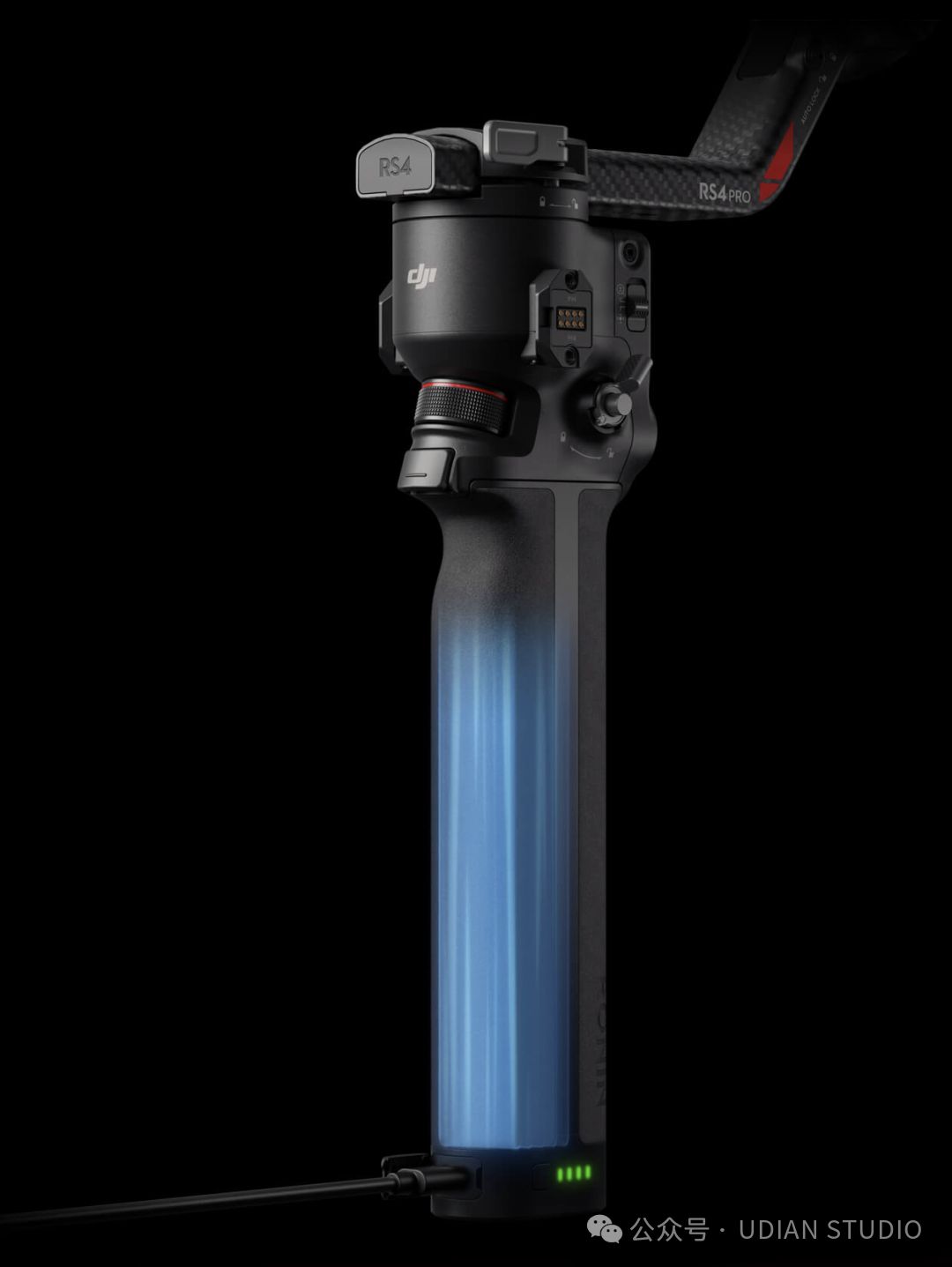

02 电池手柄
驱动整个系统的电池，通常可拆卸，方便更换电池以进行长时间拍摄，但一般一套稳定器只有一块电池手柄。
续航保障：其容量直接决定了一次能拍摄多久，基本原装电池可以保障一整天的拍摄。实在不行也可以连接充电宝供电。
外设供电：部分型号可通过它为相机、跟焦器等设备供电。
DJI RS BG70 大容量电池手柄可将 RS 4 Pro 续航时间延长至 29 小时，还可通过底部 USB-C 接口对相机及其配件进行最高 18 瓦充电，满足长时间创作需求。

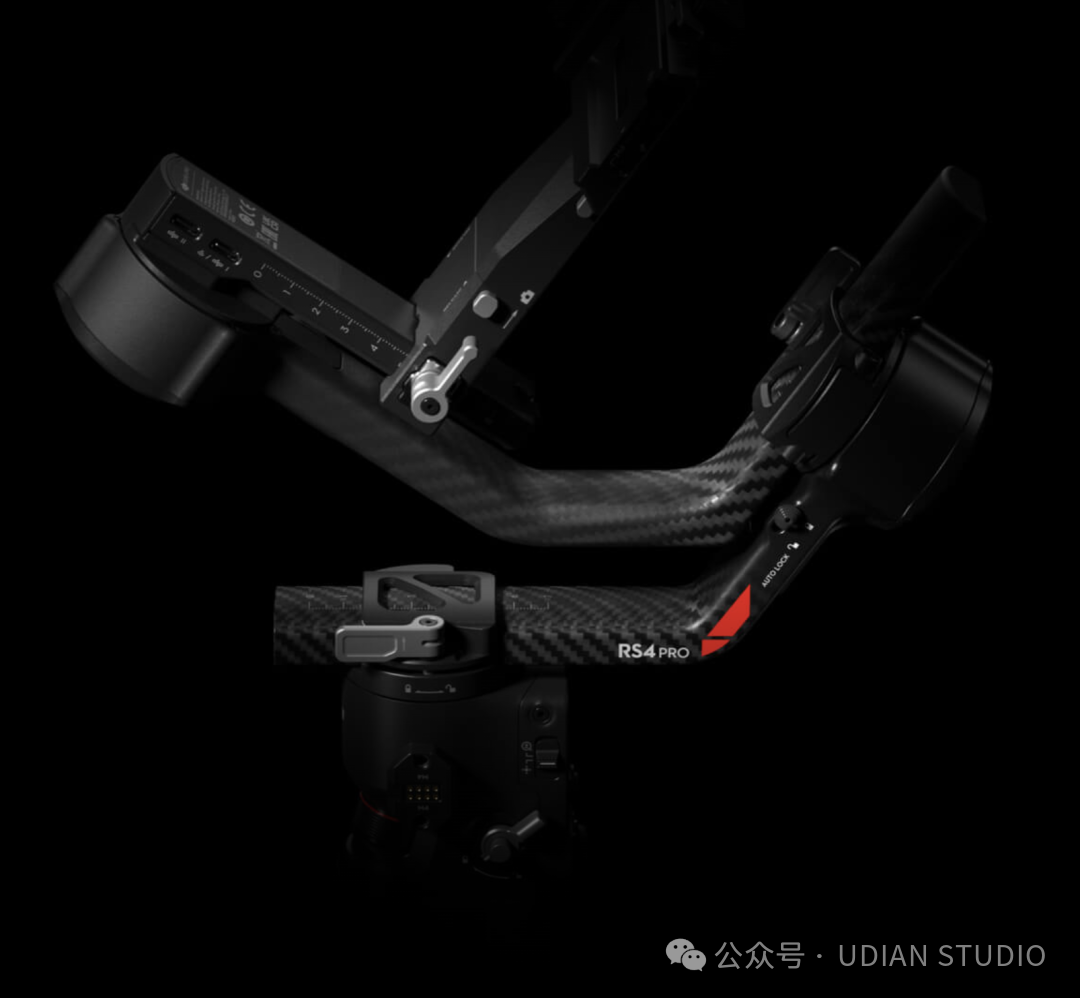

03 稳定器主体（多轴结构）
这是整合了机械与电子的核心结构，是那个实现“神奇稳像”的智能本体。
三轴机械：通过俯仰、横滚、平移三个轴的自由度，抵消各个方向的抖动。
在俯仰轴上还有RSS 相机快门控制接口、跟焦电机接口、图传接口（ DJI RS 4）三个接口。
智能核心：内部集成了电机（执行稳定）、传感器（感知抖动）和控制算法（计算如何稳定）。
相机平台：通过快装板等结构安全固定相机，并在此进行精密的重心调平。

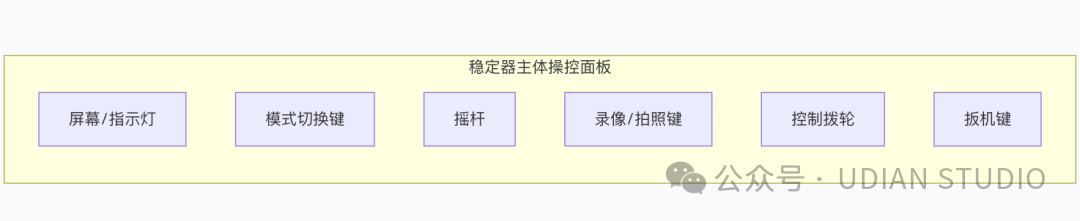

操控面板：这是用户与稳定器智能核心直接交互的界面，通常包括：
屏幕/指示灯：显示当前模式、电量、状态等关键信息。
模式切换键：用于在PF（平移跟随）、PTF（双轴）、L（锁定） 等核心模式间快速切换。
摇杆：通过手指的微小动作，远程控制相机转动的方向和速度，是实现平滑运镜的关键。
录像/拍照键：直接控制相机开始/停止录制或拍照。
控制拨轮：可自定义功能，常用于精准跟焦或控制相机参数。
扳机键：通常有三个功能：长按锁定、双击快速回中、长按M再点击回中键进入“疯狗运动”模式。
3.1 三轴机械结构
这是实现全方位稳定的物理基础。
组成部分：
快装板：安装在相机底部的金属板，可以快速地在稳定器上安装和拆卸相机。
航向轴臂：控制相机水平方向的转动（Pan），让你可以平滑地进行左右扫视和环绕拍摄。
横滚轴臂：控制相机左右倾斜（Roll），核心作用是始终保持画面水平。
俯仰轴臂：控制相机上下抬头低头（Tilt），让你可以拍摄高低角度的画面。
理解了这三个轴，你就明白了稳定器是如何工作的。
简单比喻：把稳定器想象成你的头。
上下点头 = 俯仰轴
左右歪头 = 横滚轴
左右转头 = 平移轴
轴锁
每一个轴都有对应的一个轴锁，进行平衡调节前，需要先解锁。他们对应的位置如下图带锁标识所示。
功能：在调平和运输时，将三个轴机械锁定，防止电机和支架乱晃，起到保护作用。
重要性：在开机前和关机后，务必检查轴锁是否已解锁/锁定，这是保护设备的良好习惯。如果你在没有锁定轴锁的情况下，用外力去介入正在工作的电机系统，他会产生抵抗力。
3.2 智能核心
无刷电机：有三个无刷电机，分别对应三个轴。根据指令产生精确的力，抵抗抖动。
采用无刷电机，因其具有响应快、寿命长、噪音小、控制精度高的优点。通过电磁力驱动对应的轴，产生一个与抖动方向相反、大小相等的力，从而将相机牢牢地“锁定”在目标角度上。
关键性能：电机的扭矩（力气大小）和响应速度直接决定了稳定器能否支撑重型相机并快速抵消抖动。
陀螺仪与传感器：内部的陀螺仪和加速度计，以每秒数千次的频率感知角度和运动变化。
陀螺仪：负责感知相机在俯仰、横滚、平移三个轴上角速度的变化（即转得多快、方向如何）。它告诉你“机身正在朝哪个方向倾斜或转动”。
控制主板与算法：它能根据传感器的数据，快速计算出需要让电机施加多大的力来保持相机稳定。
这是稳定器厂商的核心技术所在，通常是一套精密的PID控制算法。既能快速响应突然的移动，又能保证运动停止时不会过度晃动（“超调”）。还能根据负载重量和运动状态，动态调整控制参数。

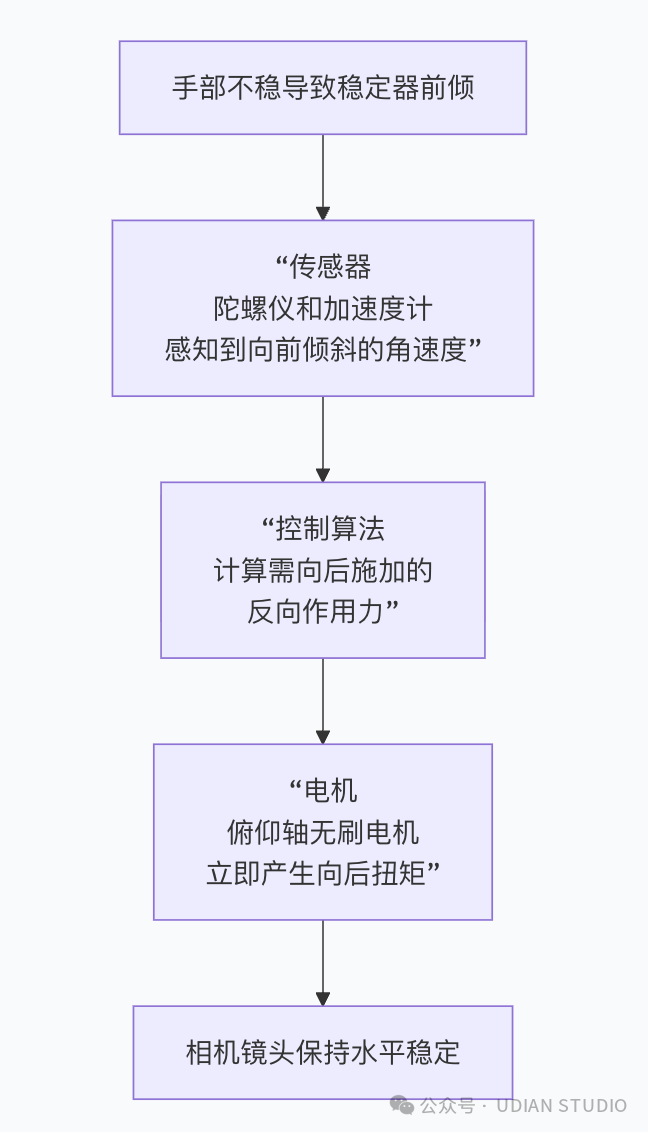

传感器、控制算法、电机这三者构成了一个永不疲倦的“感知-决策-执行” 闭环。它们以毫秒级的速度不断循环，在你毫无察觉间，就已经完成了成千上万次的微调。这正是为什么无论你的手如何晃动，相机镜头却能始终指向目标，拍出丝般顺滑画面的根本原因。

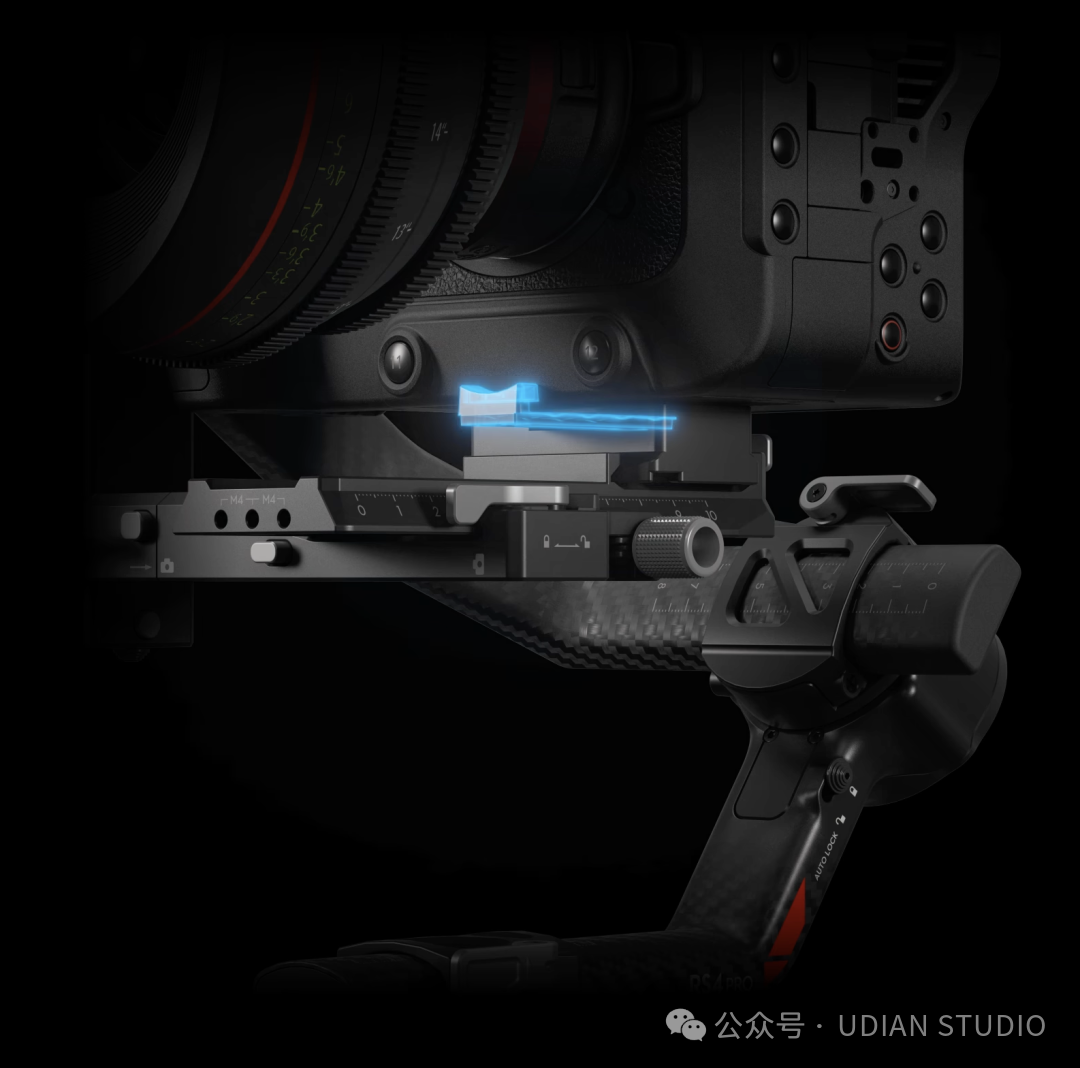

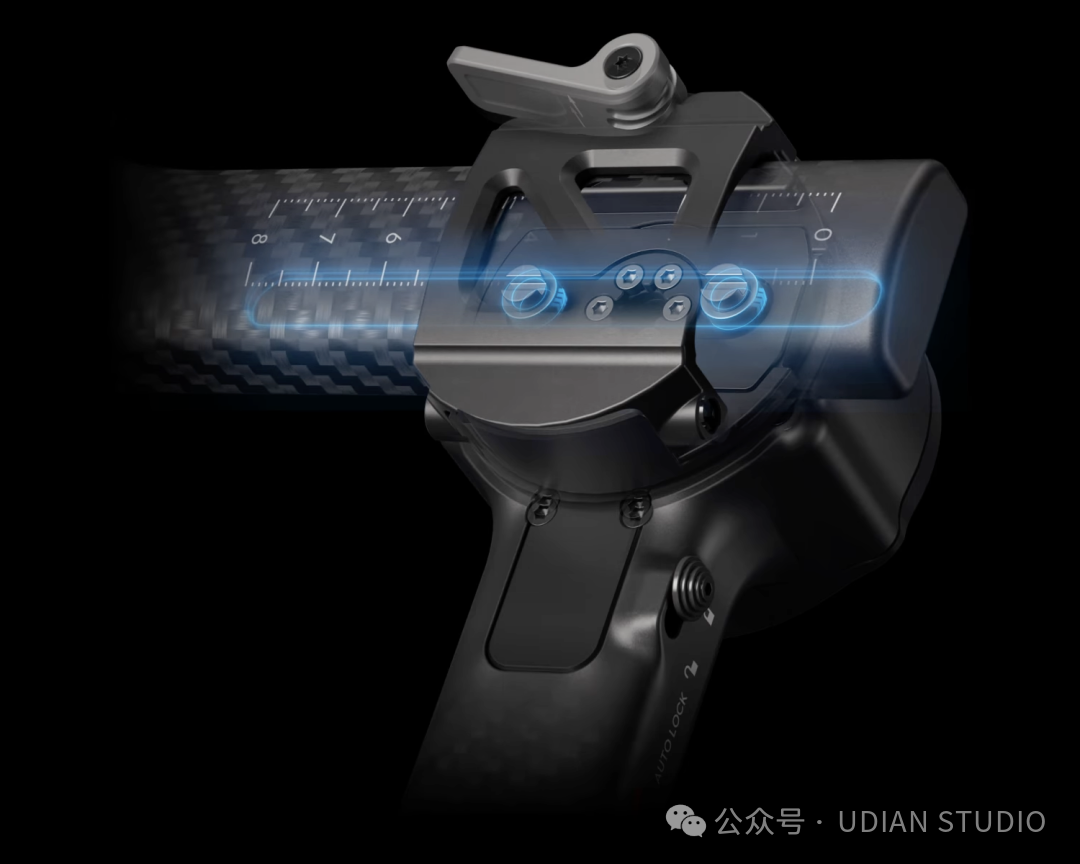

3.3 相机平台

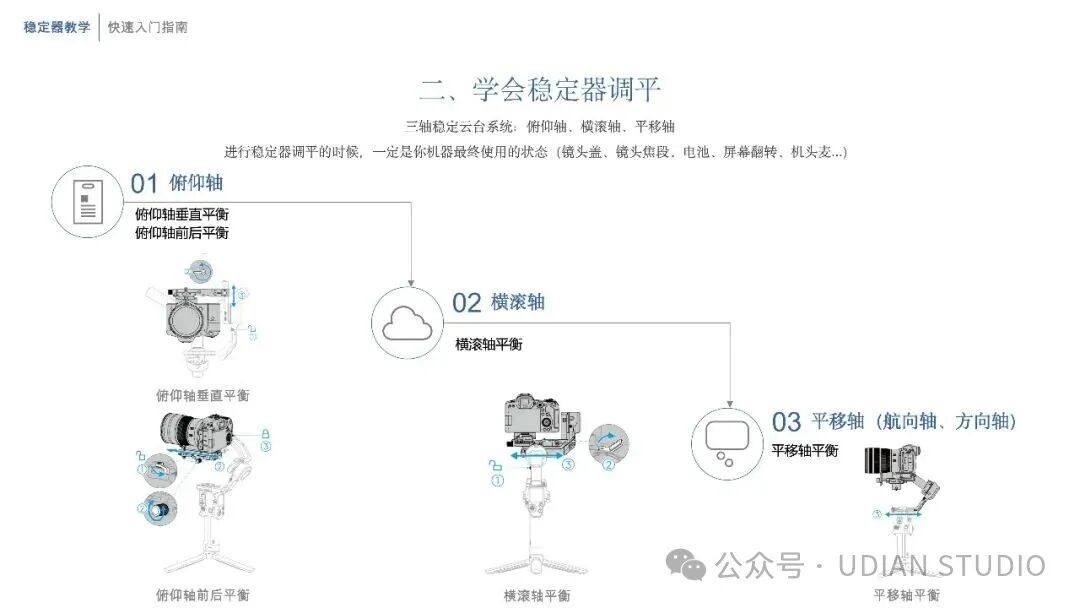

相机平台是整个稳定器系统中与相机物理接触的部分，其核心使命是：安全、稳固地承载相机，并提供精确的重心调节能力。一个正确安装和调平的平台，是所有电子稳定功能得以有效工作的物理基础。

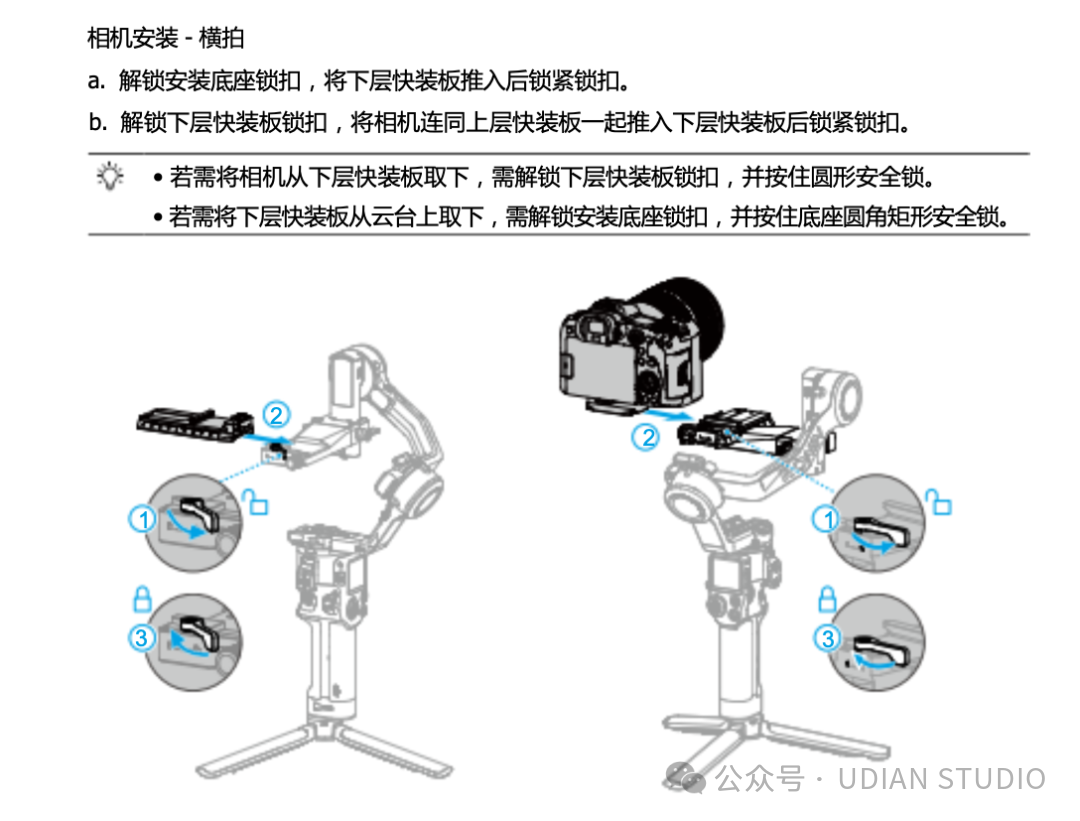

分为上/下层快装板，任何一个部件忘记带了，后果就和带相机忘了带卡和带电池一样严重，直接导致稳定器无法使用。

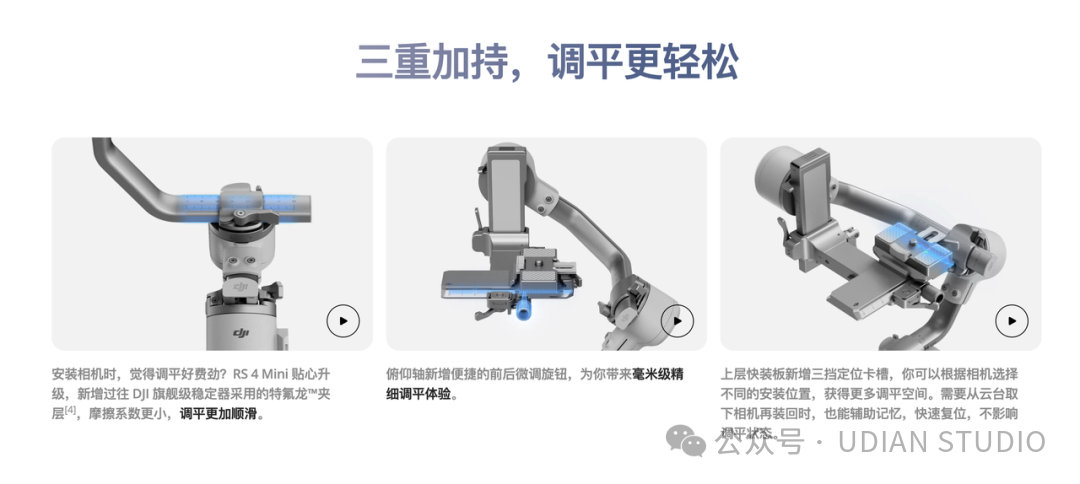

快装板本身可以通过其侧面的锁紧螺丝，在稳定器的俯仰轴支架上进行前后滑动，这是调节相机前后平衡的主要手段。

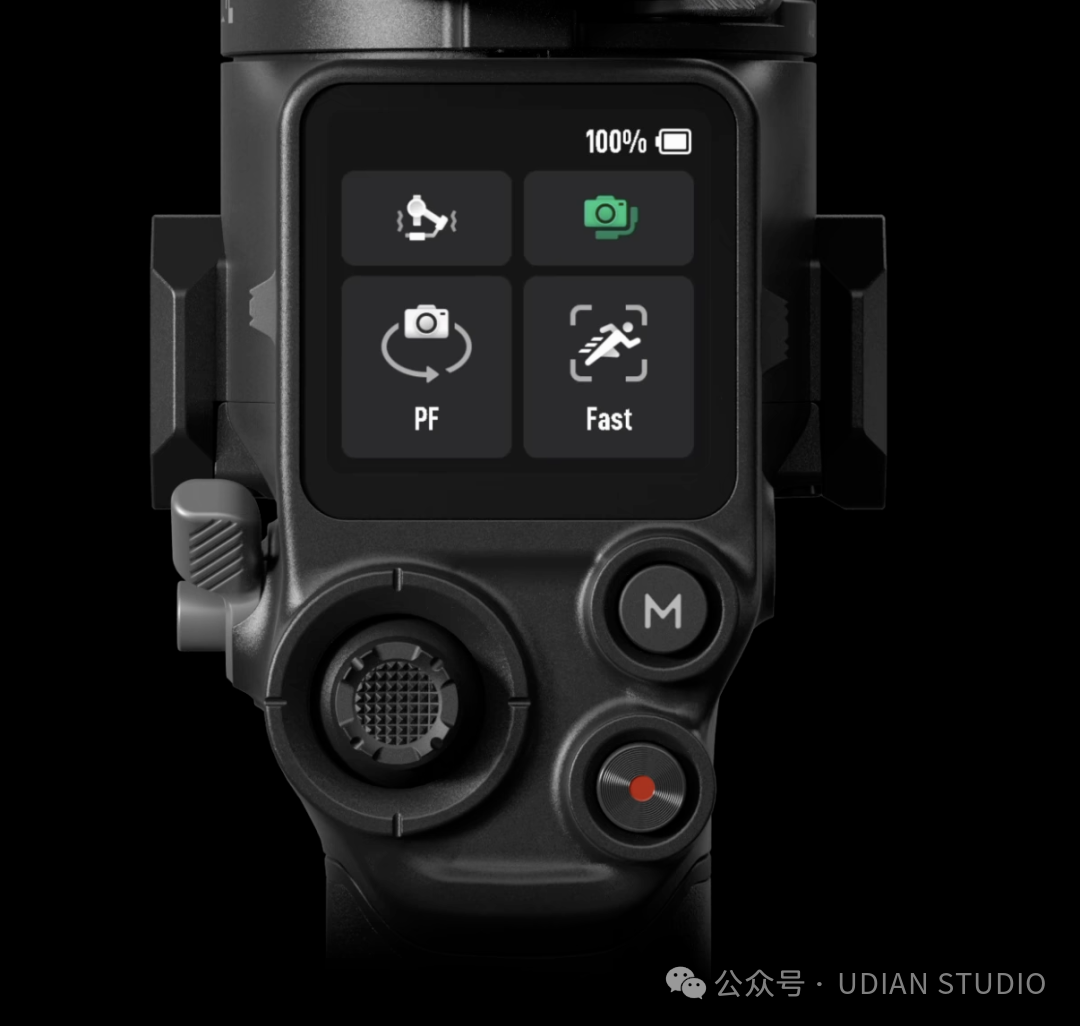

3.4 操控面板
包括屏幕、按键和拨轮，用于切换模式、控制相机快门、调整焦点以及手动控制云台转动。

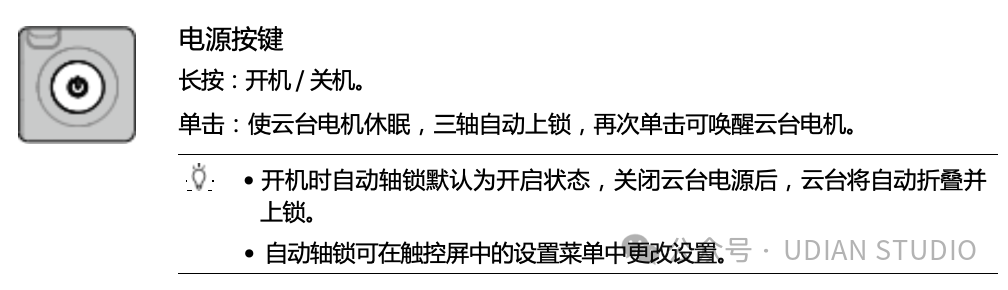

3.4.1 电源按键
控制稳定器开关机以及是否休眠。在正常工作时，一般按一下电源按键可以一键上锁使电机休眠。

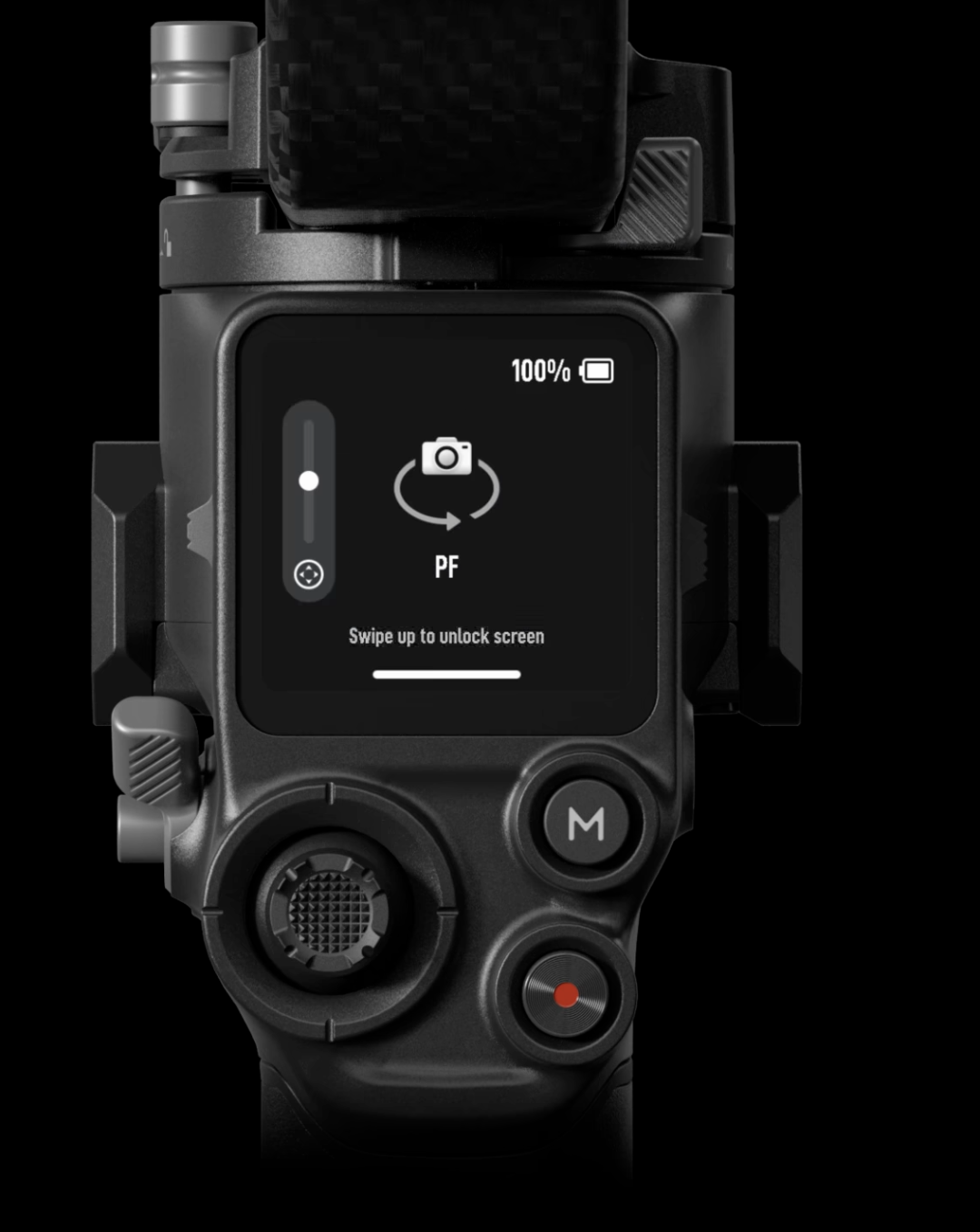

3.4.2 屏幕 / 指示灯
稳定器的“仪表盘”，提供系统状态的实时反馈。几乎所有操作及控制都可以在触屏屏幕上完成。
当前模式（PF、PTF、FPV、GO等）
电池电量（稳定器剩余电量）
电机出力、蓝牙连接状态（下滑菜单栏）
菜单设置
自动校准（每次调节负载最好都进行一次自动校准）

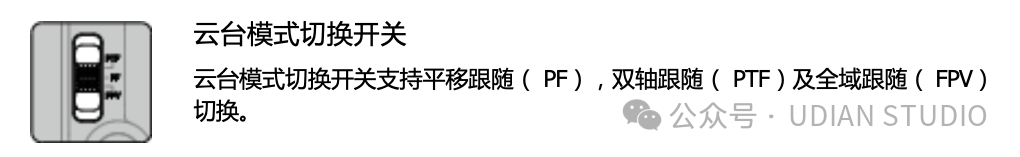

3.4.3 模式切换键
快速改变稳定器的工作逻辑，改变镜头语言的“快捷键”。
单次滑动此键，可在三种核心模式间循环切换。这是拍摄时最常使用的按键之一。
常见循环逻辑：平移跟随（PF） →双轴跟随 （PTF）→ 全域跟随（FPV），了解设备的切换顺序至关重要。同时你可以自定义这个模式切换按键，让它变成其他模式。
重要性：选对模式是成功运镜的基础。它决定了三个轴哪些跟随手动运动，哪些被锁定。

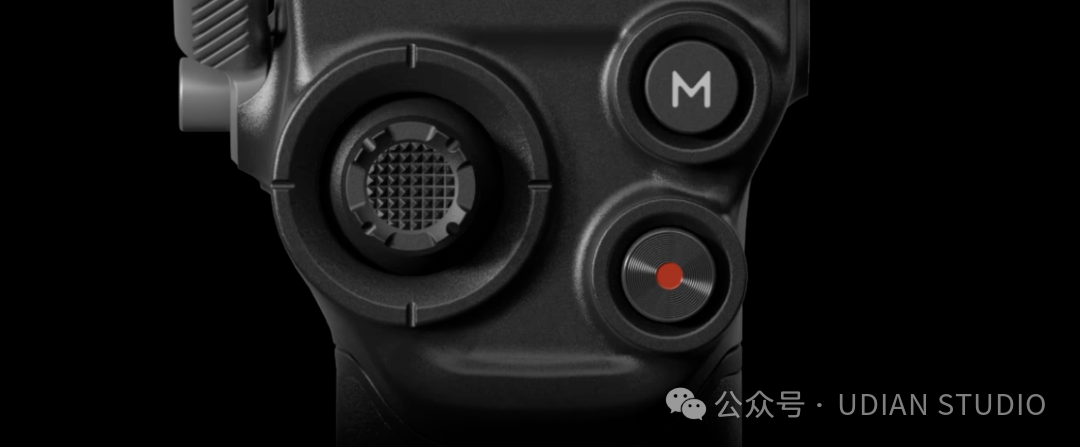

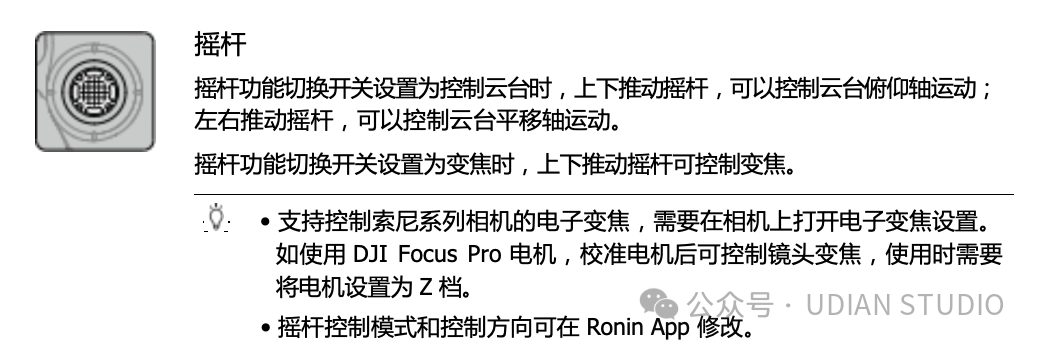

3.4.4 摇杆
实现精准、平滑的镜头指向控制的“遥控方向盘”。
控制维度：通过拇指轻微拨动，可以控制相机的左右平移和上下俯仰。
平滑运镜的关键：

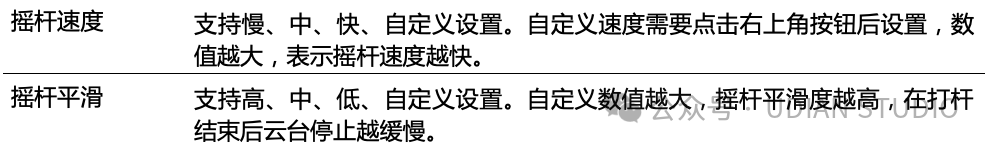

速度设置：在稳定器APP中，通常可以调节摇杆的灵敏度，通常分为慢、中、快、自定义四种。低速档适合电影感的缓慢扫视，高速档适合快速切换目标。自定义可以自己去尝试各种不同的运镜，以适配各种不同的运镜方式。
操作技巧：“慢”是核心。轻柔地拨动摇杆至边缘，而不是猛地推到底，可以获得最平滑的启动和停止效果。
3.4.5 录像 / 拍照键

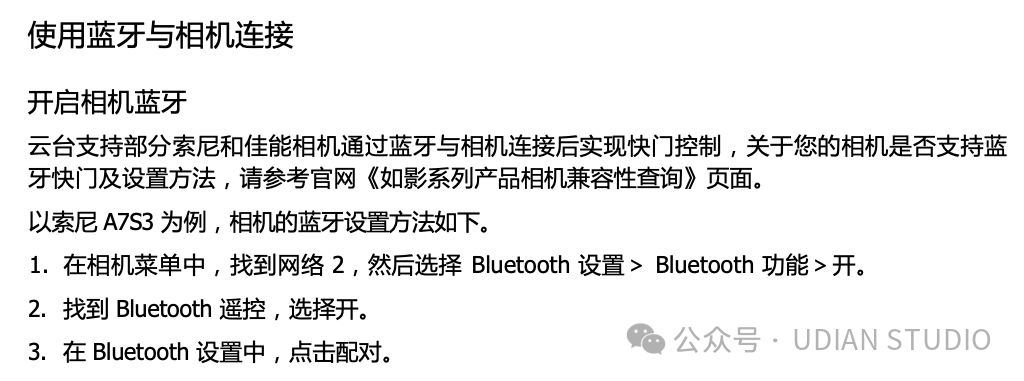

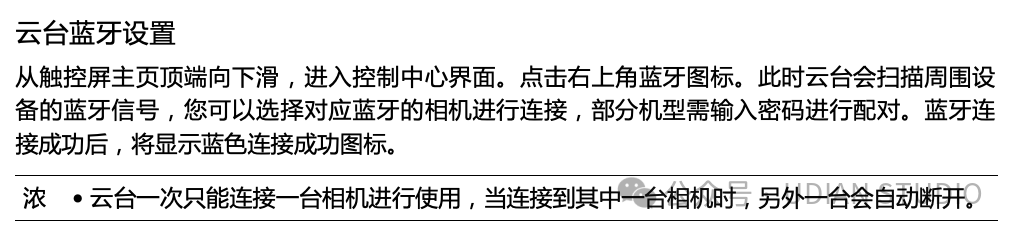

蓝牙连接之后，可以远程控制相机的录制和拍摄。
通过蓝牙或连接线，按下此键即可控制相机开始/停止录制或拍照。
巨大优势：不麻烦自己再放开一只手去按机身上的录制键。同时避免了直接触碰相机机身可能引起的震动，在长曝光拍照时尤其有用。
使用习惯：养成用一个新的稳定器或相机的时候，提前连接好蓝牙控制录制的习惯，可以让你的操作流程更流畅。

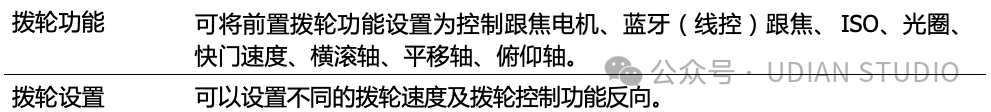

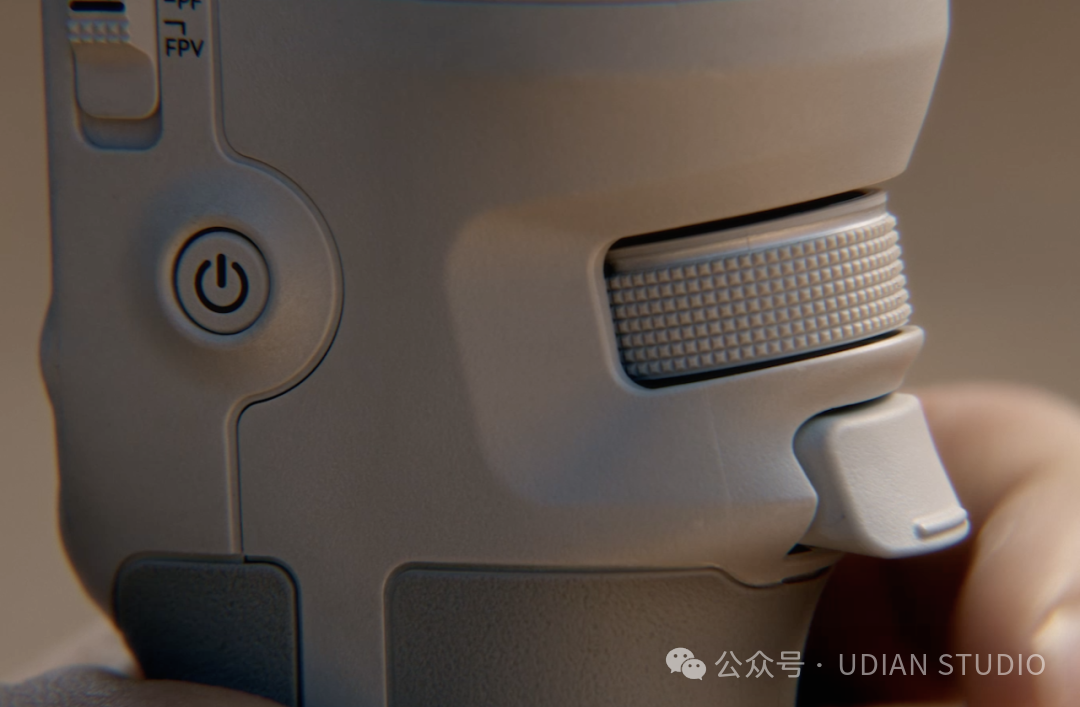

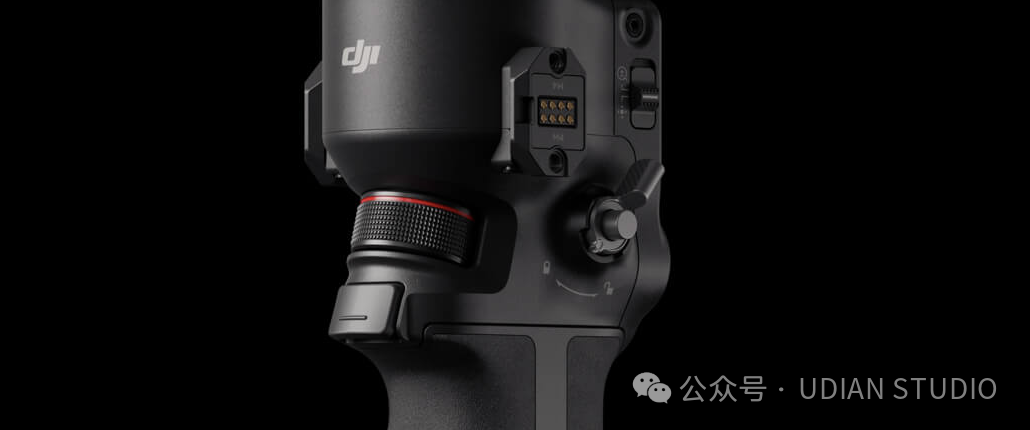

3.4.6 控制拨轮
一个可自定义的精密控制单元，食指或中指操作，可以实现非常精细的控制，通常用于焦点、焦段或参数控制。
跟焦focus
通过数据线连接相机后，转动拨轮可以精确控制镜头焦点或者改变变焦镜头焦段。
这对于实现从前景到背景的“焦点转移”这种电影感镜头至关重要，是专业拍摄的标志之一。
改变焦段Zoom

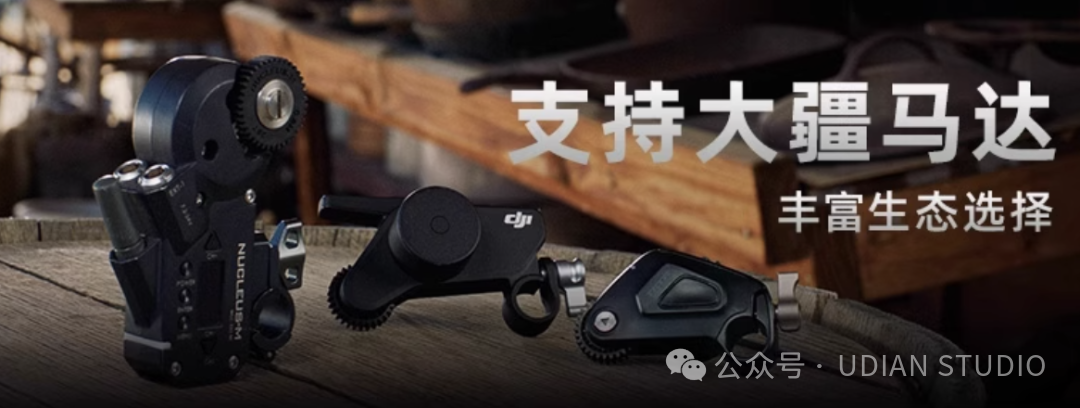

通过数据线连接相机后，添加跟焦马达和镜头焦环，转动拨轮可以改变变焦镜头焦段，实现丝滑效果。
实现在运动途中变动焦段的动态效果。
次要用途：也可设置为控制相机的横滚轴（用于水平微调），光圈、快门或ISO。
3.4.7 扳机键
一个拥有多种模式的“快捷魔法键”，通过不同的触发方式实现快速定位。
长按（最常用功能）：进入“全锁定模式”：无论你如何移动，镜头瞬间锁定在当前方向。
双击快速回中：同时将所有轴迅速归至水平向前的位置。
三击自拍模式：让相机迅速旋转180°，切换前后朝向。非常适合自拍Vlog或快速拍摄背后的景物。一般拍摄来说，摄影师并不需要这个模式，为了防止误触，摄影师可以进入菜单页面关闭这个快捷按键。

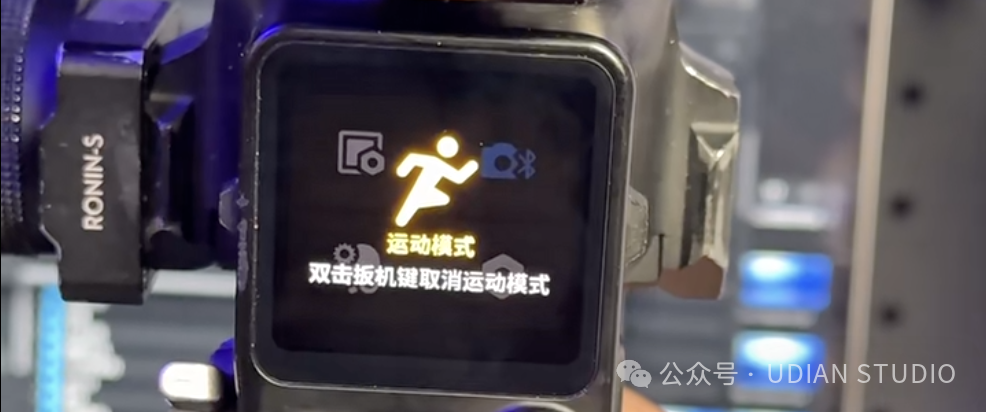

长按M再点击回中键进入“疯狗运动”模式。
扳机键是提升拍摄效率和画面稳定性的神器，强烈建议熟练掌握。

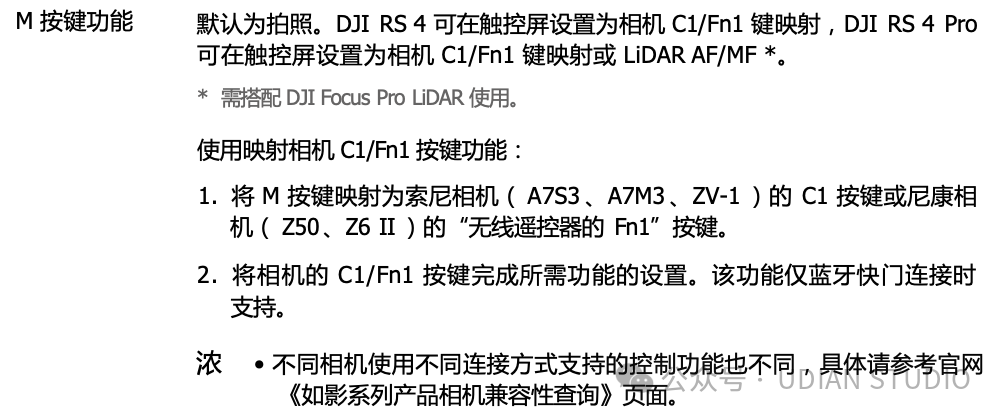

3.4.8 M按键
在视频拍摄中，M按键使用的频率较低，我个人的习惯设置是将其设置为自动/手动对焦功能，这样就可以快速切换焦点。
关于M按键的两个小技巧：
长按M按键与扳机按键进行自动校准。
长按M再点击回中键进入“疯狗运动”模式。
操控面板上的每一个按钮都不是孤立的。熟练组合使用它们——例如，用摇杆构图，长按扳机锁定，转动拨轮跟焦，再按下录制键，熟练稳定器的每一个结构才能将稳定器的潜力发挥到极致。

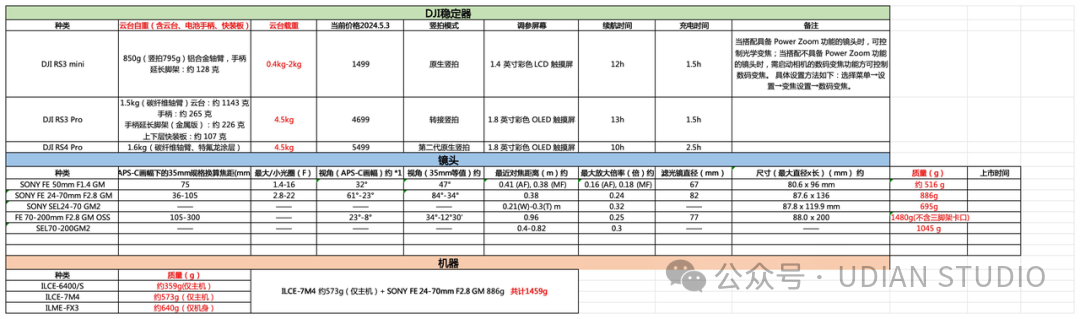

相机镜头重量及稳定器载重
写在最后
2014 年，大疆推出 DJI Ronin 三轴电子稳定器，稳定器进入真正的普及时代。使稳定拍摄不再是专业摄影师的专属，这让原本属于电影工业的技术，第一次走进所有创作者的手里。也让普通创作者、内容生产者，也能轻松得到稳定、高质量画面。
随着时间推移，这种电子／电动稳定器不断优化：体积进一步缩小、重量减轻、能兼容从智能手机、轻便相机、无反、到较重摄像机的不同设备，并配合软件/固件控制，实现自动平衡、图像稳定、运动跟随、电子防抖、甚至 AI 跟随等高级功能。目前稳定器市场里，这类“手持云台／电动 gimbal”已经成为主流。
稳定器经过半个世纪的稳定技术演进，从“依靠经验的机械结构”，到“人人都能上手的智能电子设备”，稳定器的发展，本质是技术推动创作自由的过程。从最初的机械、体力、经验驱动，到如今的电机 + 传感器 + 算法 + 软件 —— 它的发展，背后是摄影、美学、技术、硬件与大众需求的共同推动。你现在手里的 Ronin、Osmo、Pocket……其实站在了几十年影像技术的肩膀上。
