此前，尼康推出了自收购RED后，两者合作产生的首款“电影机”产品尼康ZR，那么它的内部有什么独特之处吗？

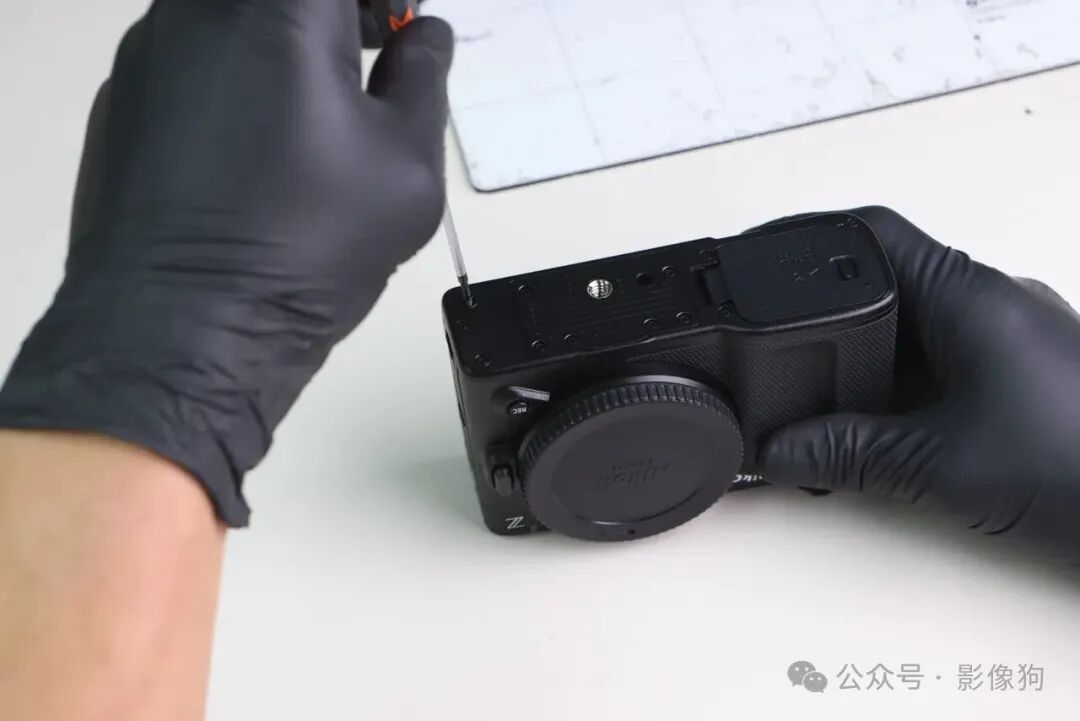

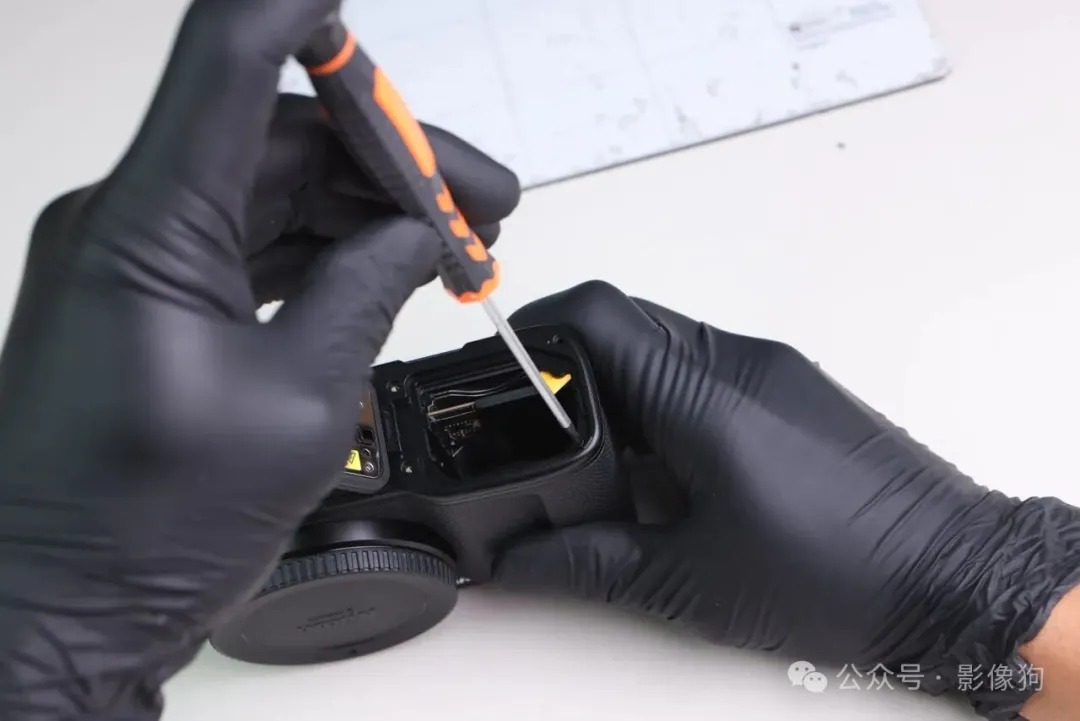

和大多数相机一样，它的拆解仍旧是从底板开始，底部周围有一圈螺丝，电池仓盖下方和电池仓内部也各藏有几颗螺丝，共计十二颗螺丝。值得注意的是，这台相机其实内部应该有足够的空间可以容纳两张CFexpress卡槽，但尼康选择了CFexpress+MicroSD卡槽的配置。

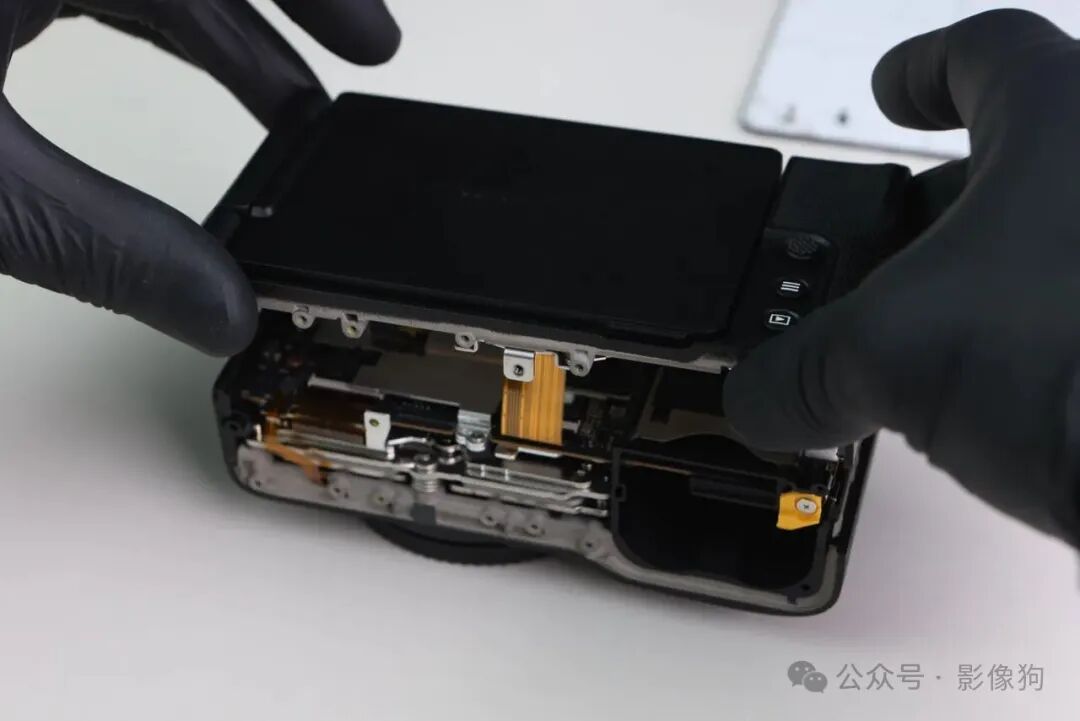

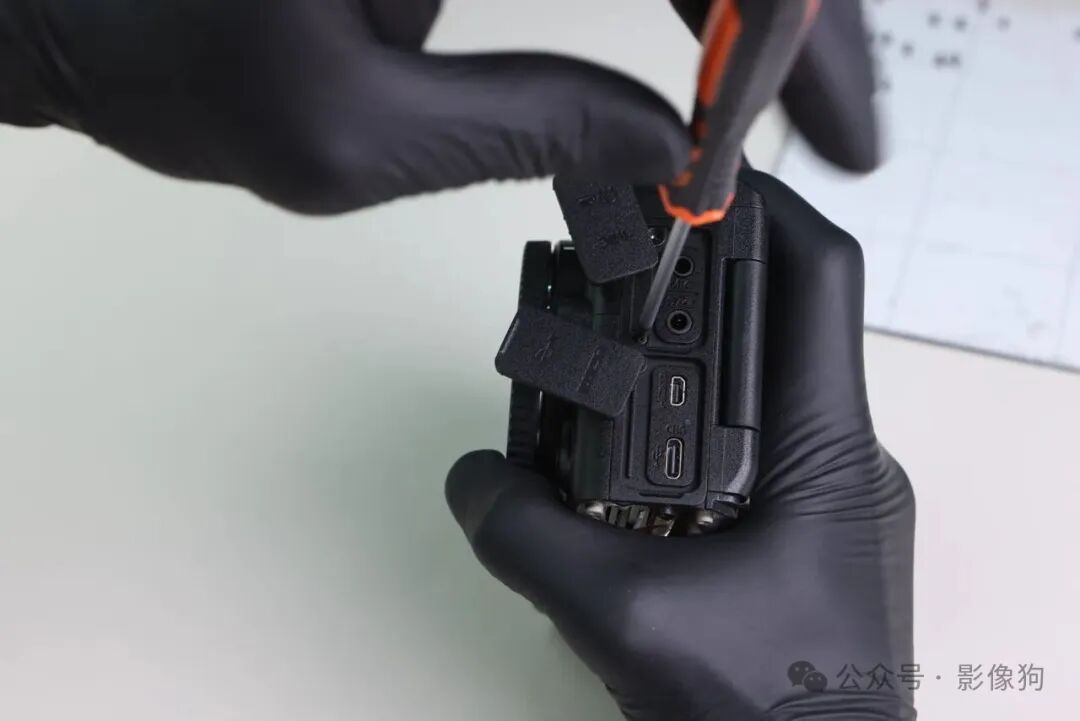

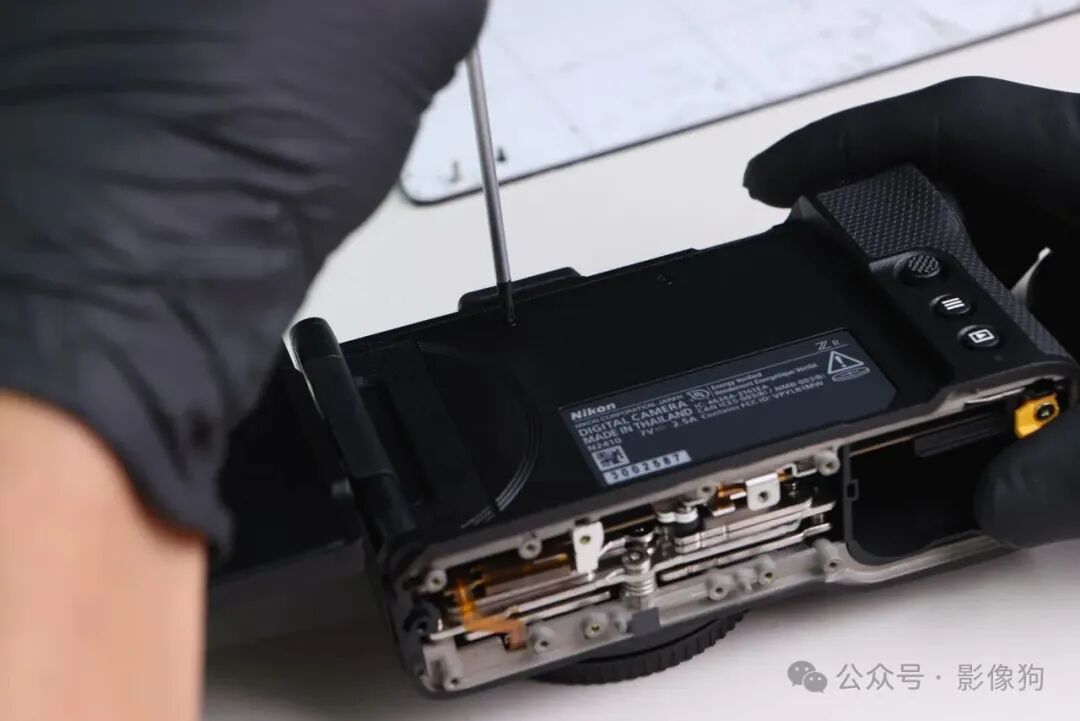

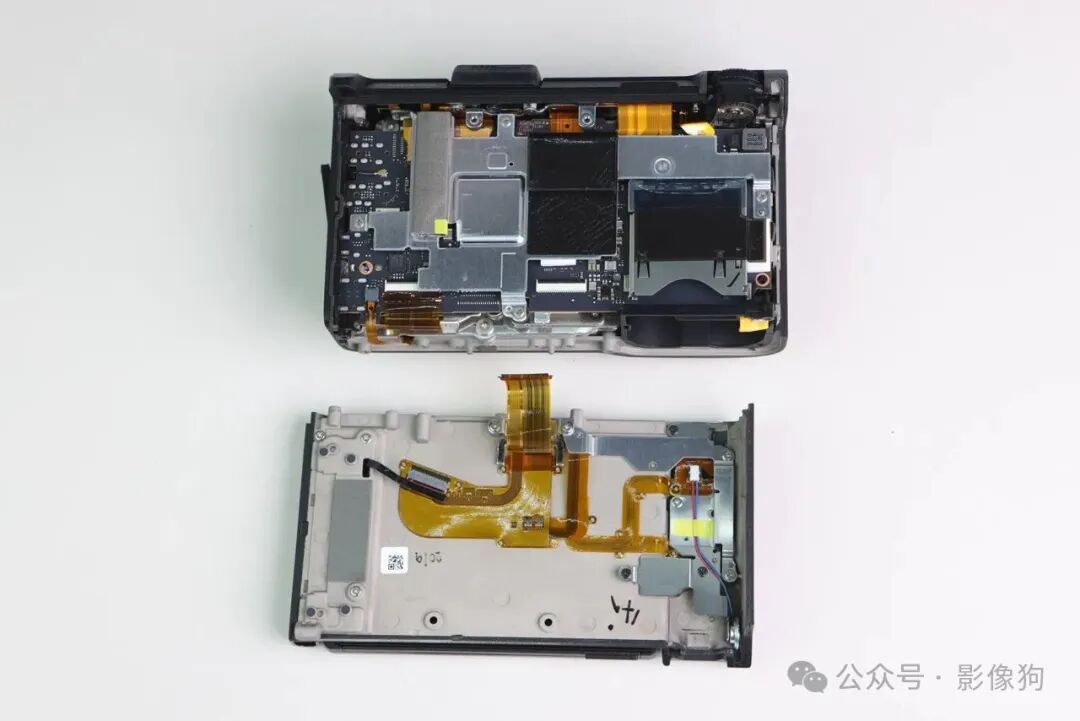

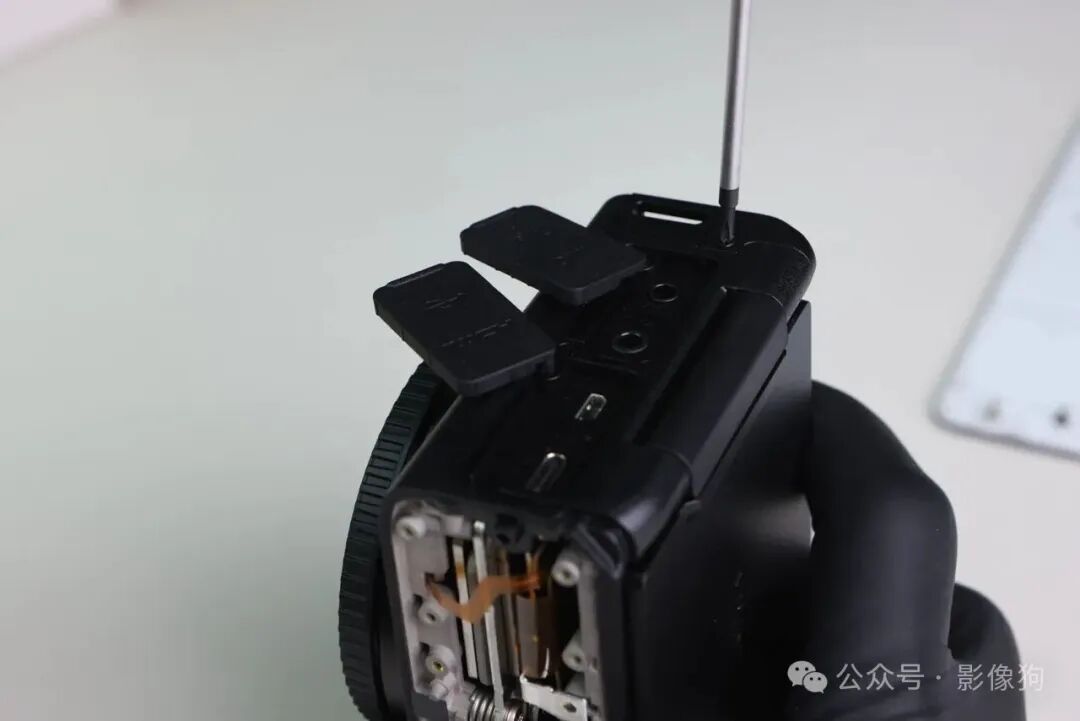

接着是相机的接口一侧，打开防尘盖即可看到三颗螺丝。把上述的机身螺丝拆卸过后，整个背板就可以分离开来了，不过仍然需要注意排线。

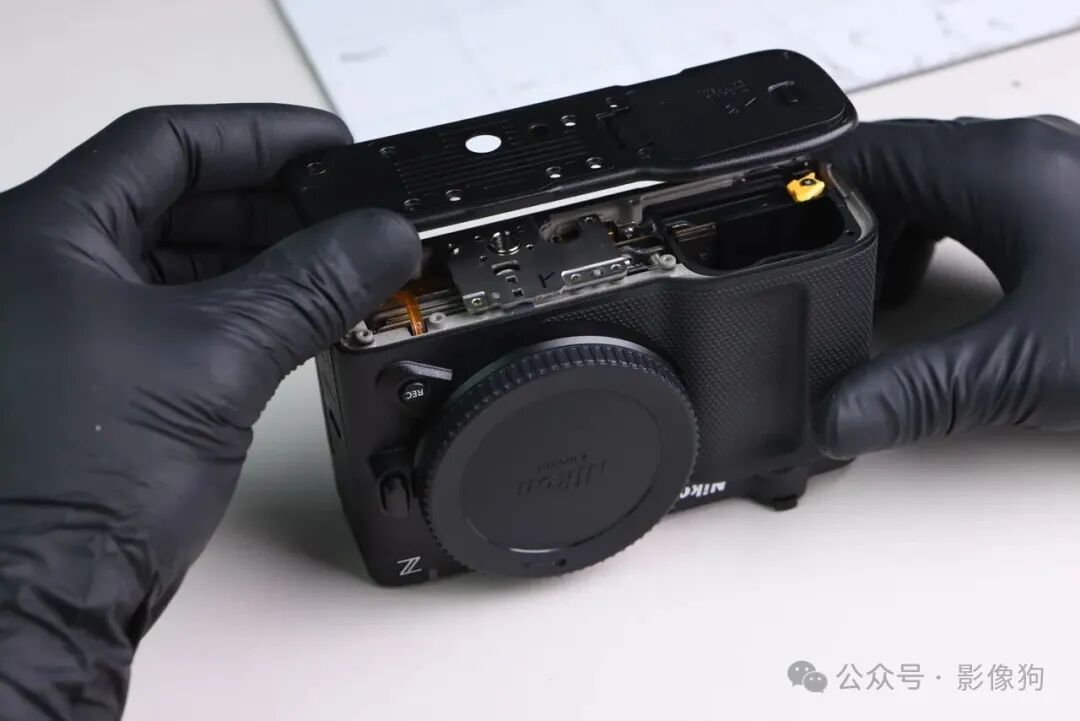

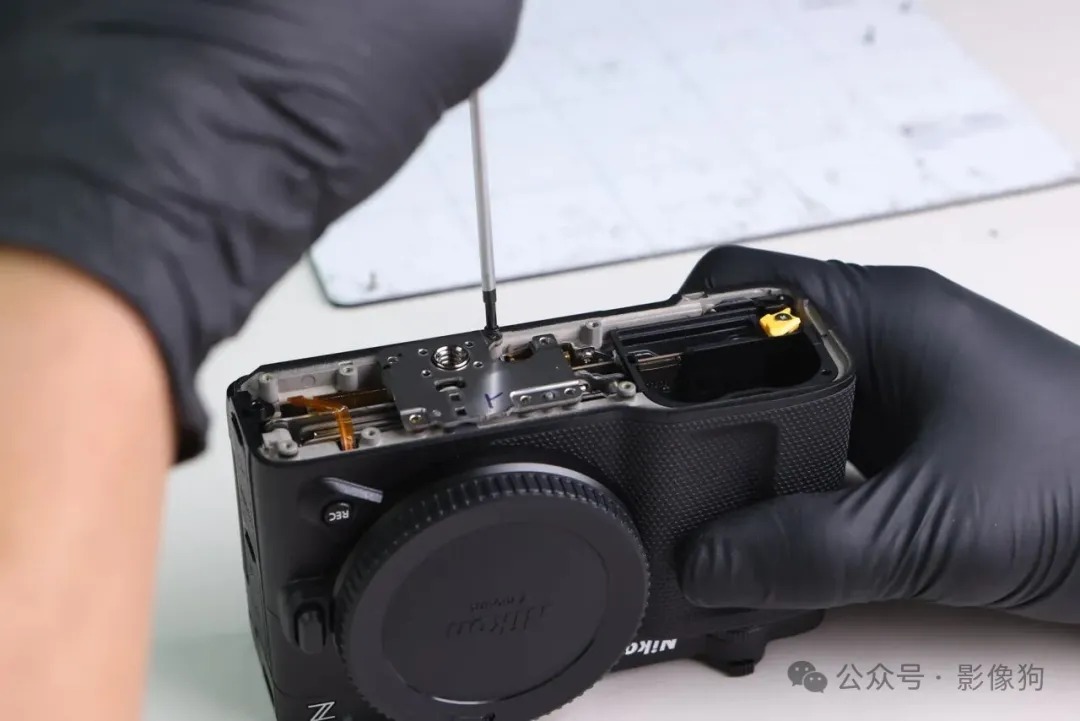

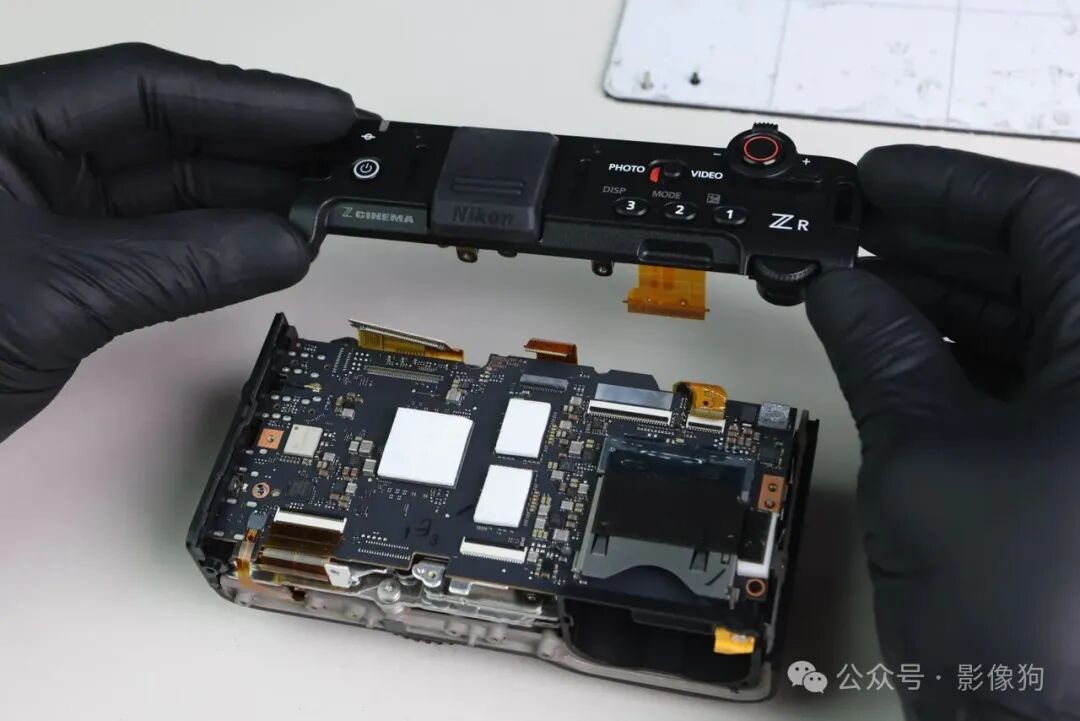

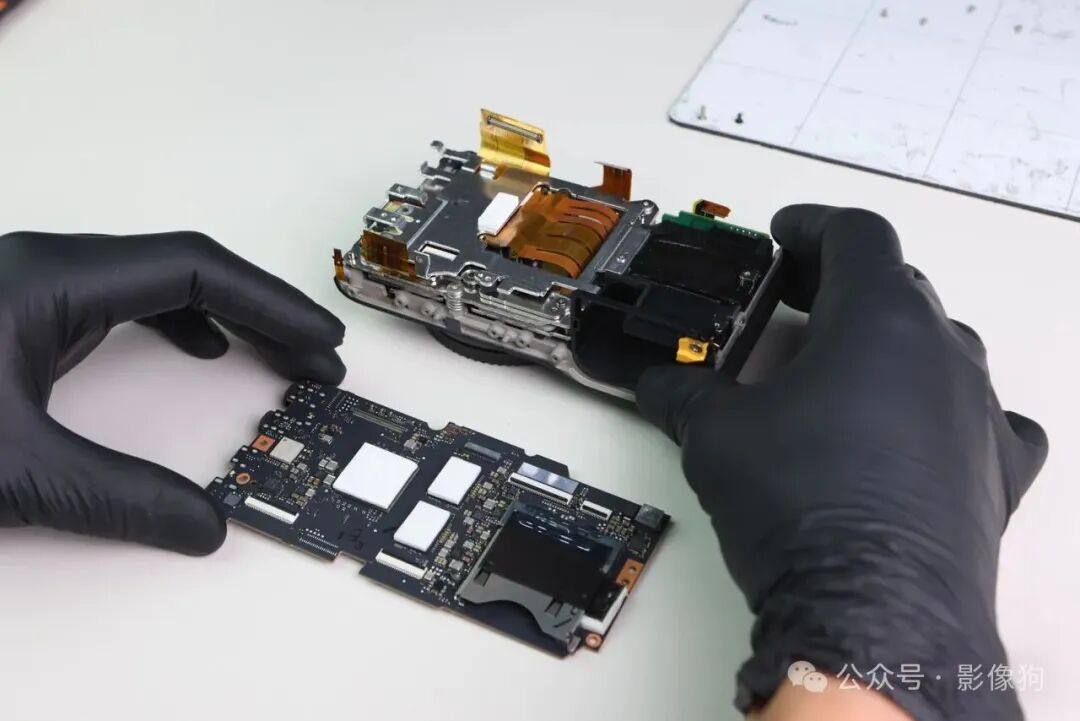

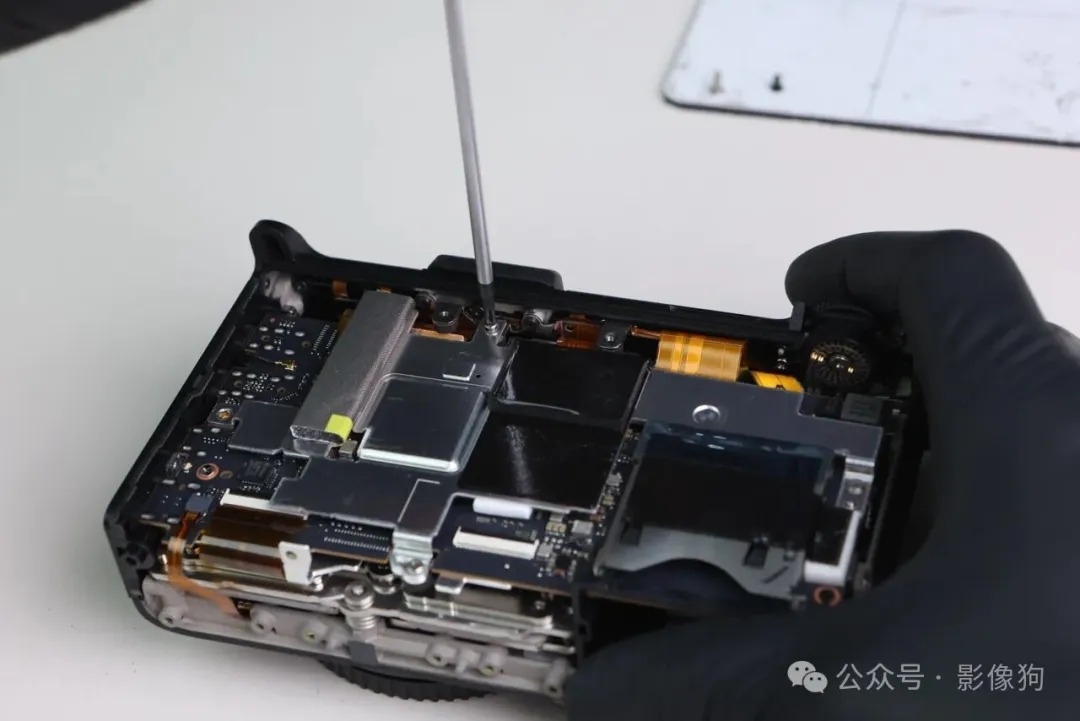

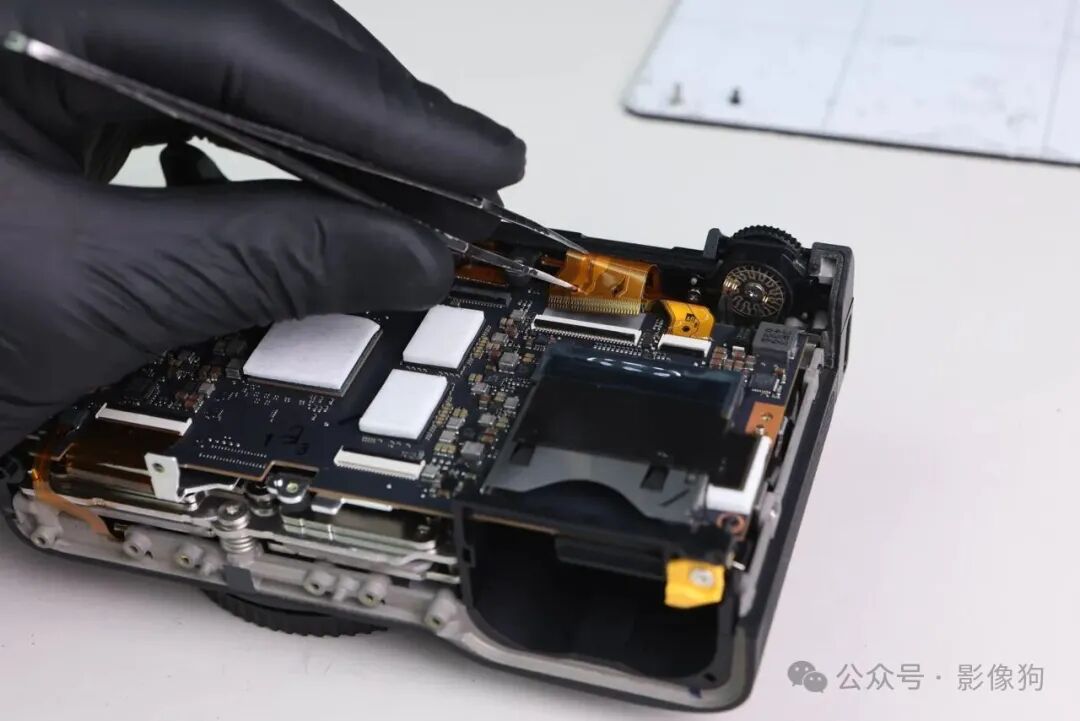

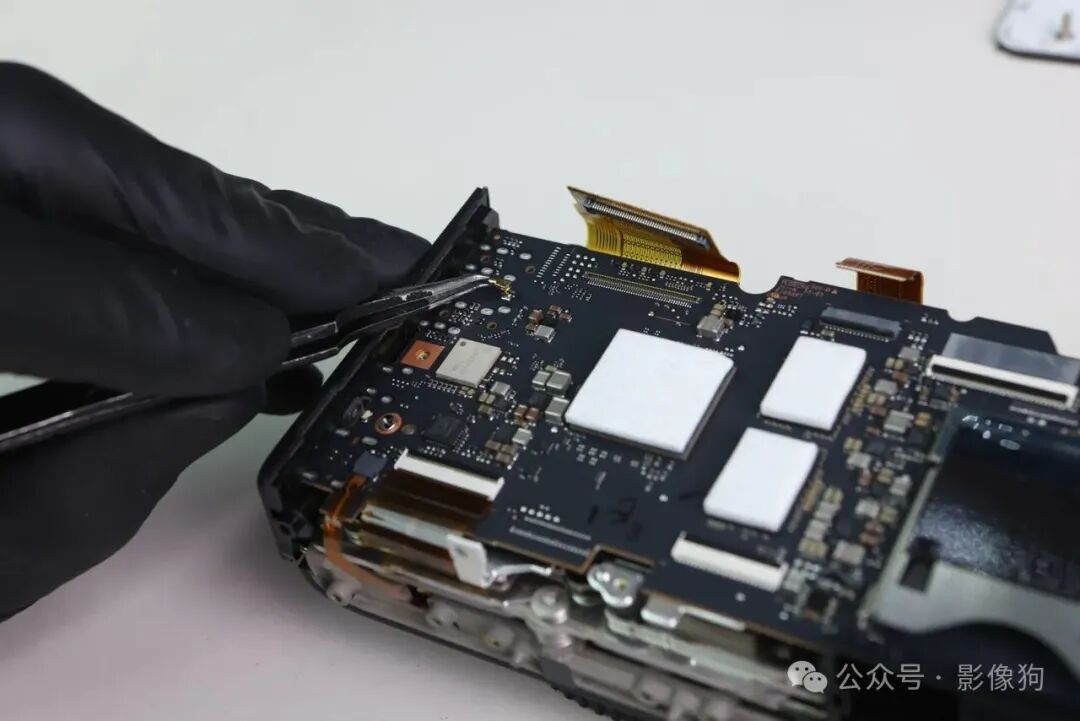

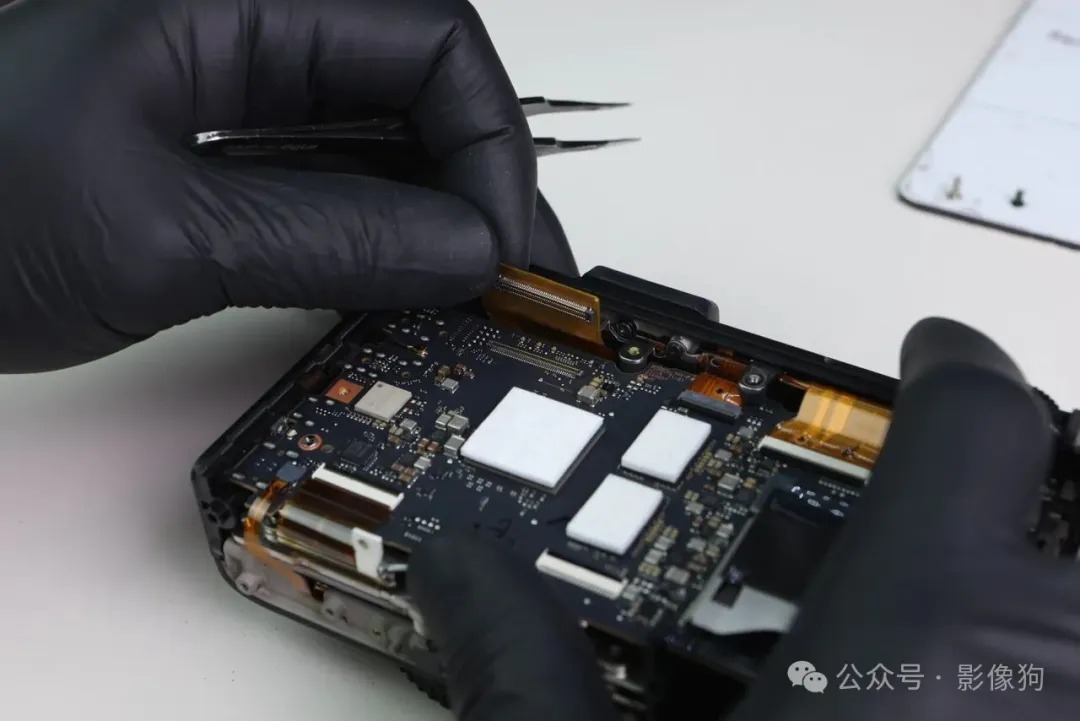

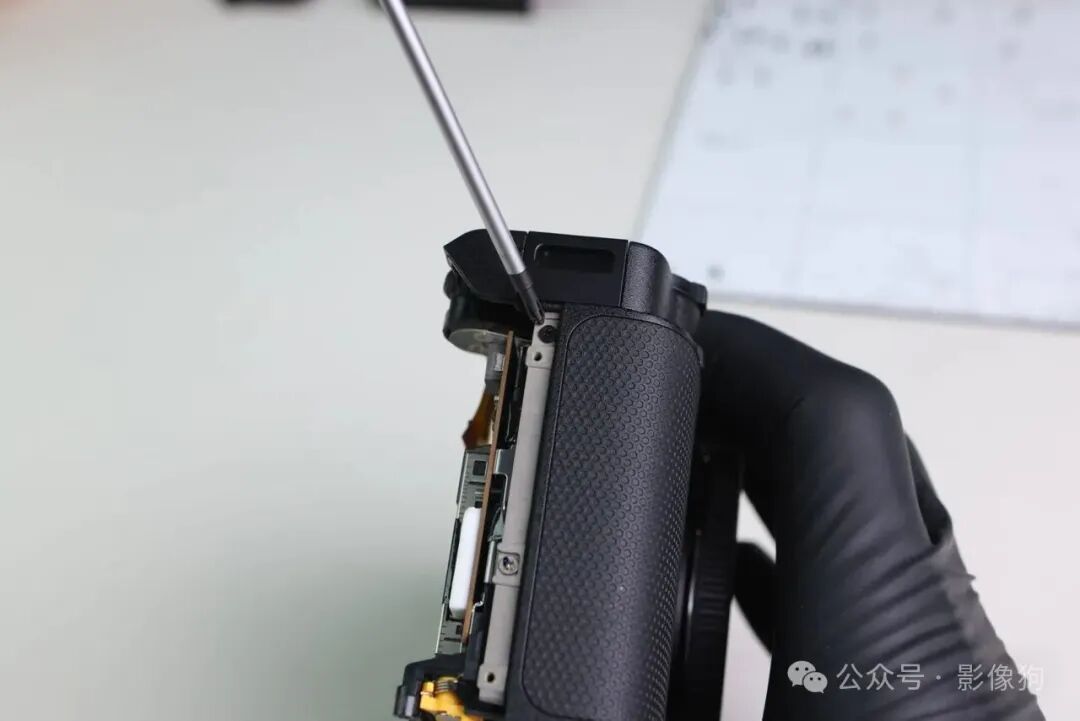

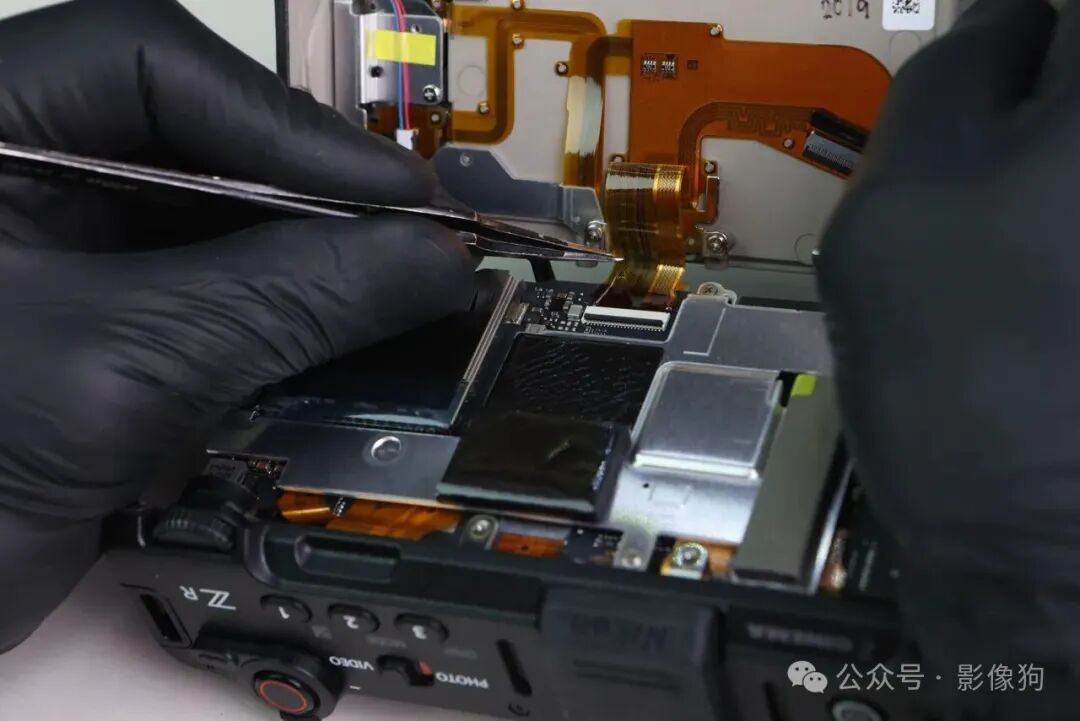

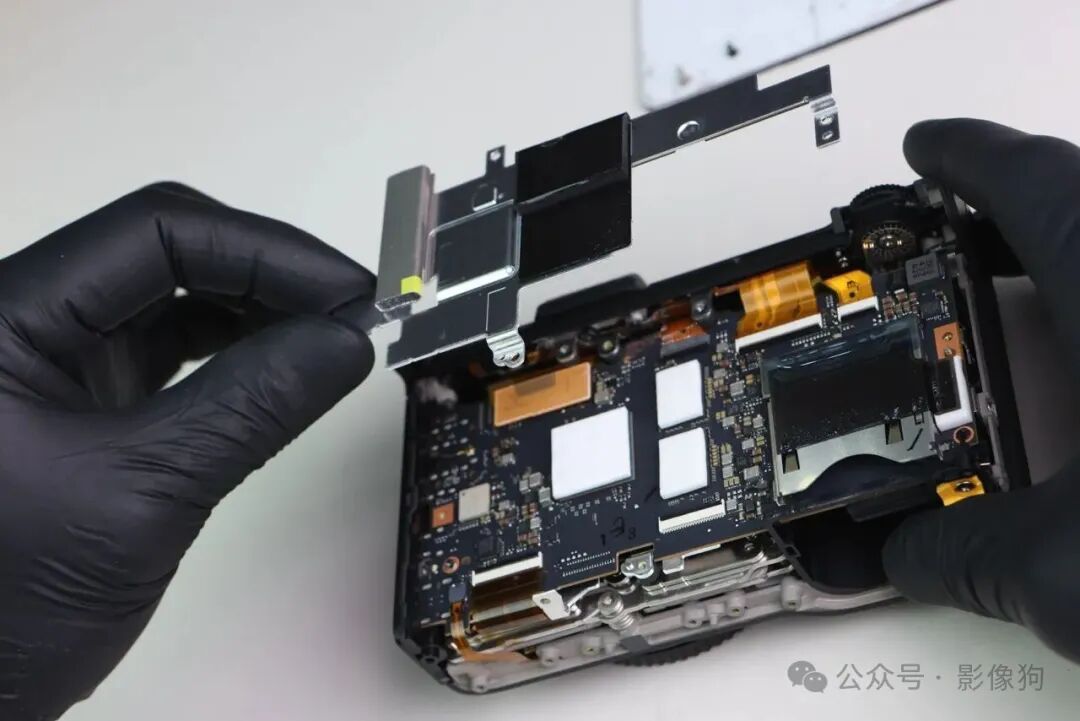

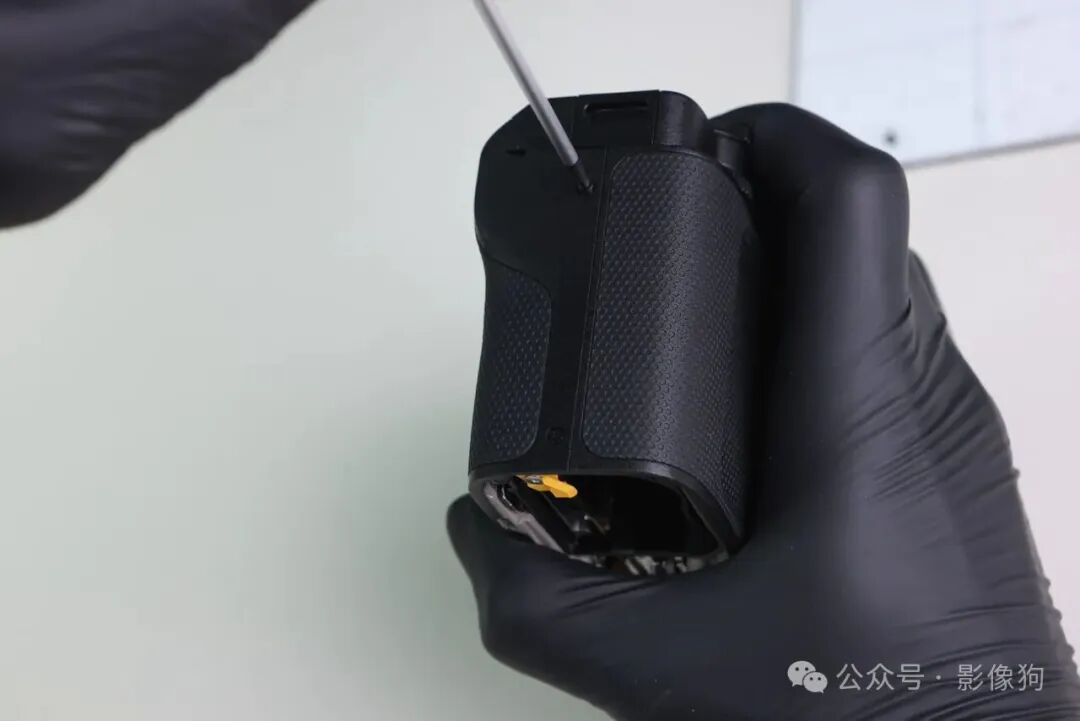

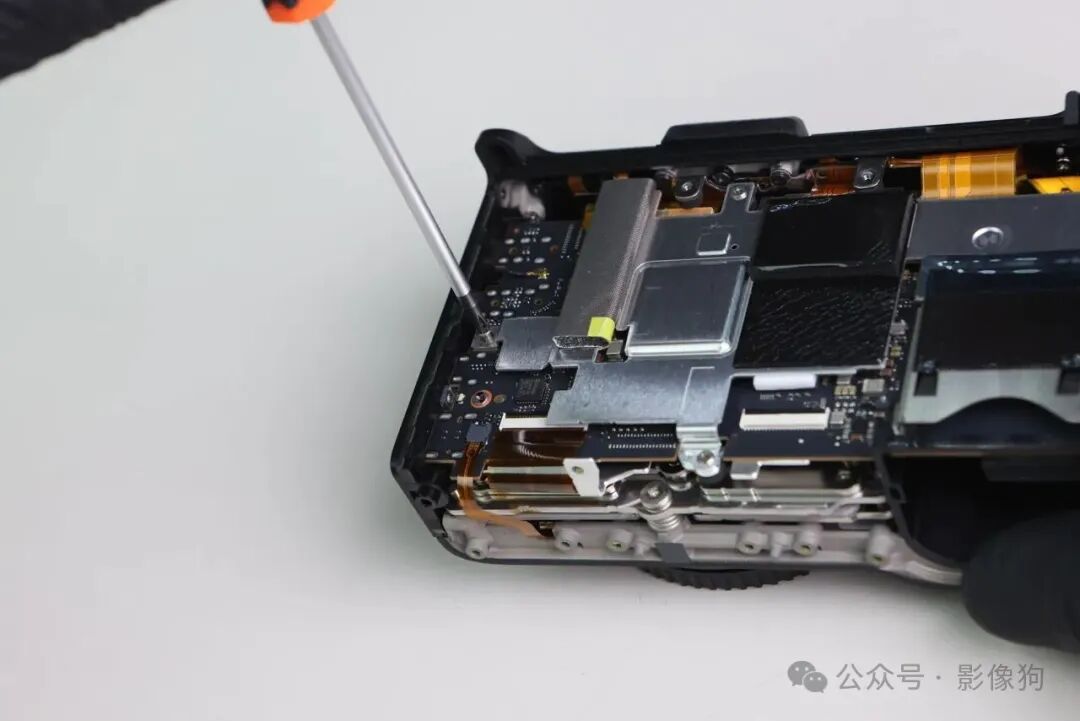

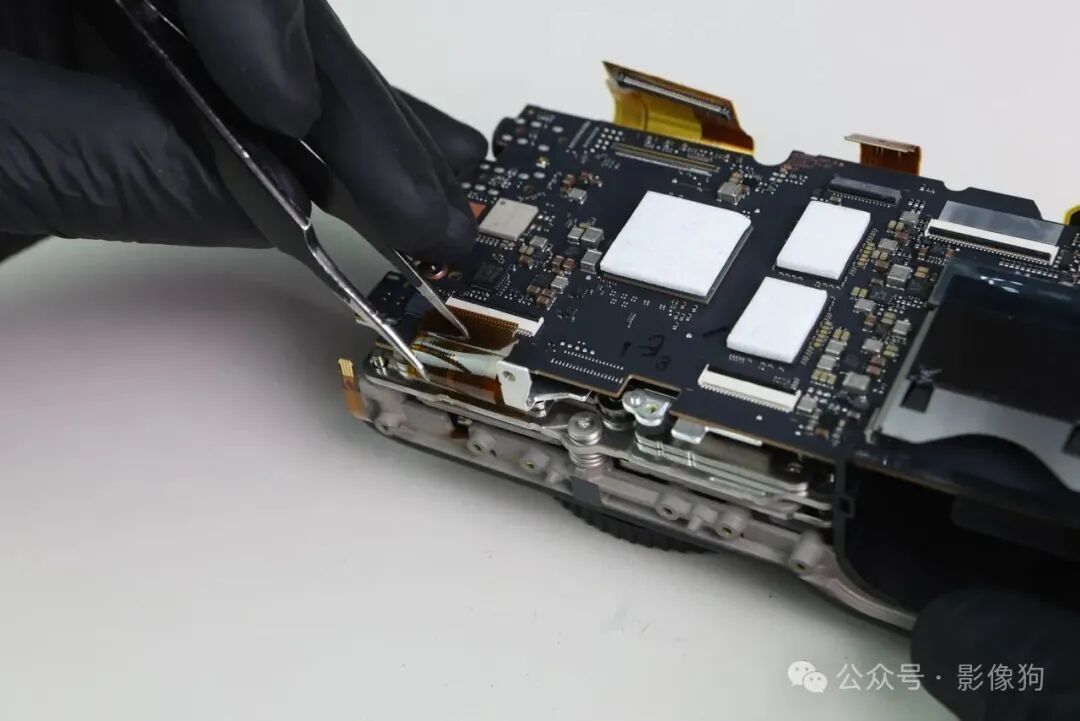

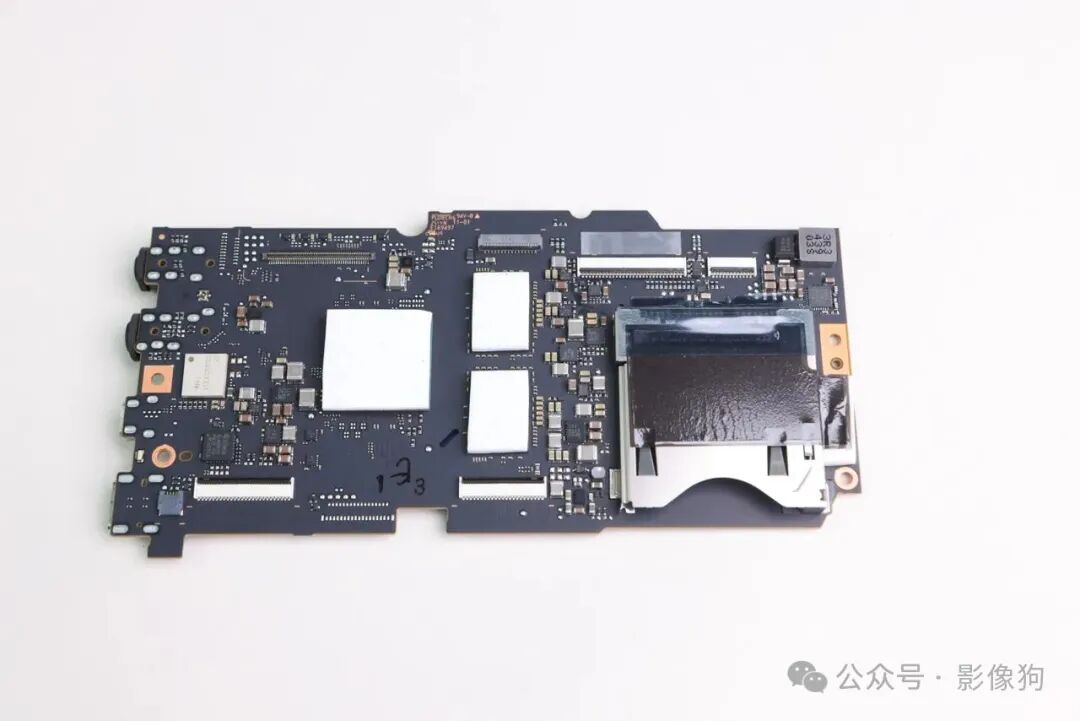

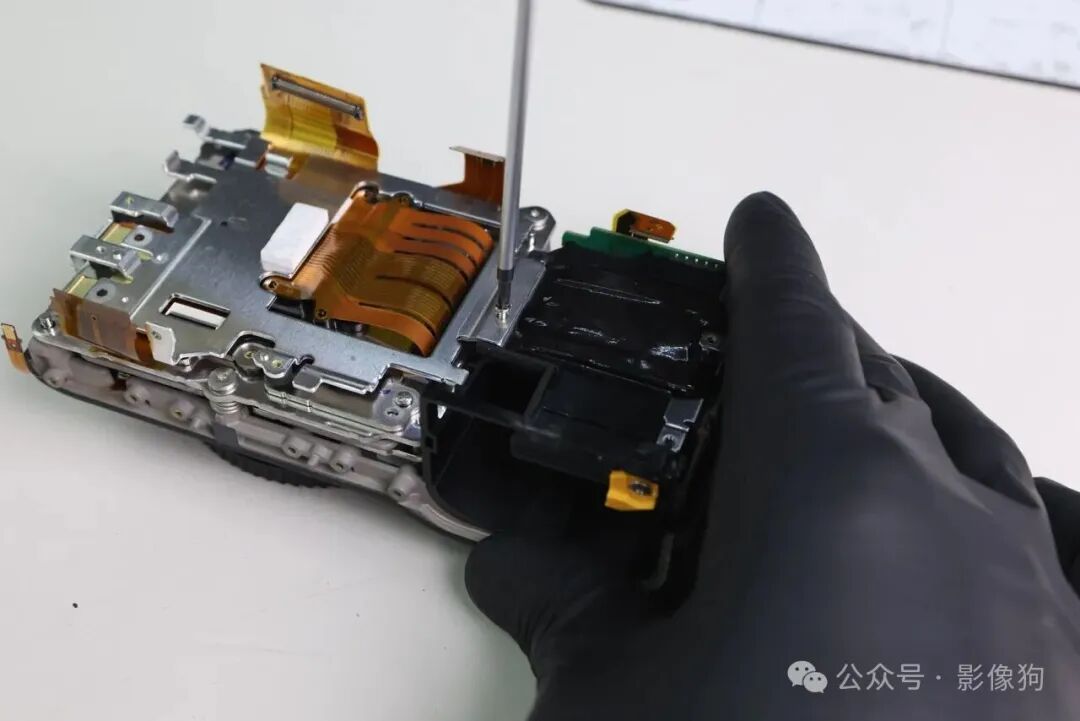

由于这台相机以视频拍摄为主，同时为了保证小巧轻便，它并未配备电子取景器，顶盖的拆卸也变得比需要兼顾图片摄影的相机更简单一些，我们先卸下顶部的螺丝。要想拆卸顶盖，还需要先拆下机身内部的金属结构，可以从下面的第二张图看到，顶盖有一部分是通过螺丝和机身内部的金属的结构相连在一起的。这块金属板应该是起到屏蔽罩和散热导热的作用。接着，分离开顶盖和主板相连的排线，大大小小共4条。接着，手柄一侧还有一颗隐藏的小螺丝，拆下后，即可分离开相机的顶盖。下面的步骤就简单一些了，直接断开所有肉眼可见的排线、飞线即可。覆盖了白色导热材料的部分应该就是相机的图像处理器和内部缓存。

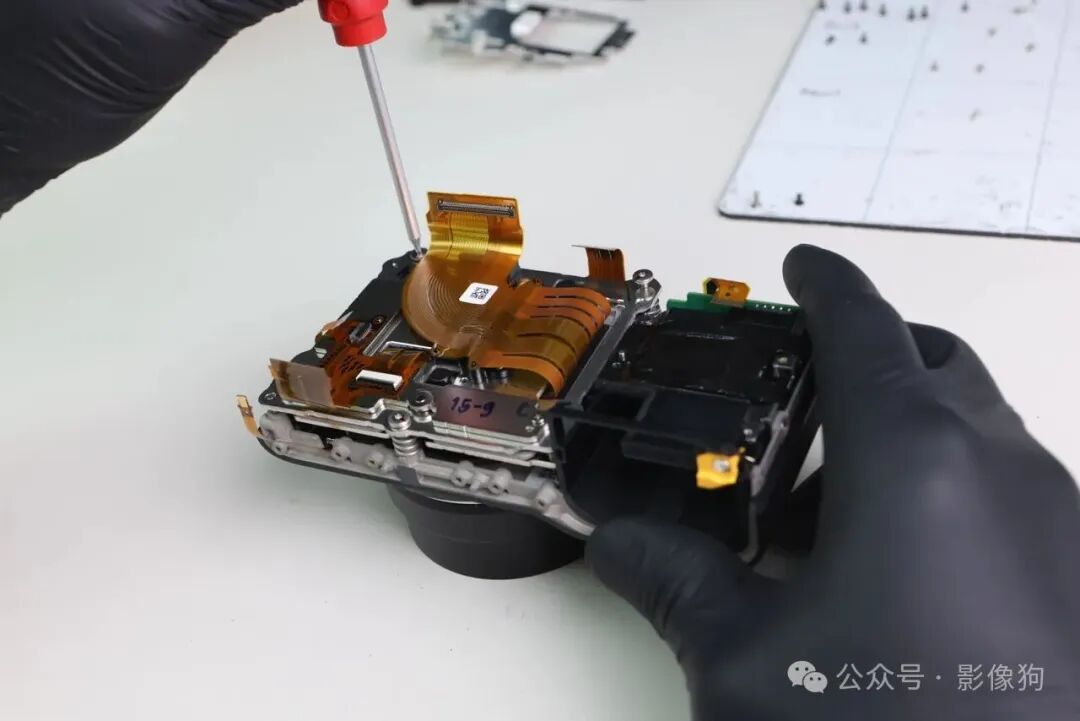

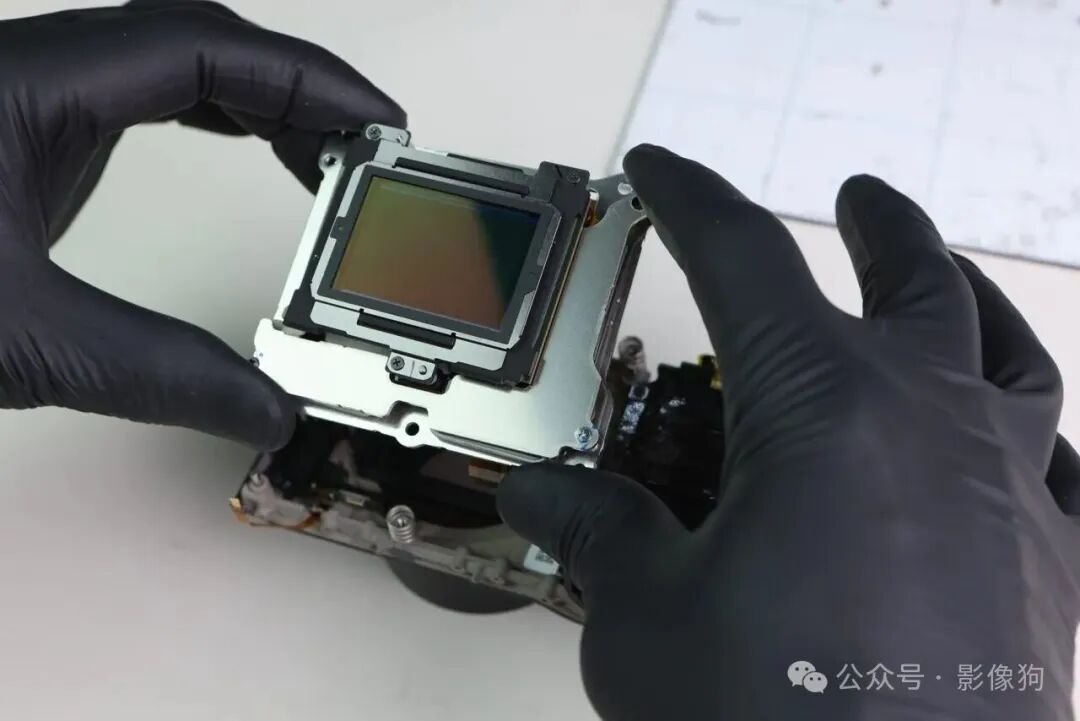

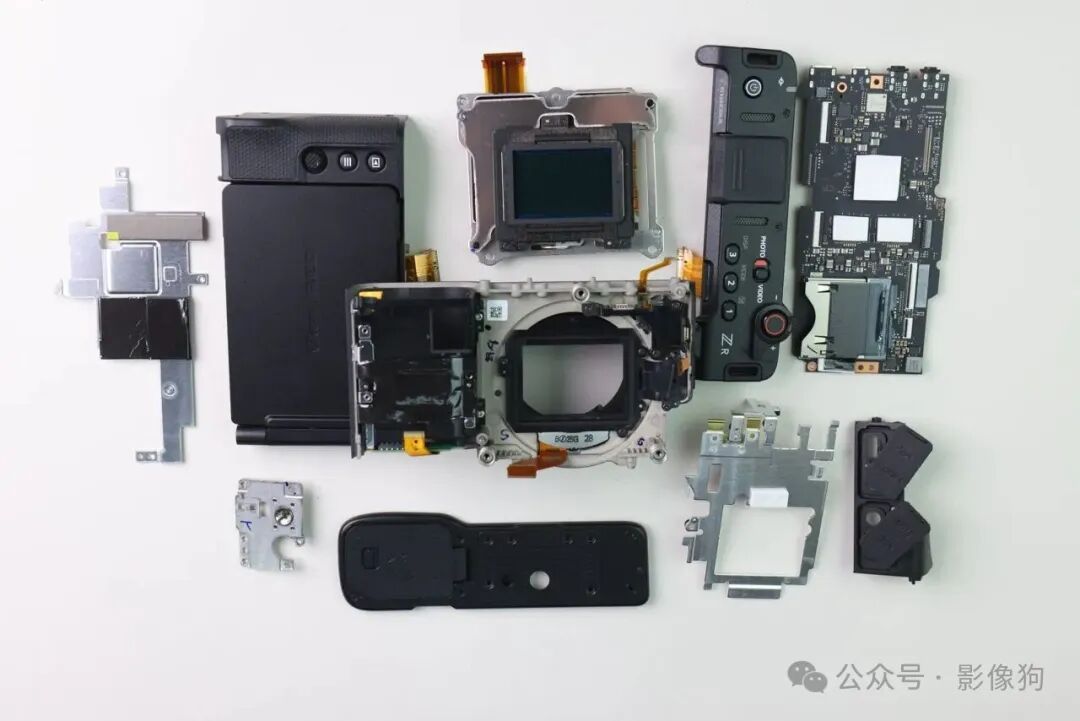

尼康ZR的机身内部设计还是比较简洁直观的，许多相机的传感器结构部分都比较复杂，而尼康ZR基本上只需要卸下螺丝即可拆开传感器（包括防抖部分）。根据拆解媒体kolarivision.com的经验，大多数“电影机”的内部结构往往比需要同时兼顾视频/照片的消费级无反相机更加精简，尼康ZR也不例外，它的内部结构非常简洁直观，不需要太费功夫就能拆开它。
