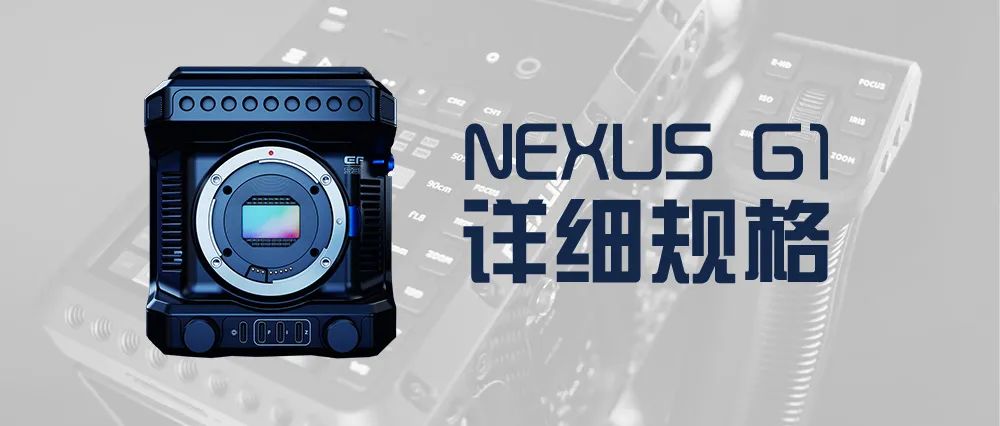

NEXUS G1电影摄影机详细技术规格

以下是源自NEXUS官网发布的G1电影摄影机的技术规格，仅供有兴趣的朋友参考。

成像系统

传感器相关

• 分辨率：6144 x 3456（6K）

• 尺寸：Super 35（23.10mm x 12.99mm）

• 类型：背照式 HDR CMOS，卷帘快门

• 双原生 ISO：400 和 3200

• ISO 范围：100 至 25600

• 动态范围：13.4 档

• 高光动态范围控制：支持 + 2 档（搭配 E-ND 模块）

录制参数

分辨率与帧率相关

• 6144 x 3456（6K）：最高 50fps

• 6144 x 2560（6K 2.4:1）：最高 60fps

• 5744 x 3024（5.7K 17:9）：最高 60fps

• 4096 x 2160（4K DCI）：最高 60fps

• 3840 x 2160（超高清）：最高 60fps

• 3728 x 3104（3.7K 6:5 变形宽银幕）：最高 60fps

• 2880 x 1512（2.8K 17:9）：最高 120fps

• 1920 x 1080（高清）：最高 120fps

编码格式相关

• Blackmagic RAW 恒定比特率：3:1、5:1、8:1、12:1

• Blackmagic RAW 恒定质量：Q0、Q1、Q3、Q5

• ProRes：422、HQ、LT、Proxy

• 色彩科学：Blackmagic 第五代色彩科学色彩深度：12 位 RAW、10 位 4:2:2

光学系统

镜头卡口相关

• 主动式 EF 卡口

• 可升级 MFT 卡口：支持升级为自动锁定式 MFT 卡口，兼容 Arri PL、佳能 FD、尼康 F、宾得 K、徕卡 R、C 卡口、B4 等转接环

• 全画幅 EF 转接环：可选配件，可替换标准 EF 卡口或安装于自动锁定 MFT 卡口，实现全画幅等效视角，增加约 1 档进光量，提供更浅景深，同时保留 EF 镜头电子控制功能

• OLPF 抗锯齿滤镜：内置滤镜平衡分辨率与真实感，通过轻微扩散亚像素干扰图案消除摩尔纹，同时保持自然锐度

电子 ND 系统相关

• 用户可安装模块：内部 E-ND 升级模块仅需一颗螺丝即可安装电影级曝光控制：E-ND 系统支持无缝实时曝光调节，兼具固定玻璃 ND 的精度与可变滤镜的灵活性，无体积负担、色偏或偏振伪像

• 档位范围：2–7 档，低于 ND 2 时自动切换为透明状态

• 色彩精度：采用 LCD 技术，零偏振效应，100% 无 X 图案

• 自动曝光：在 NexusOS 中设置为自动模式，系统根据光线条件实时调整 ND 密度以保持曝光一致

• 手动曝光：支持标准档位步进调节或平滑连续控制，可通过控制面板触摸屏、物理按钮或 Nexus 侧手柄直接操作

机身设计

安装与拓展相关

• 集成笼式结构：底盘包含锚点和平坦表面，直接支持设备安装与支撑系统集成

• 安装点：64 个精密螺纹安装点（分布机身各处），包括 ¼″-20 和 ⅜″-16 螺纹，所有 ⅜″-16 螺纹均含 Arri 标准防转销孔

• 集成杆系统：机身内置 15mm LWS 支撑系统，内部杆深 111mm，通过内置 Torx 钥匙锁定，无需外部底板即可刚性安装跟焦器、遮光斗和镜头支架

• 集成 NATO 导轨：顶部导轨支持快速安装监视器、顶部手柄等配件

环境规格相关

• 工作温度：32°F 至 113°F（0°C 至 45°C）

• 存储温度：-4°F 至 140°F（-20°C 至 60°C）

• 相对湿度：0% 至 90%（非冷凝）

机身相关

• 材质：航空镁合金与碳纤维

• 涂层：黑色等离子微弧氧化

• 尺寸：6.89×4.33×4.72 英寸（175×110×120mm）

• 重量：约 33.5 盎司（950 克）

供电系统

输入接口

• 迷你 V 口电池系统：集成嵌入式 V 口电池仓，支持 50wH 至 155wH 标准迷你 V 口电池，续航 3–8 小时（取决于电池容量与功耗）

• 其他电池类型：通过可选适配器支持双 NP-F、金贝口和标准 V 口电池

• 内置备用电池：NP-F550 电池支持关键系统在无主电源时运行 30 分钟，支持热插拔

• Lemo DC 输入：1 个 12–20VDC 锁扣式电源接口

输出接口

• D-Tap 电源输出：2 个 16V 接地隔离 D-Tap 接口，为外接设备供电

• 可升级 Lemo 接口：通过可选模块将 D-Tap 升级为 4 个 Lemo 锁扣式接口

• USB-C PD：5 个 USB-C 接口（USB 3.1），单口支持 35W 供电与控制

连接接口

视频端口

• HDMI 输出：1 个全尺寸 HDMI 1080/60p 接口

• SDI 输出：1 个 3G-SDI 接口（需可选 SDI 模块）

• SDI 输入：1 个 3G-SDI 接口（需可选 SDI 模块），支持 SDI 切换台控制

• 监视器端口：1 个 Nexus 锁扣式接口，用于外接 5 英寸触摸屏（供电 + 数据）

• EVF 接口：1 个 Nexus 锁扣式接口，兼容 BMPCC6K EVF

多功能端口

• FIZ 控制端口：3 个 USB-C 接口（底部前方），支持 FIZ 电机控制与供电，兼容 UART、CAN 总线、USB 2.0，最高 35W

• SSD 端口：1 个 USB-C（USB 3.1 Gen 1），用于外接 SSD 录制与软件更新

• 配件端口：2 个 USB-C 接口（机身顶部），右侧支持 UART、CAN 总线、USB 2.0 与 35W 供电，左侧支持 USB 3.1、USB 2.0 与 35W 供电

• 控制端口：1 个 USB-C 接口（右侧），USB 2.0 用于外接手柄等配件

• 时间码 I/O：所有 USB-C 接口支持通过 ADC/DAC 线缆输入 / 输出数字时间码

音频端口

• XLR 输入：2 个全尺寸 XLR 接口，支持 48V 幻象电源

• 麦克风输入：1 个 3.5mm 立体声 TRS 接口

• 耳机输出：1 个 3.5mm 立体声接口

无线连接

• Wi-Fi 5.0：未来支持无线相机控制与移动端 / 桌面端视频监控

• 蓝牙 5.0：短距离连接移动设备，支持基础远程控制

• Zigbee：长距离低延迟 mesh 通信，计划支持多相机无线时间码同步、无线 FIZ 电机控制、无线手柄等配件通信

存储介质

• Nexus Drive 插槽：1 个内置插槽，兼容 Nexus Drive 与标准 CFast 2.0 卡

• SD 卡插槽：1 个 UHS-II SD 卡槽

• 外部录制：1 个 USB-C 3.1 Gen 1 接口，支持外接 SSD

• 支持格式：可格式化为 ExFAT（Windows/Mac）或 HFS+（Mac）文件系统

元数据支持

• 自动记录 EF 电子镜头元数据、相机设置、运动传感器数据及场记信息（项目名、场景、镜次、备注），可将 3D LUT 嵌入 Blackmagic RAW 文件元数据用于参考或后期制作

控制面板与监视器

控制面板

• LCD 尺寸：4 英寸（1:1）

• 分辨率：720×720（250 PPI）

• 亮度：1000 尼特超高亮，自动自适应

• 视角：接近全视角

• 功能：视频监控与设置控制

• 操作：触控 NexusOS + 16 个物理按钮

外接监视器

• LCD 尺寸：5 英寸（16:9）

• 分辨率：1920×1080（440 PPI）

• 亮度：1600 尼特超高亮，自动自适应

• 视角：接近全视角

• 功能：视频监控与设置控制

• 操作：触控 Blackmagic OS + 2 个物理按钮

• 连接：通过 Nexus 锁扣线供电与传输数据

• 安装：集成 NATO 导轨 + 3 个 Arri ⅜″安装点

• 材质：航空级镁合金

• 涂层：黑色等离子微弧氧化

• 尺寸：5.16×3.39×0.37 英寸（131×86×9.5mm，不含凸起）

• 重量：约 5.64 盎司（160 克，不含支架）

集成镜头 FIZ 控制系统

• 支持镜头：兼容电子电影镜头与全手动电影镜头

• 内部 FIZ：支持 EF/MFT 电子镜头的跟焦与光圈控制

• 外部 FIZ：支持手动镜头的跟焦、光圈、变焦控制（需兼容镜头电机，如 Tilta Nano II）

• 有线控制：3 个 USB-C FIZ 端口（机身底部前方），支持供电与控制

• 全系统集成：通过 NexusOS 整合电子 / 手动镜头控制，可通过触控面板、物理按钮或 Nexus 手柄实现单人跟焦与设置操作

音频系统

输入接口

• 全尺寸 XLR：2 个，带高品质前置放大器，支持 48V 幻象电源

• 3.5mm 麦克风接口：1 个立体声 TRS 接口

• 内置麦克风：2 个高品质立体声麦克风

• 采样规格：48kHz / 24-bit 线性 PCM

输出接口

• 3.5mm 耳机接口：立体声输出，可通过 NexusOS 调节音量

• HDMI 音频输出：通过 HDMI 嵌入音频，同步输出至外接监视器或录像机

• SDI 音频输出：安装 SDI 模块后，通过 3G-SDI 输出嵌入音频

• 内置扬声器：支持无耳机快速播放监听

时间码系统

输入与输出

• USB-C 时间码输入：所有 USB-C 接口支持通过 ADC 适配器输入数字时间码，与外部相机 / 录像机 / 发生器精准同步

• USB-C 时间码输出：支持通过 DAC 适配器向其他设备发送时间码

• 实时监控：NexusOS 控制面板实时显示时间码状态（当前值与同步锁定指示）

• 无干扰同步：通过 USB-C 数字传输时间码，无需基于音频的 jam 同步，释放 XLR/3.5mm 接口用于纯净音频（如需也可通过音频接口 jam 同步）

• 时钟精度：高精度内部时钟，每 8 小时漂移小于 1 帧

可选升级模块

• 电子 ND 模块：LCD 基电子 ND 系统，支持 2–7 档自动 / 手动实时调节，无偏振、高色彩精度、无 X 图案，安装于机身底部 E-ND 槽

• AutoLock MFT 卡口：替换默认 EF 卡口，支持原生 MFT 镜头与 PL/C-Mount/B4 / 尼康 F / 徕卡 R 等机械转接环快速切换

• EF 全画幅增光减焦镜：替换标准 EF 卡口或安装于 AutoLock MFT 卡口，实现全画幅等效视角，增加 1 档进光量，保留 EF 镜头电子控制

• SDI 模块：增加 1 个 3G-SDI 输出与 1 个输入，支持直播输出与 SDI 切换台控制，安装于右侧模块槽

• Lemo 电源输出模块：将双 D-Tap 输出升级为 4 个 16V 锁扣式 Lemo 接口，确保配件供电安全

• 电池适配器模块：计划支持金贝口、标准 V 口、双 NP-F 等电池类型，安装于集成后仓

注意

技术规格可能随开发进度调整。
