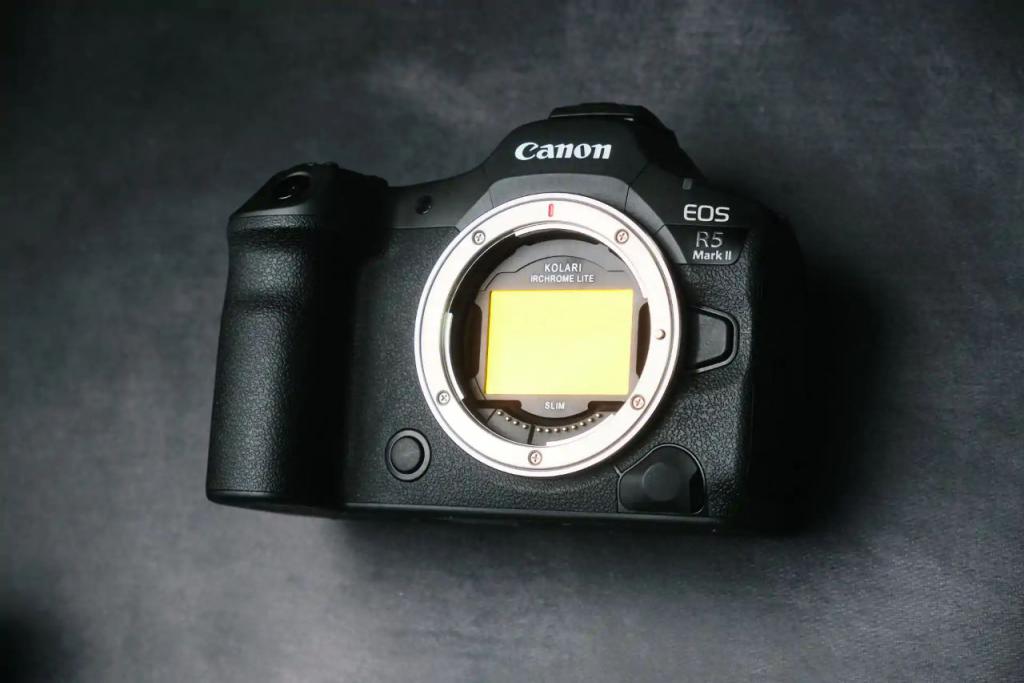

佳能 EOS R5 Mark II 是一款在照片、视频方面都有着优秀性能的相机。它采用了 4500 万像素全画幅背照式堆栈式传感器，可以拍摄最高 8K60P 的 RAW 素材，更进一步的对焦系统和堆栈式高速传感器使其可以支持最高 30 张 / 秒的连拍。
影像狗测评：

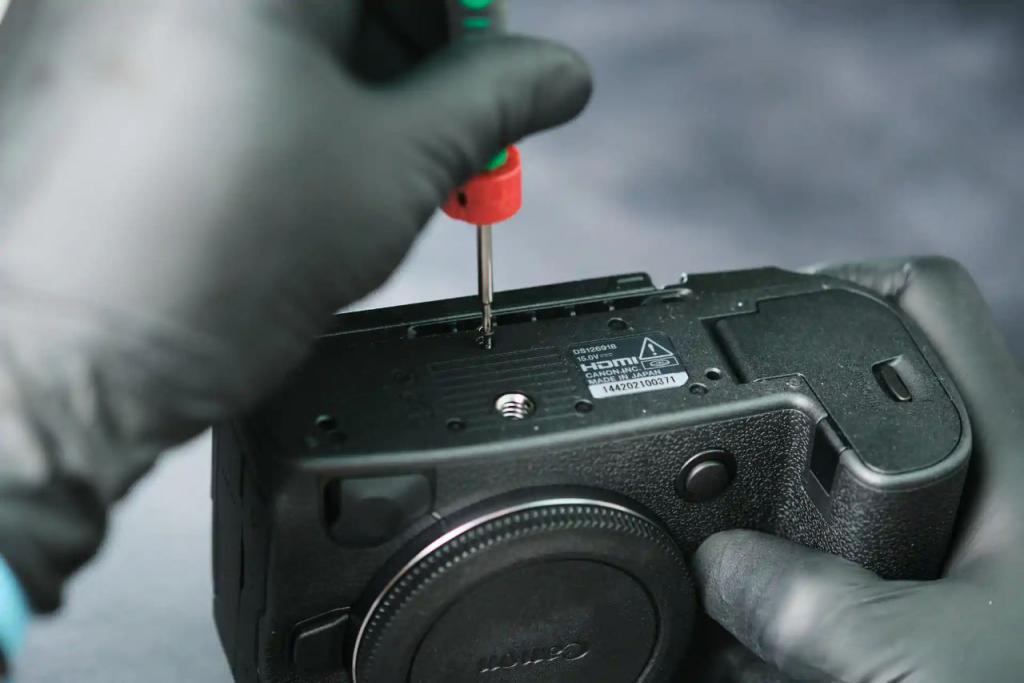

和大多数相机的拆解流程一样，拆解从相机的底板开始，它的底板有六颗螺丝。

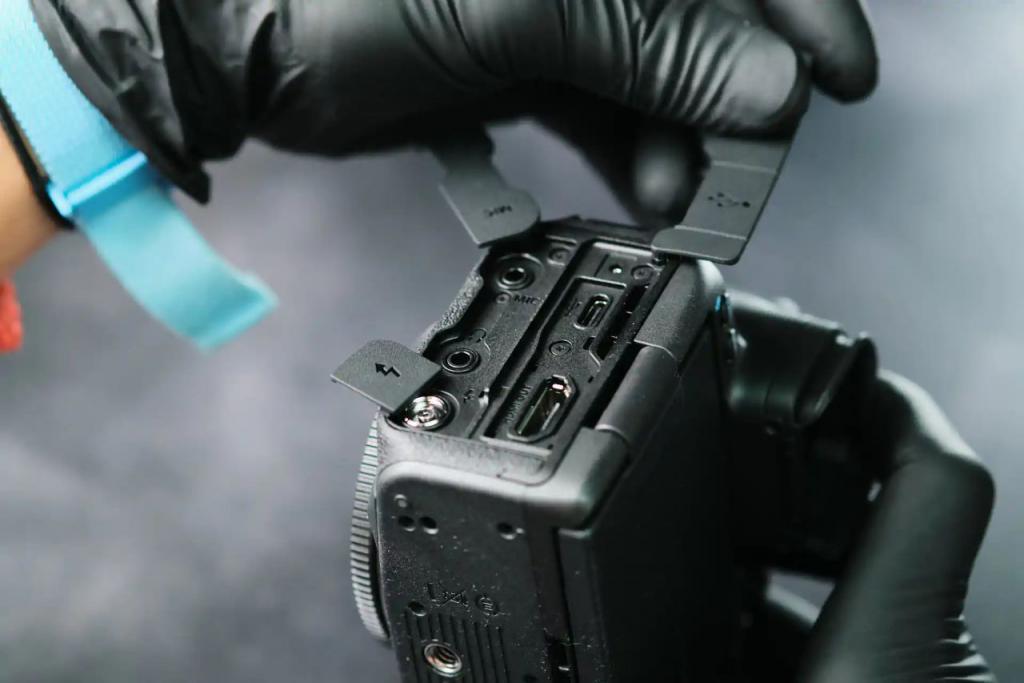

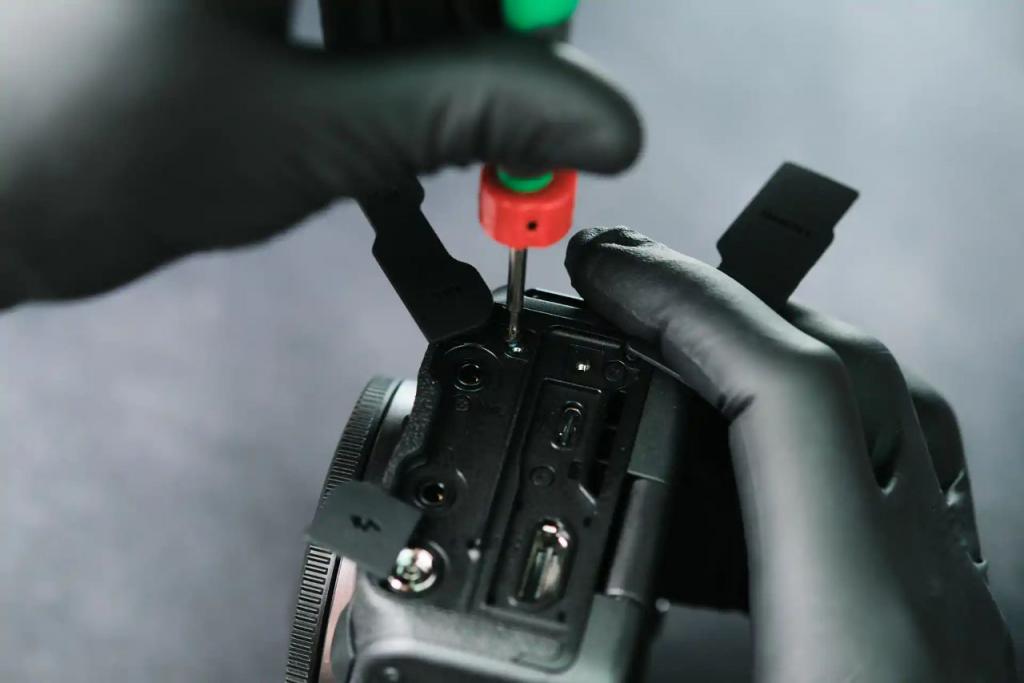

接着，打开机身左侧接口处的防尘盖，这一部分共有四颗螺丝。

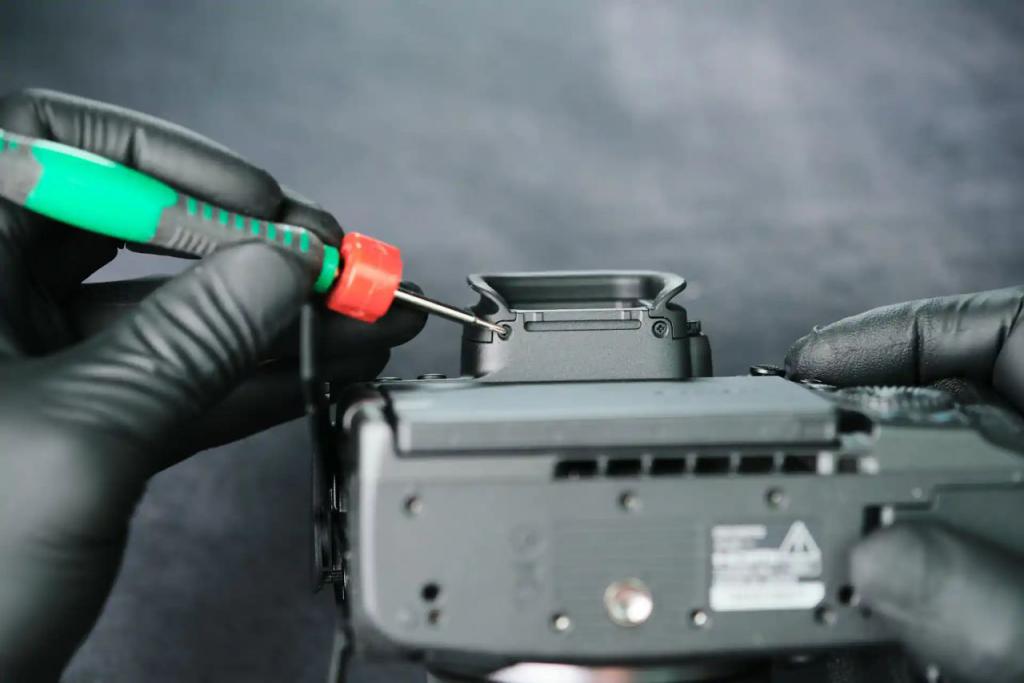

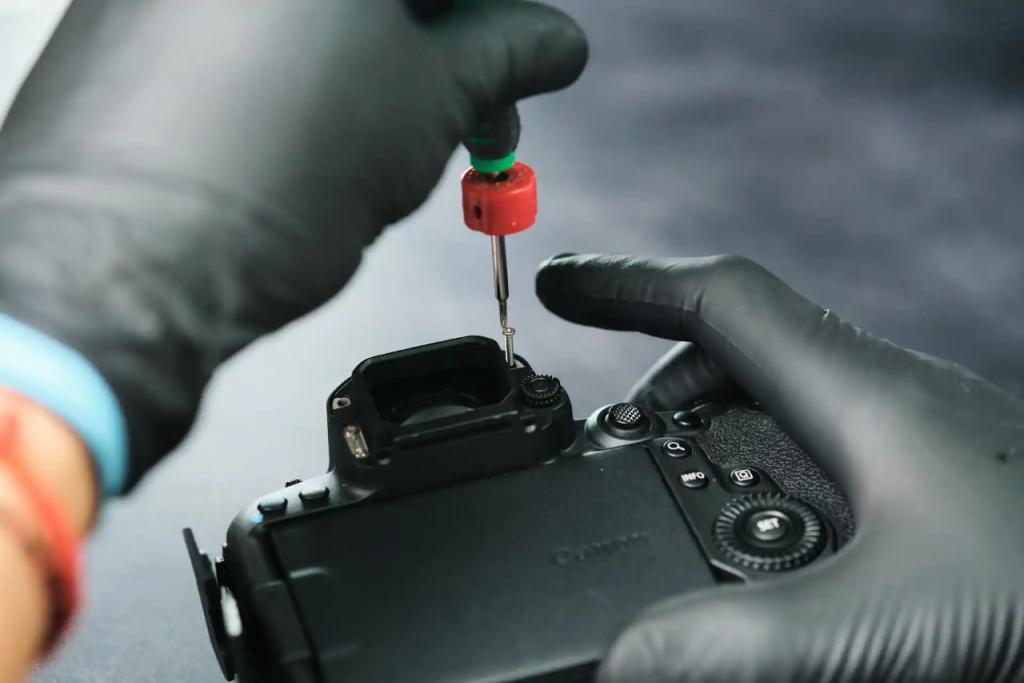

取景器部分的螺丝在底部，比较容易被忽视。

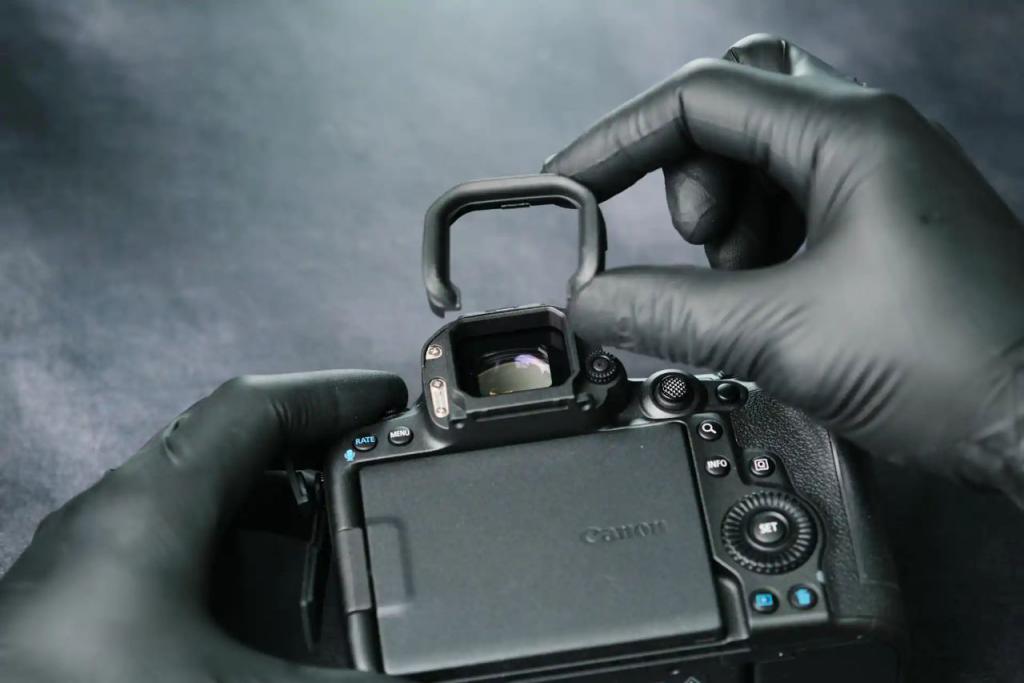

拆下眼罩部分，可以看到下面一共有四颗螺丝。

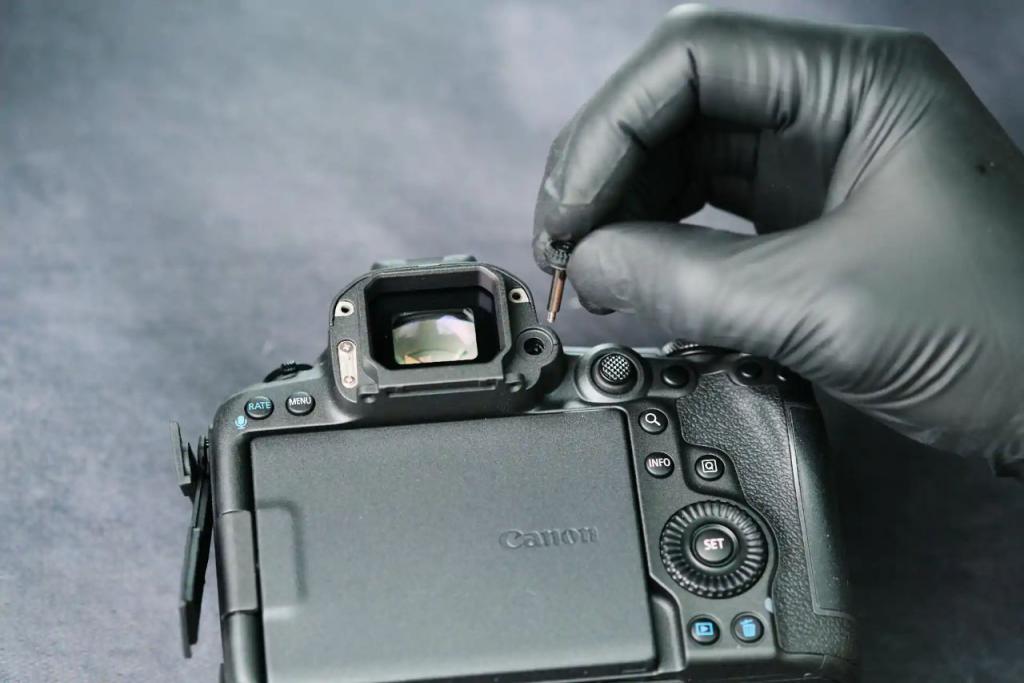

屈光度调节为一个黑色螺钉。

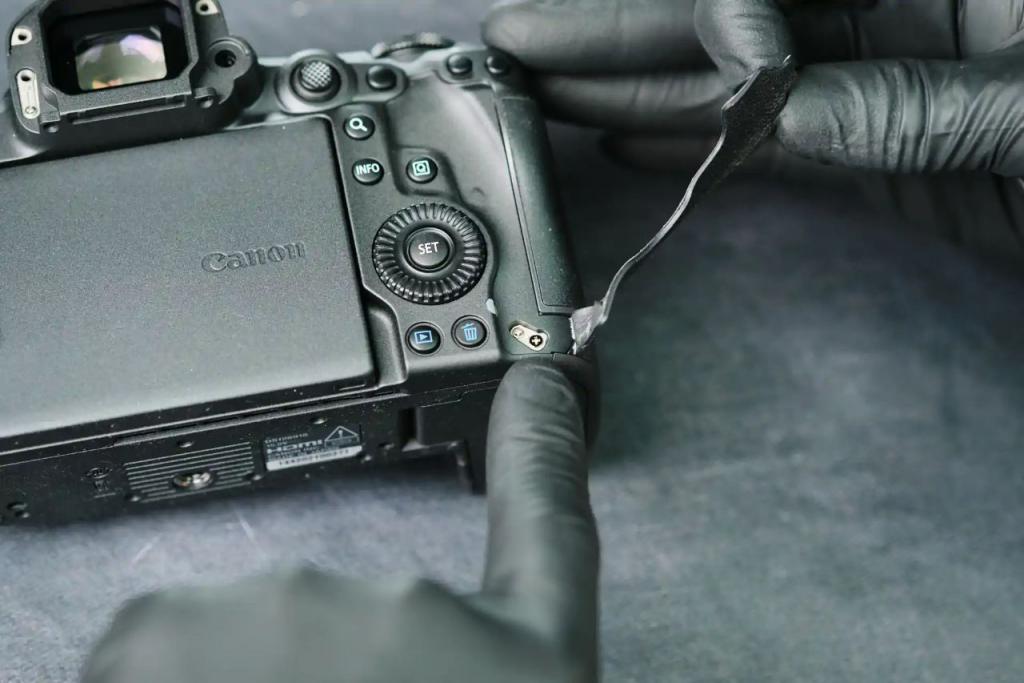

机身背面手柄的蒙皮下藏着两颗螺丝，如果不是专业人士的话，还真是想不到！

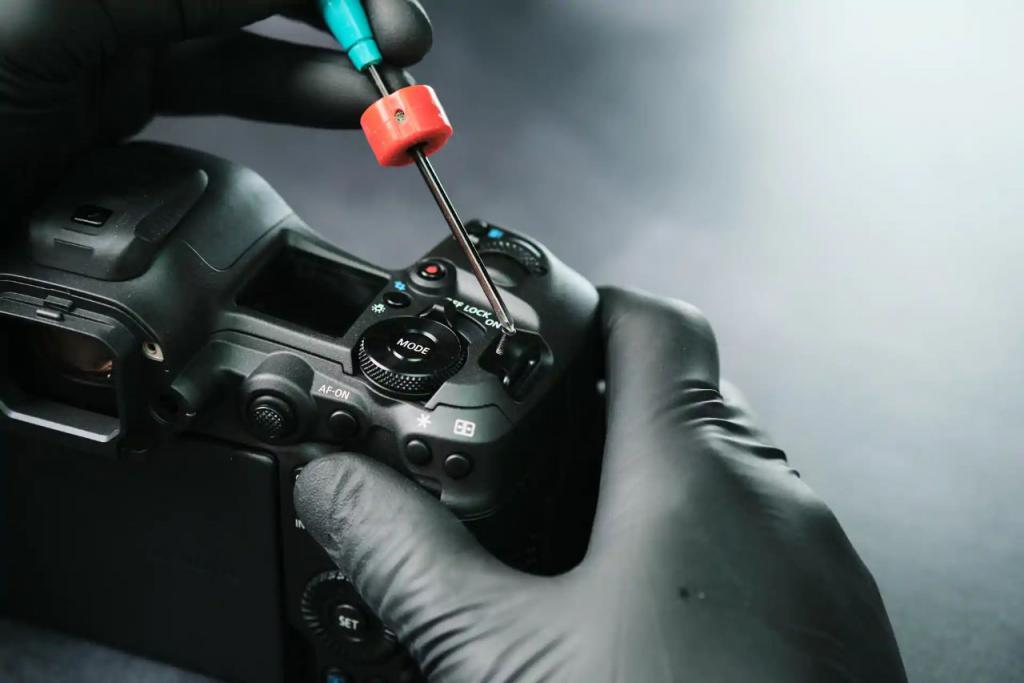

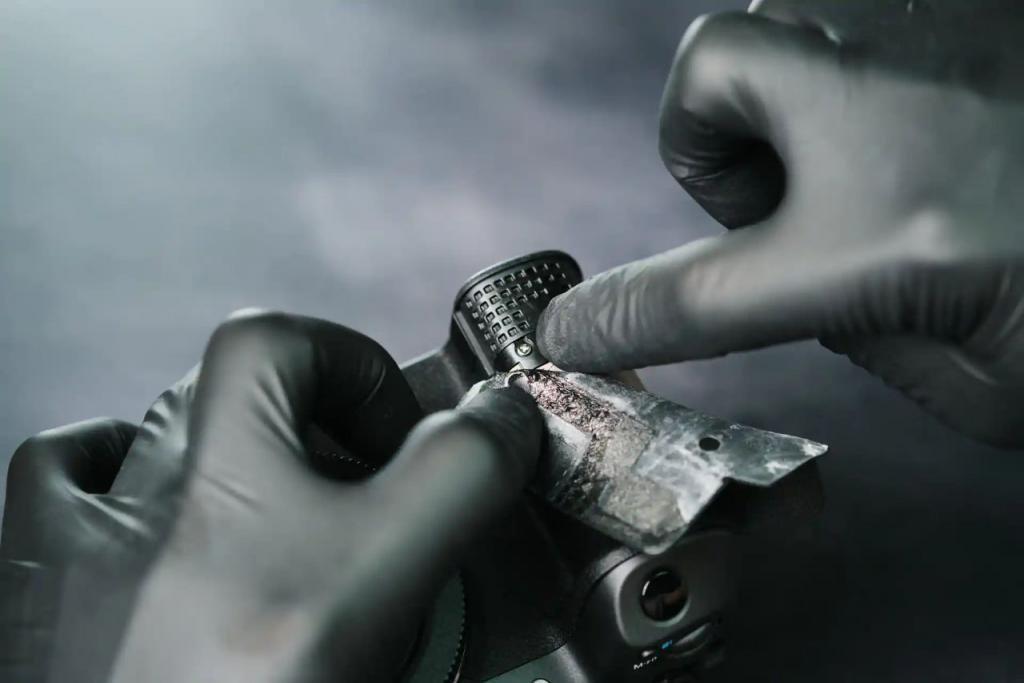

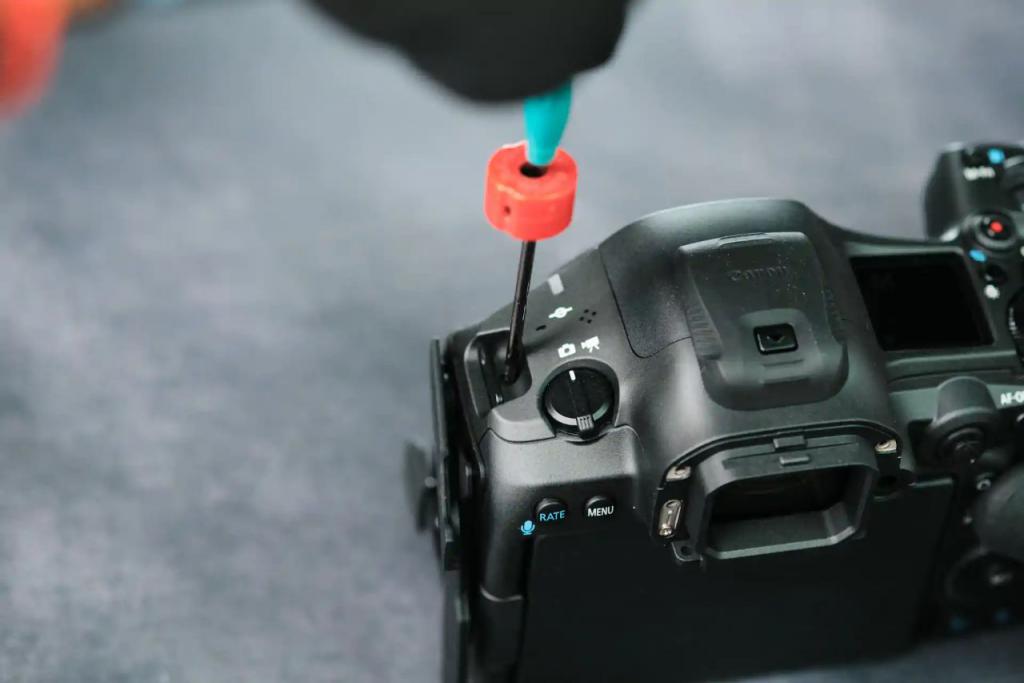

来到相机顶部，左右两侧的肩带环处，各有两颗螺丝。

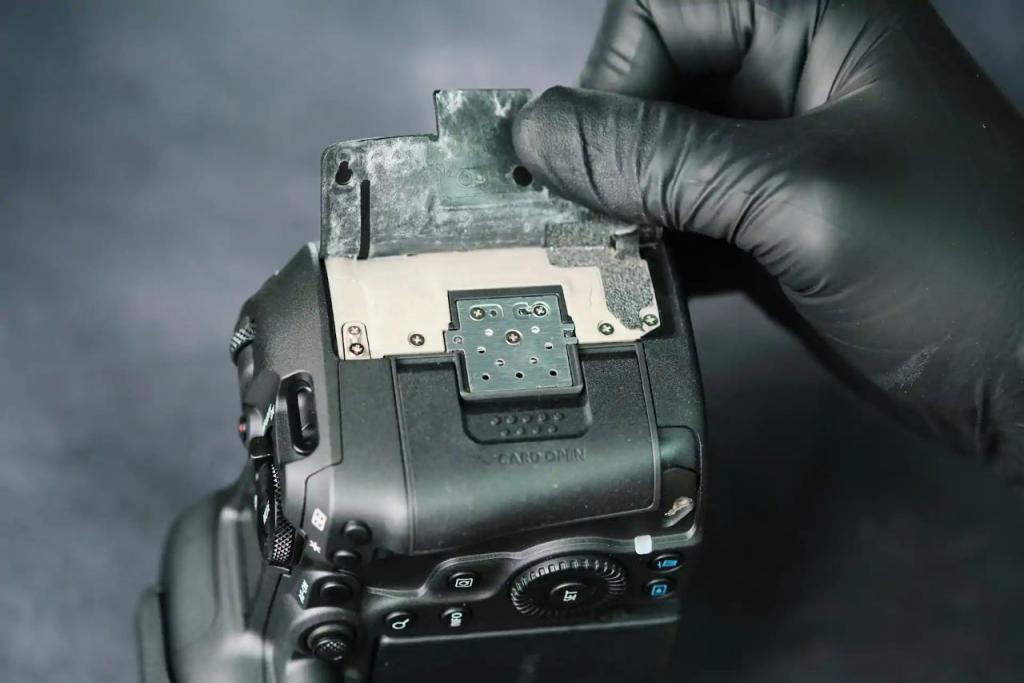

看过其它相机拆解的朋友可能也知道，手柄蒙皮下通常会藏着螺丝，它也不例外，撕开蒙皮后可以看到有几颗螺丝。

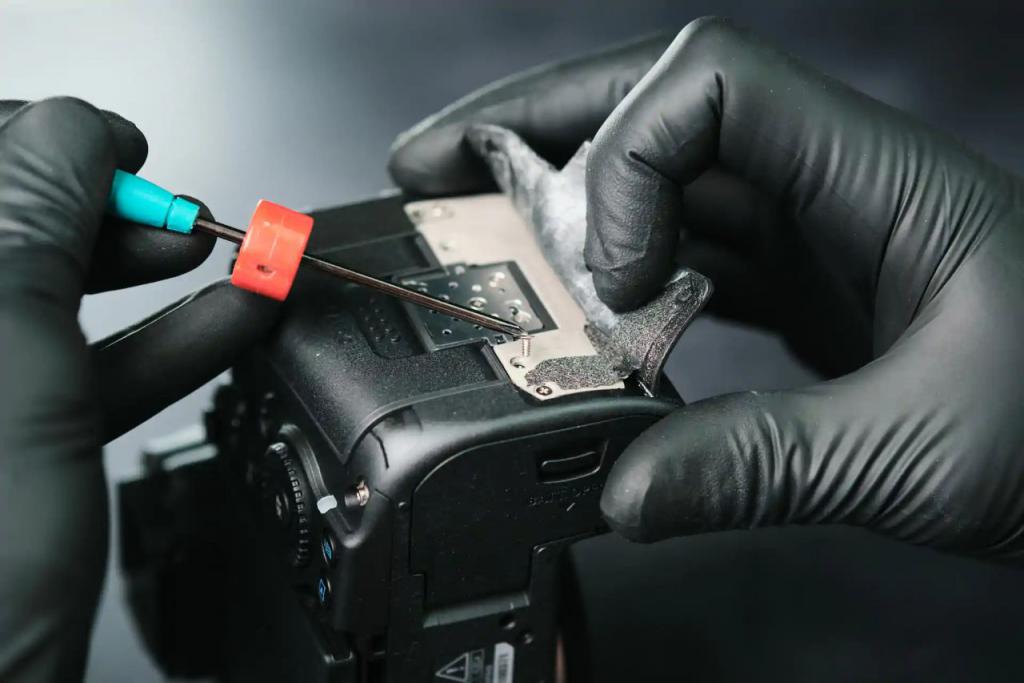

这块的螺丝还真不少！撕开前部手柄部分的蒙皮，发现下面还有螺丝！

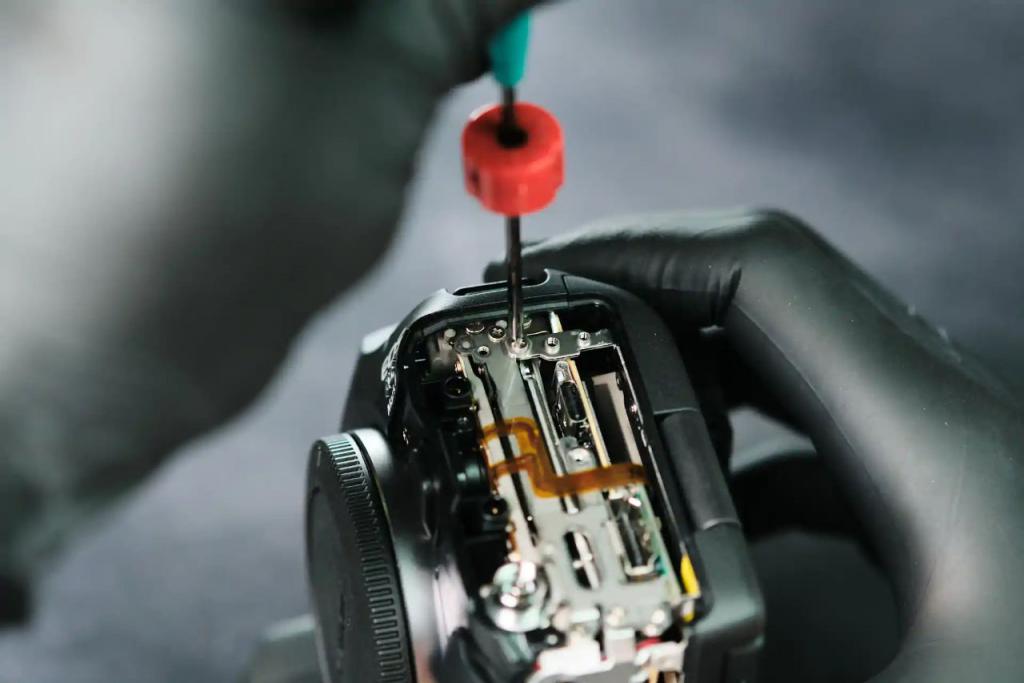

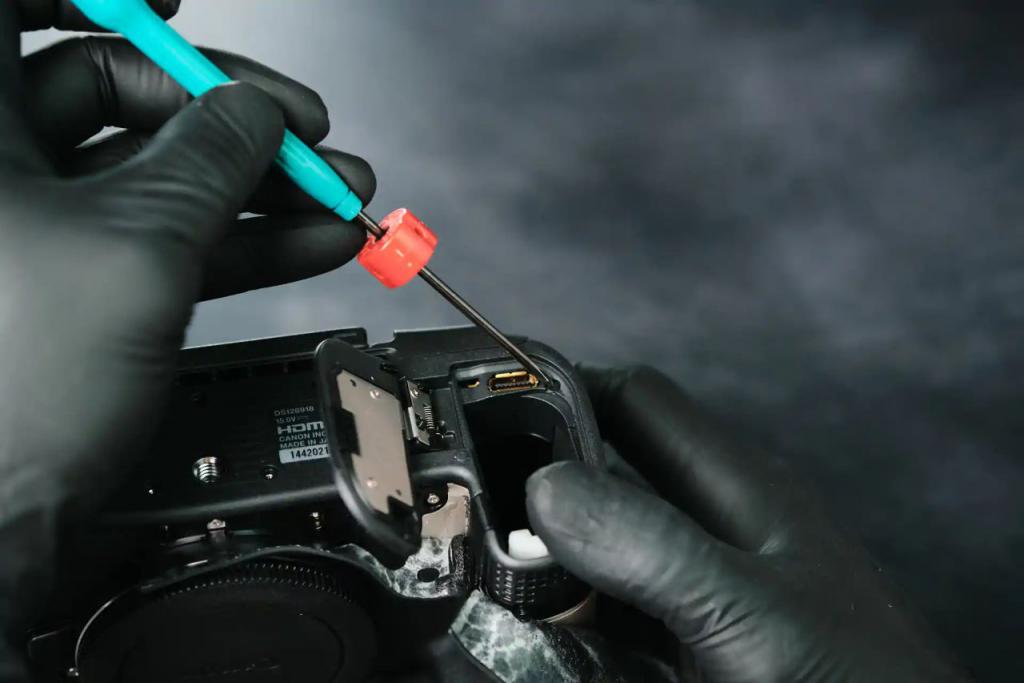

回到机身接口一侧，在靠近相机底部的部分卸下螺丝后，接口部分一侧的结构就可以分离开了。

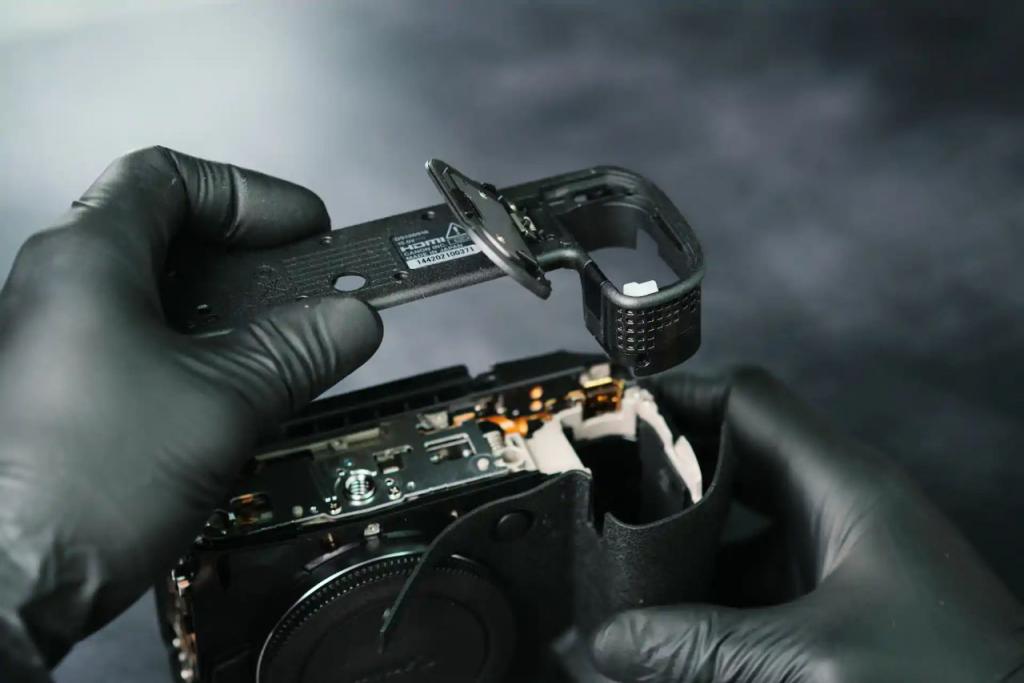

接着打开电池仓，发现电池仓的下方还有一颗螺丝。拆下它之后就可以直接分离开相机的底板了。

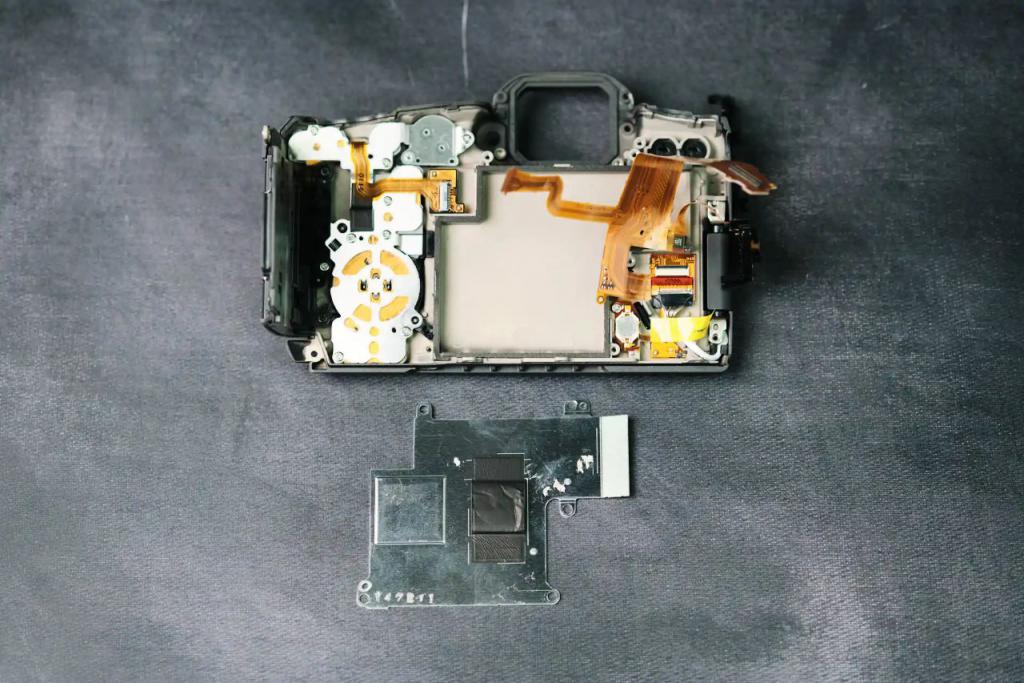

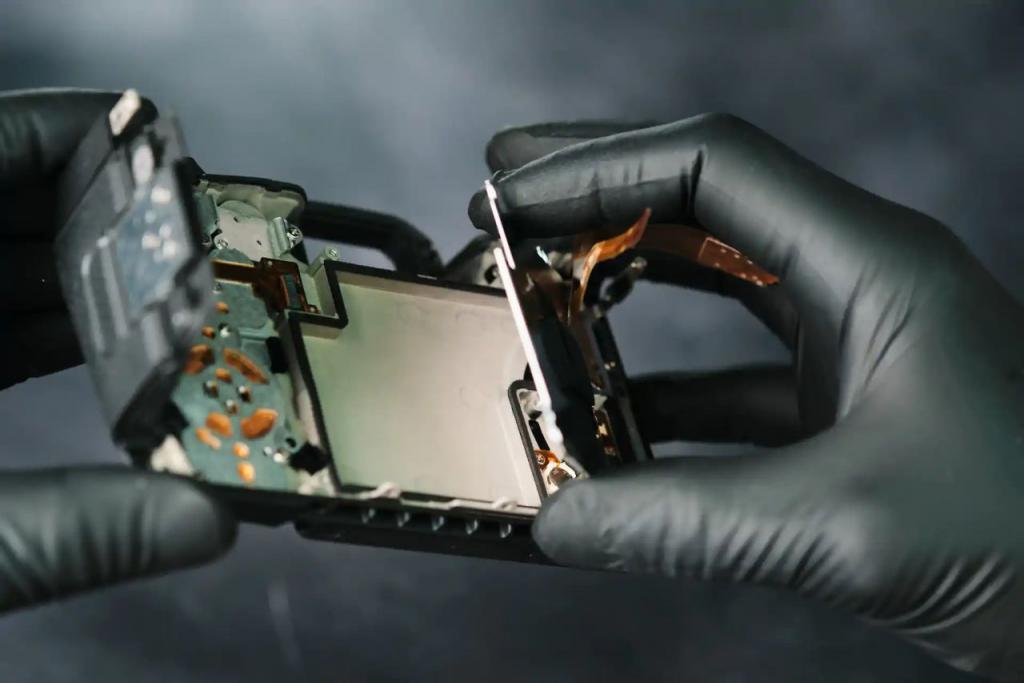

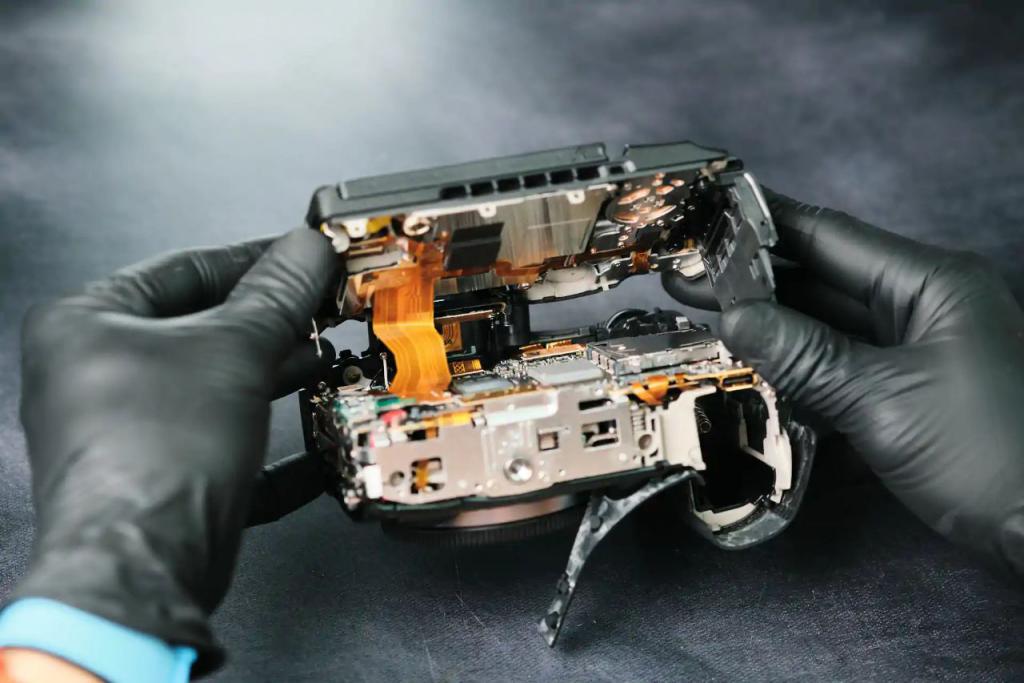

继续回到接口一侧，在拆下最后的螺丝后，相机的后面板也分离开来。仍然是需要提醒大家：小心不要弄坏排线！

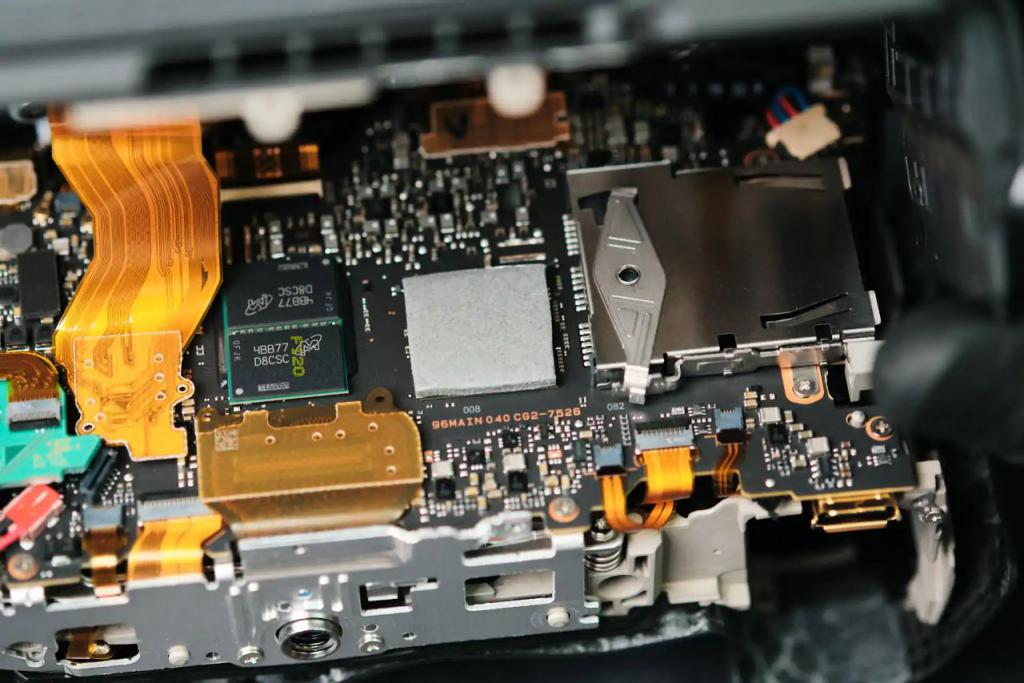

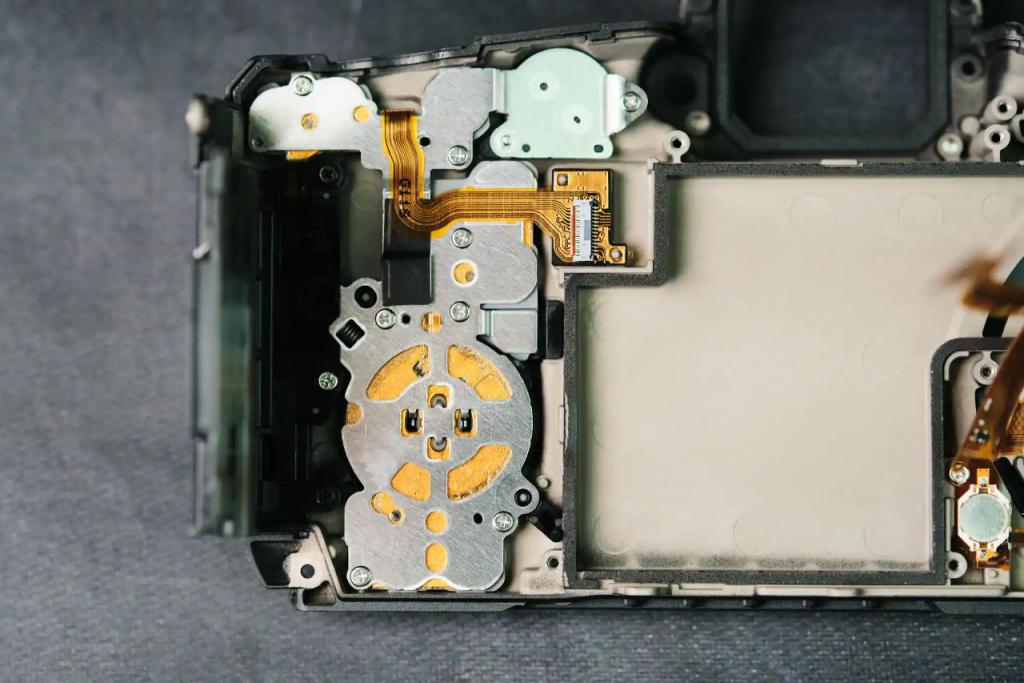

我们可以看到机身的主要零部件位置，佳能 EOS R5 Mark II 并没有配备类似风扇这样的主动散热装置，机身主要通过各类导热垫、金属部件等传导热量。
、

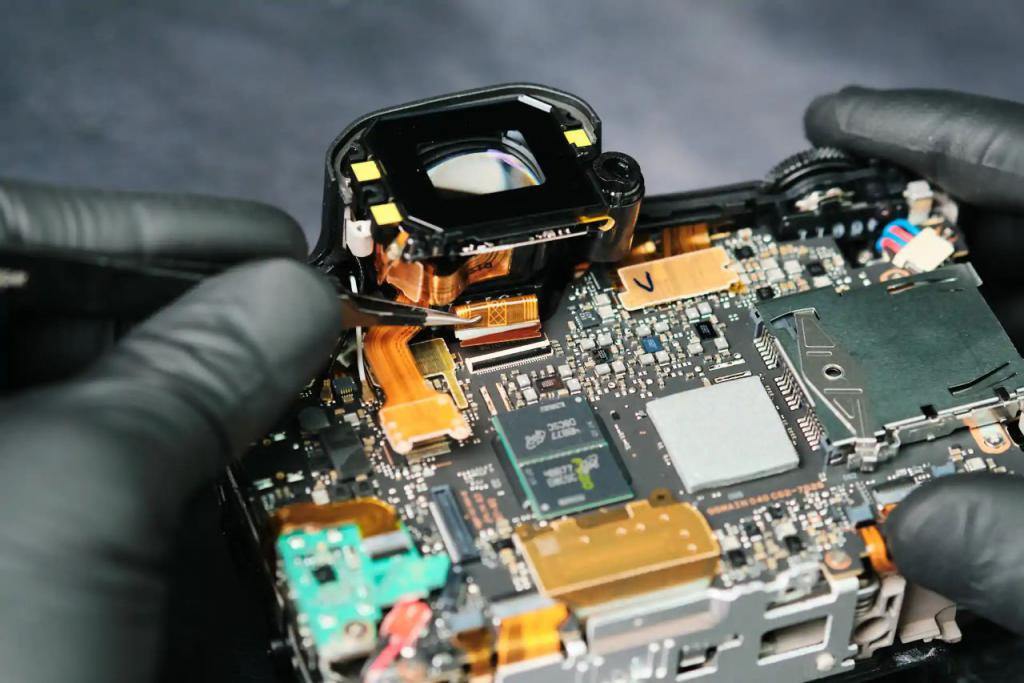

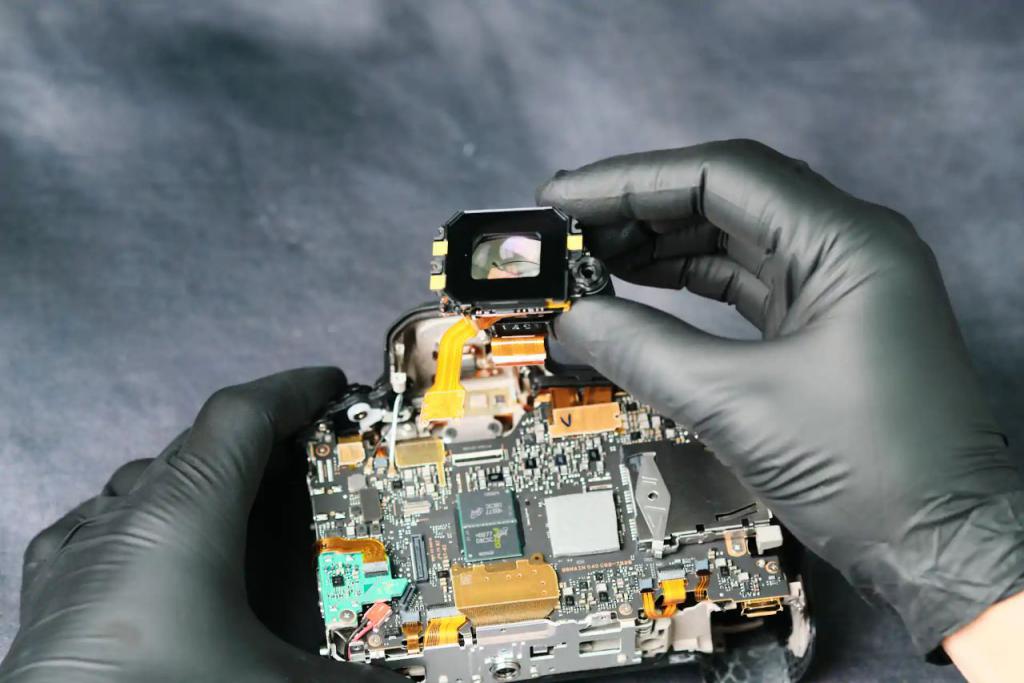

取景器由两根排线连接在主板上，分离时同样需要小心！断开排线后取景器部分也可以顺利地分离开来。

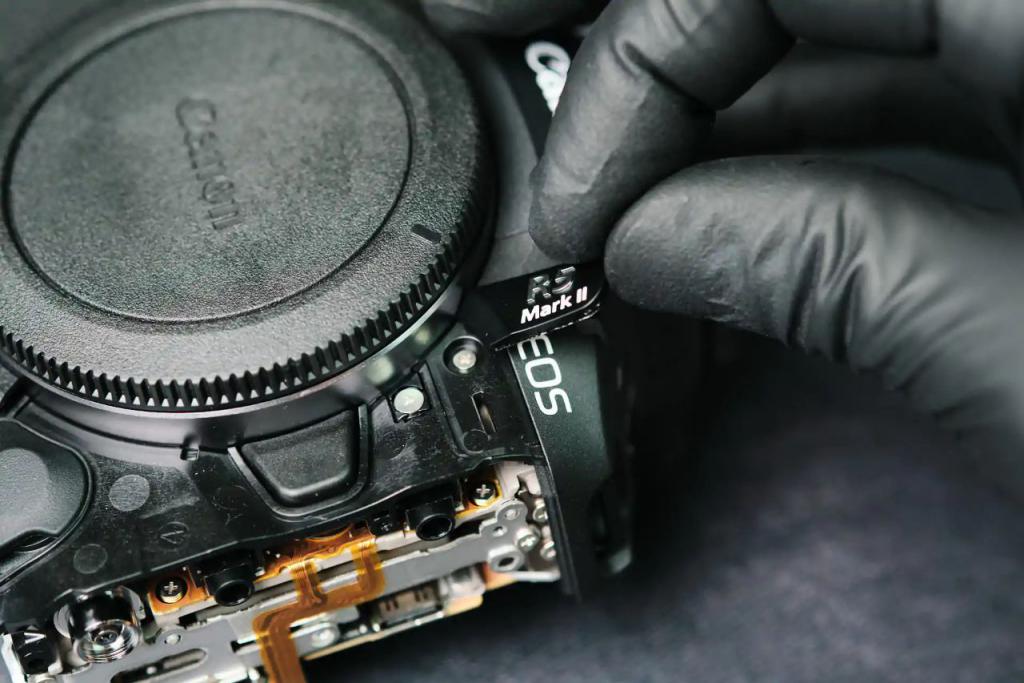

接着试图拆卸相机的顶部，没想到的是，撕开蒙皮后，在 "R5 Mark II" 的 Logo 下方还藏着一颗螺丝！

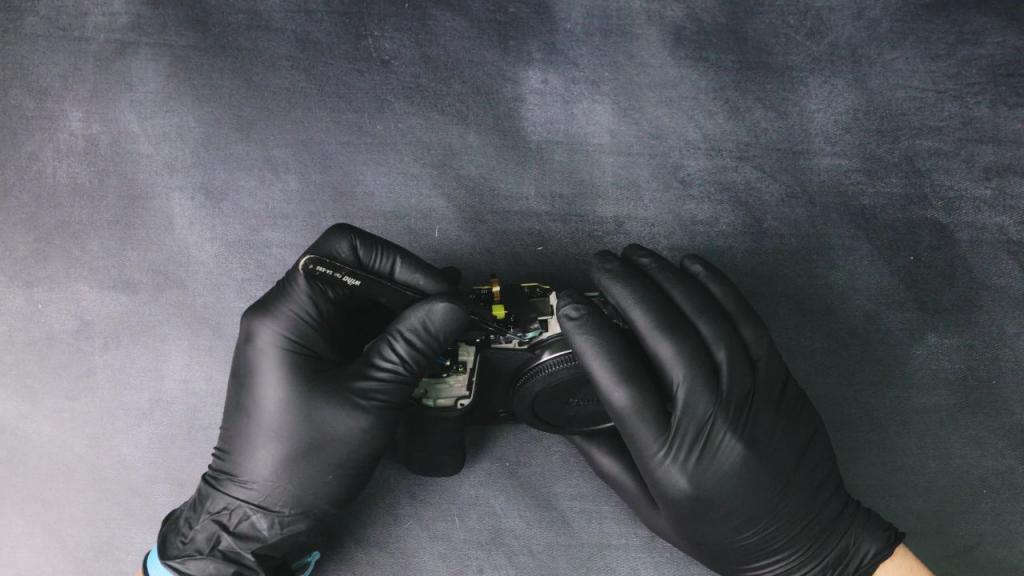

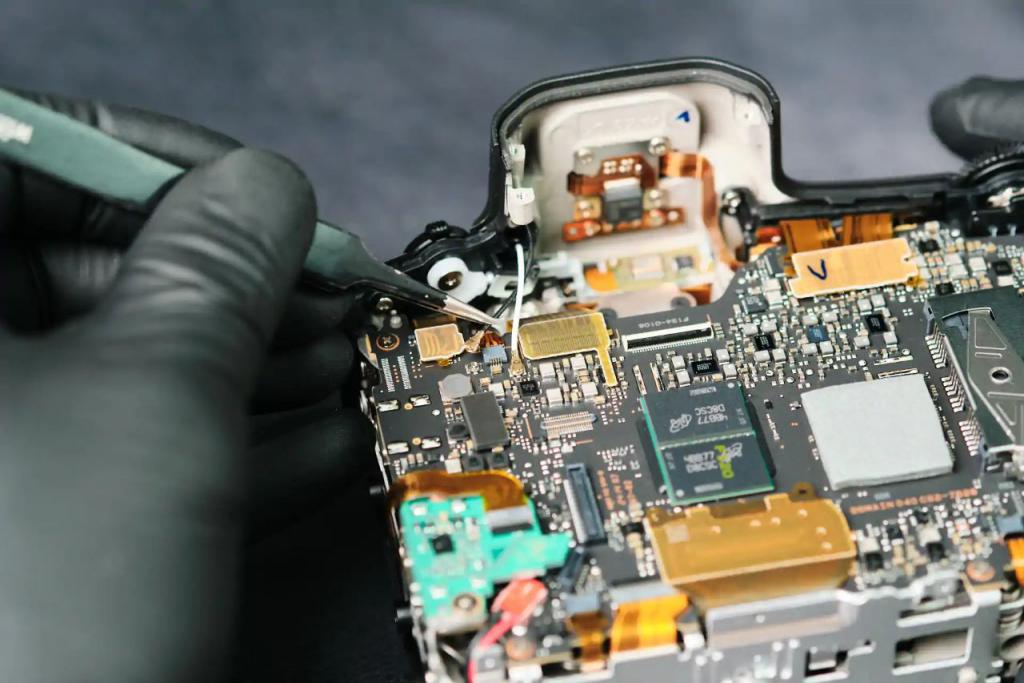

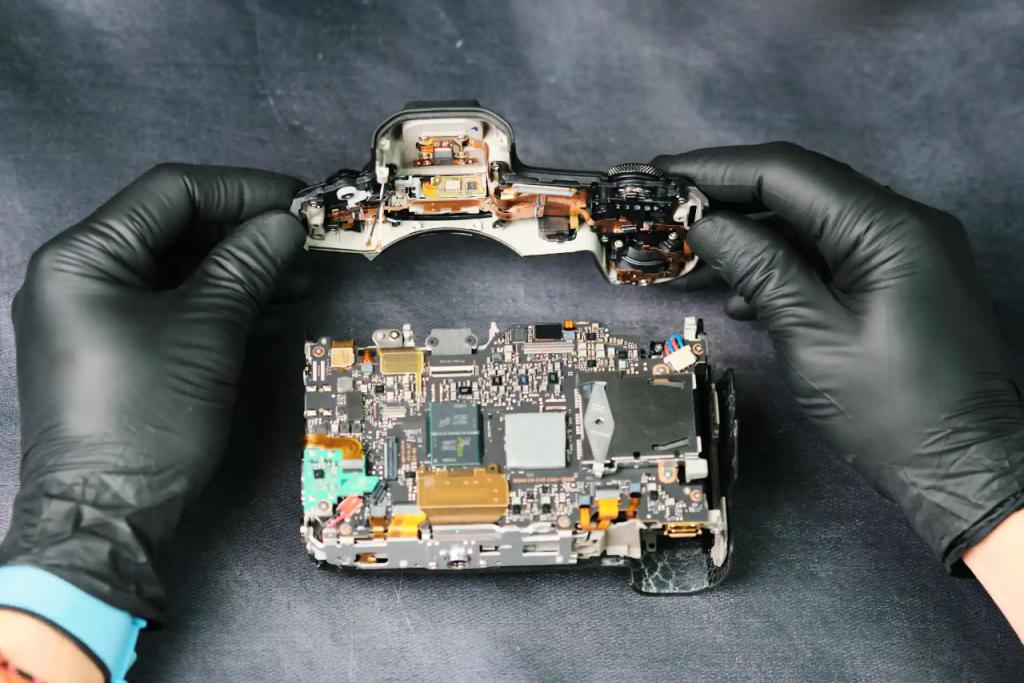

在断开飞线、卸下螺丝后，整个顶部就分离下来了。

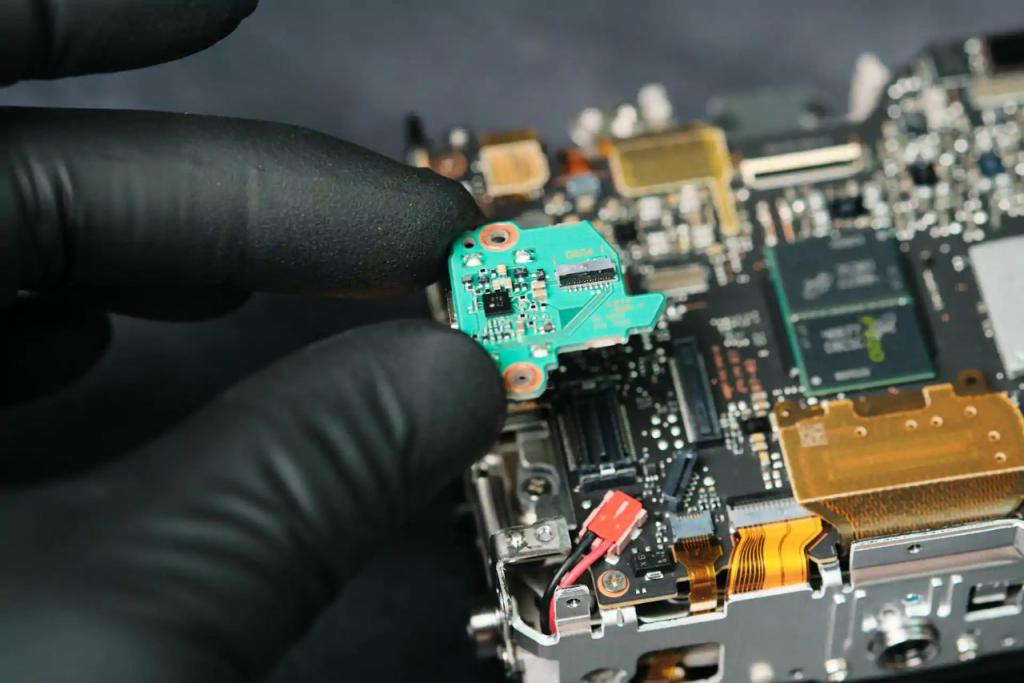

与其它的佳能相机有所不同，EOS R5 Mark II 的 HDMI 接口部分是单独的一块副板，由两颗螺丝固定。相对来说，这样的设计会使得其如果出现故障时，更容易维修。

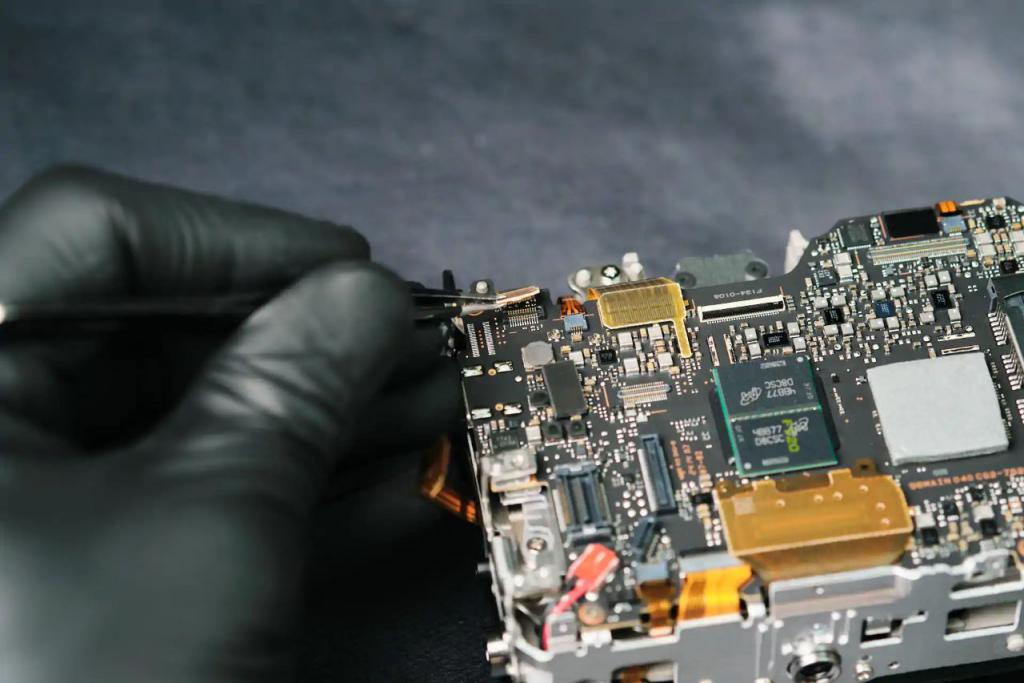

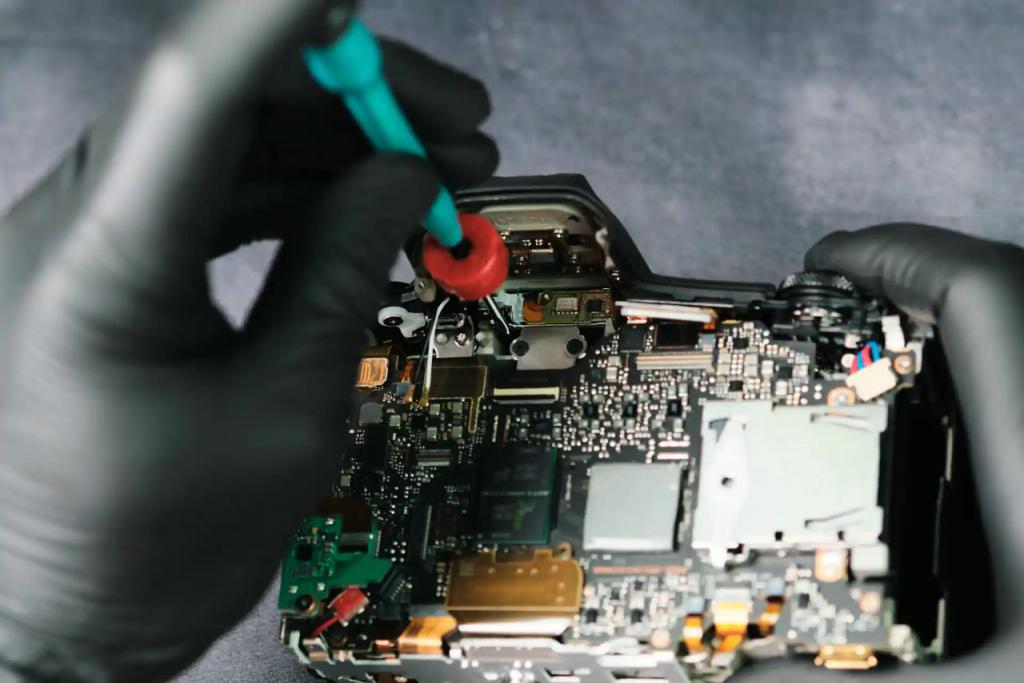

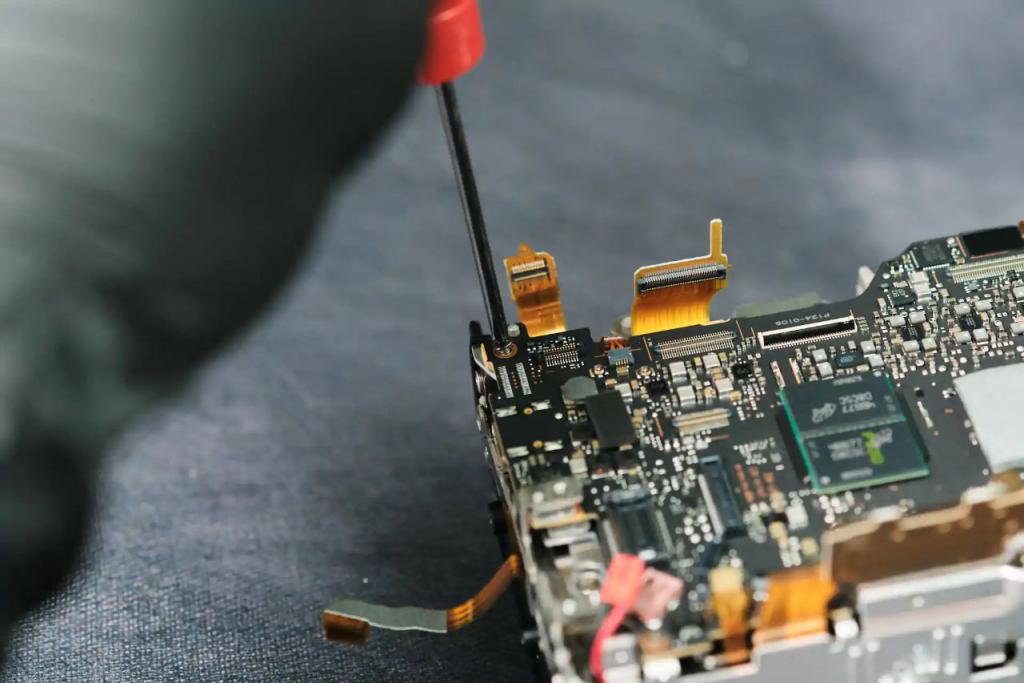

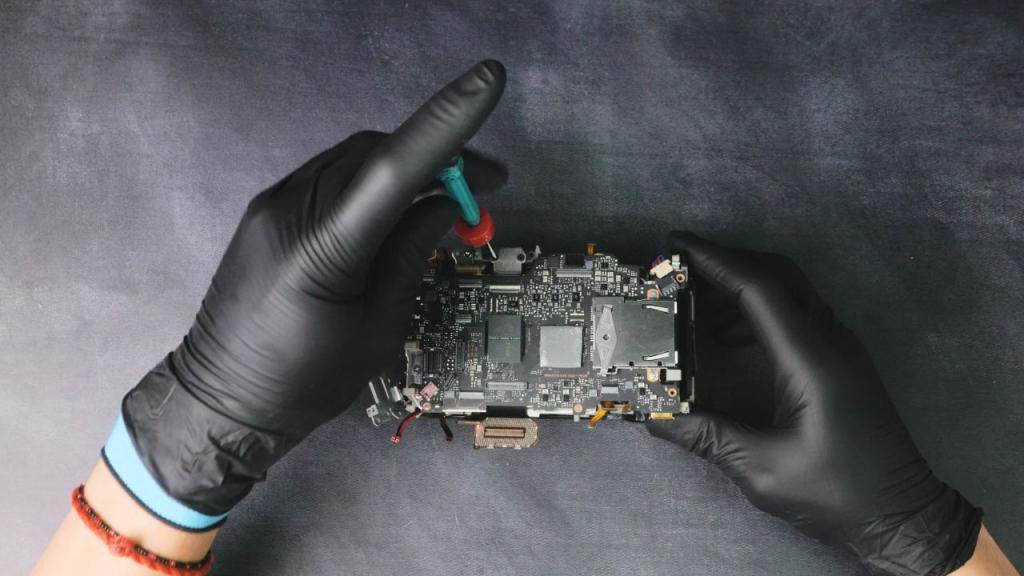

相继断开其它 12 条排线，卸下五颗固定主板的螺丝，左侧和底部的螺丝后，就可以把主板分开了！

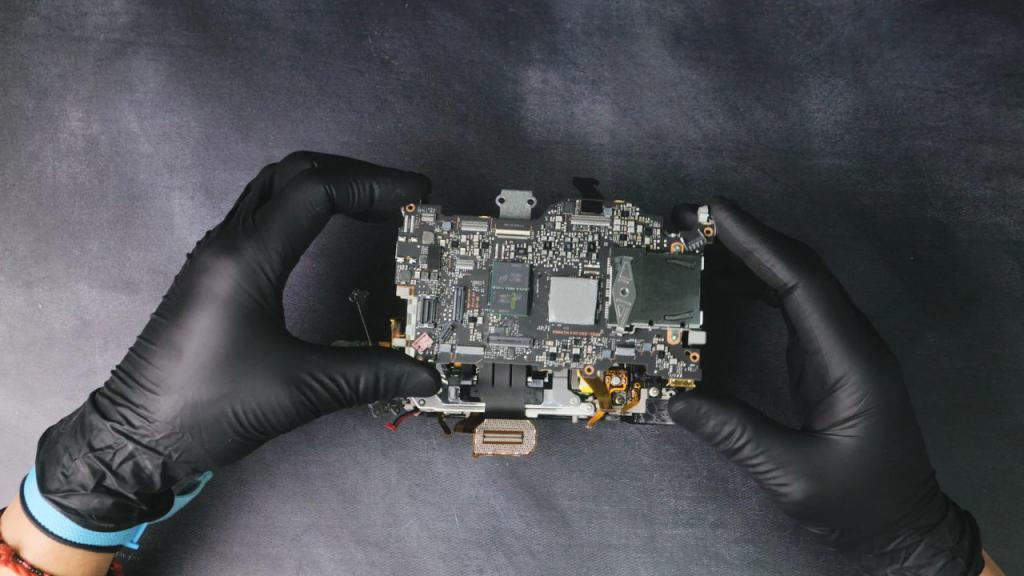

这一整块就是 EOS R5 Mark II 的主板了，上面分布着图像处理器等关键零部件。
在拆开传感器之前，从底面往下可以扯出新增的导热胶带。

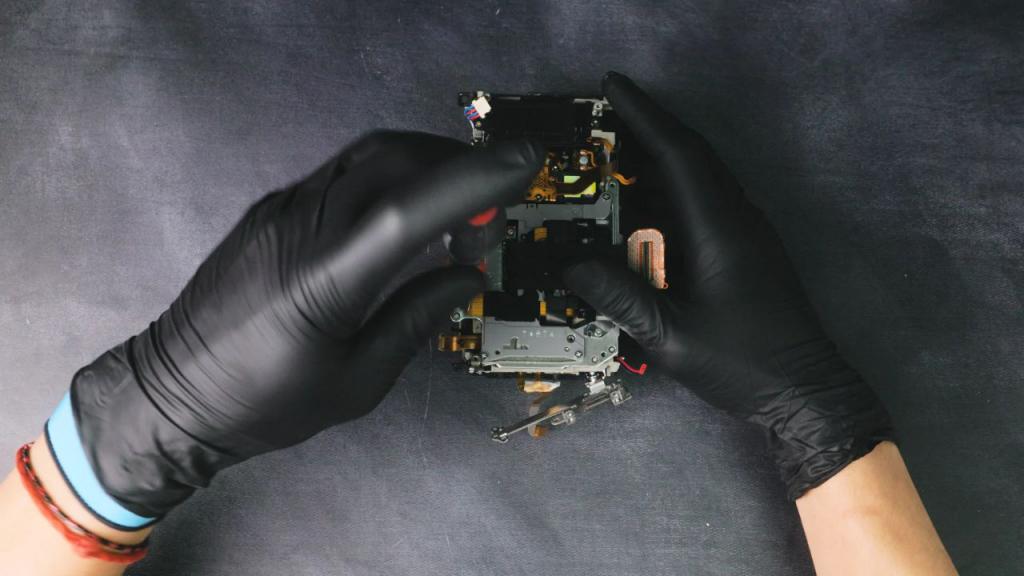

传感器和防抖模块由三颗螺丝固定，这里需要使用 T6 梅花螺丝刀。

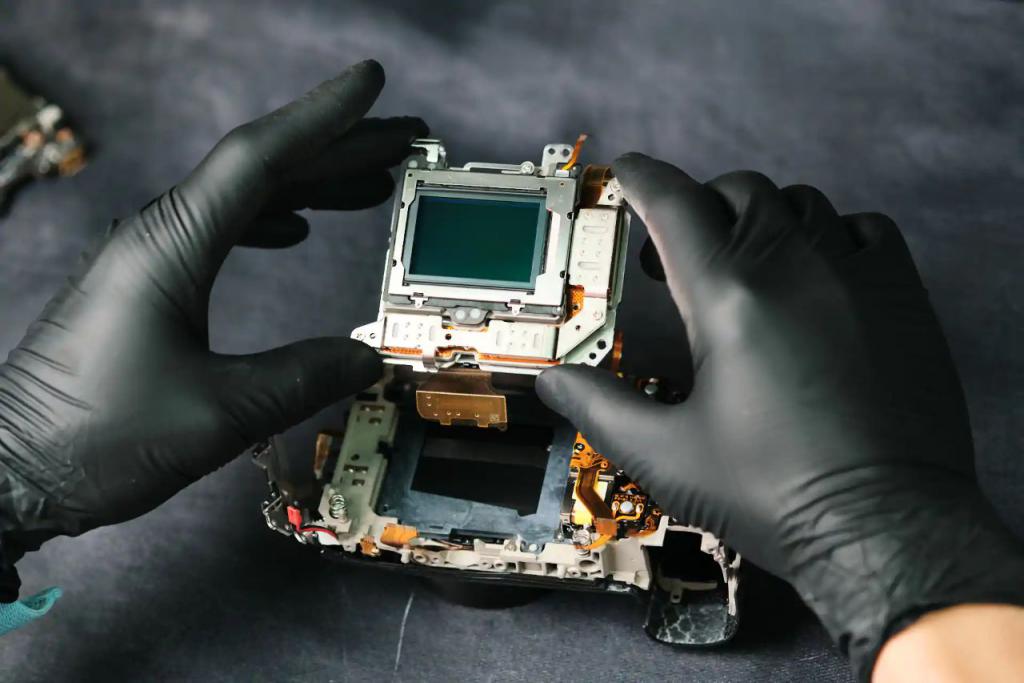

这就是它的传感器了，防抖机构也是比较扎实的。EOS R5 Mark II 支持 CIPA 最新标准的防抖等级，可以防抖能力处于第一梯队。
最后仍然是惯例的 " 全家福 "。
总的来说，佳能 EOS R5 Mark II 的拆解难度中等，比上一代 EOS R5 要略微复杂一些，它的螺丝更多，且在许多地方增加了更多导热措施，这使得 EOS R5 Mark II 的散热性能更好。
