佳能的R3II可能会内置ND镜

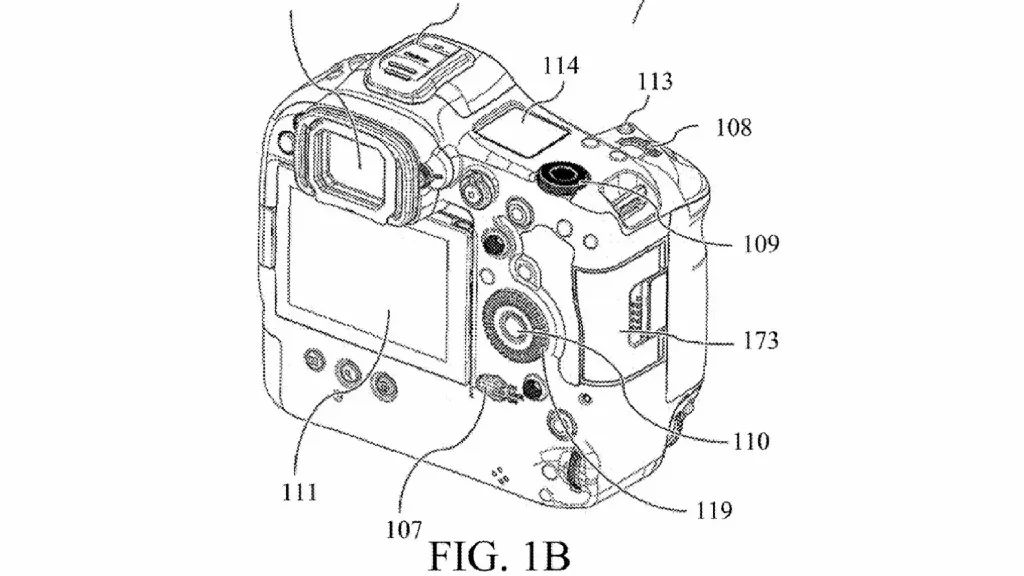

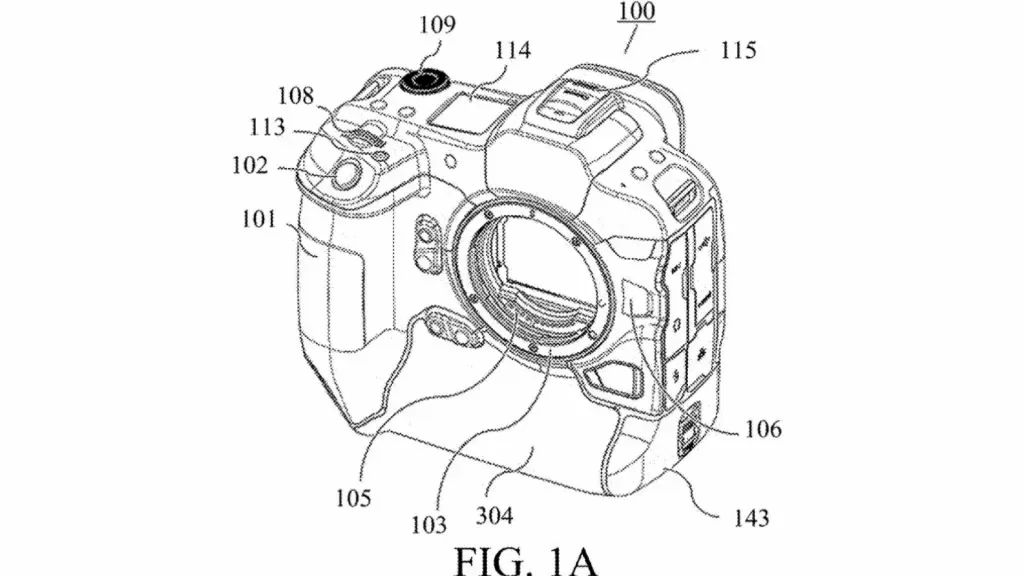

图像拾取装置包括图像传感器、光学滤镜，用于固定光学滤镜的支架，用于移动支架的驱动单元，以及设置在成像范围之外的第一弹性部件。驱动单元在插入成像范围的第一位置和从成像范围缩回的第二位置之间移动光学滤镜。在光学滤镜从第一位置移动到第二位置的情况下，或者在光学滤镜从第二位置移动到第一位置的情况下，第一弹性部件与光学滤镜的第一表面的至少一部分接触。

ND滤镜的设计

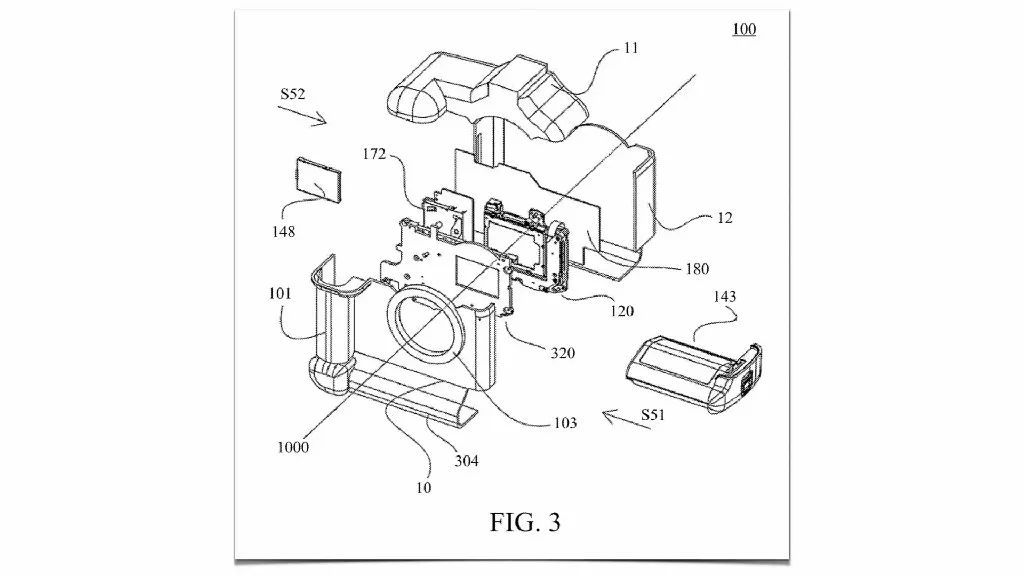

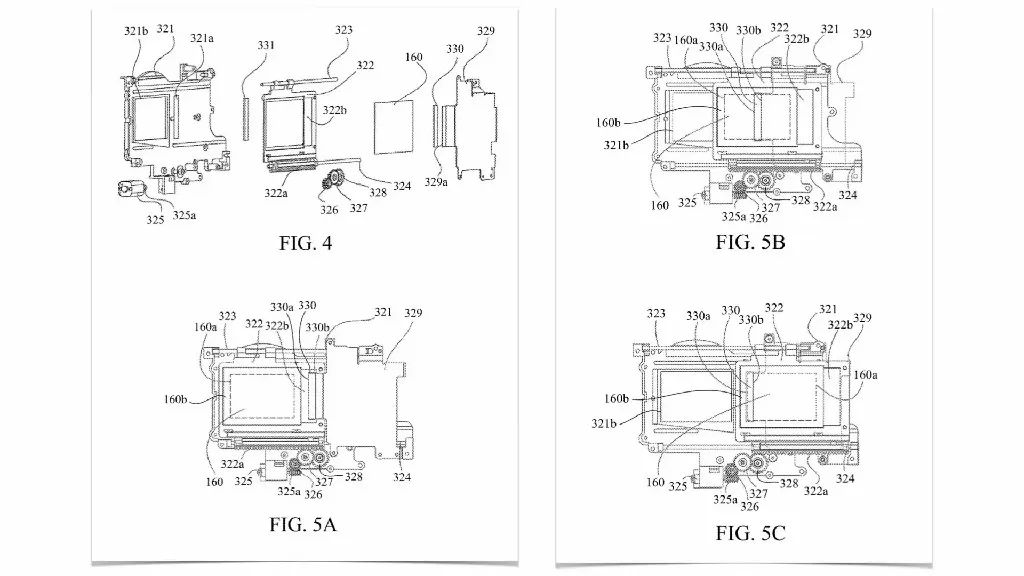

以下图中5A、5B和5C，详细展示了滤镜的工作原理。如果你是学工程的，估计对此会比较感兴趣。

现在参考下图中5A至5C，将对光学滤镜单元320的状态转变进行描述。下图中5A示出了插入状态（使用状态，第一位置），其中光学滤镜160插入成像光路（成像范围）。下图中5B展示出中间状态（中间位置），而光学滤镜160正从插入状态（第一位置）移动到缩回状态（第二位置）。下图中5C展示了缩回状态（未使用状态，第二位置），其中光学滤镜160从成像光路缩回。这样，光学滤镜160可以通过电机325在插入成像范围的第一位置和从成像范围缩回的第二位置之间移动。在下图中5A的插入状态下，当用户按下多功能按钮113时，光学滤镜单元320开始移动以转变为缩回状态。电机325的旋转通过第一齿轮326、第二齿轮327和第三齿轮328传递到光学滤镜支架322的齿条形成部分322a。光学滤镜160在由上部导轨323和下部导轨324引导的同时，从插入状态（下图中5A）经由中间状态（下图中5B）到达缩回状态（下图中5C）。到达缩回状态的光学滤镜160接收位置传感器（未示出）的检测信号并停止。在再次插入光学滤镜160时，用户在下图中5C所示的缩回状态下按下多功能按钮113。由此，电机325沿与上述操作相反的方向旋转，并且光学滤镜160经由下图中5B所示的中间状态到达下图中5A所示的插入状态。与缩回状态类似，到达插入状态的光学滤镜160接收位置传感器（未示出）的检测信号并停止。

小结一下

这套ND系统一旦成功内置到EOS R3 Mark II中，将对佳能的EOS无反光镜相机带来非常大的影响。不过，全面应用这项技术恐怕还要等上几年，象高端的新一代的R1、R3可能会很快用上，而中低端的机型怕是需要再等上一段时间。
