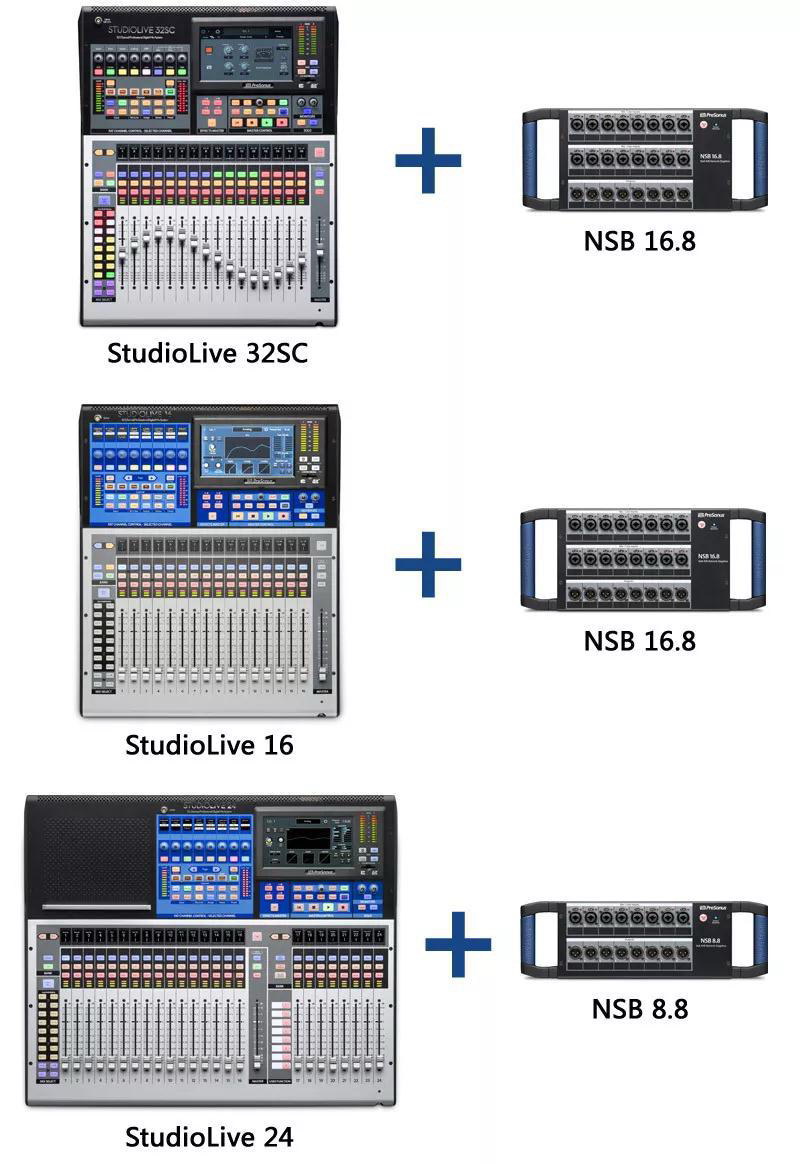

NSB接口箱特性

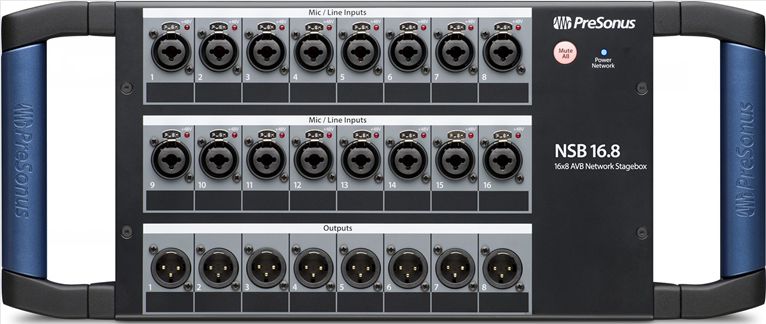

NSB16.8提供了16个输入,8个输出接口

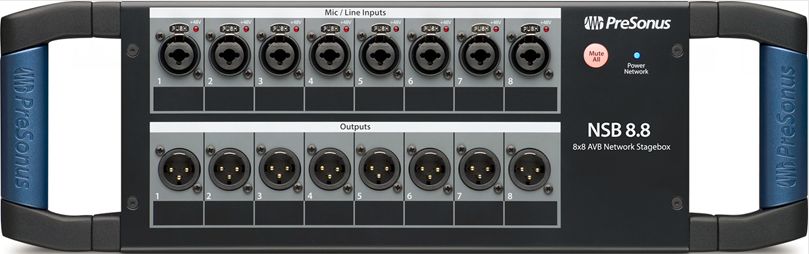

NSB8.8提供了8个输入,8个输出接口

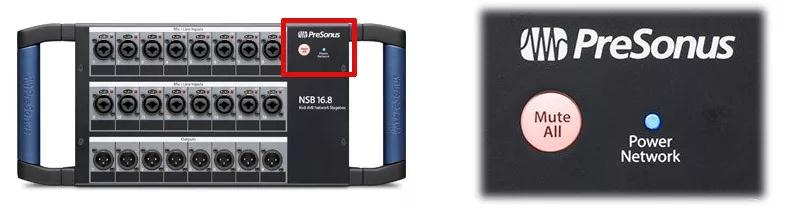

输入接口可连接卡侬、大三芯、大二芯插头;输入输出全局静音Mute All按键(长按可取消此功能);2个网络接口方便多台NSB设备级联;

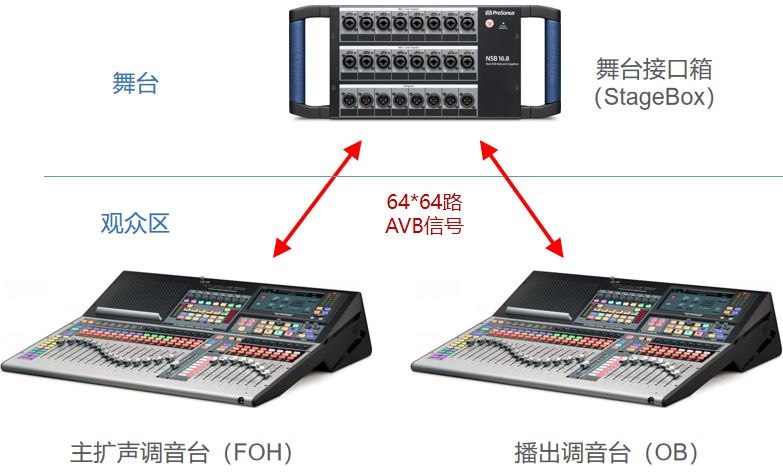

NSB接口箱具有增益补偿功能(两张调音台连接一台NSB接口箱,可分别独立控制同一路输入接口电平),例如:
FOH和OB调音台独立控制NSB接口箱话放增益
具体操作方法
1、升级固件
只有最新固件才能保证稳定的连接
调音台升级固件有2种方法:SD卡或通过电脑升级
目前最新固件版本:2.1.1.16522。具体操作请点链接☛升级方法☚
识别二维码下载软件、固件
NSB接口箱升级固件需要通过电脑:
使用网线连接电脑与NSB接口箱
打开Universal Control软件,点击识别的NSB接口箱图标,在上方点击“更新固件”
找到固件并打开,设备自动完成升级
2、连接设备
用超5类以上规格的网线连接调音台与NSB接口箱,网线长度建议小于80米。如需更长距离,请使用AVB交换机。
3、识别设备
点亮屏幕下方的Home键

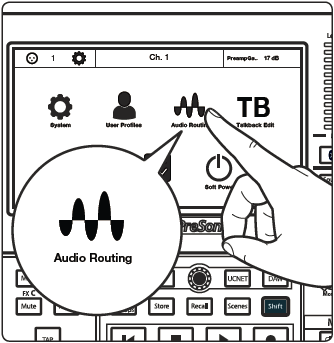

在屏幕上选择Audio Routing

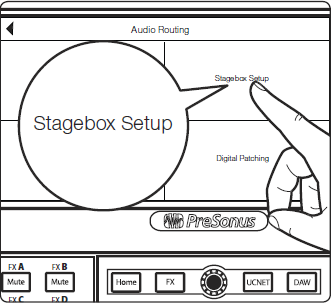

在屏幕上选择Stagebox Setup

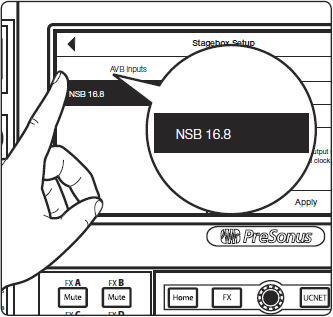

点击连接的NSB设备

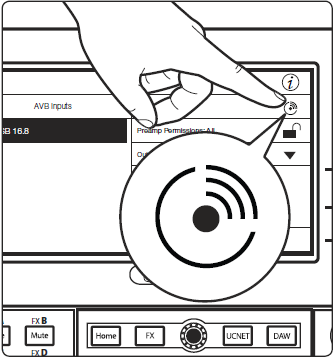

如果连接了多台NSB接口箱,点击右侧的图标,可以使设备的指示灯红绿交替闪烁,用于识别
指示灯红绿交替闪烁
4、设置输入配线
在屏幕上选择AVB Inputs进入配线界面
例如让调音台17-24路输入通道,接收NSB接口箱1-8路输入的信号。

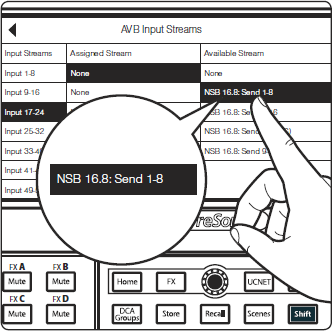

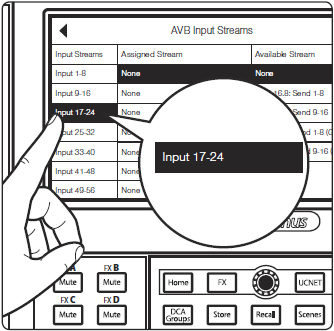

在左侧选择Input 17-24

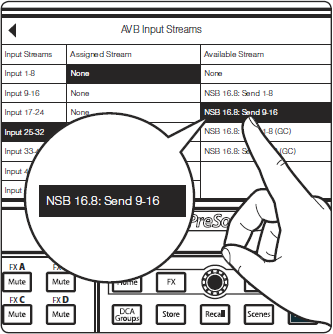

在右侧选择NSB 16.8:Send 1-8

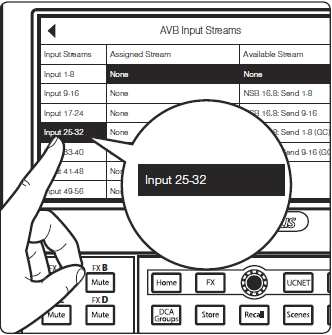

相似的,让调音台25-32路输入通道,接收NSB接口箱9-16路输入的信号

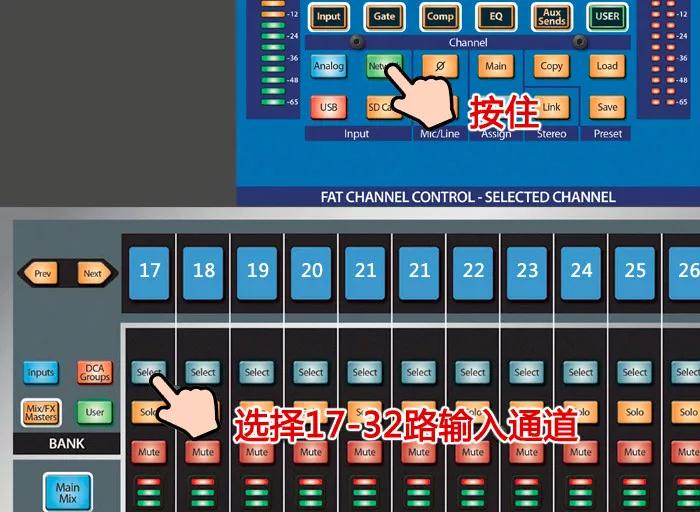

按住Network键,同时点亮调音台输入17-32路的Select键。
调音台输入17-32路的信号取自NSB16.8的1-16路输入。

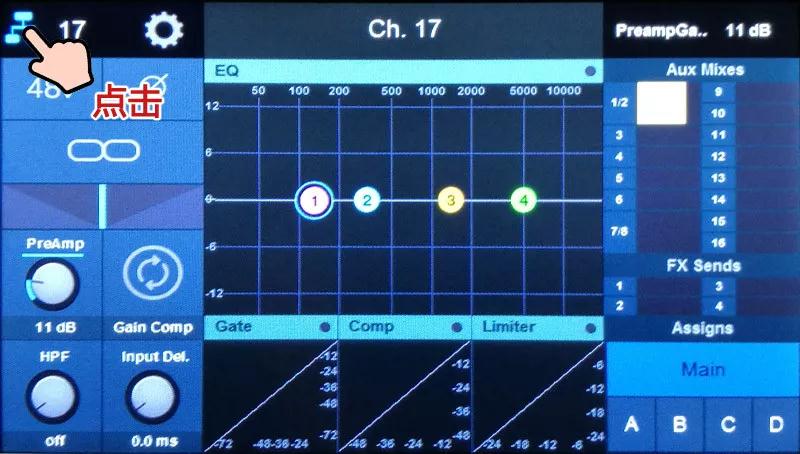

如果要将NSB接口箱任意输入信号,路由到调音台任意输入通道,首先选择调音台输入通道,点击在屏幕左上角

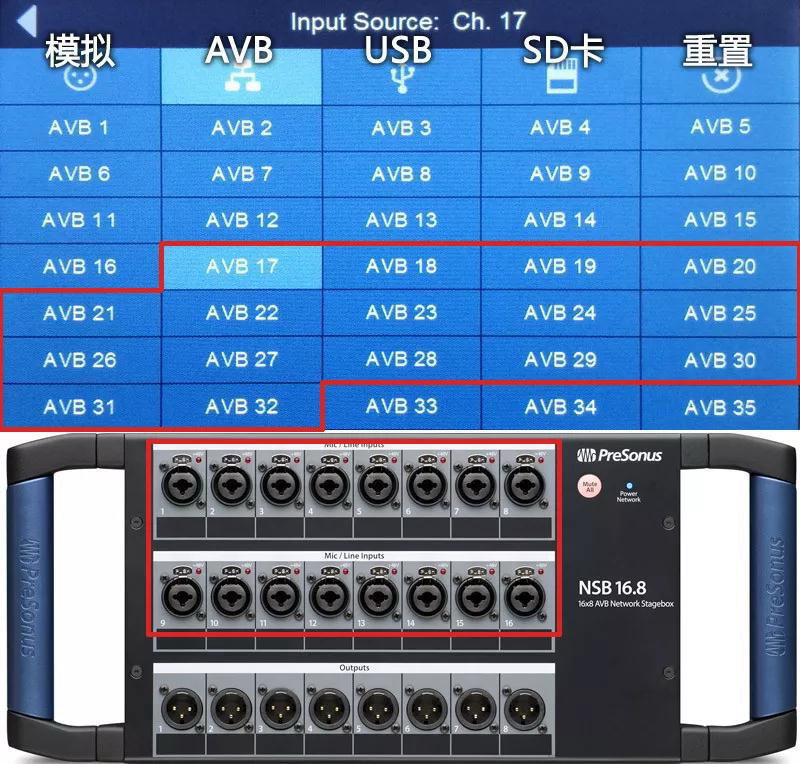

经过前面的设置,当前界面AVB 17-32对应NSB接口箱1-16路输入,只要选择需要的AVB通道,即可完成输入路由的设置。
5、设置输出配线
依次选择Home键--Audio Routing--Stagebox Setup

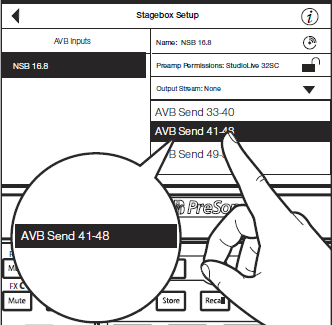

右侧Output Stream下拉菜单选择NSB接口箱8个输出的信号。
例如输出Mix1-8母线的信号:选择AVB Send 41-48(41-56默认对应调音台Mix1-16母线输出,41-48即Mix1-8,下面会介绍修改方法)

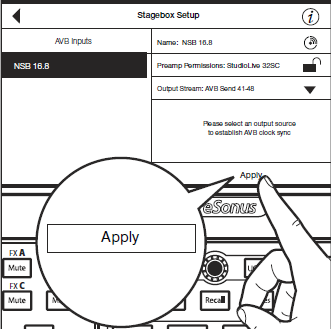

在屏幕上选择Apply确认

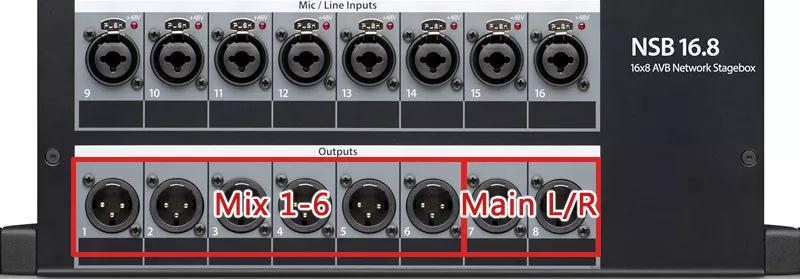

如需修改NSB某个输出接口对应的母线,例如1-6接口输出Mix1-6;7-8接口输出主输出左右声道

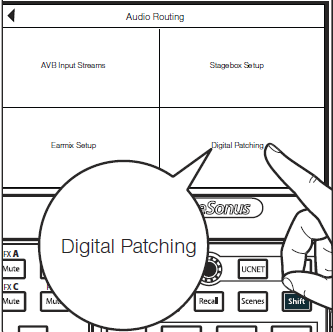

依次选择Home键--Audio Routing--Digital Patching

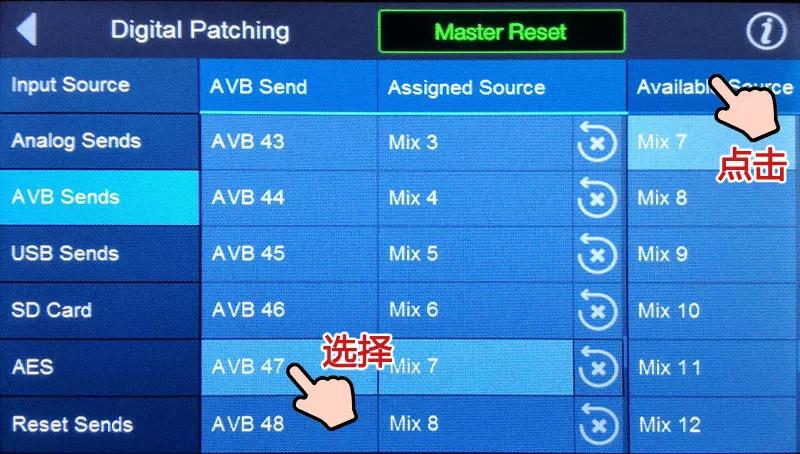

在左侧选择AVB Send,旋转屏幕下方的旋钮找到AVB 47并选择
点击屏幕Available Source

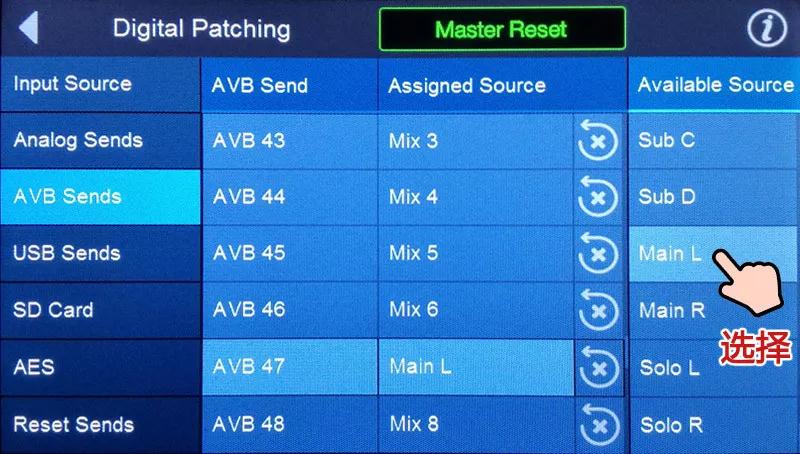

旋转屏幕下方的旋钮找到Main L并选择
相似的,把AVB 48对应到Main R

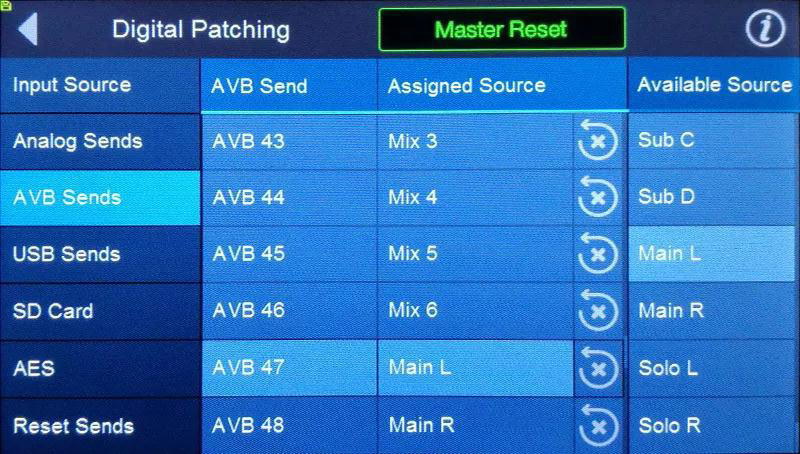

这样,调音台Mix1-6通过AVB 41-46发送,主输出Main L/R通过AVB 47-48发送;而NSB接口箱则接收调音台AVB 41-48发送的信号。
6、时钟与稳定性
如果NSB接口箱只连接了一张调音台,这张调音台的网络时钟(Network Clock)需设置为内部时钟(Internal)

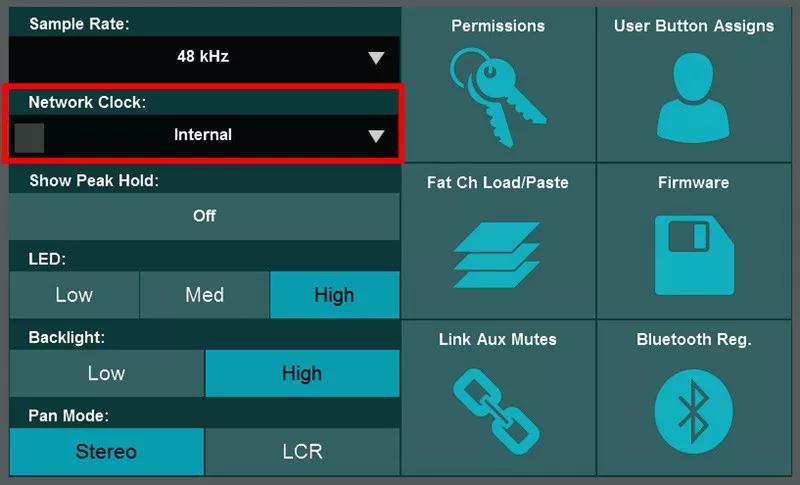

依次选择Home键--System,左侧Network Clock选择Internal
如果NSB接口箱连接了两张以上的调音台,只能有一张调音台的网络时钟设置为内部时钟(Internal),其它调音台设置为外部时钟(Network Stream)
正常使用中,NSB接口箱指示灯应为蓝色
如果是绿色,请检查输出配线是否没有选择(不用NSB输出接口,也要选择Output Stream),或时钟设置是否正确。
7、安装机柜耳朵

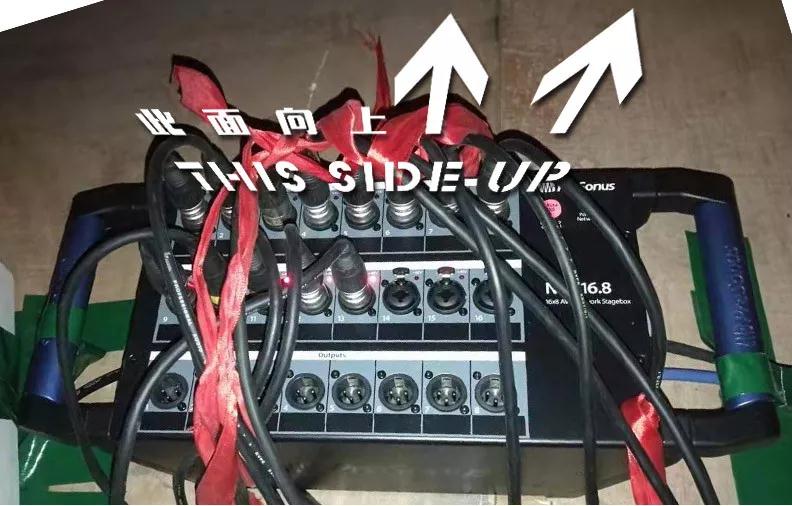

NSB接口箱流动使用时,接口向上,方便插拔线

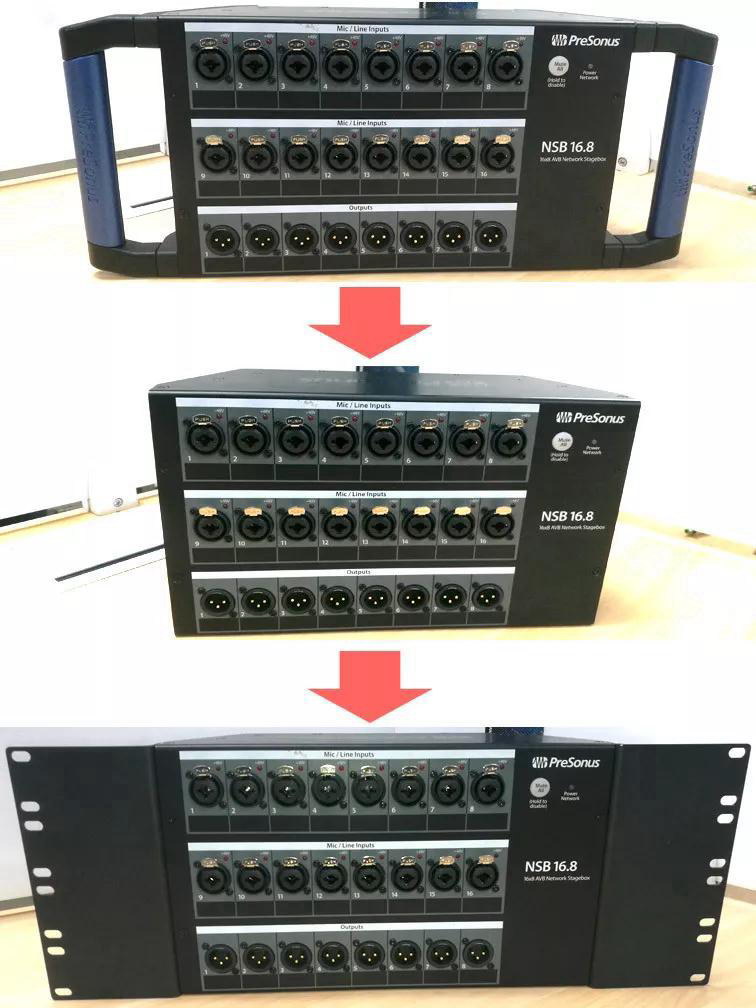

也可以安装在19英寸标准机柜上

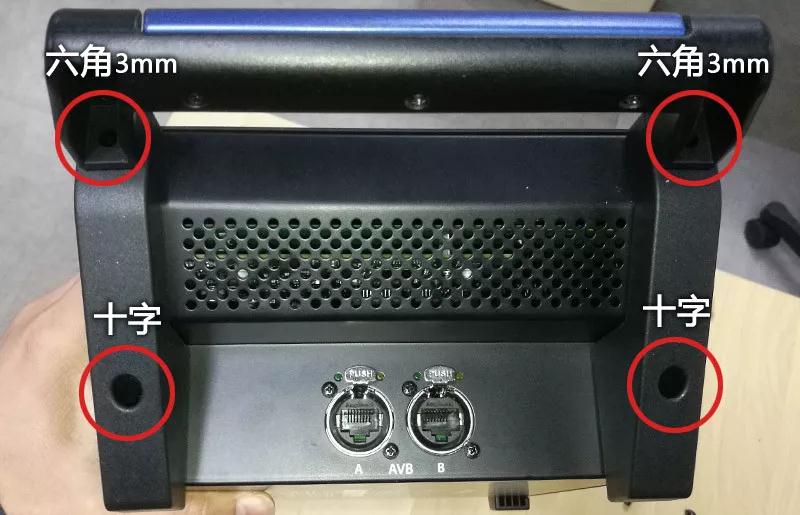

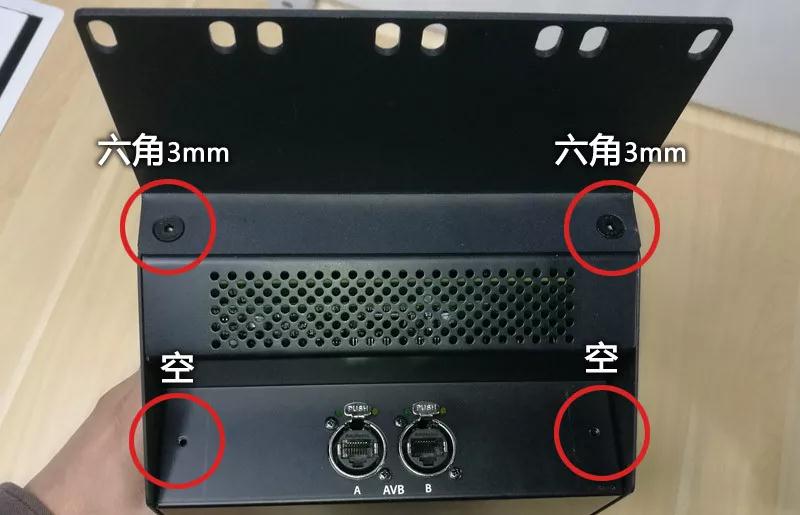

首先卸下两侧把手(每个把手由4颗螺丝固定)
把耳朵配件装上(耳朵配件需单独购买)
NSB16.8高度4U NSB8.8高度3U
