Atomos所有产品都具有完整的视频监视功能。业内领先的监视器带来清晰的图像细节和精确的色彩，并具有一系列先进的监视工具。自ATOM OS10系统以来，SHINOBI、NINJA V、SHOGUN 7采用了全新的UI界面，其中辅助监看工具也采用了全新的显示方式，主要以黑白色调为主。本次我们以NINJA V为例，详细为大家介绍ATOMOS的辅助监看工具及正确使用方法。

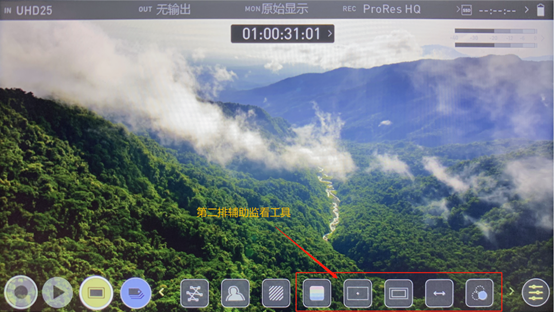

NINJA V自ATOM OS 10.5cn固件以来，根据用户反馈，增加多项功能，并将监看工具排列顺序调整为更适合现场拍摄，例如将放大功能排列排列在前，假色功能排列在第一行末尾。同时，根据实际使用反馈，去掉矢量示波器放大显示功能，但仍保留矢量示波器显示功能。SHINOBI系列和旗舰级SHOGUN 7或许也将在后续固件中相继调整，敬请期待。

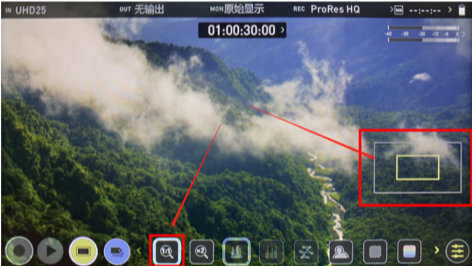

1:1放大
要显示1:1的画面，指示框将显示您正在查看的屏幕位置。您可以通过在屏幕上拖动或选择指示框的一部分来移动放大的位置。（注意：4K分辨率下，1:1显示4K UHD图像的1/4）
2:1放大
要放大图像，指示框会显示您正在查看的屏幕的位置。您可以通过在屏幕上拖动或选择指示框的一部分来移动放大的位置。（注意：4K分辨率下， 2:1显示4K UHD图像的1/16）

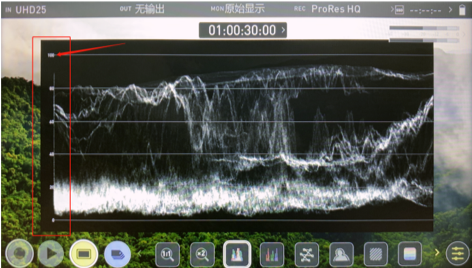

亮度波形图

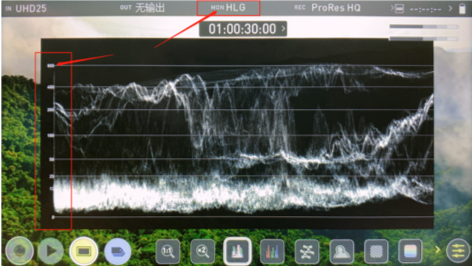

亮度波形图是查看动态范围的一个很好的途径，可以清楚的看到图像中的哪些区域过曝哪些区域欠曝。当使用Log模式来拍摄对比度的图像时，可以完美的监看画面的明亮以此来获得正确的曝光。在原始监看模式及LUT监看模式下，亮度波形图范围在1-100之间，在开启摄影机输出进行HDR监看时，亮度波形图范围在0-800之间。通过亮度波形图数值参考，可理性正确判断画面曝光程度。

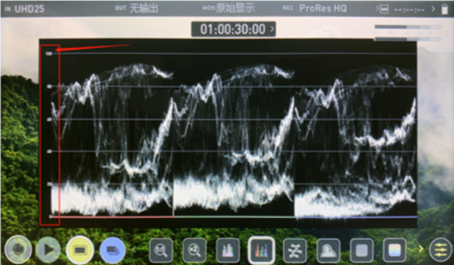

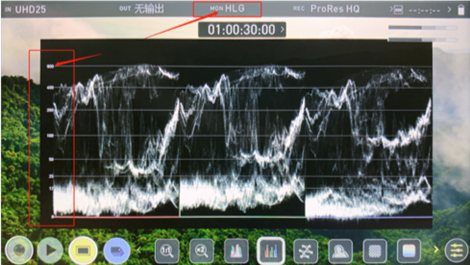

RGB波形图
RGB波形图用以监看输入源的红、绿和蓝的颜色水平。三种颜色通道并排显示，该波形图可以用来检测白平衡。将摄影机对准白色物体，如果摄影机的白平衡设置正确，则红、绿、蓝三通道的波形水平应保持一致。
同时还可用于观察色彩明度，匹配场景色差。通过观察RGB波形图的显示状态，可以分析出颜色明度的分布情况，画面偏红，蓝色波形就低，反之就高。从监视器中观察颜色的效果，也会偏暖或偏冷。
与亮度波形图相同，在原始监看模式及LUT监看模式下，亮度波形图范围在1-100之间，在开启摄影机输出进行HDR监看时，亮度波形图范围在0-800之间。

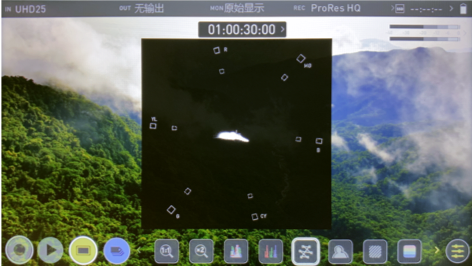

矢量示波器
矢量示波器显示色相、向量、色彩强度（从中心向外测量距离）的真实颜色信息（以矢量阶段显示）。设置摄影机的白点和黑点是十分重要的，识别低饱和度区域和决定拍摄时是否需要色彩平衡也可凭借这个来匹配先前的场景镜头。

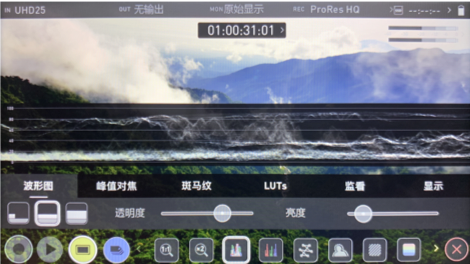

注：波形监看设置
在波形监看菜单中，您可设置波形监看图的显示设置。
左侧是波形图显示大小设置，您可以按1/4、1/3或全屏的方法来改变波形的大小，屏幕会立即显示这些更新。或直接点击波形图也可以进行切换。
透明度滑块调整屏幕上显示的波形的透明度值，而亮度滑块直接控制波形的强度。您可以尝试使用这些控件以实现所需的监视设置显示。

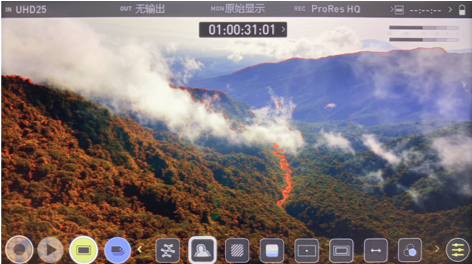

峰值对焦
峰值对焦可以让您在录制的时候准确对焦。对上焦的部分用彩色线条高亮表示。这里有很多种显示峰值的方式可供选择。它可以显示在原始彩色视频上，也可以显示在灰度图上或仅显示已选择的图标的峰值。

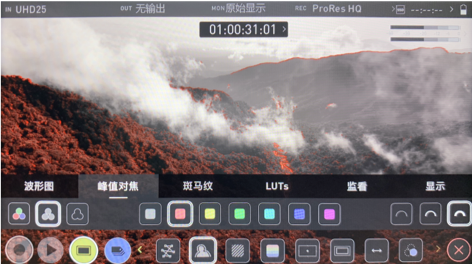

注：峰值对焦设置
在峰值对焦菜单中，您可设置峰值对焦的显示设置，其中包含三种峰值模式，七种峰值色彩以及三档峰值锐度。

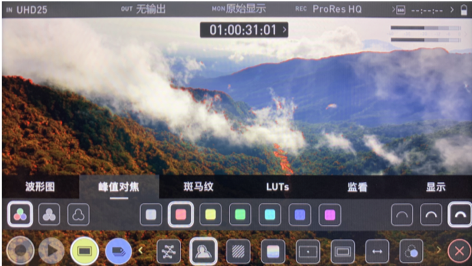

彩色峰值模式

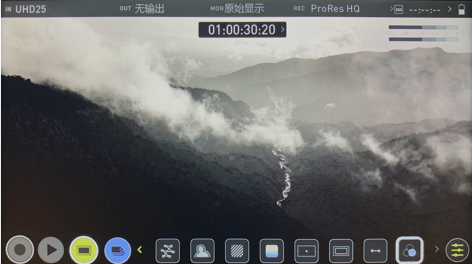

单色峰值辅助

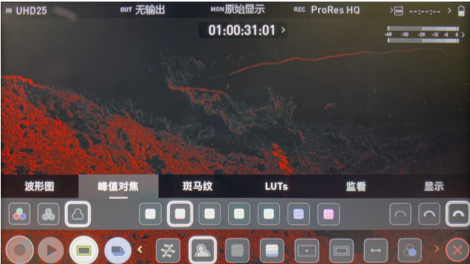

轮廓辅助对焦

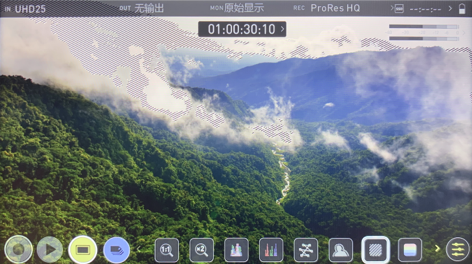

斑马纹
斑马纹显示图像曝光区域，它根据设定的目标水平上下浮动+-5%来显示。斑马纹可以显示出拍摄画面根据设置的曝光水平的+-5%过曝范围。

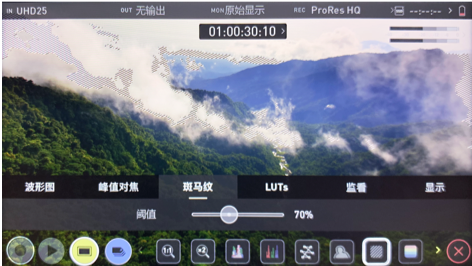

注：斑马纹阈值设置
斑马纹阈值是曝光值的辅助指示,通常我们设置为70%或100%（Atomos阈值最高设置为105%）。
一般在拍摄人物近景时，我们设置为70%即可，70%所显示的斑马纹是指中灰在当前曝光下，曝光正常。在拍摄人物时，注意主光面的高光区，出现斑马纹即说明曝光合适，有时根据需求，还可以多开半档或一档的光圈。
当Atomos阈值设置为105%时，此时斑马纹为曝光极限，斑马纹画面已失去层次，尽量减少斑马纹的出现。（在最新10.52的英文固件中，已修复了当阈值选择100%或105%时，斑马纹不显示问题）

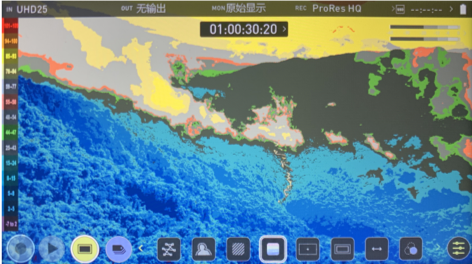

假色
假色在图像上不同的曝光用不同的颜色来表示。它不是仅显示图像中曝光过度的区域，它给出图像的一个更加完整的曝光值以及曝光范围。一般来说，曝光过度用红色表示，曝光不足用蓝色表示。
电影遮幅

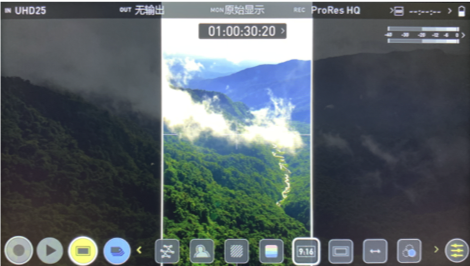

AtomOS10 具有先进的电影遮幅，您可以反复按指示图标来循环浏览所需的电影或电视框架指南。自ATOM OS10.3cn固件以来，在电影遮幅中也增加了更多的比例，新增包括1:1，4:5，9:16，九宫格，方便用户在拍摄各种比例视频进行遮幅构图。
安全框
AtomOS10同样具有先进的安全框，您可以反复按指示图标来循环浏览所需的安全框，打开安全区域参考线，点击一次为动作安全区，再次点击为字幕安全区。

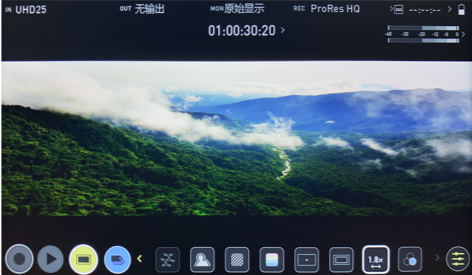

变形宽荧幕恢复
循环点击帧导框图标按钮，选择您想要的变宽系数。在使用2x及其他的变形宽荧幕镜头拍摄时，使用比例框可以很方便的进行预览以减少后期制作的压力。变形宽荧幕恢复系数包含2X 4:3，2X,1.8X,1.5X,1.33X,1.25X 6种变宽系数。
单通道蓝色
单通道蓝色显示基于输入信号的蓝色通道的黑白图像。用于观察视频图像的噪点，并对整体的曝光质量进行判断。
以上就是ATOM OS10系统中所有的辅助监看工具了，我们能够通过辅助监看工具中具体的参考数值，来理性判断我们的画面色彩分布，曝光等参数是否准确，可以进一步判断我们的画面中的信息是否在合理范围内以及是否达到我们的需求标准，从而进行更优秀更效率的视频创作。
