占美中大型摇臂安装步骤和使用教程

　　

　　目前，在国内在很多拍摄场合都能见到摇臂的身影，由于大型摇臂设备体积、重量大，使用安装时一定要注意安全，在不同环境下，使用和安装存在一定差异。占美摇臂在国内电视台使用比较多，下面以占美12米摇臂安装为例，对安装步骤做一个简单的介绍。

　　

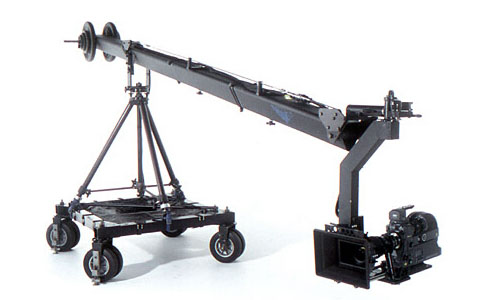

　　占美摇臂主要包括以下主要配件：三轮车、三脚架、臂管、云台、摄像机、水平拉绳、垂直拉绳、侧拉绳、、顶撑杆、侧撑杆（8米、10米的摇臂一般只有一副侧撑杆，12米的有两幅共4根侧撑杆）、控制箱、手柄、配重。其中，臂管又包括主臂（安装在三脚架上的）、前臂（连接云台的）和后臂（举例摇臂操作人员最近的，即最后一节）。

　　

　　占美摇臂安装步骤：

　　

　　1. 放置摇臂三轮车。需要找相对平整的地方放置，因为这样才能达到水平状态，不影响摄像的水平。在放置好后要将前轮翻转90度，让前轮和两只后轮所在的平面达到垂直状态，以防止三轮车自由滑动移位；

　　

　　2. 安装三脚架。将三脚架打开，将三只脚放在三轮车上面的三个对应孔中，记住脚架的脚的方向是内测向下，还应用配置的三幅螺丝绳将三脚架固定在三路车上，以形成紧密的一个整体；

　　

　　3. 放主臂。将主臂的大头翻转朝下，与三脚架的上平面贴在一起，用三脚架上的长螺丝将三脚架和主臂固定在一起；

　　

　　4. 连接四节普通臂管。这4跟普通臂管上面没有带小眼，因为带3个或6个小眼的臂管分别是第六节臂管和后臂。注意：臂管之间用螺丝连接的时候闭关之间一定不能留下空隙，要使臂管连接得十分紧密，形成一根长而直的整体;

　　

　　5. 连接第6跟臂管。这第六根是从主臂开始往前数而称的第六节臂管，第六节臂管上面有3个小眼，用来连接较短的垂直拉绳;

　　

　　6. 在主臂后连接一节普通臂管，方法要求同前，以前后相对平衡;

　　

　　7. 连接两节普通臂管。方法要求同前;

　　

　　8.连接前臂。方法要求同前；

　　

　　9.连接后臂前的普通臂管和连接后臂。方法要求同前；连接后臂的时候要将后臂末端的活动钢管翻转向上，且轻微翘起，这样之后连接云台和假设摄像机的时候才能保证前臂的水平；

　　

　　10.连接云台。用对应的直角螺丝将云台和前臂连接。直角螺丝放在专门放置云台、电机、手柄等的箱子里的;

　　

　　11.检查臂管螺丝是否拧紧、上后臂上的钢棍（放置配重的）、上两幅侧撑杆、上顶撑杆；

　　

　　12.上垂直拉绳、侧拉绳和水平拉绳。一般说来，这5跟拉绳缠绕称一个圆圈的，方便收放。往摇臂上放置的时候先在地面上按照从左至右的先后顺序将4个头子放在后臂上的拉环内，将拉环拧紧。垂直拉绳2根、侧拉绳左右各一根。两根侧拉绳和两根垂直拉绳的前端放在前臂上的拉环内，也是按照左右的顺序排列放置的。值得注意的是：几根拉绳的两端一定要放在拉环横杆的中间部位，以是拉力对称均等化；水平拉绳用两幅长的带有拉环的螺丝钩挂好，拧紧。

　　

　　13.上控制箱。将控制箱与后臂上的直角连接管的一端固定在后臂上，三个眼的，再将控制箱用长螺丝固定在接管上。控制箱上放置好监视器，监视器用较长的两根橡皮圈绑紧，注意橡皮圈缠绕的方向应该和监视器所在的平面平行，这样才不会因为失误或疏忽让橡皮圈打击监视器，并确保安全；

　　

　　14. 放置并连接主缆线。主缆线是连接云台部分上下两只电机、摄像机的聚焦环、光圈及控制箱的连线，在放置的时候千万不能交织在一起，一定要保证主缆线的水平和直线，这样才不会损坏主缆线当中的电缆线；

　　

　　15.在后臂处放两块配重。这样使摇臂前后相对平衡，方便安装。

　　

　　16.连接安装摄像机。将摄像机放在托板上，一定要卡上，这样摄像机才不会摆动和下掉。再将连接托板的摄像机用螺丝固定在云台下端的钢板上。一般来说，上摄像机之前要调好白平衡，取下摄像机的附属配件，如背带、镜头盖等，因为一旦摄像机上好之后调白比较麻烦，且摄像机背带、镜头盖等附属物会阻止摄像的上下左右等圆周运动，从而影响拍摄效果；

　　

　　17. 安装两只电机。一个在上，控制摄像机的左右，安装在云台上端；一个在下，控制摄像的上下，安装在云台的下端。安装的时候应该先通上电，检查两只电机的齿轮转动是否正常，在正常转动之后才能安装电机。安装电机的时候一定要将电机的齿轮和云台的齿轮相互咬合紧密，才能拧紧固定。否则摄像机不会听从使唤左右和上下运动旋转。笔者在安装下面的电机时，经常不能将齿轮咬合紧密，用手往外一拉便能使云台上得齿轮和电机的齿轮相脱离。这是因为拧螺丝的时候没有将螺丝杆上螺丝先稍微紧一下，紧一下之后再拧紧才能让电机和云台的两个齿轮固定并咬合，也才能控制摄像机的上下；

　　

　　18.调摄像机水平。将摄像机的重心放置在托板中央，将摄像机放至挥平之后摄像机不会前后下垂摆动，就说明摄像机水平已经调试正常；不然就将摄像机整体迁移或后移，最终达到水平；

　　

　　19.调摄像机垂直。摄像机垂直调试正常的衡量标准就是讲摄像机随意前后摆动摄像机都不会再来回摆动。也就是说随意摆动摄像机之后摄像机都不会动。如果要动，则松开螺丝将摄像机往上或往下放，直至达到要求方可；

　　

　　20.上聚焦电机和光圈电机。先将一根带有椭圆环的横杆固定在摄像机镜头上，具体位置在紧邻光圈前侧，横杆左右长度相当。再分别将聚焦电机和光圈电机卡在横杆上，将两只电机的齿轮分别和摄像机镜头上得聚焦环和光圈的齿轮相互紧密咬合，再将两只店家的螺丝拧紧。注意：固定电机齿轮之前一定要先将两只电机的齿轮和摄像机镜头的聚焦环和光圈分别朝相反或相对的方向转动到最大程度，亦即转动到底。这个时候再固定齿轮，这样固定之后通过手柄聚焦和调光圈的时候齿轮才会正常转动，否则聚焦和调光圈的时候根本调不动，因为齿轮没有转动的空间和范围了。另外上聚焦电机螺丝的时候手要轻微的顶一下，因为螺丝里边有一个小弹簧，定之后依靠弹簧顶紧摄像机聚焦环，才能达到控制转动的目的；

　　

　　21. 上配重。按照正常标准占美12米摇臂的配重是170KG。一般来说合适的配重放置好之后摇臂的前后端不会上扬也不会下沉，会在空中保持一个平衡静止的状态；

　　

　　22. 通电检查线路、试操作摇臂。这个过程要检查摇臂的上下左右运动旋转是否正常，聚焦和调光圈是否正常，摇臂使用起来是否轻松等。

　　

　　占美摇臂虽然采用分段设计，安装运输比较的方便，但是为了提高速度，安装时最好有2人，因为人手多安装速度才能够达到最快。安装人员最好是有一定安装经验，对摇臂比较熟悉，这样才能保障正确安装摇臂，确保在使用中正常稳定的运行。

　　

　　（以上步骤仅供参考，安装环境不同，安装过程有差异）
