你不知道的苹果3D摄影机系统

这是2016年苹果提交到美国专利机构的标题为“相机设备和方法”的专利申请，展示了一种用于拍摄3D立体图像的相机。有新意的是，这项专利包含了在可更换镜头的相机中实现大型图像传感器（尺寸未指定）的过程。这其中是否隐藏着苹果公司对开发未来电影相机的战略意图？

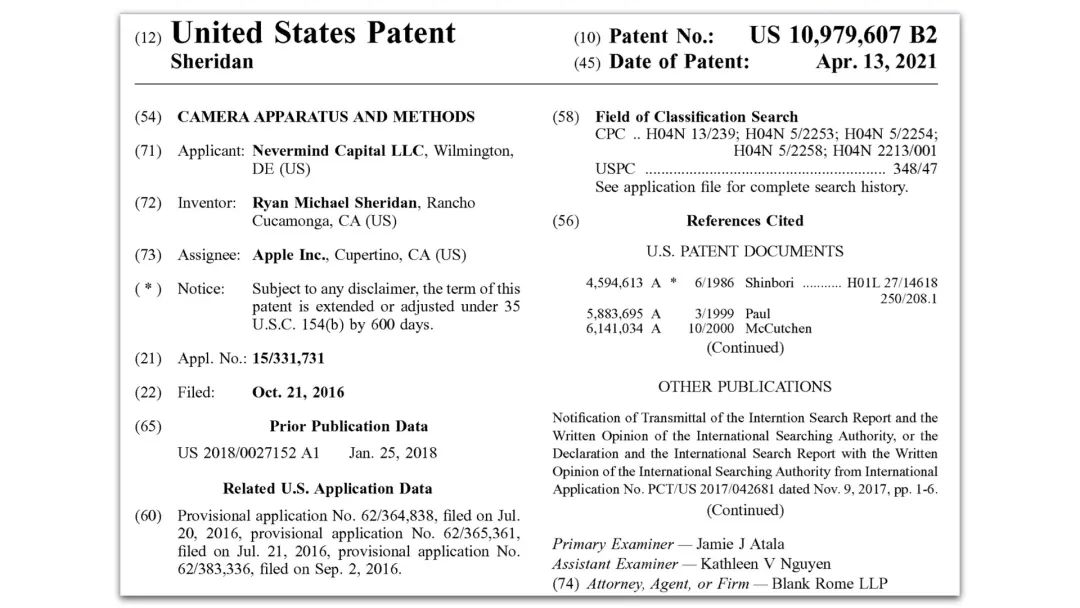

苹果专利：相机设备和方法

现在来年这个专利申请，它自2016年提交，到2021年获得批准，显然说明了它并不是一个新的专利，但它展示了一种非常独特的技术，可以说明苹果在专业摄影和电影制作领域正在开发一种新的技术。这项名为《相机装置和方法》的专利的核心是一个具有可更换镜头和大传感器的3D立体相机。下面我们就来看一下这份专利的具体内容。

苹果专利：相机设备和方法

传感器、镜头卡口和滤镜

“一种相机设备，例如，立体相机设备，包括双无件安装板、一对单独的镜头卡口和一对传感器支架，每个传感器支架安装一块图像传感器。镜头卡口和传感器支架固定在双元件安装板上。与相机对应的多个双元件安装板可以固定在基板上。各种特征有助于实现和保持镜头和相应的图像传感器之间，以及相机组和相机组之间的对准。本申请涉及相机设备和方法，更具体地说，涉及用于安装多个相机，例如，一个或多个立体相机，和/或相机配件，例如，安装滤镜的方法。”

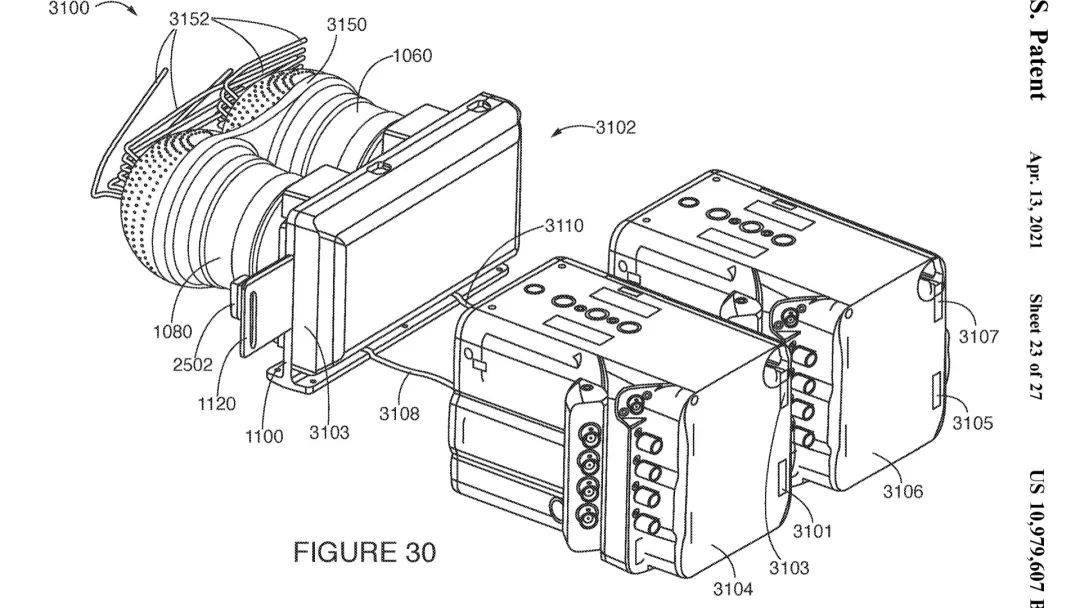

由两台摄影装置组成的3D立体摄影机

专利背景

“随着3D电影和其他节目越来越受欢迎，对能够支持拍摄可用于生成3D内容图像的相机硬件和设备的需求也在不断增长。例如，可作为电影、广告、节目一部分的视频，或甚至用于实时或近乎实时观看事件的视频。生成3D内容的一种方法是拍摄立体图像数据，例如，可作为左眼和右眼图像使用的成对图像，使用包括一对左眼和右眼摄像头的立体摄像系统来拍摄左眼和右眼图像。在成对相机用于立体图像拍摄的情况下，例如，捕获与左眼和右眼视图相对应的图像，相机对中相机的对齐（有时称为立体相机对）可能是重要的。在对齐过程中，相机的间距和方向需要在配置后根据需要进行设置并保持，以便在拍摄（例如视频图像）时保持对齐度。然而许多现有的相机安装系统主要是为单个相机的安装而设计的，相对松散的配合镜头和有限的调节能力会使对齐两台相机并在一段时间内保持对齐变得困难”。

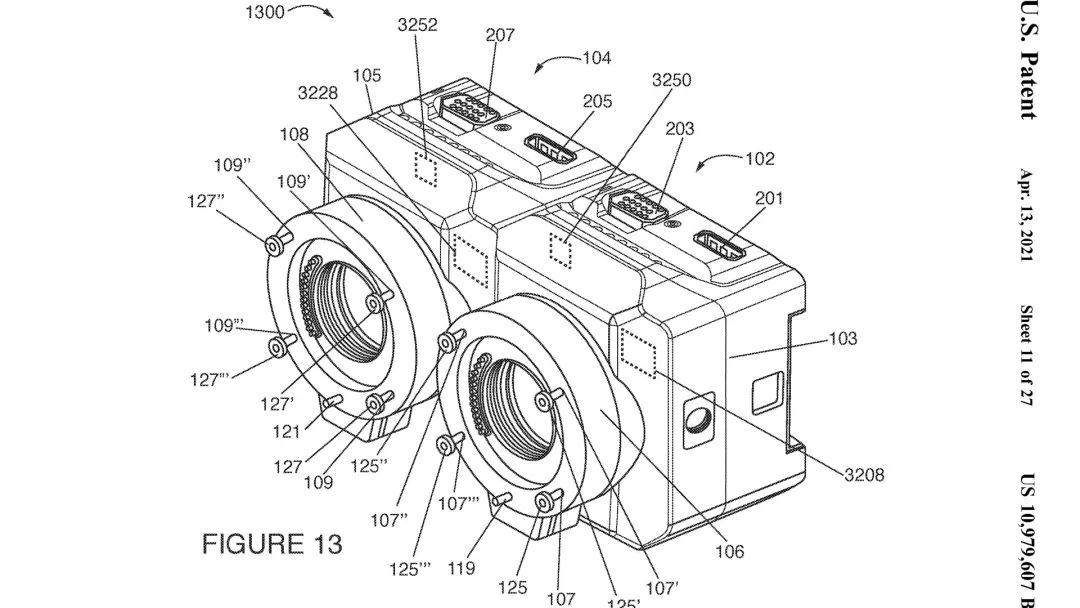

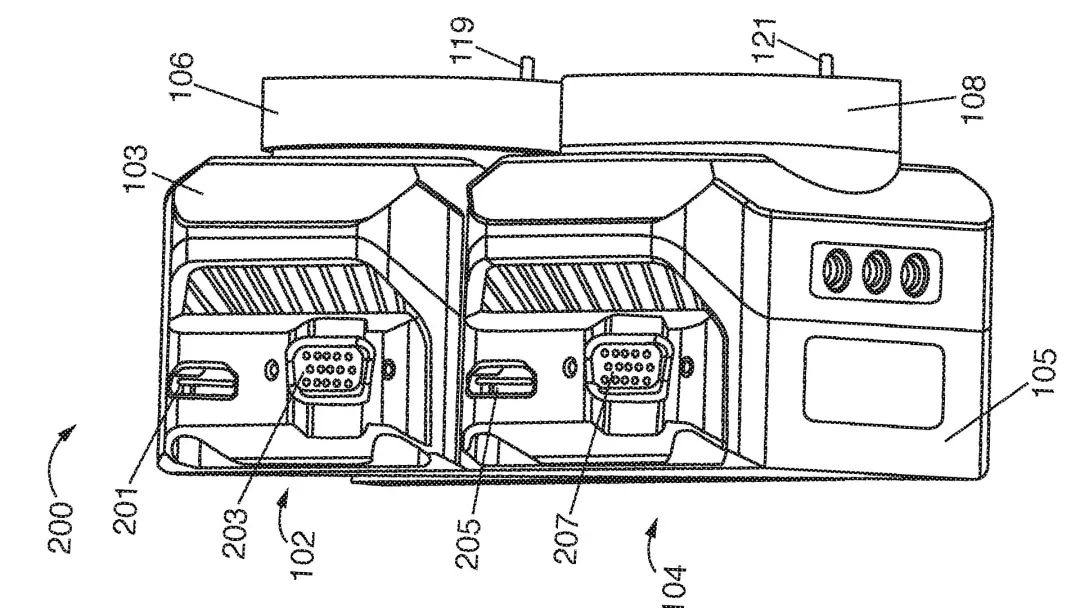

俯视视图

另一个角度的俯视视图

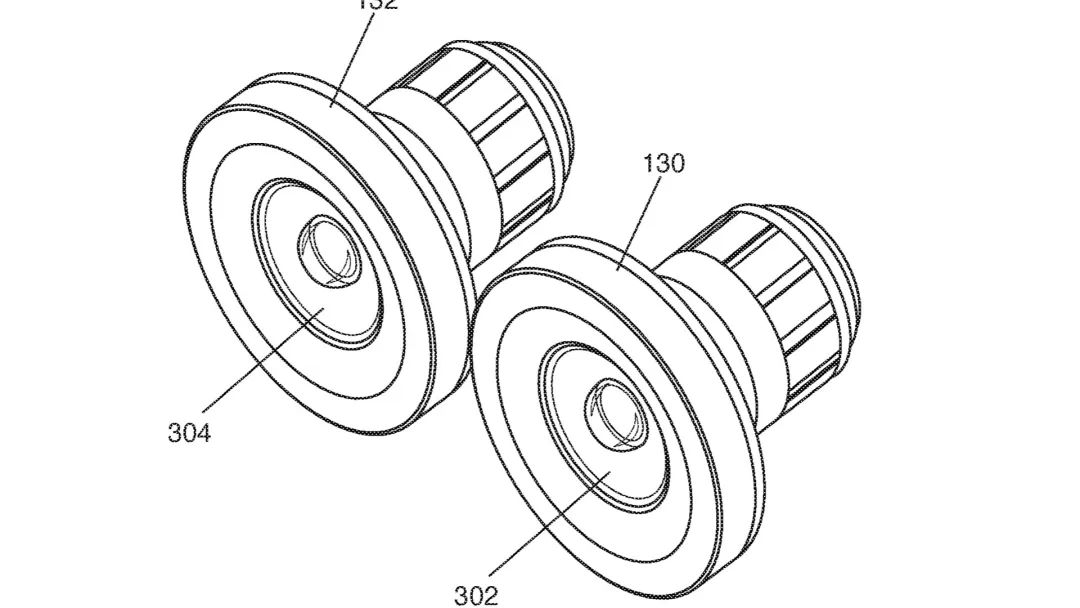

用于拍摄“左眼和右眼”图像的镜头

更换镜头

“第一台相机镜头可以通过第一台镜头卡口上的孔插入，第二台相机镜头可以通过第二台镜头卡口上的孔插入。”这样做就可以根据需要选择和更换镜头。

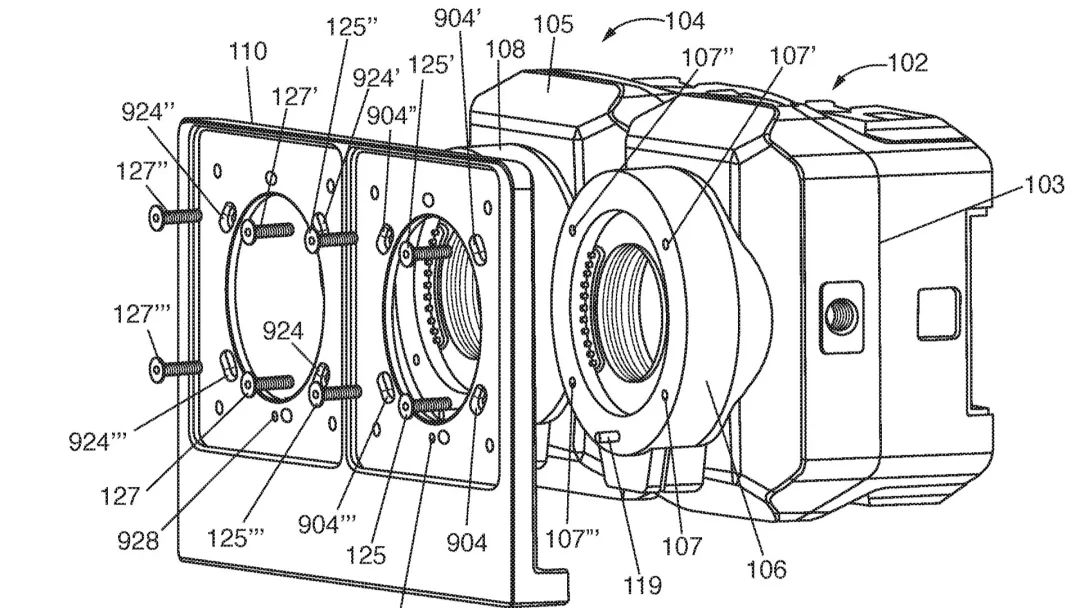

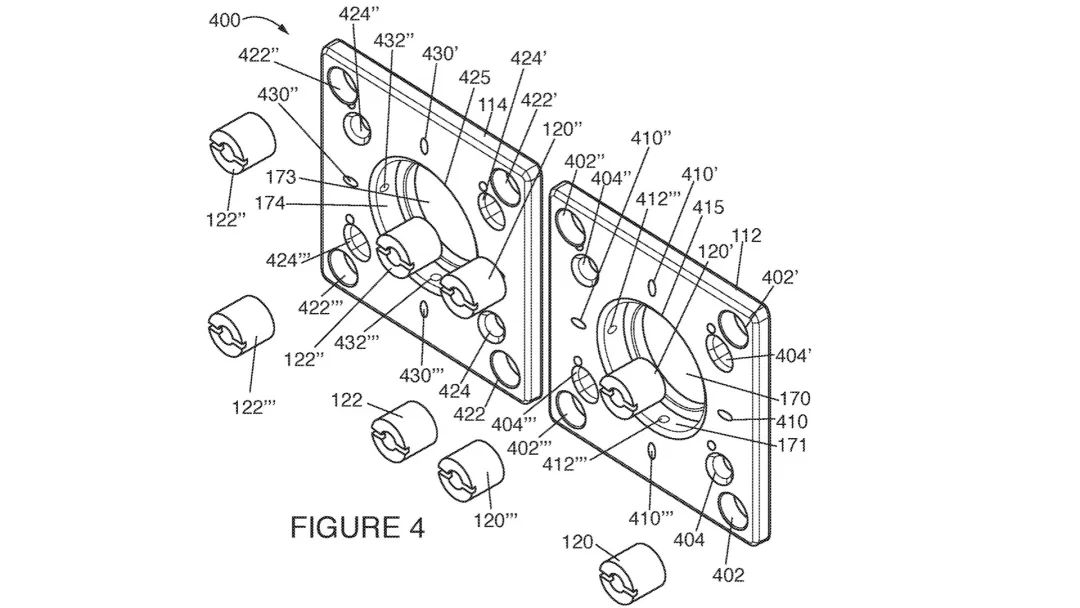

用于安装镜头的卡口组件

摄影机机身

双元件安装板

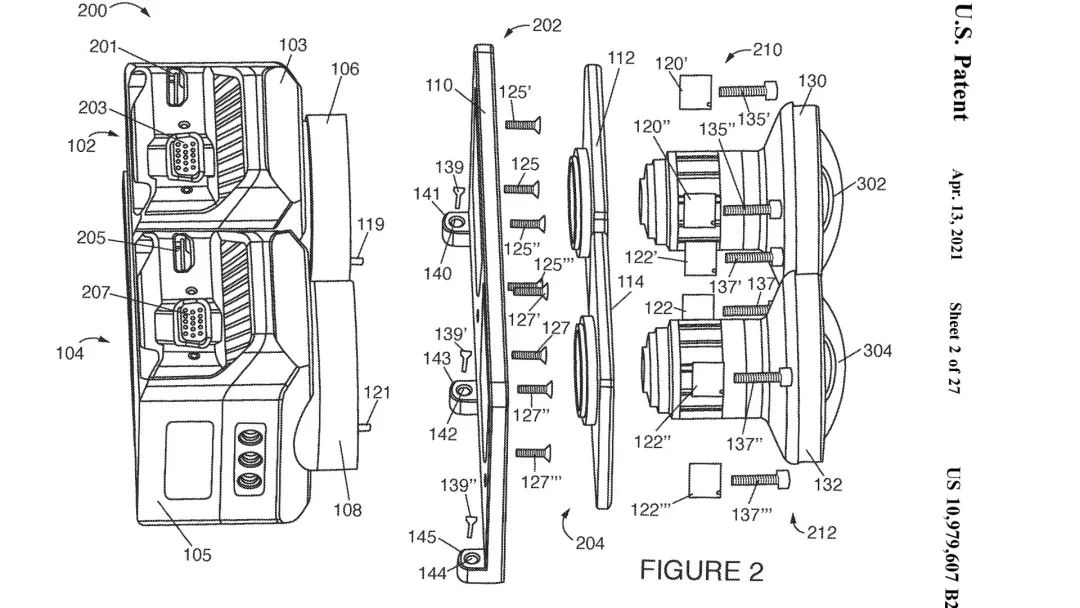

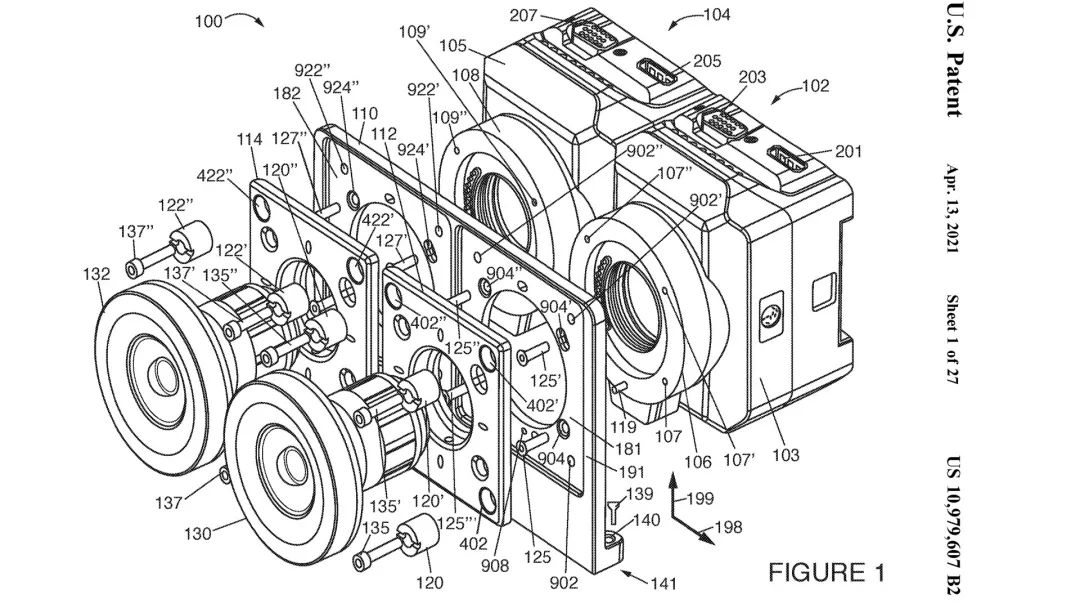

镜头、卡口和双元件安装板

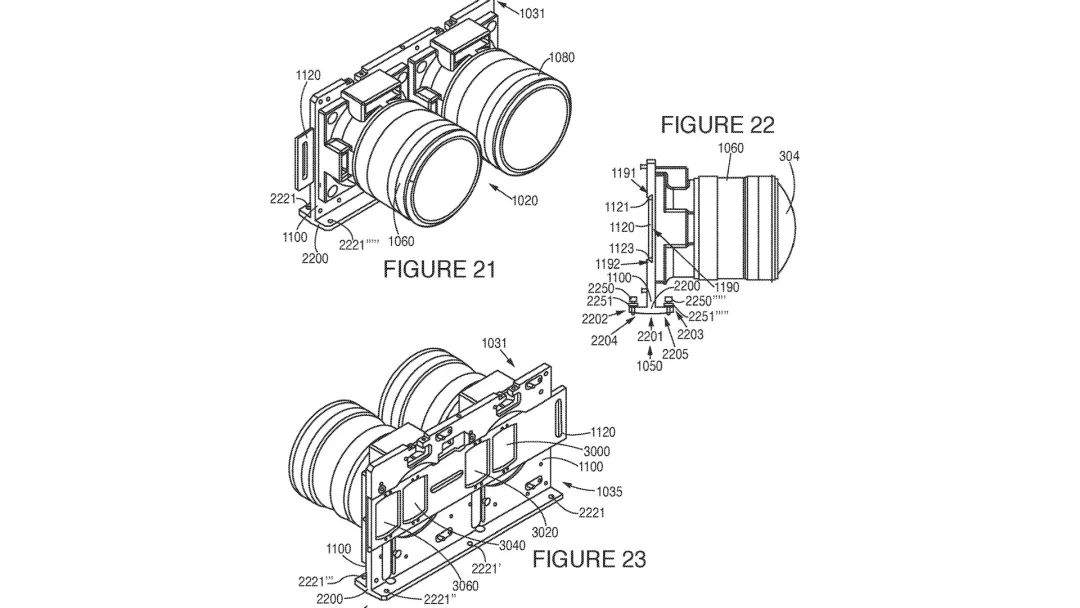

上图是双元件安装板1100具有多个倾斜调整螺丝孔，例如，斜向的螺丝孔，包括螺丝孔（2221、2221′和2221′′、2221′ ′′），通过这些螺丝孔插入倾斜调整螺丝（2250、2250′、2250′′、2250′′′），以调整双元件安装板1100相对于支撑板（例如，相机设备板1500）的垂直度。多个双元件安装板可以固定在相机设备板1500上。上图还标明了双元件安装板1100的镜头安装侧1031和双元件安装板1100的传感器支架安装侧1035。

“大型”传感器

“在实例中，第一传感器支架是第一相机本体，由第一图像传感器和第一处理器组成第一相机机身。第二传感器支架是第二相机本体，由第二图像传感器和第二处理器组成第二相机机身”。重要的是，虽然传感器单元在申请中多次出现，但尺寸规格未定义。然而通过检查申请中描述的尺寸，我们可以得出结论，这是一个大型传感器，因为滤镜的尺寸约为5厘米。因此，我们可以假设这两个传感器都是M43。因此可以把它看作是“大型”传感器，特别是对于立体相机来说。

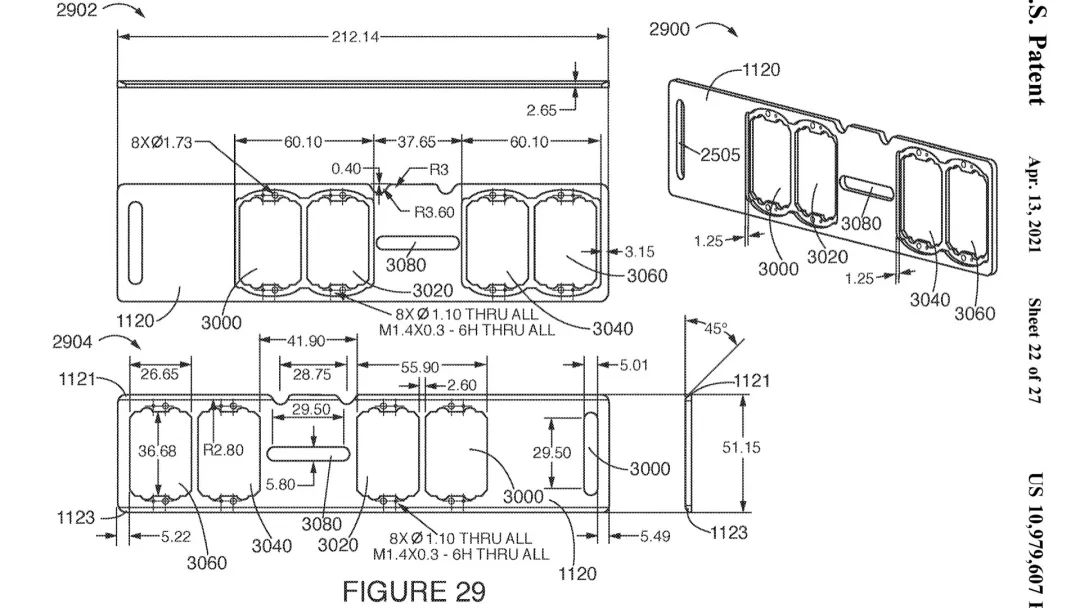

这是用于切换的滑动滤镜设计

传感器支架板和摄影机

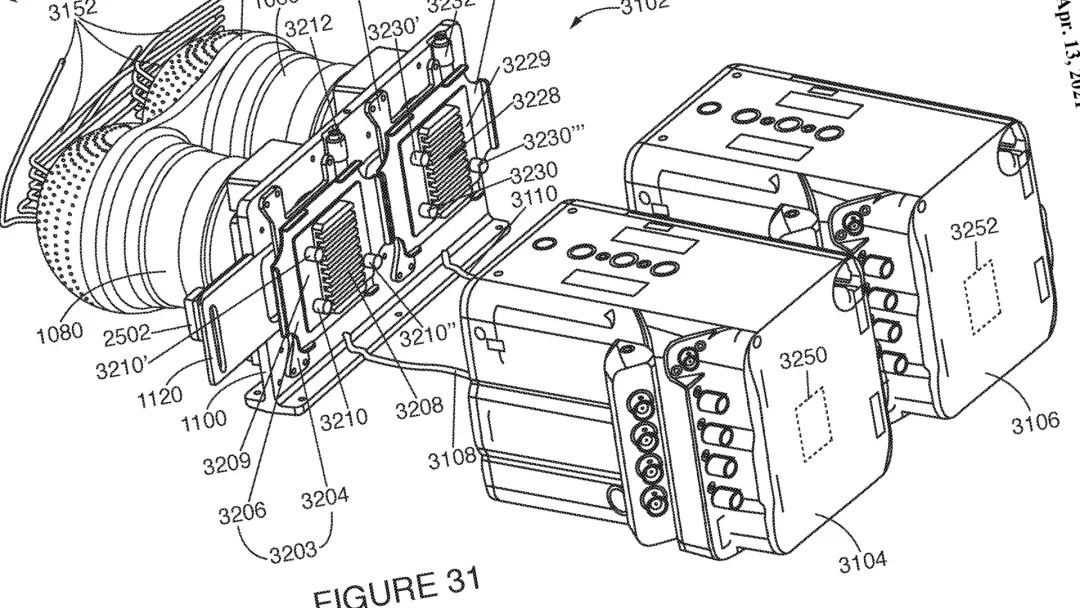

打开传感器支架板后看到的结构

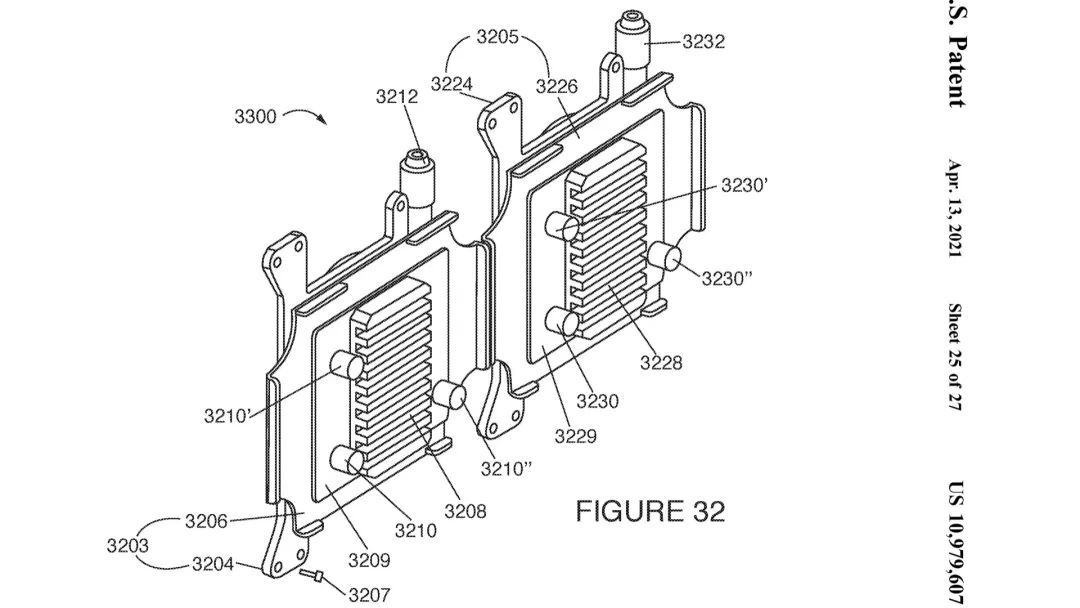

第一和第二传感器

小结一下

尽管这项专利只是展示了苹果3D立体相机的技术规划，但至少可以说明一点，苹果曾经注意到3D立体影像市场的发展，并且在这一领域做了一些试探性的开发。也许还可以理解为，苹果也想在试水专业摄影机领域，但目前好象对此讳莫如深，隐而不言。根据申请文件中提到的传感器尺寸推断，传感器的大小估计在M43到Super35之间，甚至有可能是全画幅。从文件中的“可更换镜头”来看，这个机型应该属于具有更高专业性能的、具有特殊用途的先进电影摄影机。
