尼康 Z8 拆机拆解

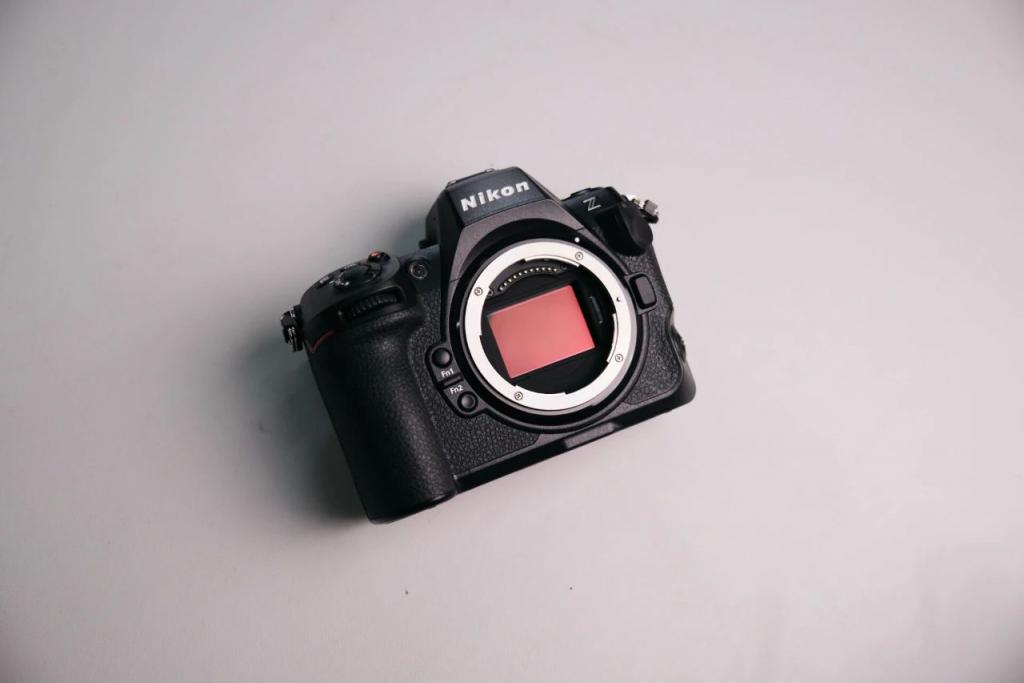

尼康 Z8 发布于 2023 年 5 月 10 日。尼康称，Z8 是 Z9 的紧凑版本，也是尼康 D850 的 " 继任者 "。这款相机有趣的地方是它没有配备机械快门，而是使用了全电子快门。

在拆解前，我们先来了解一下它的技术规格。虽然从名字上来看，这款相机的定位比 Z9 要更低，但在主要技术规格上它却毫不逊色：它们都配备了 4570 万堆栈式全画幅传感器和 EXPEED 7 图像处理引擎；支持录制 8.3K60P N-RAW 视频；拥有最高 1/32000s 电子快门速度；支持 20FPS RAW 格式或 120FPS JPG 格式连拍。

下面正式开始拆解！

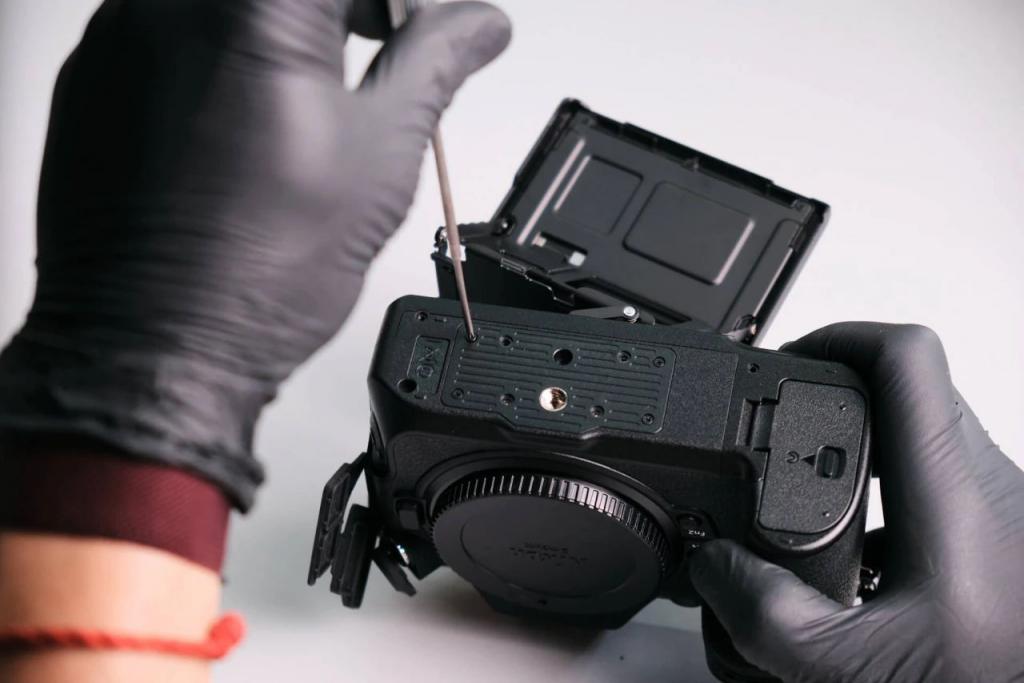

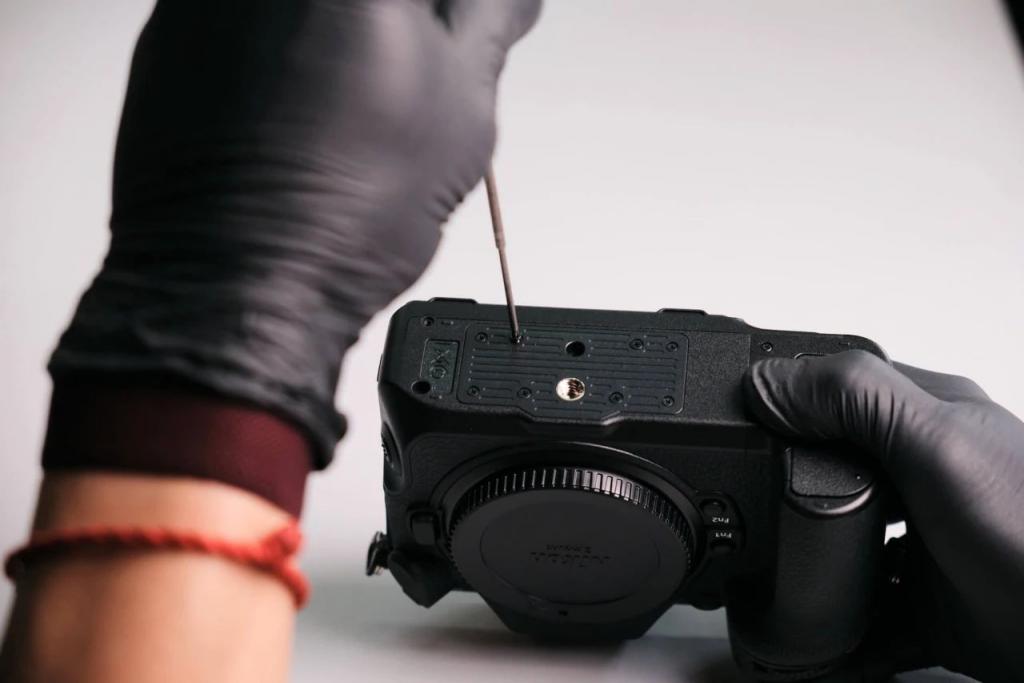

与大多数的拆解流程一样，我们首先从底部着手，卸下底部的七颗螺丝。我们先不拆掉整个底板，先来看看其他部分。

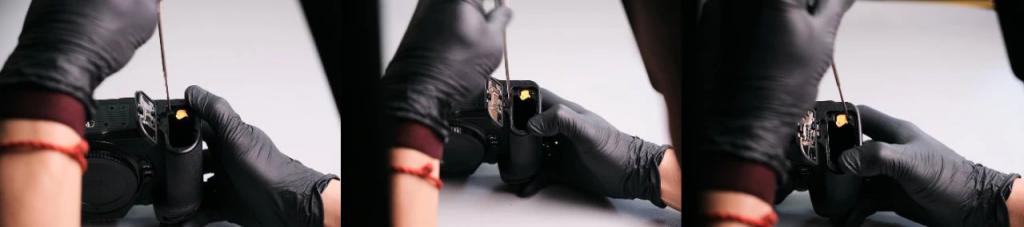

在电池仓的周边发现了五颗螺丝。

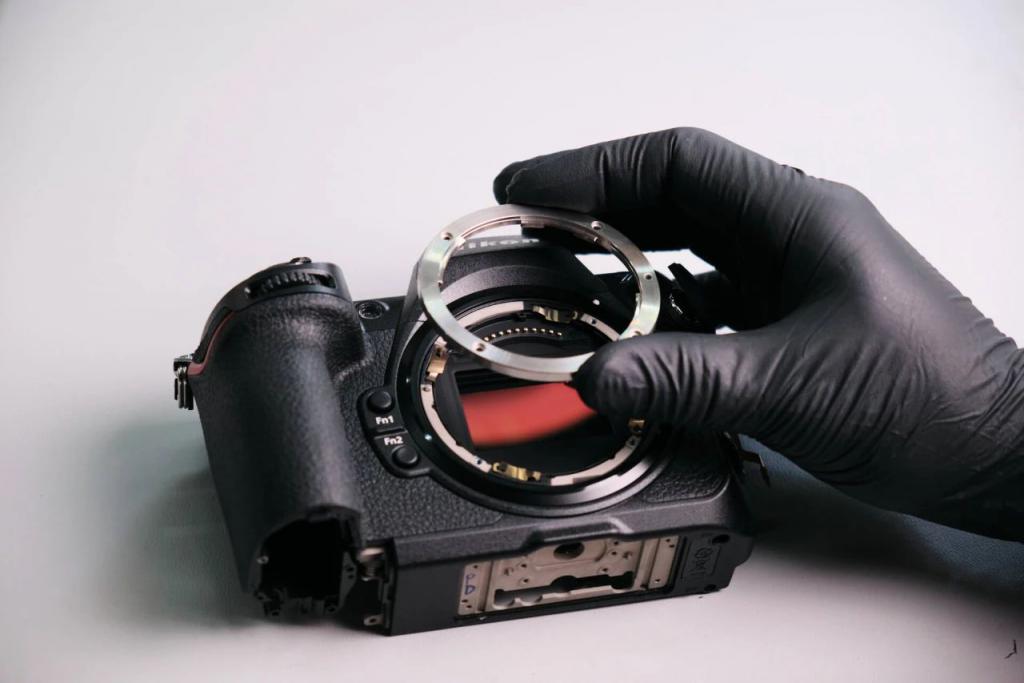

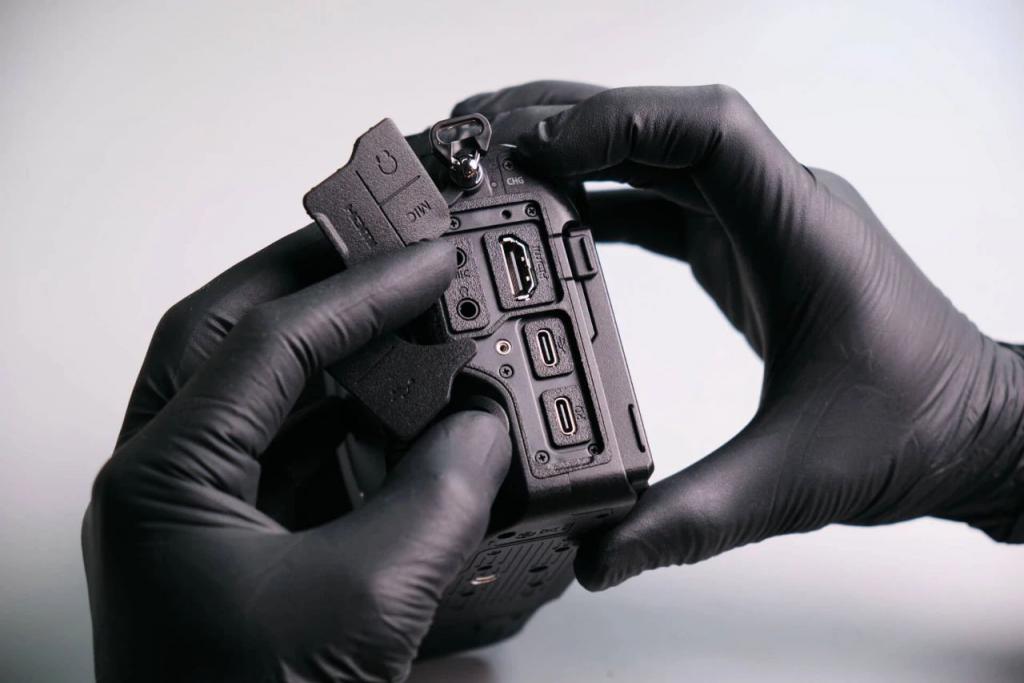

在相机接口处的防尘盖下又发现五颗螺丝。

取景器部分则有两颗螺丝。

在储存卡槽一侧，在卡槽盖的下方和卡槽下方各发现一颗螺丝。

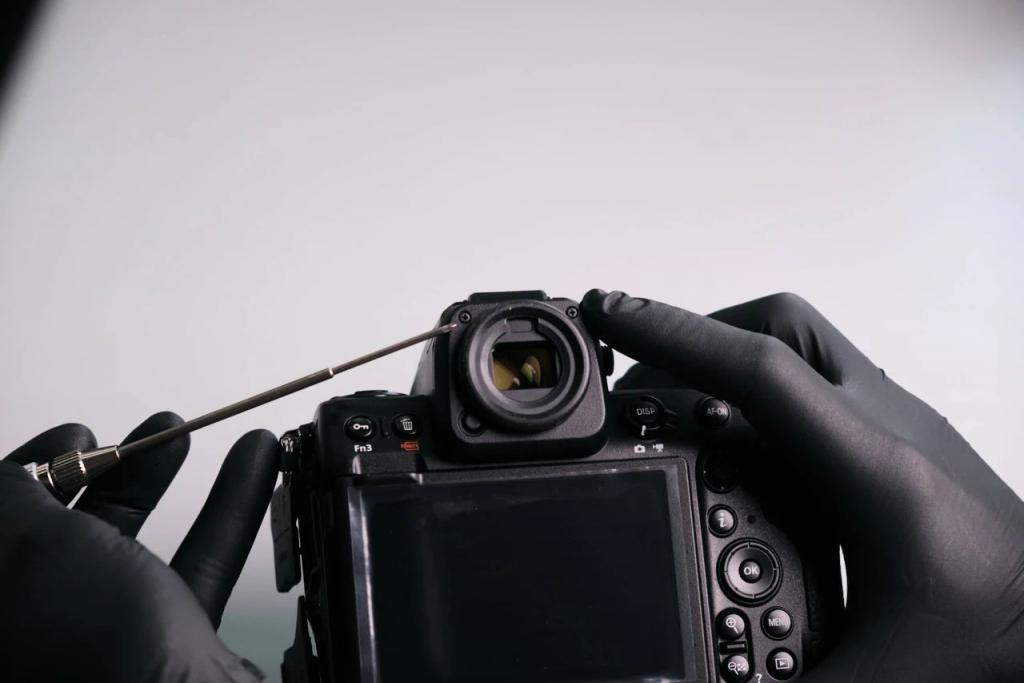

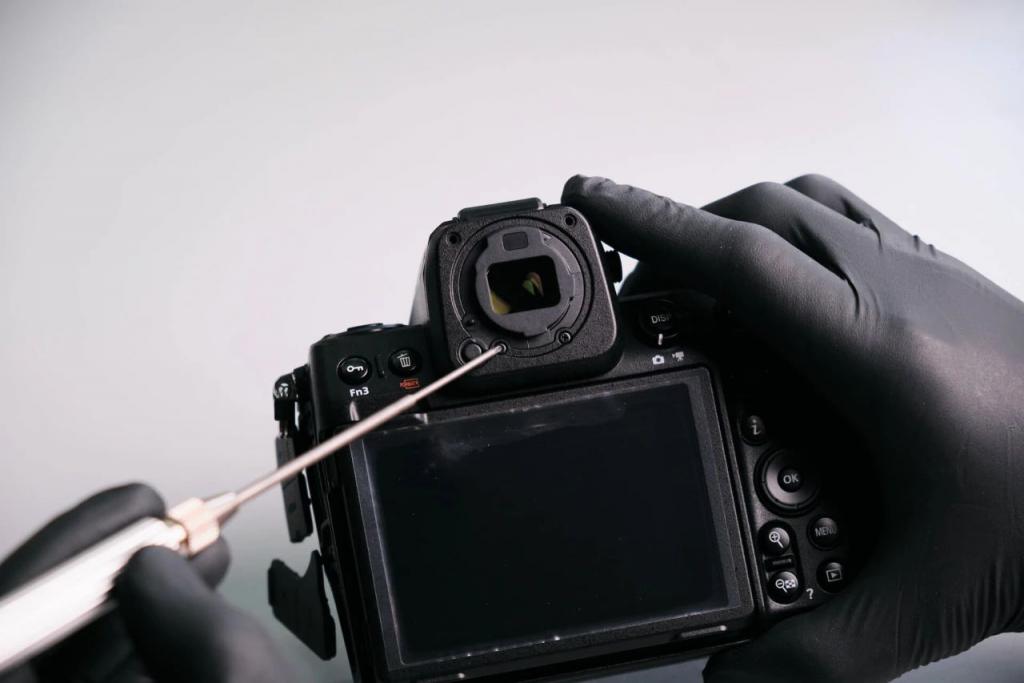

Z8 的取景器眼罩是可拆卸的，拆卸后露出了两颗螺丝。

此时我本以为我们可以直接拆下整个机身后面板，但它依旧纹丝不动，因此我们再拆卸掉剩余的底部螺丝，将底部完全分离开。

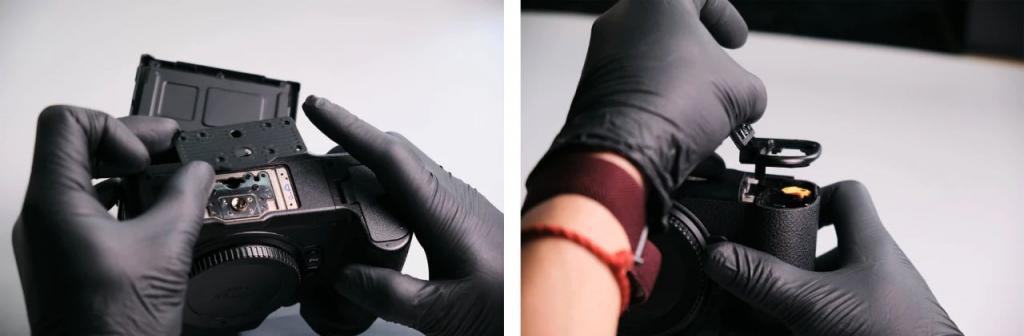

接着我们拆下了底板以及电池仓部分的部件。

拆下电池锁扣，要注意它是弹簧式的，请小心不要弄丢。

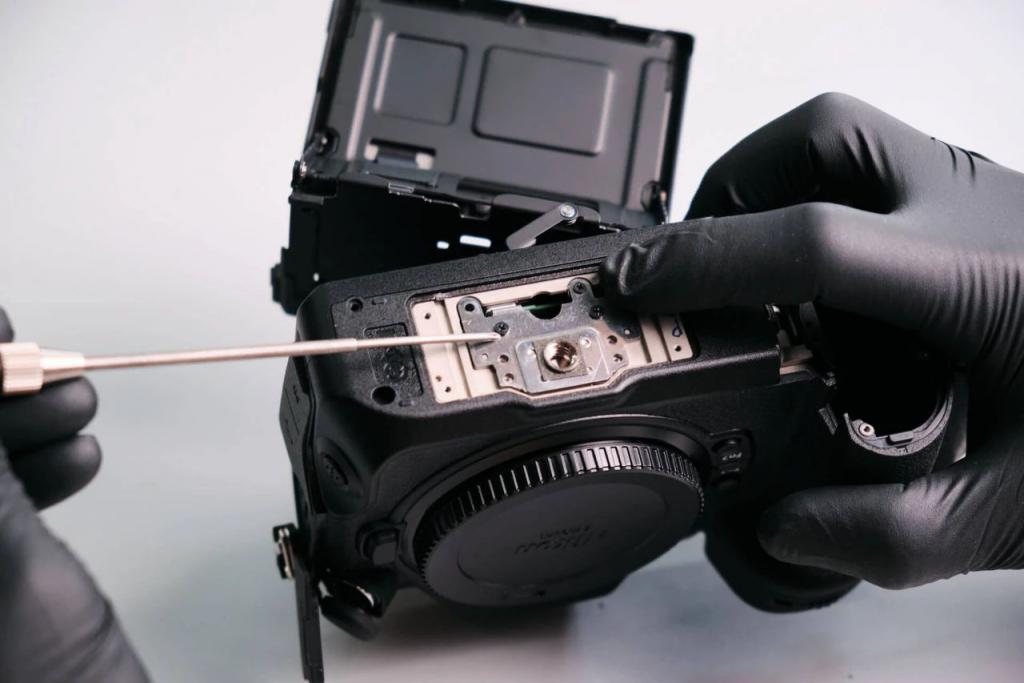

拆下固定三脚架底座的三颗螺丝。

这时我们发现我们还遗漏了一颗在 USB 接口附近的螺丝。

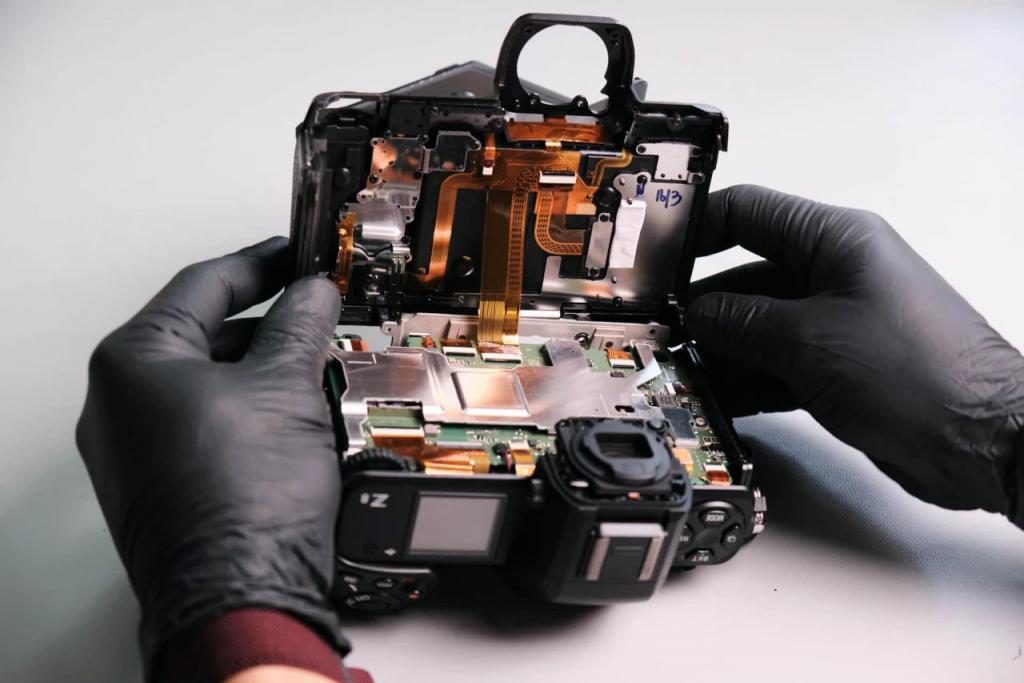

在解决了上面这些螺丝之后，整个后面板便可以分离开来。连接主板和背板的排线很长。

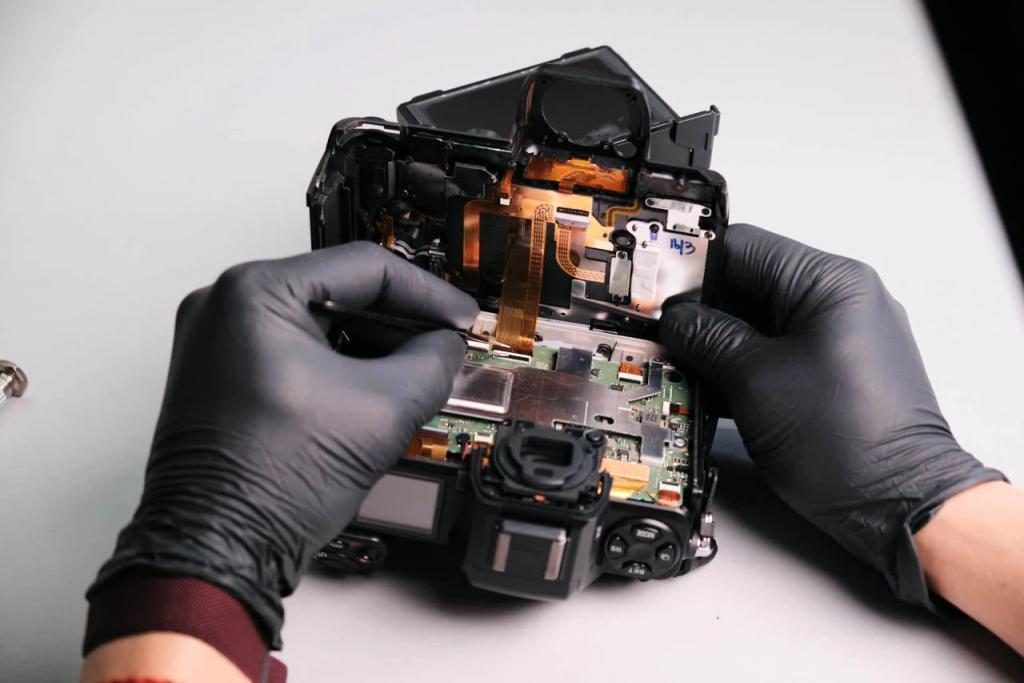

分离开后面板和主板的排线，这些排线是用来控制液晶屏和背部按钮的，小心不要损坏它们。

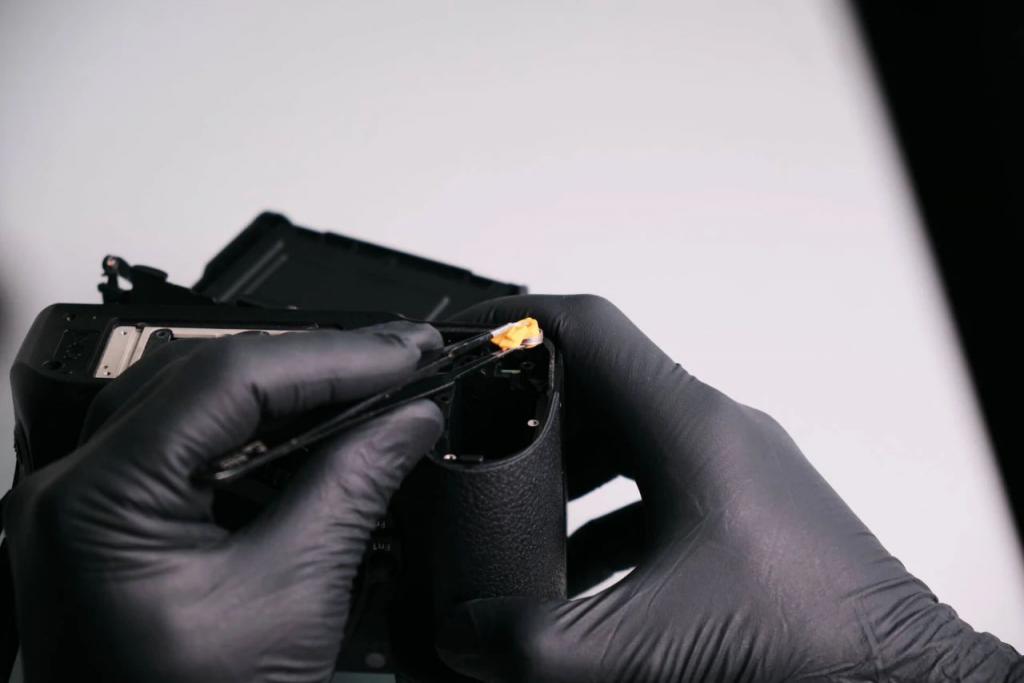

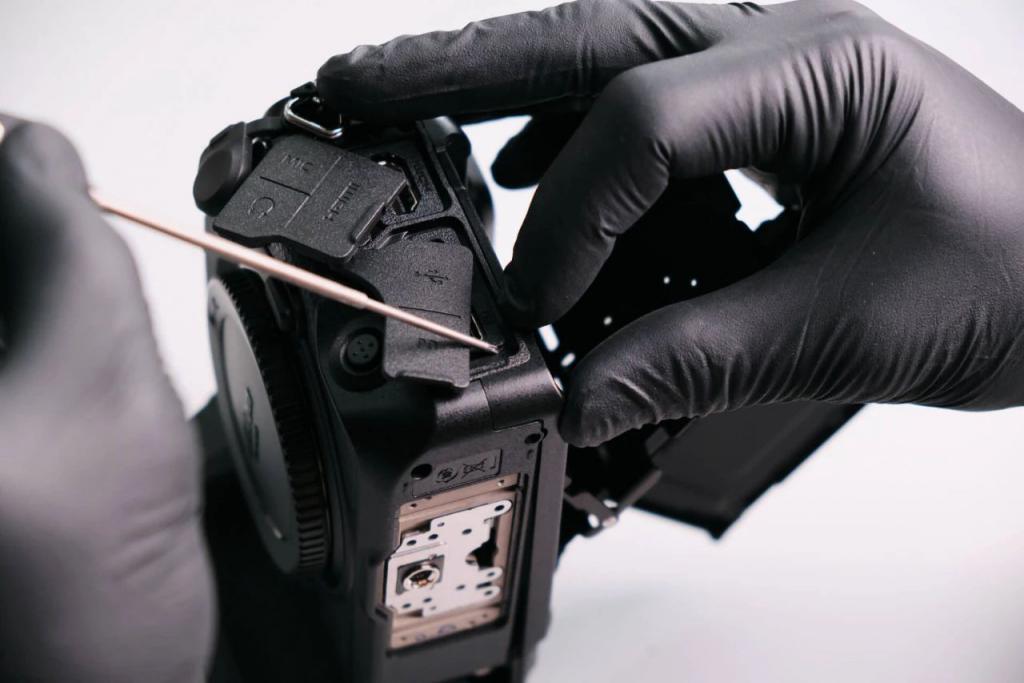

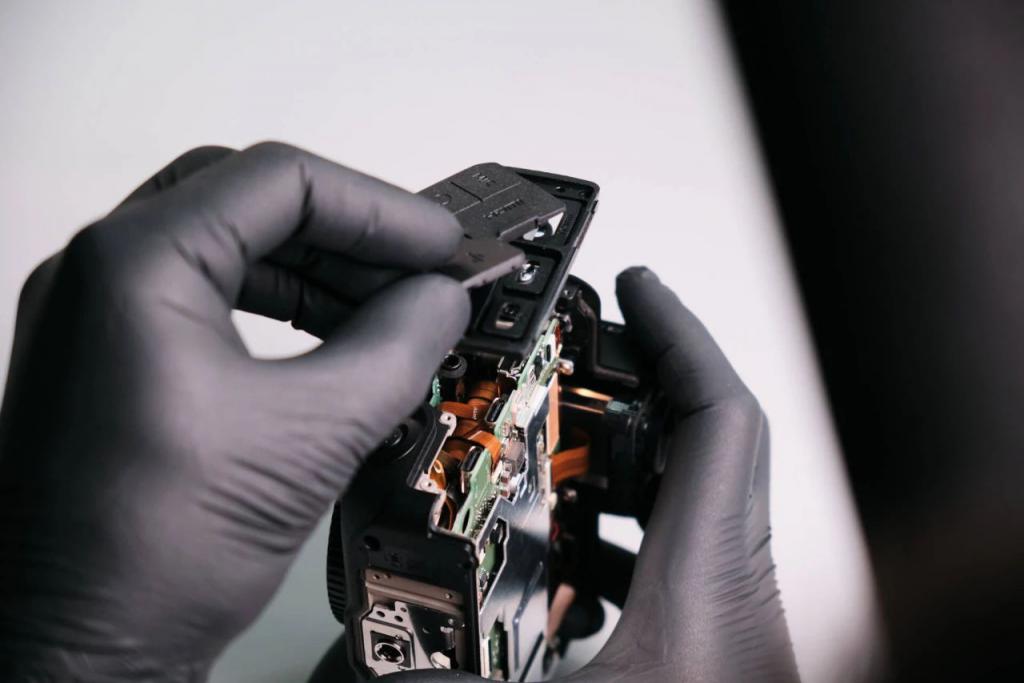

分离开侧边接口的盖，没有发现其他的螺丝。

分离开 EVF 的排线，但此时先不拆下整个 EVF 部分。

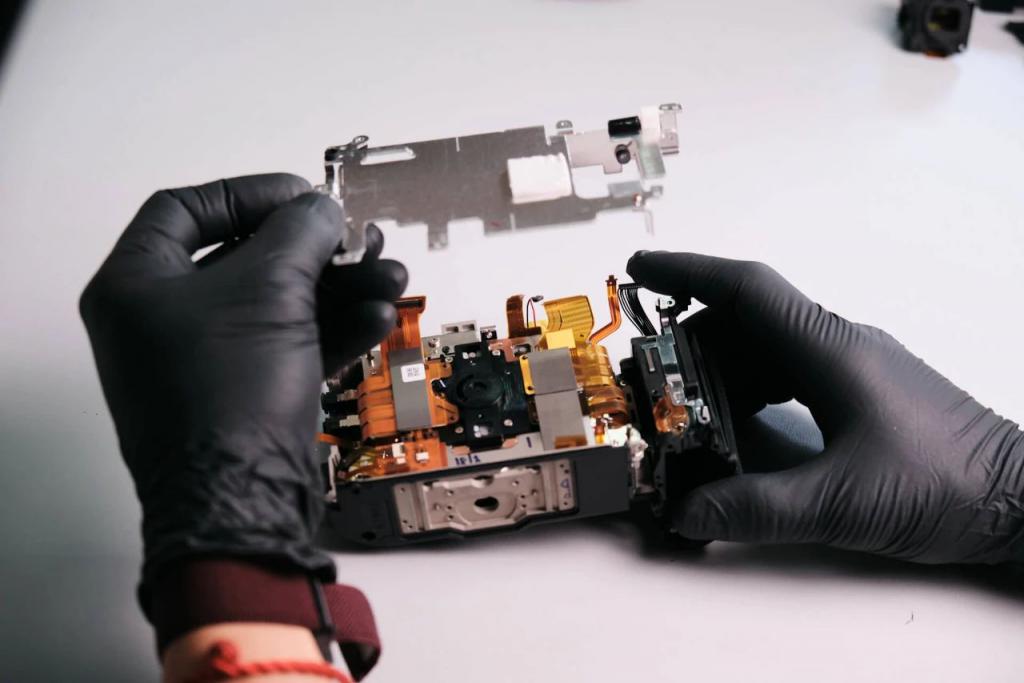

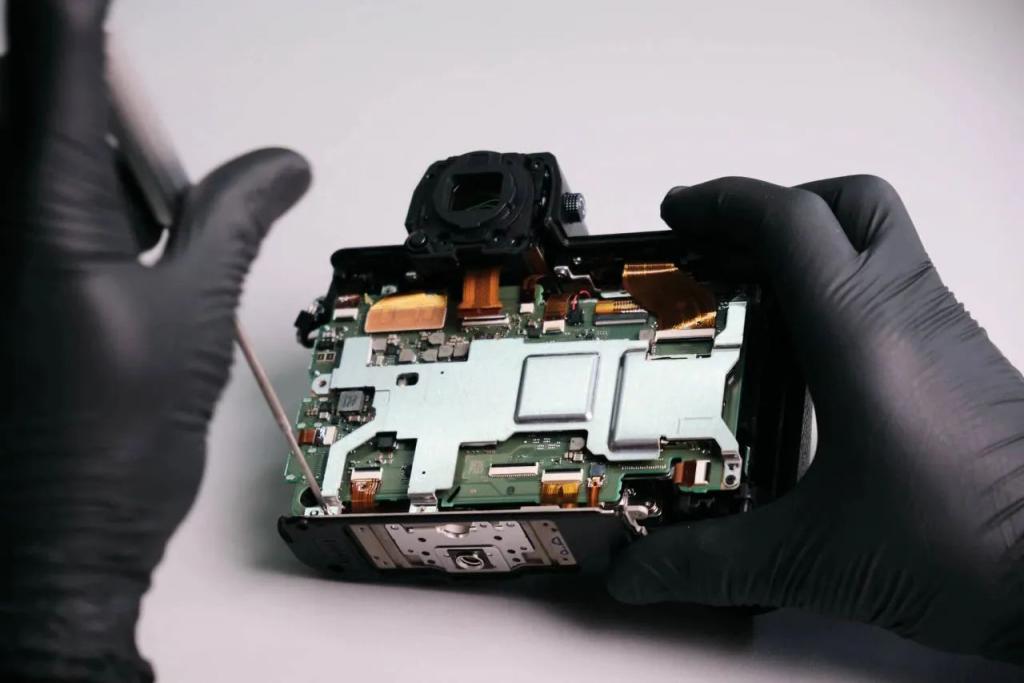

五颗螺丝固定着背部主板的屏蔽罩。

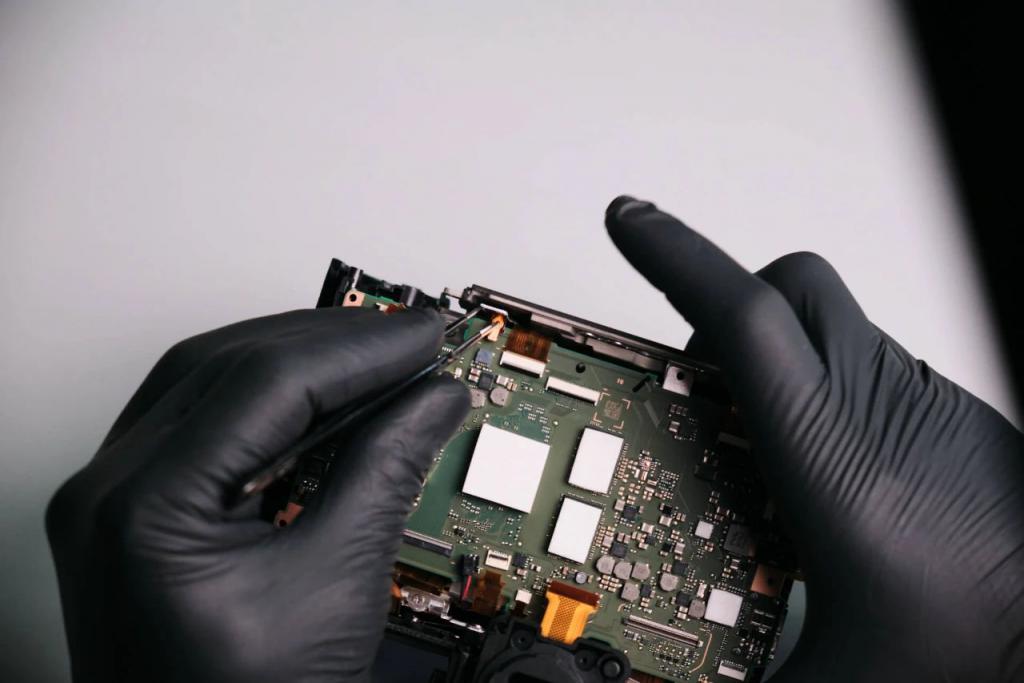

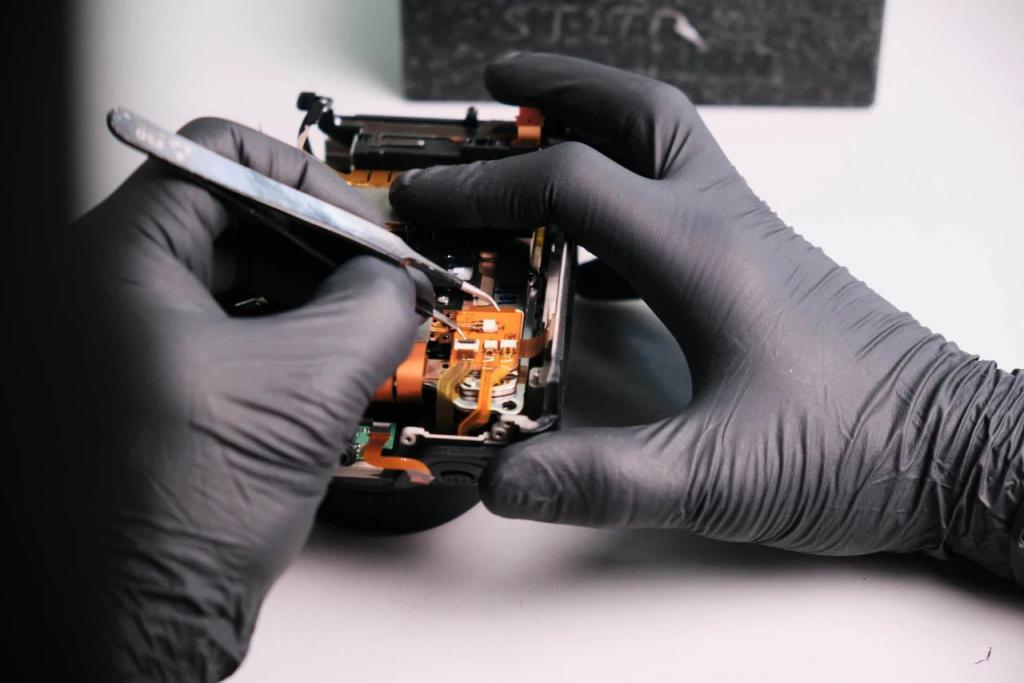

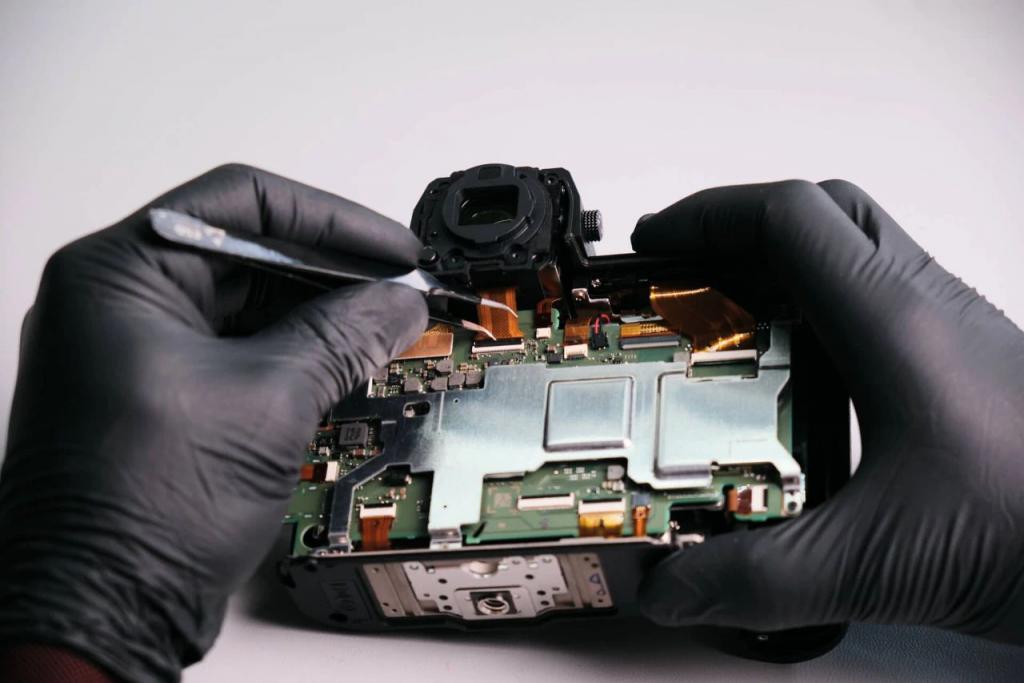

整个主板上前前后后共有 15 处排线，分离时需要小心。

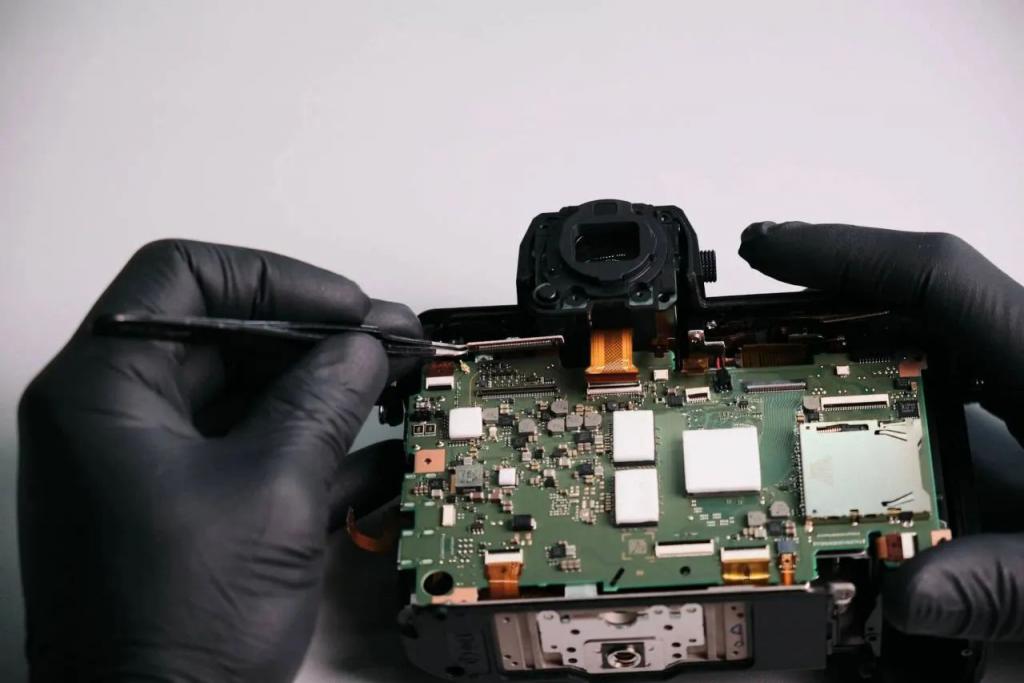

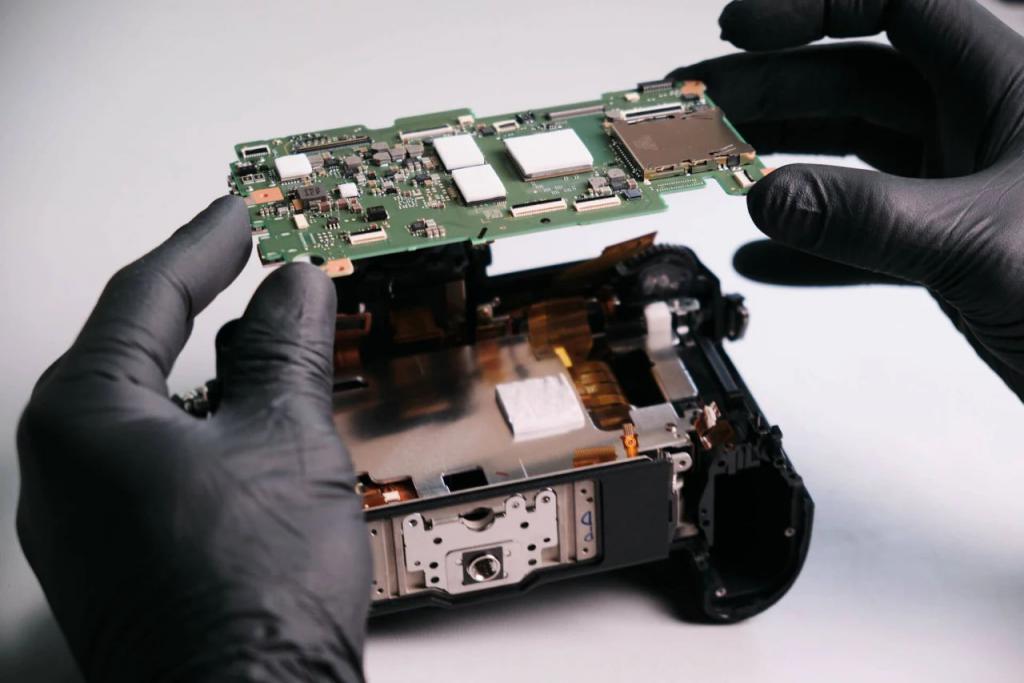

在拆卸完所有的排线后，即可分离下整个主板，上面分布着包括图像处理器、缓存、卡槽在内的各种电子元件。主板底部还粘着隔热垫，需要花点力气分离。

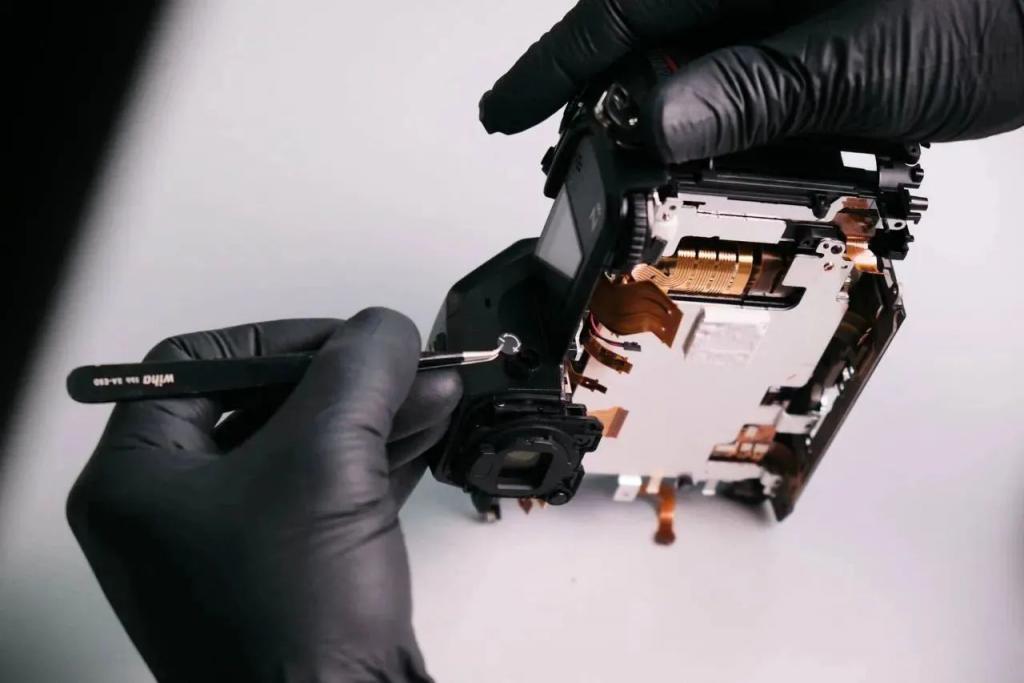

EVF 组件仍在相机之中，我们拆下屈光度调整旋钮盖，拧下螺丝。屈光度盖是使用双面胶固定的，盖子也很小，小心丢失。

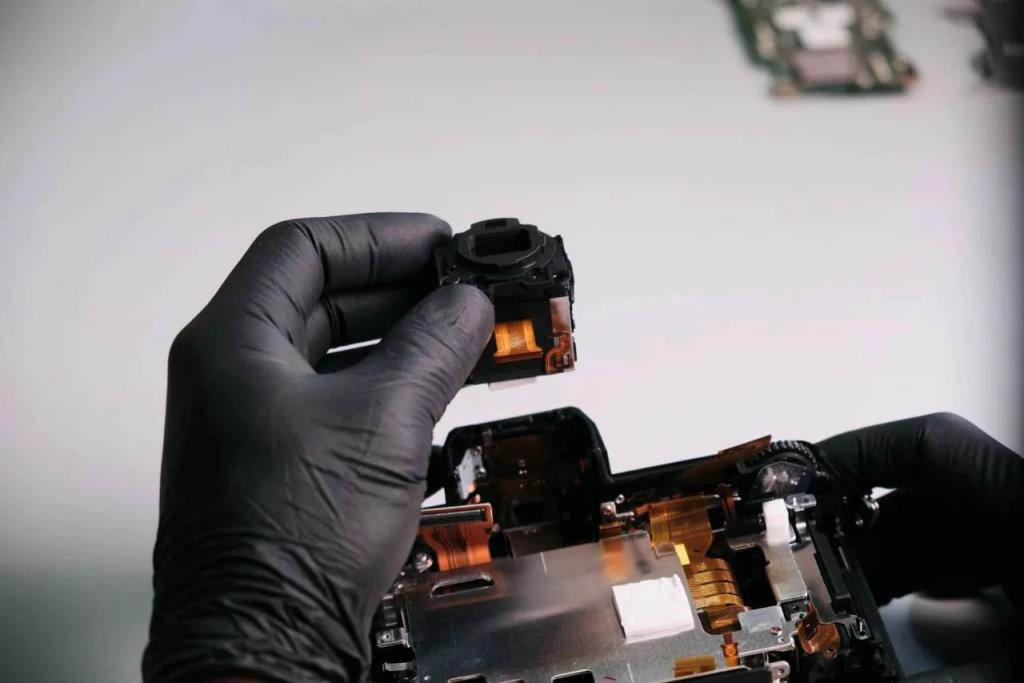

分离开 EVF 组件。

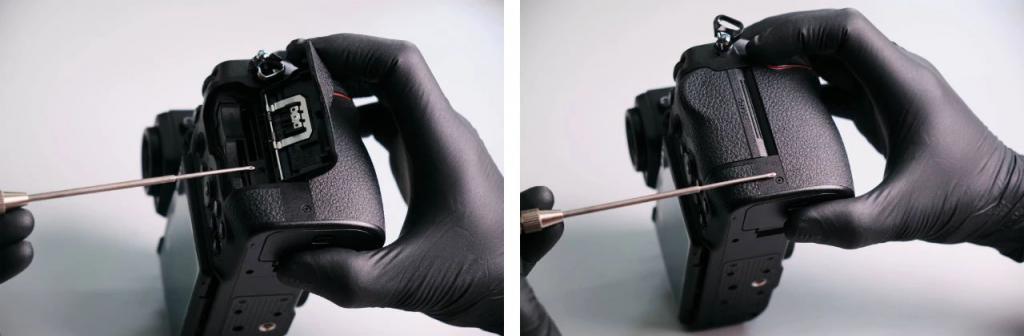

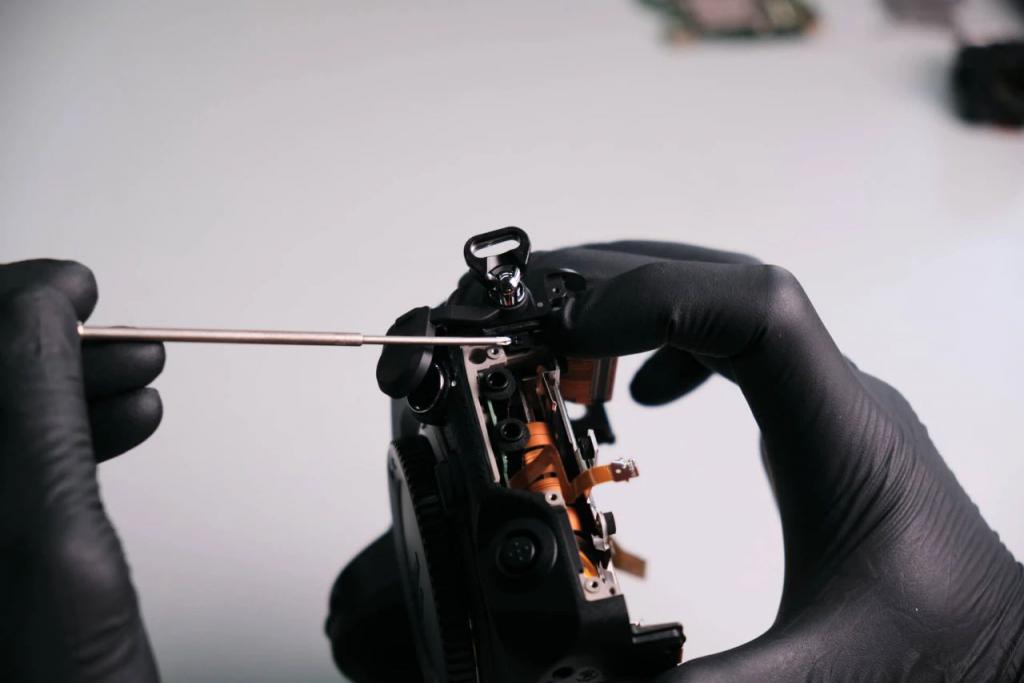

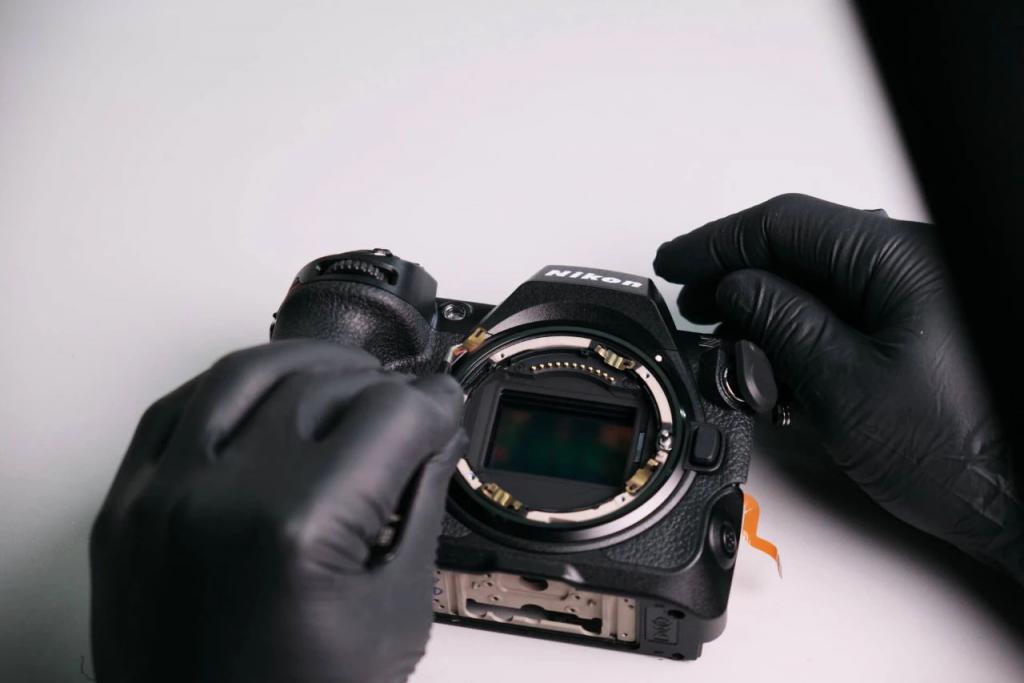

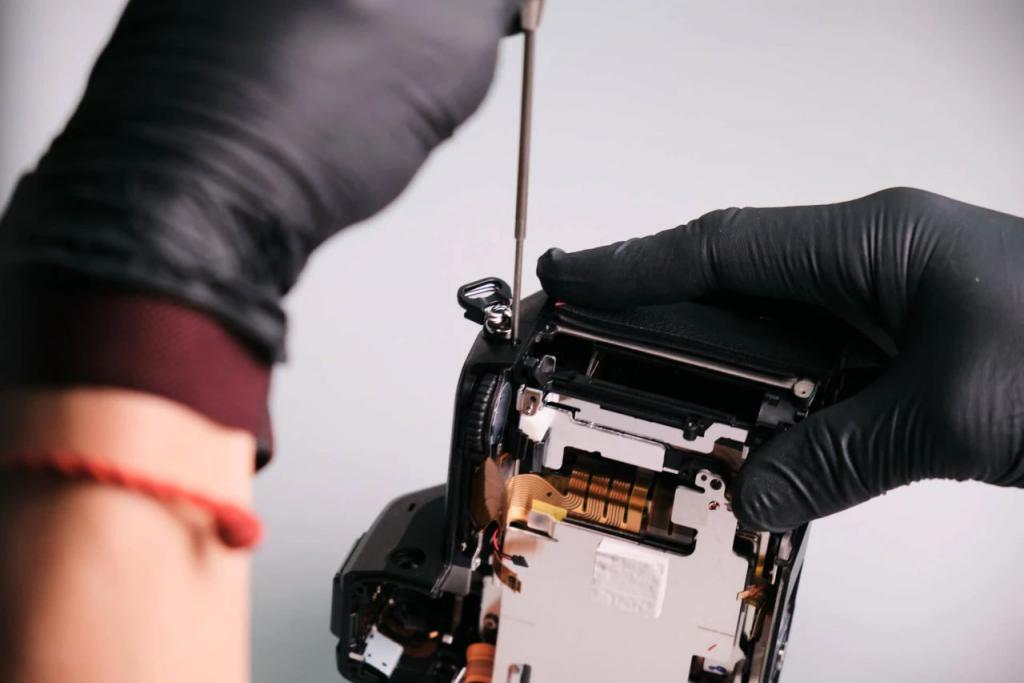

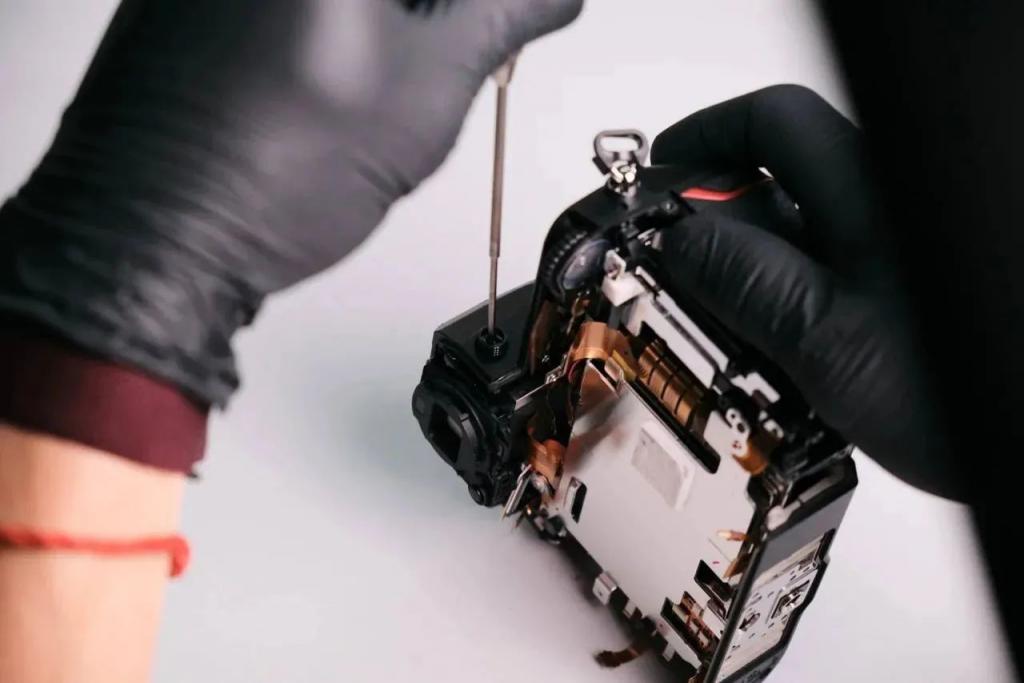

和其他的 Z 系列无反相机一样，需要先拆开顶盖才能进一步看到传感器。因此我们这时先将相机转到一侧，拆下一颗螺丝。

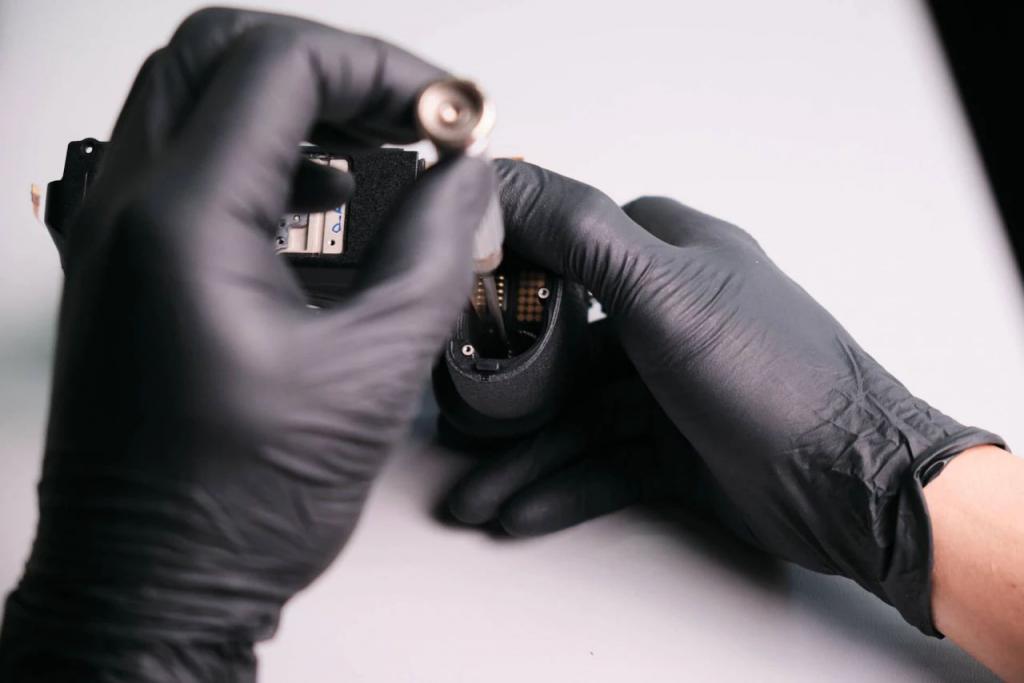

电池仓中还有一颗隐藏的螺丝。

而右侧存储卡插槽上方也有一个藏起来的螺丝。

然而此时顶部还是没有分离开，因此我们先来分离正面的部分。

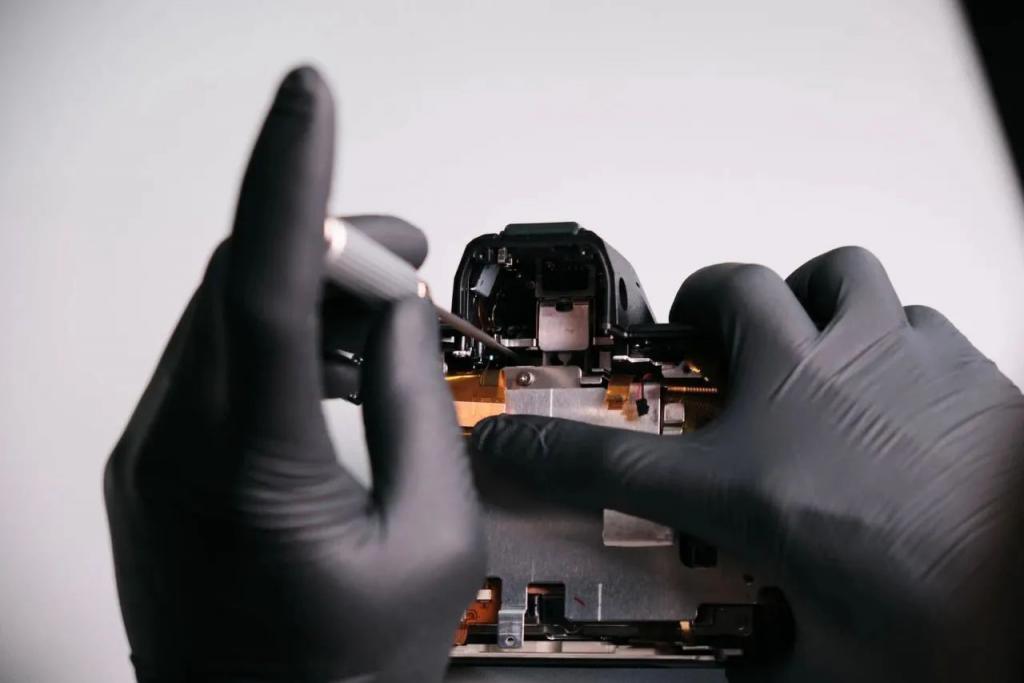

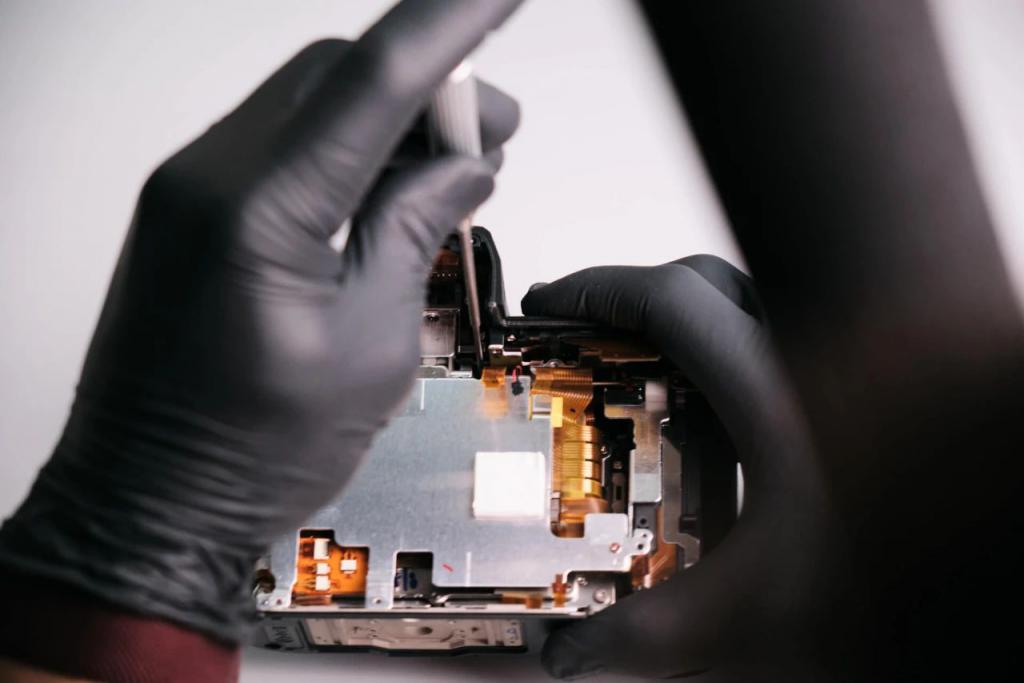

回到背部部分，在传感器背面的部分又发现三颗隐藏的螺丝。

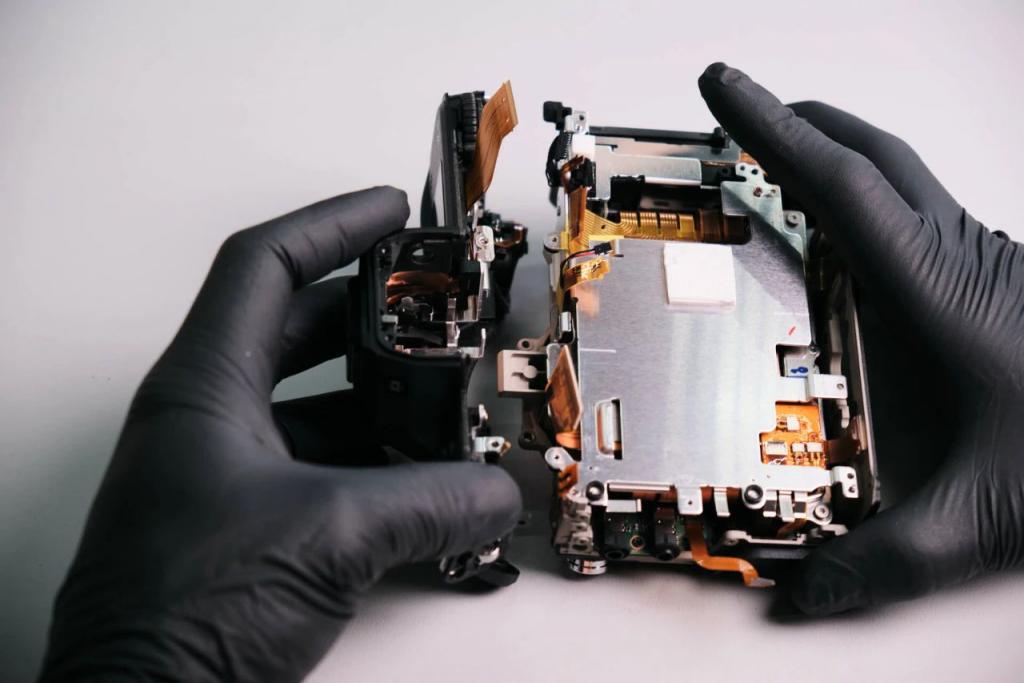

拆卸掉这些螺丝后，我们终于可以分离下顶部和整个主板框架。

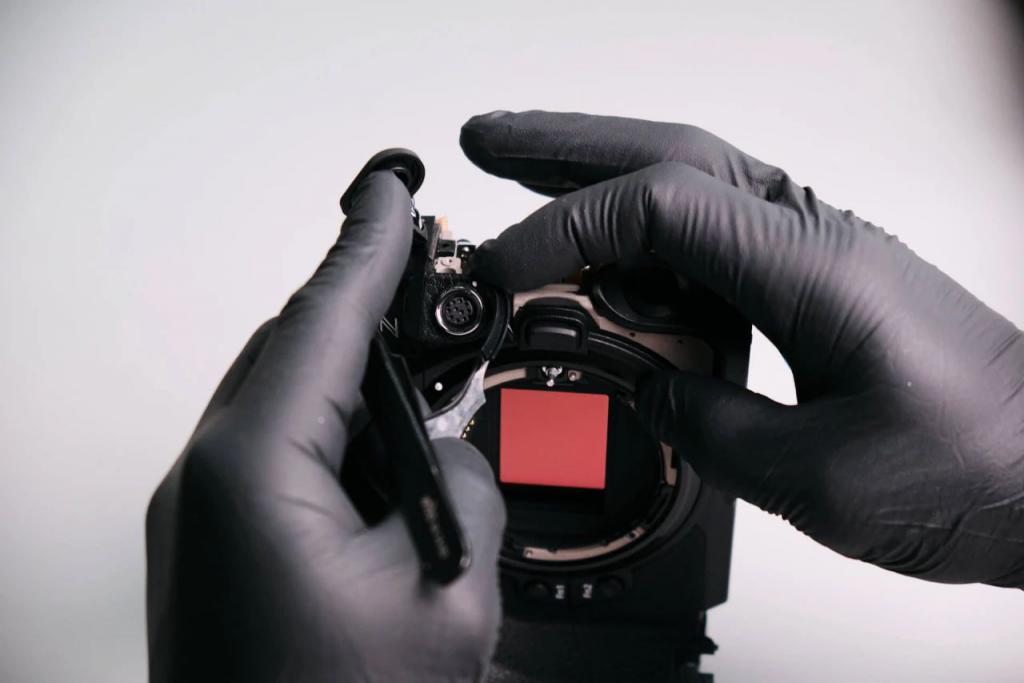

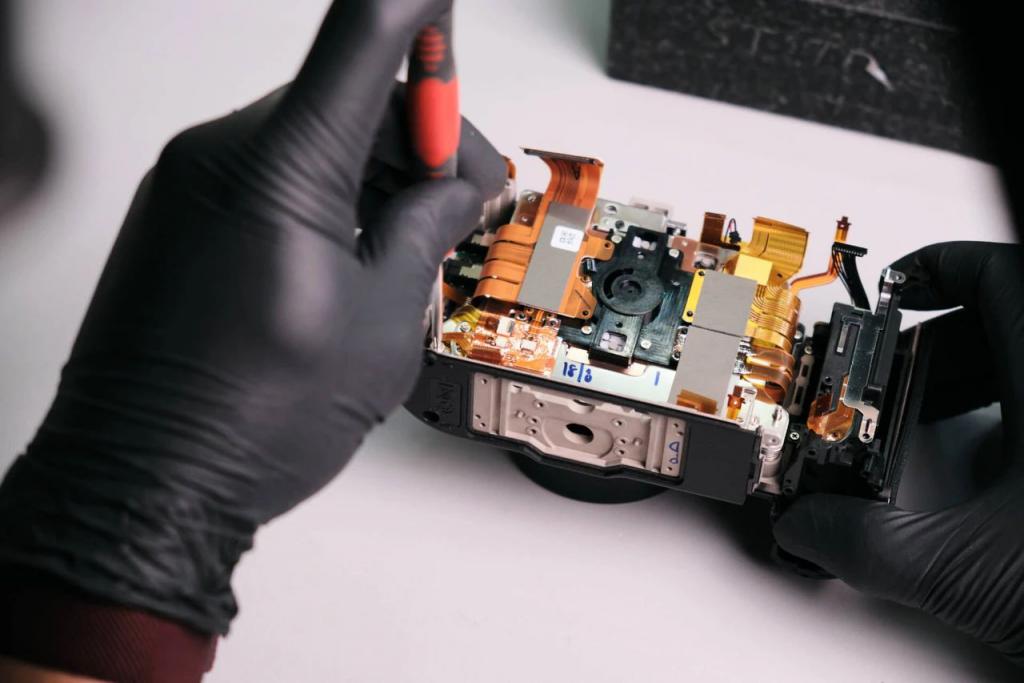

接着再拆下固定传感器的三颗螺丝。

还有三根排线连接着传感器部分。

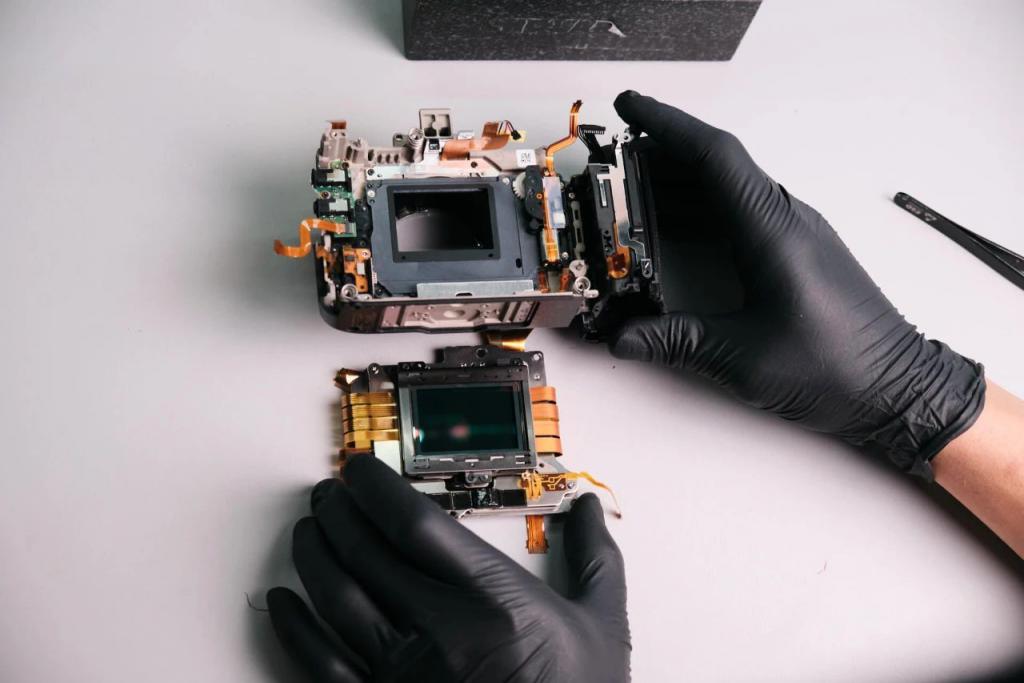

最终我们分离开了传感器。

总的来说，尼康 Z8 的拆解难度属于中等水平，主要是需要关注很多藏起来的螺丝。

原作者：Phillip Andrew Iglesias
