单评 | Atomos shogun7 HDR 监视记录仪

HDR是未来视频制作的发展趋势，而在三年前Atomos就开始发展HDR显示技术，2016年发布的Shogun Inferno开创了机头HDR监看平台；在今年NAB上Atomos发布了Shogun7，在HDR的基础上，更支持杜比视界输出（HDR的其中一种应用：Dolby Vision）。

01

 外观包装

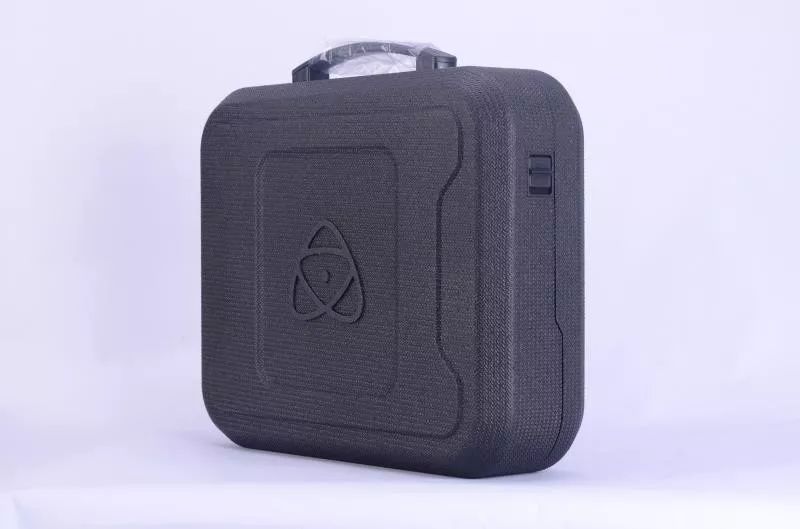

Atomos这次不再使用厚重的安全箱，而是使用聚丙烯发泡（EPP）包装，重量仅335克，携带十分方便，随机附赠的包装里附带了许多配件，包括2.5英寸标准的固态硬盘盒，直流电源适配器，并有各种制式的接头满足不同地区的用电需求。同时泡沫盒也预留了许多位置，可用来搭载其他配件。

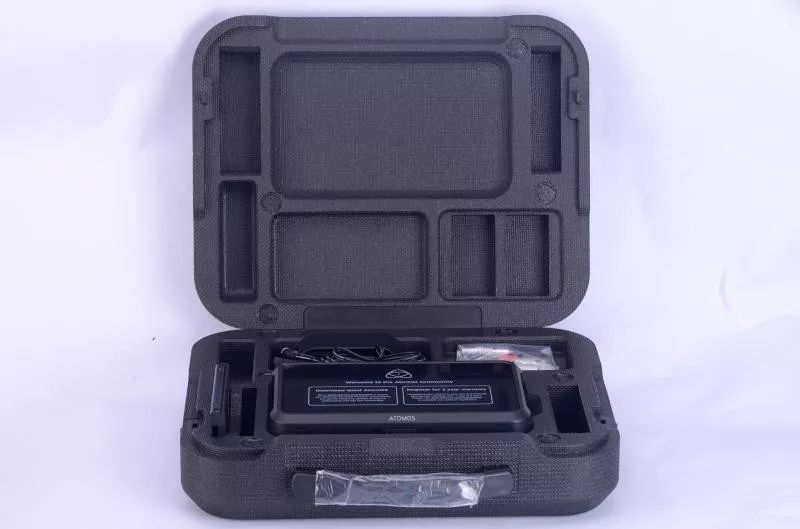

预留的槽位可以放置其他配件

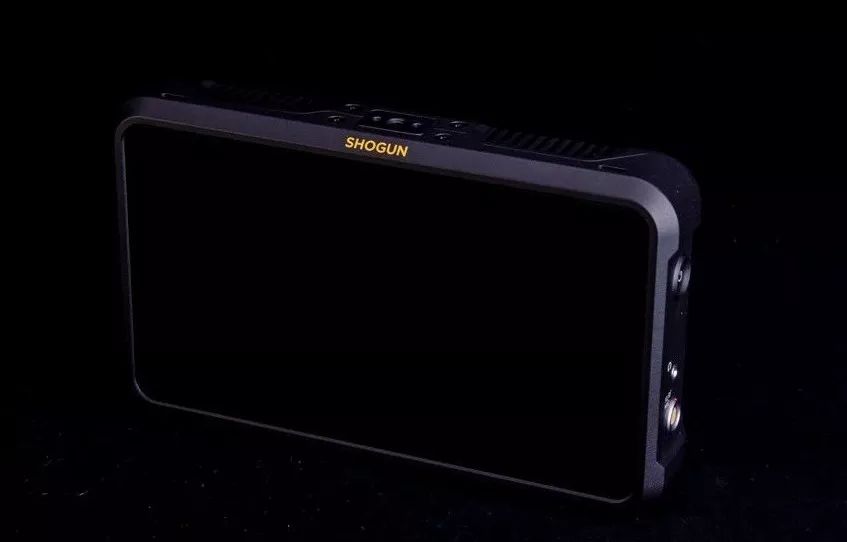

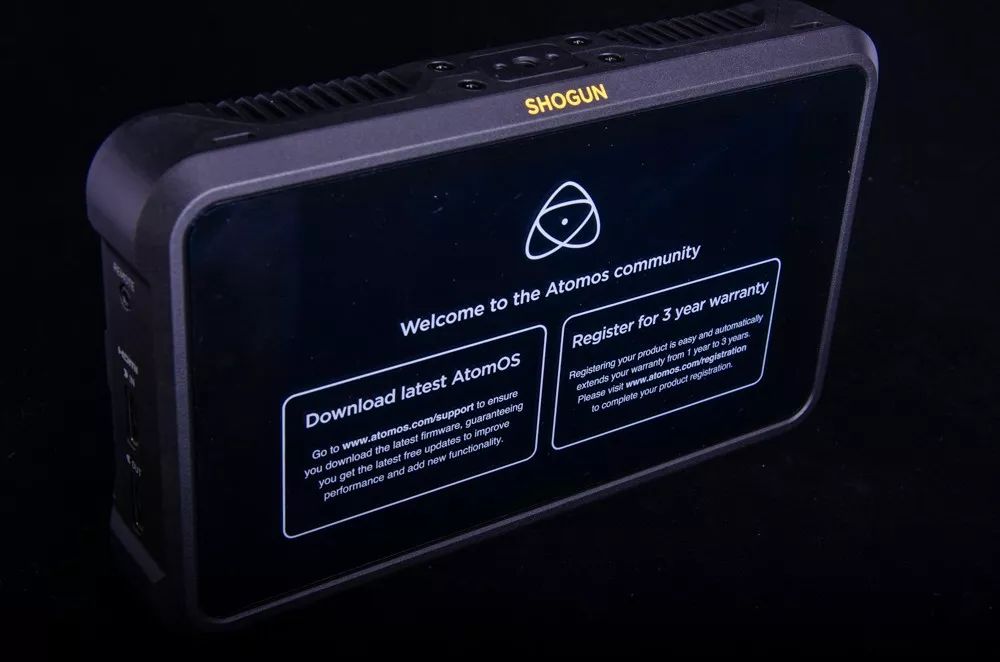

Shogun7遵循Atomos家族的一贯传统，把自己的型号刻在屏幕上方，非常有辨识度。型号上的7也表明了这是一台7寸的监视记录仪，这一尺寸作为机头监视器大小适中，定位更偏向于摄像机级别；在更加轻便的拍摄设备上，更多人会选择Ninja V或Shinobi作为机头监看。

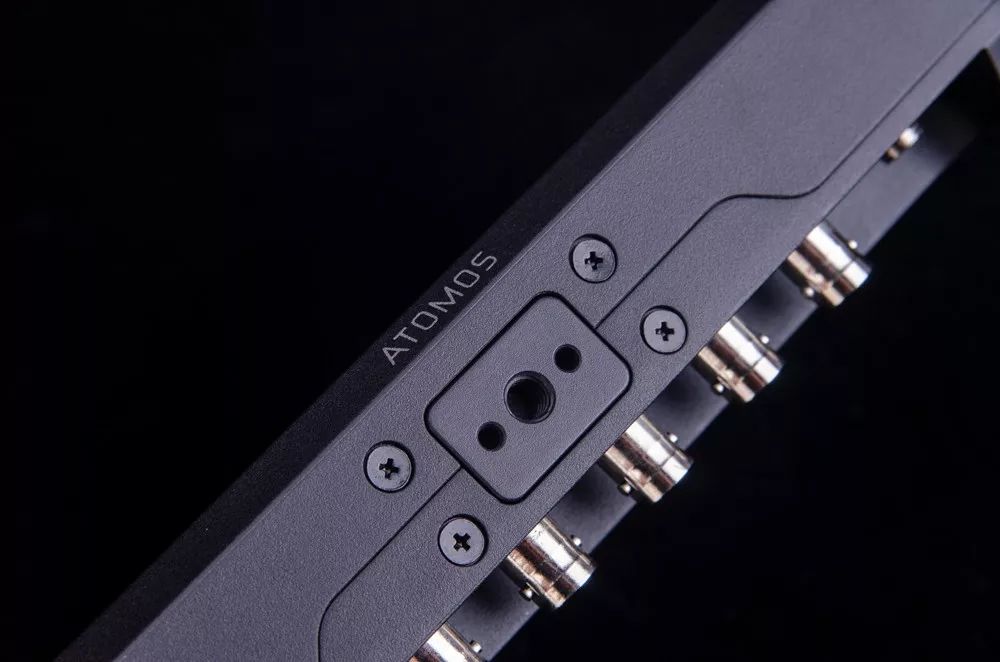

顶部和底部各有一个1/4英寸螺孔，并没有像Ninja V 那样使用3/8英寸螺孔带转接螺丝，毕竟现在的怪手等配件都是1/4英寸螺孔为主。在螺孔旁边还有两个标准 Arri 防偏转定位孔，使用具有同样设计的怪手和配件时，能够有效防止屏幕偏转造成螺丝松动。

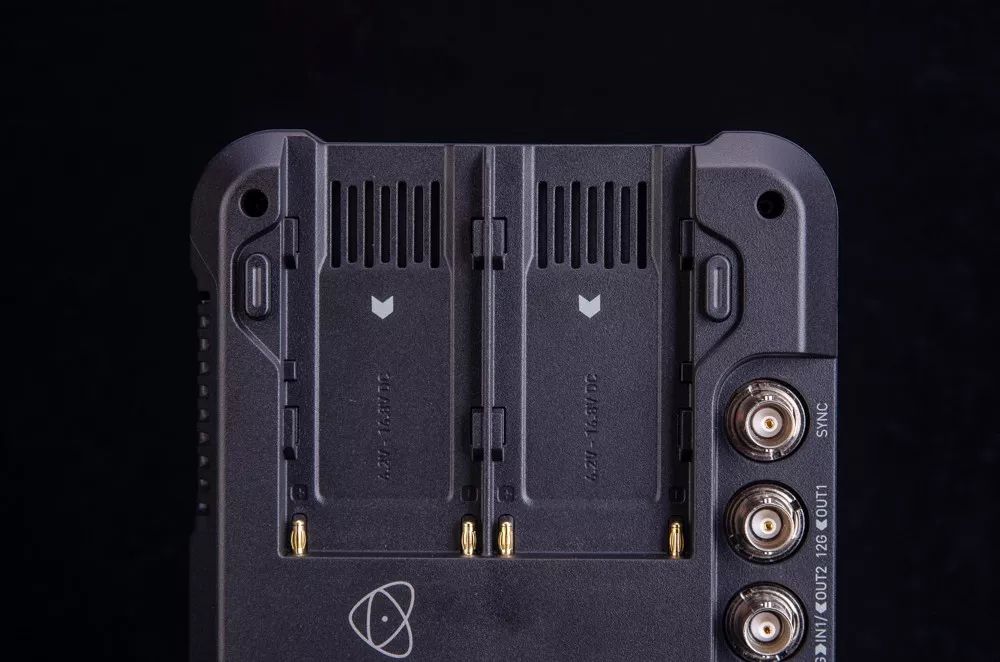

这款监视记录仪可使电池供电，支持6.2V～16.8V的NP-F电池进行供电，并且可以不间断进行电池的热拔插，保证素材的完整性。当shogun7作为EFP中的录机或分发设备时，这一功能就显得尤为重要，大型的活动中即使是几秒钟的短暂换电池都会产生播出事故，同时也会为后期重新寻找素材，对轨产生更多麻烦。

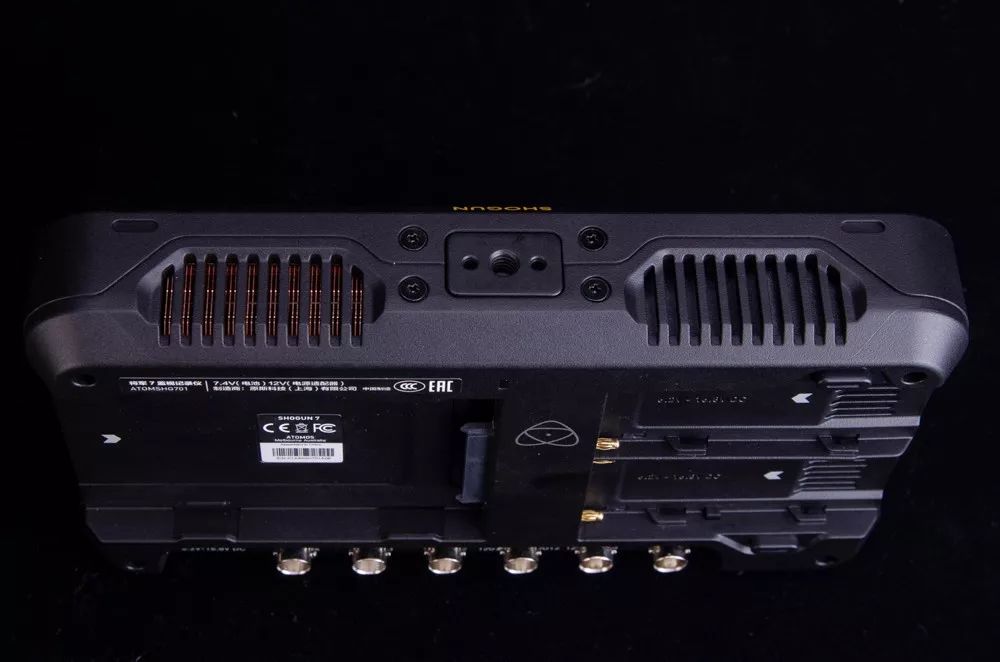

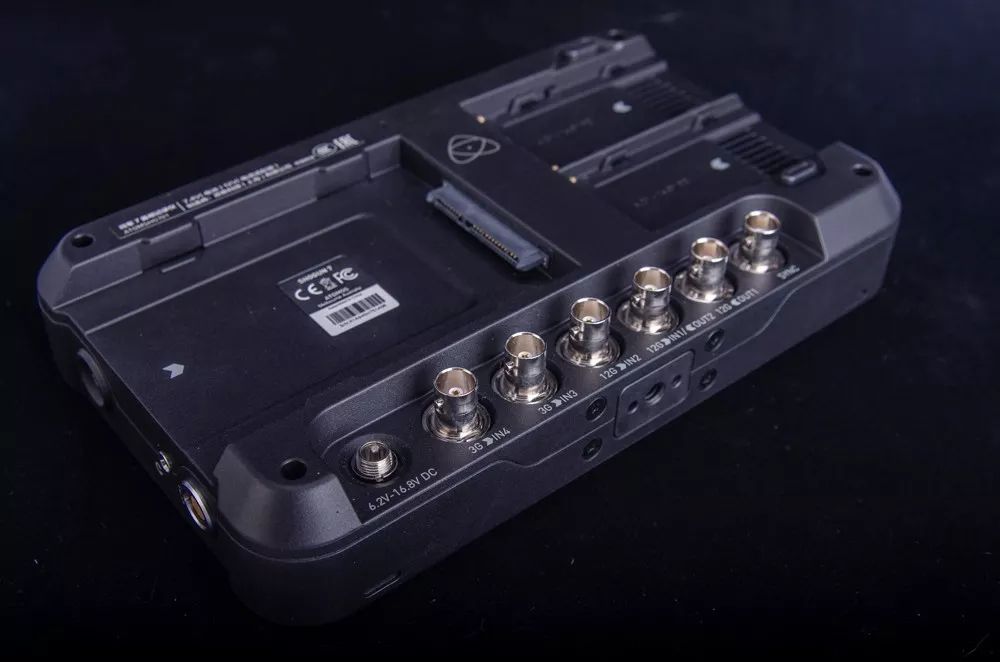

机身底部七个接口展示了Shogun7的专业性，从左到右依次是DC电源接口，两个3G SDI输入接口，两个12G SDI输入接口(其中一路12G SDI为复合接口，可做输入或输出用途)，一个12G SDI 输出接口，SYNC接口。电源接口还有锁紧螺纹，可以很好的防止线材的拉扯中导致断电等情况发生。

由于使用直下式LED背光显示技术，发热量较大，散热槽及散热片通风性能良好，及时的将热量散发出来，可以很好的防止因过热对显示屏产生的影响。

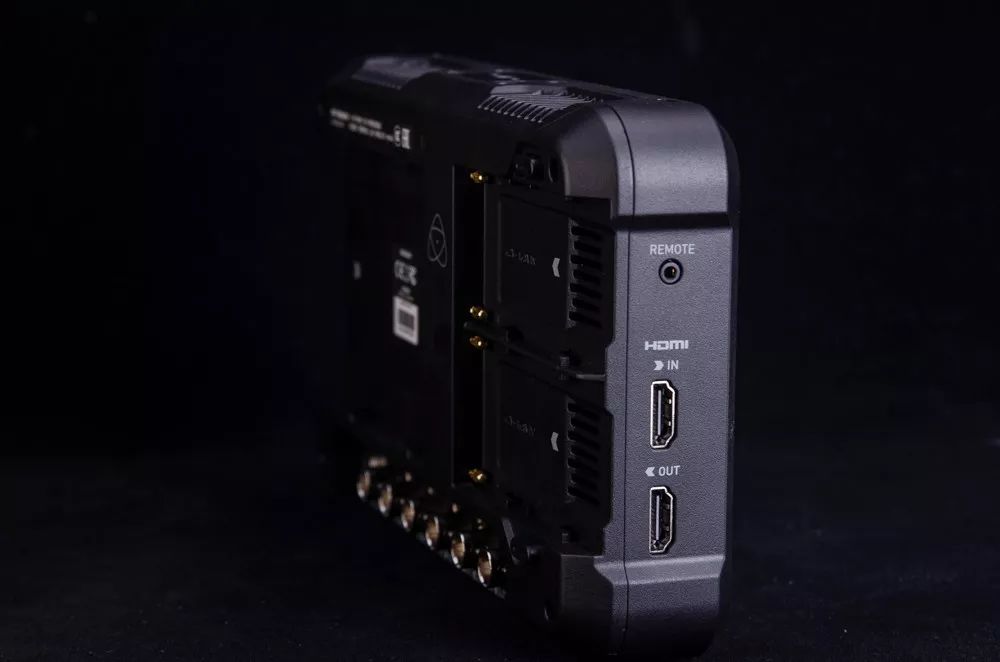

机身一侧是HDMI输入接口，HDMI输出接口和REMOTE接口

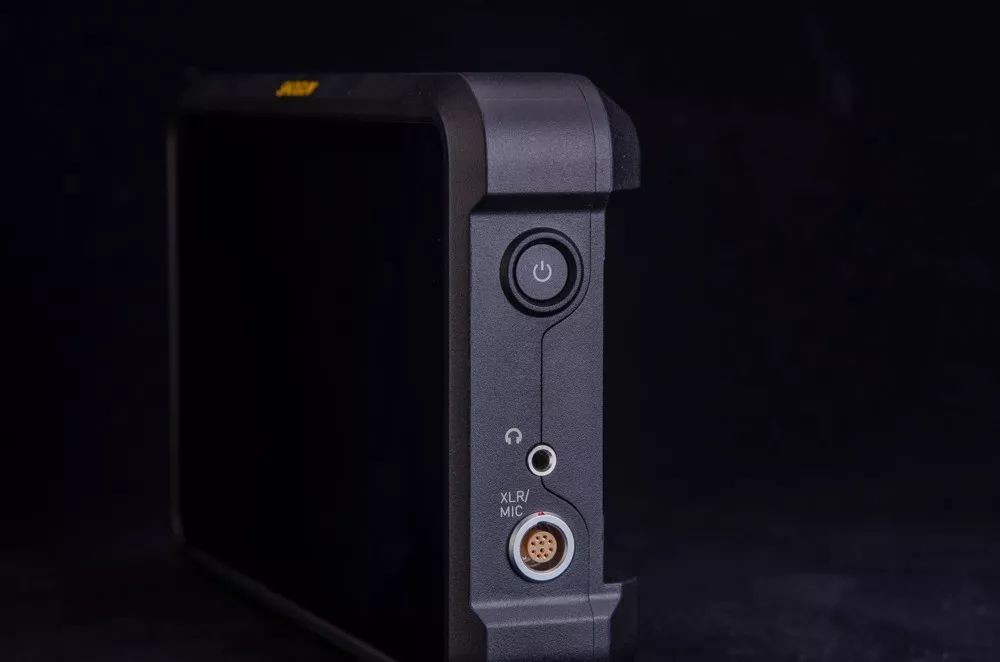

另一侧则是电源键，音频输入接口及耳机监听接口

02

 显示性能

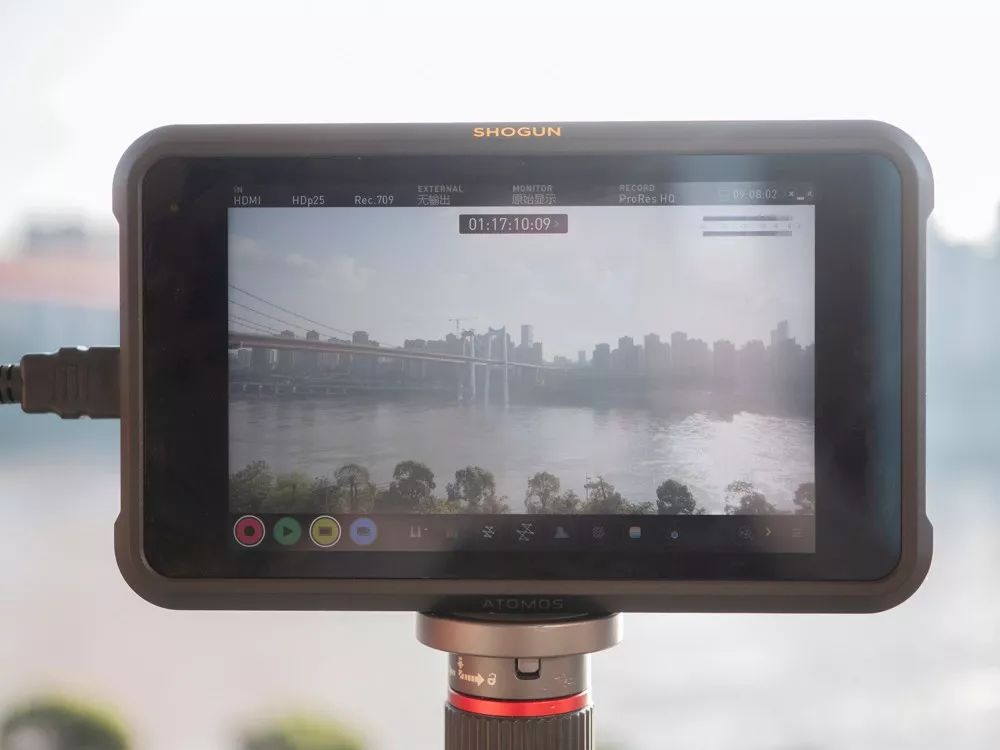

Shogun7可以实现100万比1的动态对比度，105% DCI-P3色域,屏幕最高亮度可以达到1500尼特，并且可以实现10bit视频的显示和录制。看到这一系列参数许多人都会认为这是后期监视器做校准色彩时需要用到的设备，而Atomos成功将它放到前期的拍摄中来，来拍摄者也能获得如此真实，鲜活的影像。

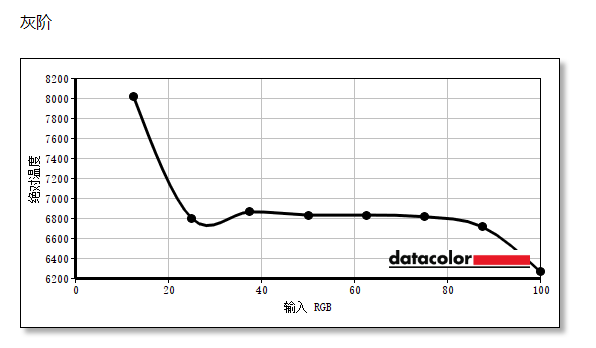

高对比度，超宽色域的显示可以实现将数百万的灰阶和色彩细节展示出来，让监视器实现15档的真实动态范围，从全黑到全白的细节更加丰富。我们使用了德塔的红蜘蛛对这款监视器进行测试，获取灰阶及色调响应的曲线图。

监视器必备的功能一个不少

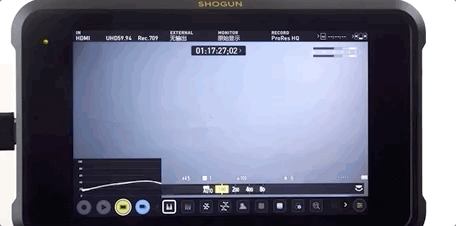

直方图

矢量波形图

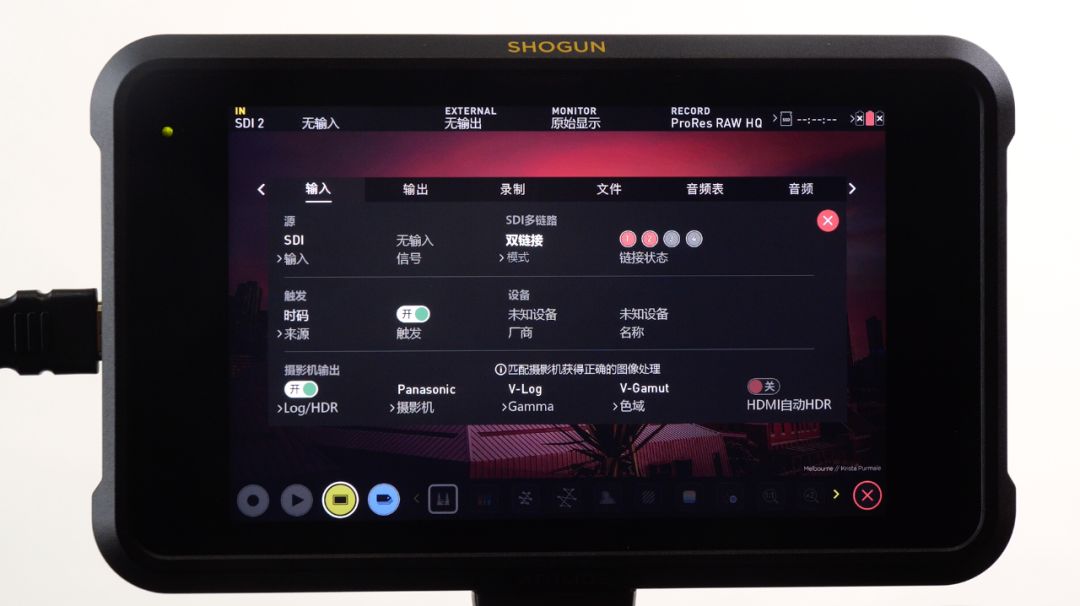

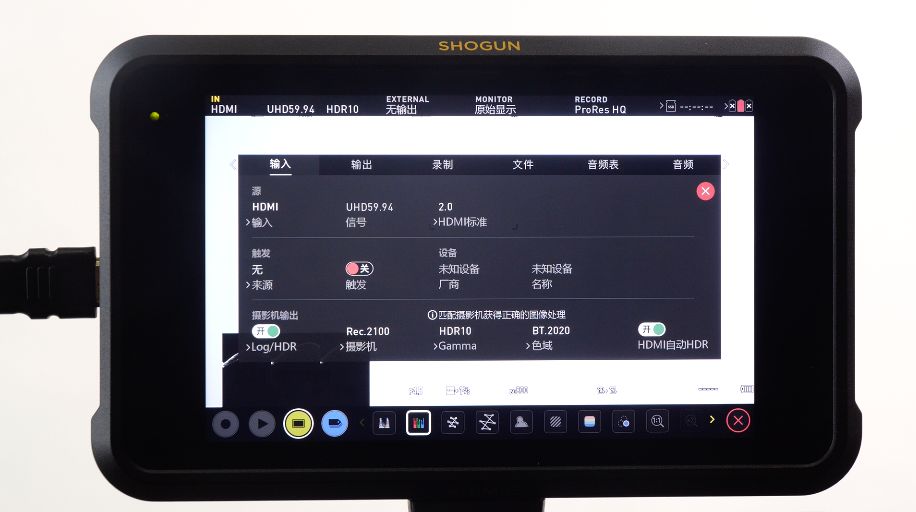

支持HDR输入

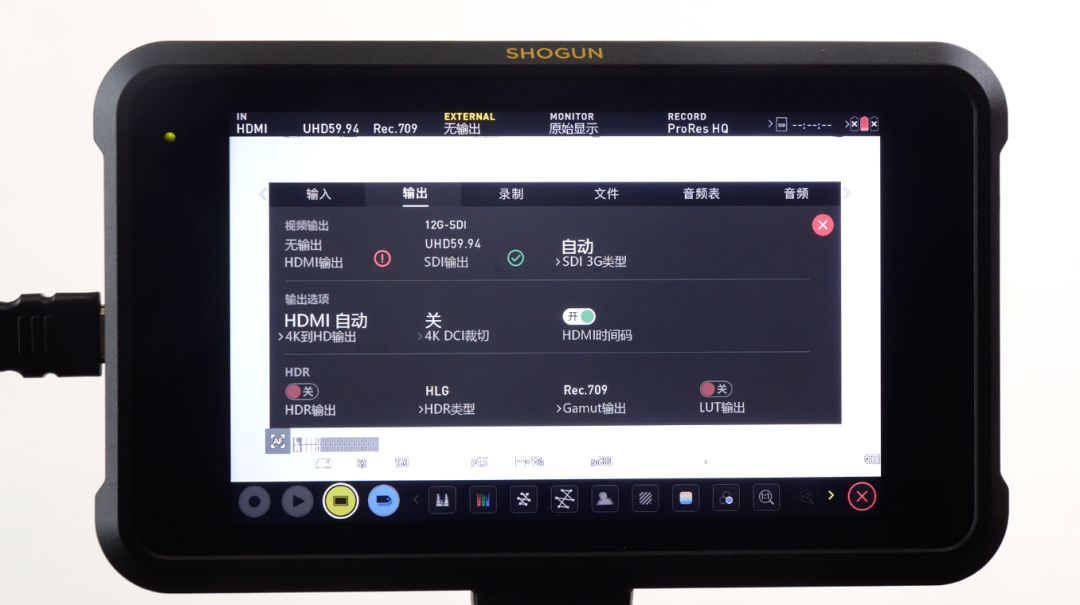

支持杜比视界输出

这款监视器将影像还原得更加真实，主要得益于采用了直下式LED背光技术，通过这一技术可以很好的降低光衰减，保持显示色彩的统一性。

Tips：直下式LED背光技术是把多枚LED排成列阵，放在导光板及液晶面板后面，直接照射液晶面板。因此，部分直下式LED背光组件拥有区域背光控制技术，可以依从画面不同部份的光度变化，快速地微调每个区域的LED灯的亮度，从而可以大幅度提高画面动态对比度。缺点也就是需使用数量较多的LED，厚度会比侧置式稍厚，且价格要高出侧置式LED背光技术。

03

 录制功能

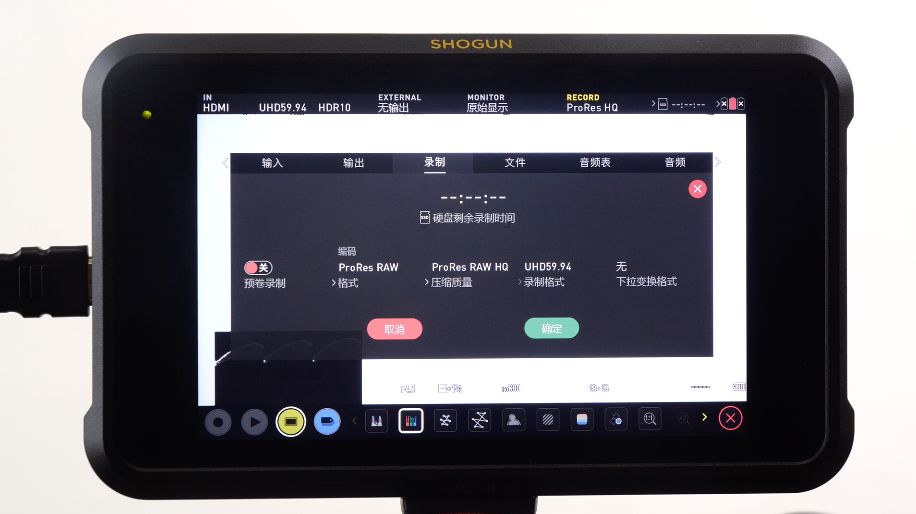

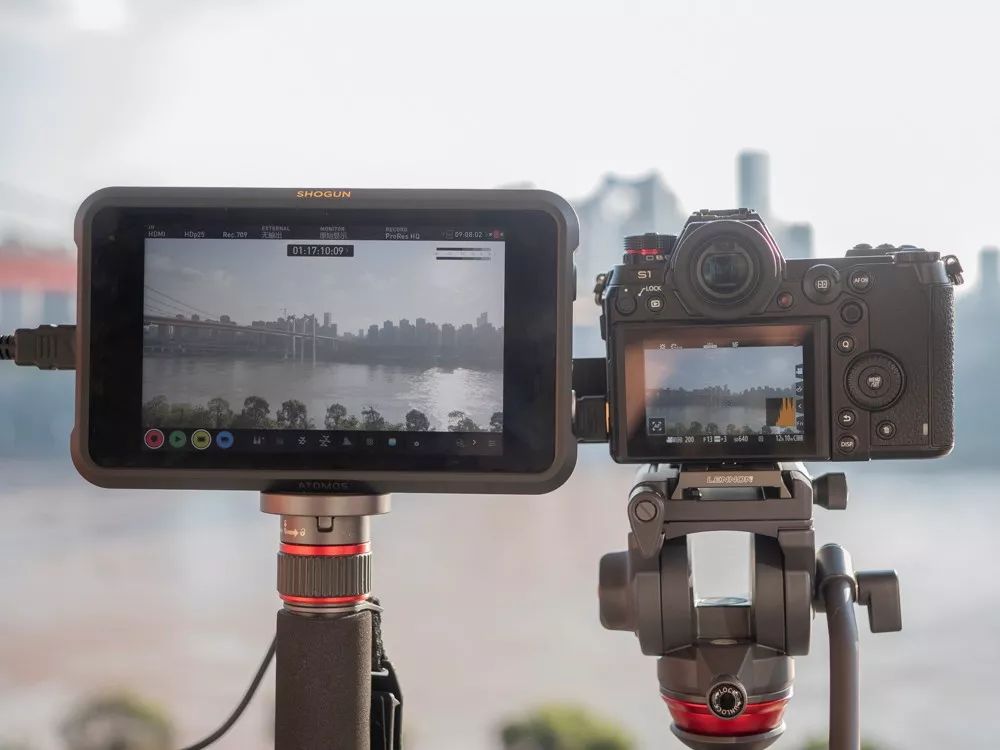

有许多微单受限于机内储存时发热产生的技术障碍，将更高的性能放置到外录上，从而通过外录来实现画质的提升。Shogun7的录制功能十分强大，在ProRes Raw的编码下可以录制5.7K 30p、4K DCI/UHD 120p、2K DCI 240p的视频，而在10-bit的4:2:2规格的ProRes或者DNxHR编码下，最高支持4K 60p和2K 240p。我们选择松下S1作为测试机，录制4K60P 10bit的视频，放大后进行对比，看在同一参数下，外录是否会有画质的损害或提升。

 测试对比视频

通过测试视频我们可以看到，基本上内录与外录无任何差异，即使放大了400%，也看不出有画质上的差异，但在后期处理上就存在着很大的区别。我们使用的是Mac系统进行剪辑，对于录制ProRes HQ的视频有天生的属性加成，剪辑起来更加流畅。

S1在输出10bit时无法实现内录，只有在输出8bit时才能实现内录外录同步触发。ProRes Raw只支持SDI信号输入，在HDMI信号输入下不支持显示及录制。

Shogun 7最高支持通过SDI输入的4路高清同帧率的视频，同时进行录制。录制结束后，直接将生成的 XML文件导入剪辑软件的时间线中，方便对最终切换画面进行再次编辑。

04

 延迟及发热

我们通过HDMI将微单与Shogun7直连，通过拍摄秒表来获取延迟数据，从而得到机内处理延迟的数据。

 延迟视频

发热对于显示屏的影响一直不可忽略，而Shogun7的发热是明显的，在测试中我们开机20分钟，使用红外温度计测量温度，结果显示屏幕温度接近50摄氏度，这一温度在手指触碰屏幕的操作中，会略微感觉到烫手。

05

 综述

越来越多支持HDR显示的设备出现，保持了前期和后期监看的统一性。Shogun7可以很好的还原所拍摄画面最真实的色彩，加载Lut后更是DIT的片场利器，在提高效率的同时节省了后期大量工作。

优点：

1、支持多种HDR显示

2、超高亮度显示，强光下可看清画面

3、可录制ProRes Raw

缺点：

1、发热量较大，夏日在重庆操作有点烫手
