SONY PWX-FX9 2.1固件的4K 120P RAW输出应该如何开启？

PXW-FX9是索尼在2019年发布的6K全画幅摄影机。最近，它已经升级到了2.1版本固件，在这次的升级中，最主要的就是它支持4K 120P RAW的输出了。

为了实现这个功能，我们需要将PXW-FX9加上必要的附件。这些附件主要包括两大部分，一部分是XDCA-FX9，它带有RAW输出等SDI接口，另一部分是录机，这里使用的是ATOMOS新推出的NINJA V Plus，用于记录RAW画面。

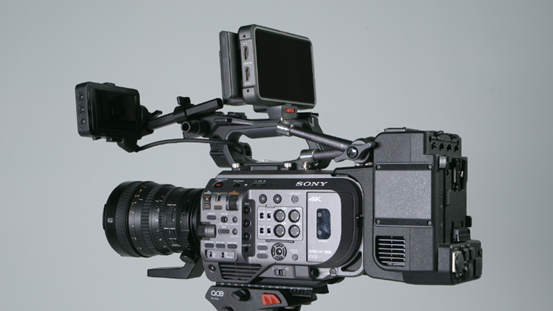

PXW-FX9记录4K 120P RAW的基本附件

首先，我们将XDCA-FX9安装在PXW-FX9的后部。我们先拧下机身后部的盖板螺丝，取下盖板。接着顺着电池仓的位置，将XDCA-FX9放入机身后部，拧紧上部的两颗螺丝。这样XDCA-FX9扩展模块就安装完成了。

安装在PXW-FX9后部的XDCA-FX9

然后我们开始安装NINJA V Plus。我们先将SDI扩展模块安装到NINJA V Plus后部的卡座上，接着用一条SDI线连接XDCA-FX9的RAW输出接口，与NINJA V Plus扩展模块上的SDI输入接口就可以了。

XDCA-FX9的RAW输出接口

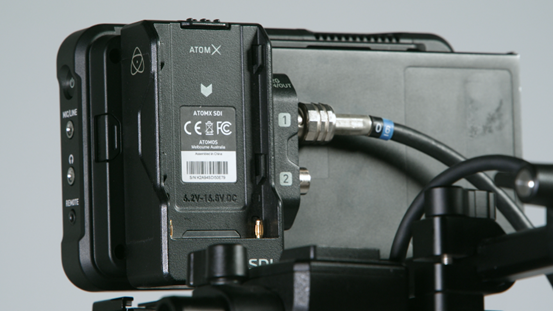

NINJA V Plus的RAW输入接口

最后我们在XDCA-FX9上安装V口电池，在NINJA V Plus安装970电池，就可以开机进入设置了。

PXW-FX9 2.1版本的4K 120P RAW输出，需要注意几个技术要点。首先它的4K分辨率需为UHD，即3840×2160，对于4096×2160的分辨率，是不能实现120P的RAW输出的。另外，在SDR、HDR模式下，不能实现RAW输出，只能选择CINE EI模式。我们知道了这两个前提，在设置时就有据可循了。

我们首先进入菜单，将拍摄模式设为Cine EI，这样才能使用RAW输出。

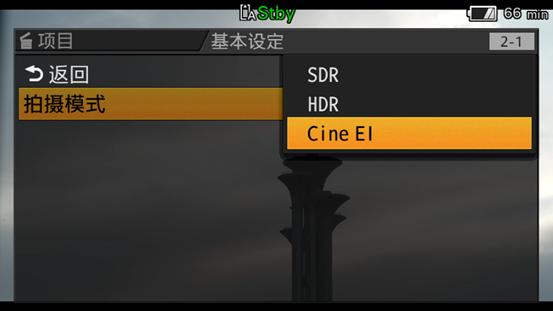

将PXW-FX9设置为Cine EI模式

接着，我们进入录制格式，将影像传感器扫描模式改为S35 4K。然后，我们将帧频设置为除了24P的其它帧频，这里我们将它设置为25P。下一步，我们进入编解码器，将它设置为RAW。此时我们能发现，RAW输出格式的文字可以选中了。我们进入RAW输出格式，将分辨率选为3840×2160。

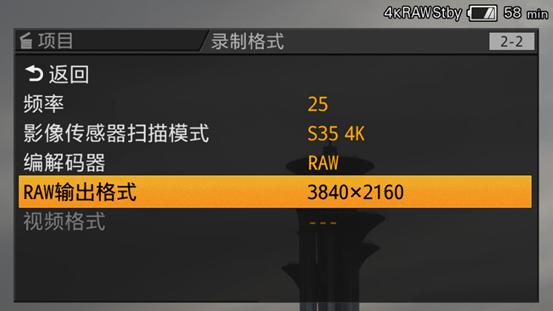

PXW-FX9的录制格式设置

接下来，我们就可以返回到拍摄菜单，进入S&Q Motion，也就是可变帧频的选项，将帧速率设为120P了。这时就完成了PXW-FX9这部分的设置。

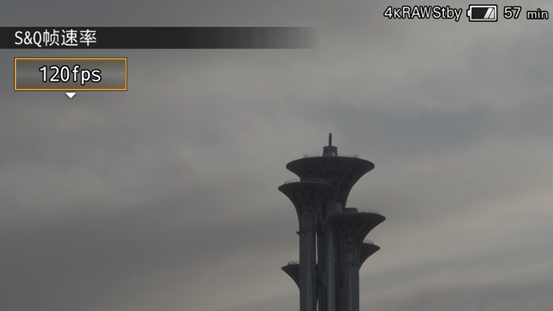

帧速率设置为120P

下面我们开始设置ATOMOS NINJA V plus。由于它们是采用SDI连接的，因此需要将输入信号选择为SDI。此时，该录机会自动识别到这是个RAW的画面信号，因此，我们在记录的编码界面，能发现已经自动选择为了ProRes RAW编码。我们可以根据需要，选择它的压缩选项为ProRes RAW HQ，或ProRes RAW。

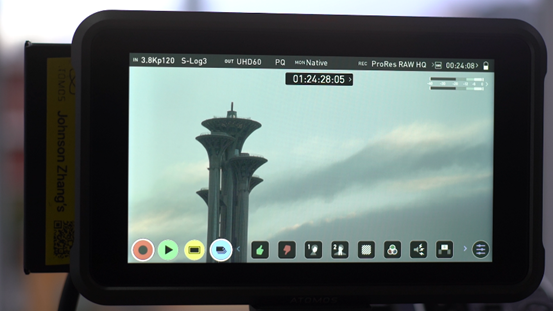

NINJA V Plus自动识别到RAW信号

我们也可以回到INPUT界面，将触发开关选择为SONY。设置后，我们就能通过按下机身上的录制按键，来控制ATOMOS NINJA V Plus记录素材。

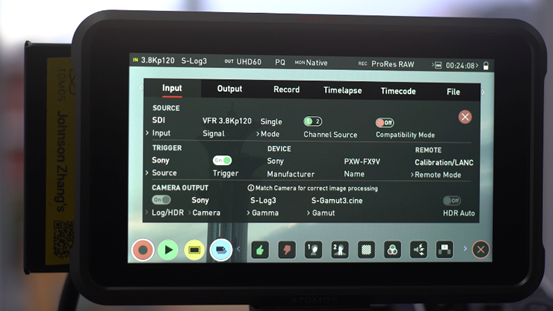

选择SONY触发信号

这样，这套组合就可以记录4K 120P RAW的画面了。
